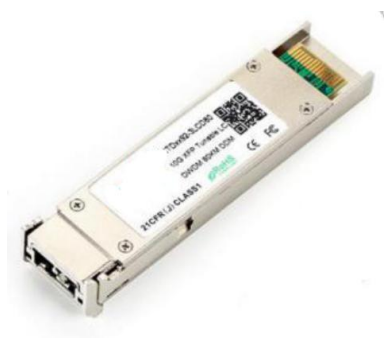

10Gbps 조정 가능 DWDM 80KM XFP 송수신기 | 광섬유 네트워크 |(TKX-TDxxX-3LCD80)
제품 상세 정보:
| 원래 장소: | 중국, 심천 |
| 브랜드 이름: | DF/OEM/Nuetral |
| 인증: | CE/ROHS/REACH/ISO9001/ISO14001 |
| 모델 번호: | TKX-TDxxX-3LCD80 |
결제 및 배송 조건:
| 최소 주문 수량: | 협상 가능 |
|---|---|
| 가격: | negotiable denpend on QTY |
| 포장 세부 사항: | 물집 상자 + 판지 |
| 배달 시간: | 영업일 기준 5-9일은 수량에 따라 다릅니다. |
| 지불 조건: | T/T,/페이팔,L/C |
| 공급 능력: | 1000pcs/일 |
|
상세 정보 |
|||
| 제품명: | 10Gbps 조정 가능 DWDM 80KM XFP 송수신기 | 광섬유 네트워크 |(TKX-TDxxX-3LCD80) | 공급 전압: | 3.14-3.46V |
|---|---|---|---|
| 공급전류: | 300 MA | 입력 차동 임피던스: | 100 Ω |
| 단일 종단 데이터 입력 스윙: | 180-700mA | 데이터 입력 스윙 차이: | 400-1800mV |
| 전송 비활성화 어설션 시간: | 우리 10명 | 차동 데이터 출력 스윙: | 300-850mA |
| 작동 케이스 온도: | 0 ~ +70°C | 보증: | 1년, 평생 유지보수 |
| 섬유 브랜드: | 코닝, YOFC, OFS, 드라카 | ||
| 강조하다: | 10Gbps DWDM XFP 트랜시버,튜너블 XFP 트랜시버 80KM,DWDM 광 송수신기 모듈 |
||
제품 설명
10Gbps 튜너블 DWDM 80KM XFP 트랜시버 | 광통신 네트워크 | (TKX-TDxxX-3LCD80)
제품 개요
튜너블 10Gb/s XFP 트랜시버는 9.95Gb/s에서 11.35Gb/s의 신호 전송 속도로 고속 직렬 링크를 제공하는 일체형 광 트랜시버입니다. 이 모듈은 10기가비트 소형 폼팩터 플러그형(XFP) 다자간 계약 MSA(INF-8077i) 및 ITU 주파수 그리드 애플리케이션용 튜너블 XFP(SFF-8477)를 준수합니다.
SONET/SDH용 50GHz 채널 간격을 갖춘 ITU-T G.698.1 표준, 80km 전송(이더넷)용 IEEE DWDM 10GBASE-ZR, 80km 전송(파이버 채널)용 DWDM 10GFC 애플리케이션을 준수합니다.
이 트랜시버는 수신 및 송신 경로를 하나의 모듈에 통합합니다. 송신 측에서는 10Gbps 직렬 데이터 스트림이 복구 및 리타이밍되어 변조기 드라이버로 전달됩니다. 변조기 드라이버는 C-밴드 튜너블 통합 레이저 마하젠더(ILMZ)를 바이어스 및 변조하여 업계 표준 LC 커넥터를 통해 싱글모드 광섬유로 데이터를 전송할 수 있게 합니다. 수신 측에서는 10Gbps 데이터 스트림이 APD/트랜스임피던스 증폭기에서 복구되고 리타이밍되어 출력 드라이버로 전달됩니다. 이 모듈은 핫플러그를 지원하는 XFI 호환 전기 인터페이스를 갖추고 있습니다.
적용 분야
- DWDM 10GBASE-ZR/ZW 10G 이더넷
- DWDM 80KM 10G 파이버 채널
- DWDM SONET OC-192 및 SDH STM-64
주요 특징
- 9.95Gb/s ~ 11.3Gb/s 비트 전송률 지원
- 모놀리식 집적 풀 C-밴드 튜너블 송신기
- 파장 로커가 통합된 50GHz ITU 채널 간격
- C-밴드 튜너블 레이저 및 APD 수신기
- 최대 링크 길이 80km
- 풀 듀플렉스 LC 커넥터
- 핫플러그 지원 XFP 풋프린트
- 라인 측 및 XFI 루프백 지원
- 기준 클록(Reference Clock) 불필요
- 내장 디지털 진단(DDM) 기능
- 표준 베일 릴리스 메커니즘
- 소비 전력 <3.5W
기술 사양
참고:
1) 약 0.4 nm에 해당합니다.
2) 최악의 ER로 측정됨; BER<10 -12 (10.3Gbps, 2 31 - 1 PRBS 기준).
1) 약 0.4 nm에 해당합니다.
2) 최악의 ER로 측정됨; BER<10 -12 (10.3Gbps, 2 31 - 1 PRBS 기준).
전기적 인터페이스 특성
참고:
1) 최대 총 소비 전력 값은 전체 온도 및 전압 범위에 걸쳐 지정됩니다.
2) 내부 AC 커플링 후 기준입니다.
3) 100옴 차동 종단 기준입니다.
4) 신호 손실(LOS)은 4.7k - 10kohm 저항으로 3.15 - 3.6V에 풀업되는 오픈 컬렉터입니다. 로직 0은 정상 작동을 나타내며, 로직 1은 신호 미검출을 나타냅니다.
1) 최대 총 소비 전력 값은 전체 온도 및 전압 범위에 걸쳐 지정됩니다.
2) 내부 AC 커플링 후 기준입니다.
3) 100옴 차동 종단 기준입니다.
4) 신호 손실(LOS)은 4.7k - 10kohm 저항으로 3.15 - 3.6V에 풀업되는 오픈 컬렉터입니다. 로직 0은 정상 작동을 나타내며, 로직 1은 신호 미검출을 나타냅니다.
제품 이미지
