상세 정보 |
|||
| 모델 번호: | 광섬유 커넥터 | 저장 온도: | -40℃~85℃ |
|---|---|---|---|
| 배선 장치: | ODF | 색상: | 맞춤화 |
| 무료 샘플: | 예 | 커넥터 외경: | 3.0mm, 2.0mm, 0.9mm |
| 하우징 색상: | 푸르고 녹색이고 베이지색입니다 | 전송 매체: | 단일 모드/ 뮬리트 모드 |
| 특징: | 방수복 | 재료: | 플라스틱 |
| 상호 교환 성: | 0.2dB 이하 | 파이버 모드: | 62.5/125µm OM1, 50/125µm OM2 |
| 포트: | NINGBO 포트의 파이버 허브 박스 | 모델명: | 광섬유 커넥터 |
| 무게: | 2kg | 반복성: | 0.2dB 이하 |
| 섬유 직경: | 125μm | 조립 유형: | 기계 |
| 커넥터 모듈: | 3.0mm | 연결 케이블 Od: | 0.9mm20.0mm, 3.0mm |
| 내구성: | ≥1000 회 | 생산능력: | 700000조각/월 |
| 연마 유형: | UPC, APC | 필러: | 광학용 실리콘 그리스 |
| 지구력: | 500 사이클 | 작동 온도: | -40°C ~ +85°C |
| 접속기 반사 손실: | SMF: UPC≥50, APC≥60, MMF: ≥30 | 소금 스프레이: | 500H |
| 설치 시간: | 60초 이내 (섬유 절단 없음) | 패키지: | SMD, QFN-20, NRF24L01, 폴리 백, 광섬유 |
| 유형: | 전압 조절기, 논리 ICS, 트랜시버 모듈, 단일 모드 단일 섬유 양방향 전송, 드라이브 IC | d/c: | 최신, 새로운, 2013+, 1234, RF 트랜시버 및 수신기 모듈 |
| 거리: | 20km, 300m, 3km | 애플리케이션: | 통신, 알람, 컴퓨터, 비디오 모니터 시스템, 1x 파이버 채널 |
| 작동 온도: | 표준, -40 ~ 85, -10 ° C ~ 70 ° C | 파장: | 1310nm/1550nm, 850nm, 1490nm/1310nm, 1310nm 1270nm |
| 제품명: | EPON OLT PX20+, 433MHZ UART 트랜시버 모듈, 1.25G BIDI SFP 광학 모듈, SFP+ 트랜시버, 1.25G SFP 모듈 1310/1550NM 10km | 보증: | 365days, 3 년, 1 년 |
| 공급 전압: | 1.9-3.6V, 0 ~ 110,2.7 V ~ 5.5 V, 공통 | 인증: | RoHS,CE RoHS FCC,ISO9001 ISO14001; CE |
| 배송 방법: | DHL\UPS\Fedex\EMS\HK 우편 | 스카이프: | Michella_fang, Chaizhiquan91, Thomas65339 |
| 전원공급장치: | 3.3V | 데이터 전송률: | 155m, 10g |
| 전압: | 1.9 ~ 3.6v, 표준 | 원천: | FP, vcsel / 핀 |
| 소산 힘: | 0.1W, w | 상태: | 새로운 100% 독창적 인 새로운 |
제품 설명

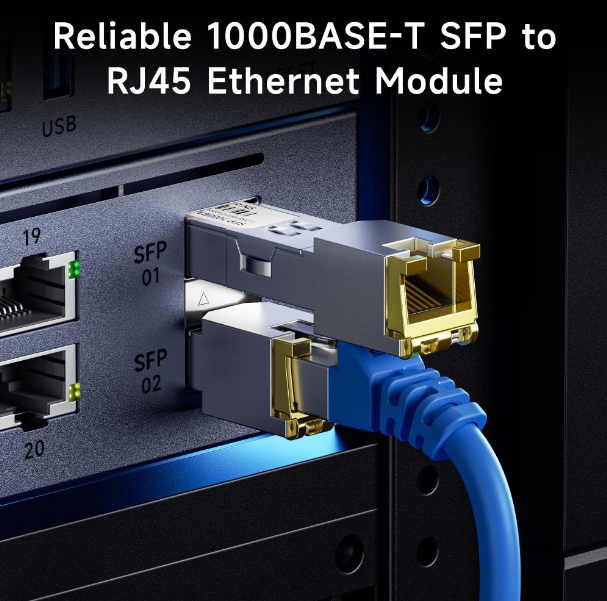

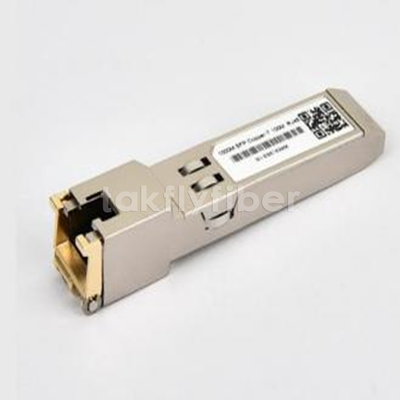

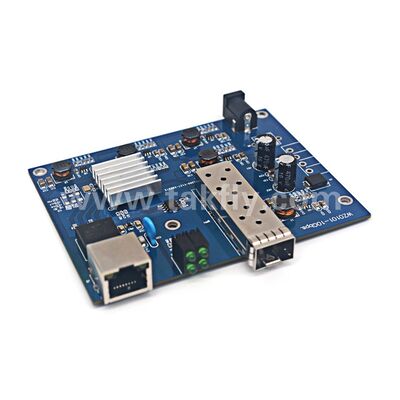

RJ45 기가비트 SFP 모듈 1000BASE-T, 1.25Gbps, 100m over Cat 6, 낮은 EMI
제품 개요
TK-G1-RJ45는 기가비트 이더넷 애플리케이션을 위해 설계된 핫 플러그 가능한 구리 SFP 트랜시버이다. IEEE 802.3-2002 및 IEEE 802.3ab (1000BASE-T) 표준에 적합하다.모듈은 최대 100m의 보호되지 않은 카테고리 5 회전 쌍 케이블을 통해 1000Mbps 데이터 속도로 작동합니다..
신호 전송은 풀 듀플렉스 링크를 위해 네 개의 와이어 짝 모두 (250 Mbps / 짝) 에 5 레벨 펄스 앰플리튜드 변조 (PAM) 를 사용합니다. 모듈은 SFP MSA에 따라 일련 ID 기능을 포함합니다.A0h 주소에서 2선 직렬 버스를 통해 액세스 할 수 있습니다.물리적 계층 IC는 또한 주소 ACh에서 액세스 할 수 있습니다.
주요 특징
- 데이터 속도는 1.25Gb/s까지 양방향
- SFP MSA를 준수하고, 뜨거운 플러그
- TX 비활성화 및 RX LOS (또는 LOS 없거나)
- 낮은 전자기 간섭을 위한 전체 금속 가구
- 일반적인 전력 소비: 1.05W
- 컴팩트 RJ-45 커넥터
- 물리적 IC에 2선 직렬 버스 액세스
- SERDES 인터페이스가 있는 호스트 시스템에서 1000BASE-T를 지원
- 작동 케이스 온도: 0°C ~ +70°C (상업용) 또는 -20°C ~ +85°C (확장)
신청서
- 1.25 기가비트 이더넷 전송
핀 할당 및 기능
| 핀 | 이름 | 기능 | 세그. | 참고문서 |
|---|---|---|---|---|
| 1 | 제1항 | 송신기 지상 | 1 | VeeT와 VeeR은 서로 연결되어 있습니다. |
| 2 | TX_FAULT | 송신기 오류 | 3 | 시행되지 않고, VeeT에 묶여 있습니다. |
| 3 | TX_DISABLE | 송신기 비활성화 | 3 | TX 비활성화 설명 참조. |
| 4 | MOD DEF (2) | 모듈 정의 2 | 3 | 일련의 ID 버스의 데이터 라인 |
| 5 | MOD DEF (1) | 모듈 정의 1 | 3 | 일련의 ID 버스의 시계 라인. |
| 6 | MOD DEF (0) | 모듈 정의 0 | 3 | SFP에서 Vee와 연계됐어 |
| 7 | 비율 선택 | 사용되지 않습니다 | 3 | 실행 안됐어, 비에 33km로 끌려갔어 |
| 8 | 로스 | 신호 손실 | 3 | LOS 옵션 참조. |
| 9 | VeeR | 수신기 | 1 | SFP 내부의 VeeT에 연결됐습니다. |
| 10 | VeeR | 수신기 | 1 | 위쪽과 동일합니다. |
| 11 | VeeR | 수신기 | 1 | 위쪽과 동일합니다. |
| 12 | RD- | 반전된 RX 데이터 | 3 | AC 결합, 100Ω 차차. |
| 13 | RD+ | 반전되지 않은 RX 데이터 | 3 | AC 결합, 100Ω 차차. |
| 14 | VeeR | 수신기 | 1 | VeeT와 연결돼 있어 |
| 15 | VccR | 수신기 전력 | 2 | VCCT와 연결돼 있어 |
| 16 | VccT | 송신기 전력 | 2 | VCCR에 연결됐어 |
| 17 | 제1항 | 송신기 지상 | 1 | 공통점이 있어요 |
| 18 | TD+ | 반전되지 않은 TX 데이터 | 3 | AC 결합, 100Ω 차원 입력 |
| 19 | TD- | 뒤집은 TX 데이터 | 3 | AC 결합, 100Ω 차원 입력 |
| 20 | 제1항 | 송신기 지상 | 1 | 공통점이 있어요 |
핀 함수에 대한 참고
- 플러그 다음:핫 플러그 중에 핀 연대 명령.
- TX_FAULT:영구적으로 낮습니다 (지원되지 않습니다)
- TX_DISABLE:내부 4.7kΩ 풀업. 낮은 (0-0.8V) → 트랜시버가 켜져; 높은 (2.0-3.465V) 또는 열려있는 → 재설정.
- Mod-Def 0/1/2:호스트는 4.7k-10kΩ에서 Vcc로 끌어당깁니다. Mod-Def 0 = 모듈 현존 (grounded). Mod-Def 1 = 시계, Mod-Def 2 = 데이터.
- RX_LOS:LVTTL 출력. 비활성화 할 수 있습니다. 사용하지 않으면 100Ω를 통해 지상에 연결됩니다.
- RD ± / TD ±:AC 결합 100Ω 차선. 호스트 SERDES는 100Ω로 RD±를 종료해야 하며 TD±는 내부 100Ω를 종료해야 한다.
전원 공급 장치 (+3.3V)
| 매개 변수 | 기호 | 분 | 유형 | 맥스 | 단위 | 조건 |
|---|---|---|---|---|---|---|
| 공급 전류 | 그렇죠? | 320 | 375 | mA | 1전체 Vcc와 온도에서 최대.2W | |
| 입력 전압 | Vcc | 3.13 | 3.3 | 3.47 | V | GND로 참조 |
| 최대 전압 | Vmax | 4 | V | 파괴적이지 않음 |
저속 인터페이스 (LVTTL)
| 매개 변수 | 기호 | 분 | 맥스 | 단위 | 조건 |
|---|---|---|---|---|---|
| SFP 출력 낮은 | VOL | 0 | 0.5 | V | 4.7k-10k 호스트_Vcc로 끌어올려 |
| SFP 출력 HIGH | VOH | host_Vcc-0.5 | host_Vcc+03 | V | 같은 롤업 |
| SFP 입력 낮은 | VIL | 0 | 0.8 | V | 4.7k-10k Vcc로 끌어올려 |
| SFP 입력 값 | HIV | 2 | Vcc+03 | V | 같은 롤업 |
고속 전기 특성 (SFP 측면)
| 매개 변수 | 기호 | 분 | 유형 | 맥스 | 단위 | 참고문서 |
|---|---|---|---|---|---|---|
| 라인 주파수 | fL | 125 | MHz | 5단계 암호화, IEEE 802.3 | ||
| TX 출력 저항 (차) | 젠장, 텍사스 | 100 | 오 | 1-125 MHz | ||
| RX 입력 저항 (차) | 젠, RX | 100 | 오 | 1-125 MHz |
초고속 인터페이스 (Host Side)
| 매개 변수 | 기호 | 분 | 유형 | 맥스 | 단위 | 참고문서 |
|---|---|---|---|---|---|---|
| 단일 끝 TX 입력 스윙 | 윙스윙 | 250 | 1200 | mV | ||
| 단일 끝 RX 출력 스윙 | 보트스윙 | 350 | 800 | mV | ||
| 상승/하락 시간 (20-80%) | Tr,Tf | 175 | ps | |||
| TX 입력 임피던스 (SE) | 진 | 50 | 오 | |||
| RX 출력 임피던스 (SE) | 소트 | 50 | 오 |
온도 범위
| 매개 변수 | 분 | 전형적 | 맥스 | 단위 |
|---|---|---|---|---|
| 운영 (상업) | 0 | 70 | °C | |
| 운영 (확장) | - 20 | 85 | °C | |
| 저장 | -40 | 85 | °C |
기계적 윤곽
모듈의 호스트 측 기계적인 차이는 SFP MSA 사양을 따르고 있다. 앞부분 (호스트 패널 외부로 튀어나오는) 은 RJ-45 잭을 수용할 수 있도록 확대된다.
참고 문서
- SFP 트랜시버 MSA, 2000년 9월
- IEEE 802.3-2002 (802.3ab 포함)
- ATMEL AT24C01A/02/04/08/16 2-Wire Serial EEPROM 데이터 시트
규제 준수
| 특징 | 표준 | 결과 |
|---|---|---|
| ESD | IEC/EN 61000-4-2 | 준수 |
| EMI | FCC 15부 B급, EN 55022 B급 | 준수 |
| 레이저 안전 | FDA 21CFR 1040.10, 1040.11; IEC/EN 60825-1,2 | 1급 |
| 제품 안전 | IEC/EN 60950, UL | 준수 |
| RoHS | 2002/95/EC | 준수 |
| EMC | EN61000-3 | 준수 |
자주 묻는 질문
Q: 제조업자인가요?
A: 예, 우리는 제조업체, FTTH 솔루션 및 데이터 센터 전체 솔루션 공급 업체입니다.
Q: MOQ는 얼마인가요?
A: MOQ는 1pcs가 될 수 있지만 가격은 경쟁적이지 않습니다. 더 많은 양, 가격은 더 경쟁적입니다. 우리는 화물과 수송 시간으로 가격을 인용 할 수 있습니다.당신은 우리에게 수량에 대한 자세한 요구 사항을 알려 후에. 우리는 경쟁력있는 운송 운송사가 있습니다. 더 많은 솔루션을 위해, 당신은 우리와 연락하는 것을 자유로이 느낄 수 있습니다.
Q: 품질은 어떠세요?
A: 우리의 생산은 IEC, 유럽 표준에 따라입니다. CE, ISO, RoHS, CPR, ANATEL 인증. 모든 제품은 배달 전에 100% 테스트입니다.
질문: 납품시간은 얼마인가요?
A: 그것은 양과 제품에 달려 있습니다. 광섬유 패치 케이블의 경우, 리드 시간은 5000pcs 내에서 2-3 일일일 수 있습니다. 우리는 재고에 일반 제품을 유지합니다. 또한,우리는 긴급한 주문을 처리 할 수 있습니다..
Q: 보증금은 얼마인가요?
A: 다른 제품에 따라, 우리는 배달 이후 패치 케이블에 1 년 보증, 하지만 비 인위적 손상에 대한 책임이 있습니다. 인위적 손상에 대해, 우리는 무료로 당신을 위해 수리 할 수 있습니다,화물 수송은 당신 쪽에서 지불됩니다..
질문: 당신의 포장지는 무엇입니까?
A: 국제 수출 표준 패키지. 당신은 패키지에 당신의 로고를 인쇄해야 하는 경우, 우리는 인용하기 전에 알려주세요.
Q: OEM/ODM을 제공 할 수 있습니까?
A: 예, 우리는 할 수 있습니다. 모든 제품은 OEM / ODM를 받아 들인다. 우리는 기밀 계약에 서명 할 수 있습니다.
Q: 샘플 좀 드릴까요?
A: 그것은 어떤 제품에 달려 있습니다. 무료 샘플은 10 USD 이하를 제공합니다. 화물 배송 전에 구매자에 의해 지불됩니다.
질문: 어떻게 주문할 수 있나요?
A:
1. 우리에게 제품 이름, 사양 및 양과 함께 우편 또는 조사를 보내십시오. 당신이 FOB, CIF, CFR 가격을 필요로하는 경우 귀하의 수신 주소를 제공하십시오.
2우리는 납부 시간으로 우리의 요금을 제공 할 것입니다.
3요금이 확정되면 우리 은행 계좌로 PI를 보낼 것입니다.
4지불 후 생산을 할 수 있습니다.
5배달하기 전에 수신자를 확인해 주세요
6추적 번호는 배달 후 제공 될 것입니다.
2우리는 납부 시간으로 우리의 요금을 제공 할 것입니다.
3요금이 확정되면 우리 은행 계좌로 PI를 보낼 것입니다.
4지불 후 생산을 할 수 있습니다.
5배달하기 전에 수신자를 확인해 주세요
6추적 번호는 배달 후 제공 될 것입니다.
질문: 지불 기간은 얼마인가요?
A: T / T, 웨스턴 유니온, 페이팔, MoneyGram 한꺼번에. 큰 금액은 50% 예금, 배달 전에 지불 50% 잔액이 될 수 있습니다. 같은 품질 표준과,시장에서 더 좋은 가격을 얻을 수 있다면, TAKFLY 또한 같은 가격에 지원 할 수 있습니다. 광섬유 산업에서 3 년 근무 경험, 그것은 당신의 전문 제품 보조자가되는 것이 영광입니다.
