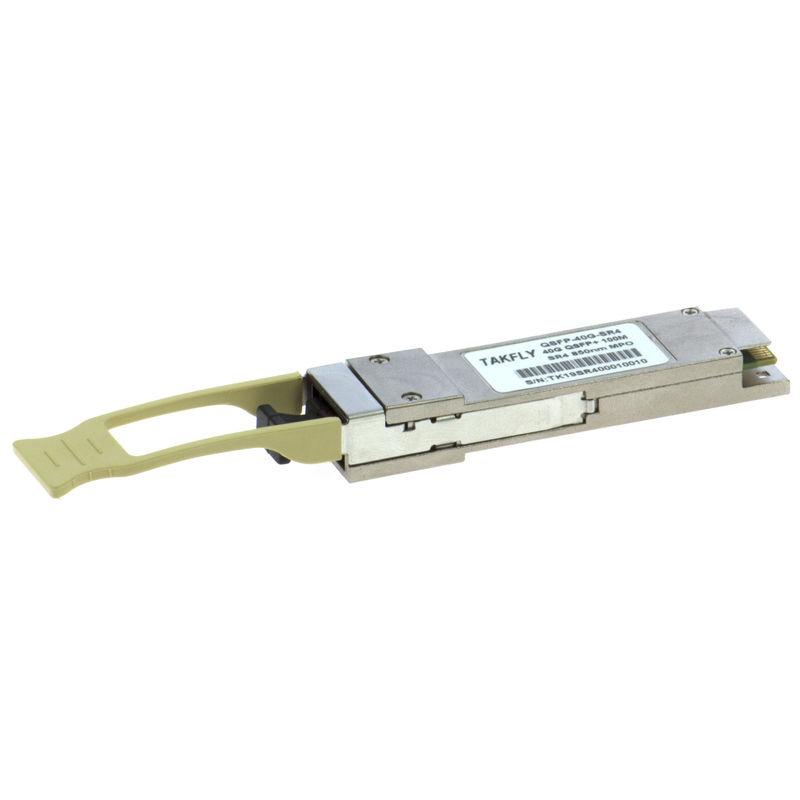

QSFP+ SR4 MPO 100M MMF 40G BASE 트랜시버 모듈
제품 상세 정보:
| 원래 장소: | 중국 |
| 브랜드 이름: | Takfly |
| 인증: | CE,ROHS,FCC,REACH,ISO9001,ISO14001 |
| 모델 번호: | TKQSFP40GSR4 |
결제 및 배송 조건:
| 최소 주문 수량: | 1 PC |
|---|---|
| 가격: | USD35/pcs ~ USD45/pcs |
| 포장 세부 사항: | 물집 박스 + 스포네 + 통 |
| 배달 시간: | 3-5 일로 일합니다 |
| 지불 조건: | 전신환, 웨스턴 유니온, 머니그램, 페이팔, L/C (신용장) |
| 공급 능력: | 30000 PC / 달 |
|
상세 정보 |
|||
| 속도: | 40Gbps | 전송 거리: | 100M |
|---|---|---|---|
| 파장: | 850nm | 섬유 포트: | MPO |
| 강조하다: | JG325B 스프피 송수신기 모듈,QFX-QSFP-40G-SR4,JG709A 스프피 송수신기 모듈 |
||
제품 설명
40G QSFP+ SR4 MPO 100M MMF 40GBASE 트랜시버 모듈, QSFP-40G-SR4, JG325B, JG709A, QFX-QSFP-40G-SR4
설명
40G QSFP+ SR4는 40기가비트 이더넷 애플리케이션을 위한 4채널, 플러그 가능, 병렬, 광섬유 QSFP+ 트랜시버입니다. 이 트랜시버는 단거리 멀티레인 데이터 통신 및 상호 연결 애플리케이션을 위한 고성능 모듈입니다. 40Gbps 대역폭으로 각 방향에 4개의 데이터 레인을 통합합니다. 각 레인은 OM3 파이버를 사용하여 최대 100m, OM4 파이버를 사용하여 최대 150m에서 10.3125Gbps로 작동할 수 있습니다. 이 모듈은 850nm의 공칭 파장을 사용하여 멀티모드 파이버 시스템에서 작동하도록 설계되었습니다. 전기 인터페이스는 38개의 접점 엣지 타입 커넥터를 사용합니다. 광학 인터페이스는 12개의 파이버 MTP(MPO) 커넥터를 사용합니다. 이 모듈은 Takfly Avago Technologies의 입증된 회로 및 VCSEL 기술을 통합하여 안정적인 긴 수명, 고성능 및 일관된 서비스를 제공합니다.
특징
- 4채널 전이중 트랜시버 모듈
- 채널당 최대 10.3Gbit/s의 전송 데이터 속도
- 4채널 850nm VCSEL 어레이
- 4채널 PIN 포토 다이오드 어레이
- 낮은 전력 소비<1.5W
- 커넥터 접지로부터 격리된 하우징
- 작동 케이스 온도 0°C ~ +70°C
- 3.3V 전원 공급 전압
- RoHS 6 준수
- 핫 플러그 가능 QSFP 폼 팩터
- OM3 멀티모드 파이버(MMF)에서 최대 100m, OM4 MMF에서 150m의 최대 링크 길이
- 단일 MPO 커넥터 리셉터클
- 내장 디지털 진단 기능
응용 분야
- 40GBASE-SR4 40G 이더넷
- 데이터 통신/통신 스위치 및 라우터 연결
- 데이터 집계 및 백플레인 애플리케이션
- 독점 프로토콜 및 밀도 애플리케이션
절대 최대 정격
| 매개변수 | 기호 | 최소 | 최대 | 단위 |
| 공급 전압 | Vcc | -0.3 | 3.6 | V |
| 입력 전압 | Vin | -0.3 | Vcc+0.3 | V |
| 보관 온도 | Tst | -20 | 85 | ºC |
| 케이스 작동 온도 | Top | 0 | 70 | ºC |
| 습도(비응축) | Rh | 5 | 95 |
% |
| 매개변수 | 기호 | 최소 | 일반 | 최대 | 단위 | 참고 |
| 송신기 | ||||||
| 중심 파장 | λc | 840 | 850 | 860 | nm | - |
| RMS 스펙트럼 폭 | ∆λ | - | - | 0.65 | nm | - |
| 각 레인당 평균 발사 전력 | Pout | -7.5 | - | 2.5 | dBm | - |
| 두 레인 간의 발사 전력 차이(OMA) | 4 | dB | - | |||
| 소멸비 | ER | 3 | - | - | dB | - |
| 각 레인당 피크 전력 | 4 | dBm | - | |||
| 송신기 및 분산 | TDP | 3.5 | dB | - | ||
| 페널티(TDP), 각 레인 | ||||||
| OFF의 평균 발사 전력 | -30 | dB | - | |||
| 송신기, 각 레인 | ||||||
| 아이 마스크 좌표: X1, X2, X3, Y1, Y2, Y3 | 사양 값 0.23, 0.34, 0.43, 0.27, 0.35, 0.4 | 적중률 = 5x10-5 | ||||
| 수신기 | ||||||
| 중심 파장 | λc | 840 | 850 | 860 | nm | - |
| OMA에서 스트레스 수신기 감도, | -5.4 | dBm | 1 | |||
| 각 레인 | ||||||
| 수신기 입력에서 최대 평균 전력, 각 레인 | 2.4 | dBm | - | |||
| 수신기 반사율 | -12 | dB | - | |||
| 각 레인당 피크 전력 | 4 | dBm | - | |||
| LOS 어서트 | -30 | dBm | - | |||
| LOS 비어서트 – OMA | -7.5 | dBm | - | |||
| LOS 히스테리시스 | 0.5 | dB | - | |||
호환성
Takfly의 모든 트랜시버 모듈은 오픈 소스이며, Intel, Dell, Finisar, Arista, HP, Mellanox, Juniper, HUAWEI, H3C 등과 같은 주요 브랜드의 제품 및 장치와 완벽하게 호환되도록 코딩할 수 있습니다. 다른 브랜드의 장치의 경우, 쉽게 적용할 수 있도록 해당 코드를 작성할 수 있도록 주문 시 지정하십시오.
치수
FAQ:
Q: OEM 서비스를 제공합니까?
A: 예, 제품 또는 상자에 귀하의 로고 또는 라벨을 인쇄할 수 있습니다.
Q: 무료 샘플을 제공할 수 있습니까?
A: 일부 저가 샘플은 무료로 제공될 수 있지만 배송비는 지불해야 합니다.
Q: 품질을 어떻게 보장할 수 있습니까?
A: 완벽한 품질 관리 시스템을 기반으로, 모든 제품은 출하 전에 100% 테스트를 거쳤습니다.
Q: 배송 시간은 어떻게 됩니까?
A: 일반적으로 샘플: 3~5 영업일. 정식 주문: 7-10 영업일.
Q: 결제 조건은 무엇입니까?
A: T/T, Western Union, Paypal, L/C를 받습니다.
샘플의 경우: 100% 결제. 정식 주문: 보증금으로 30%~100%, 선적 전 잔액 결제.
