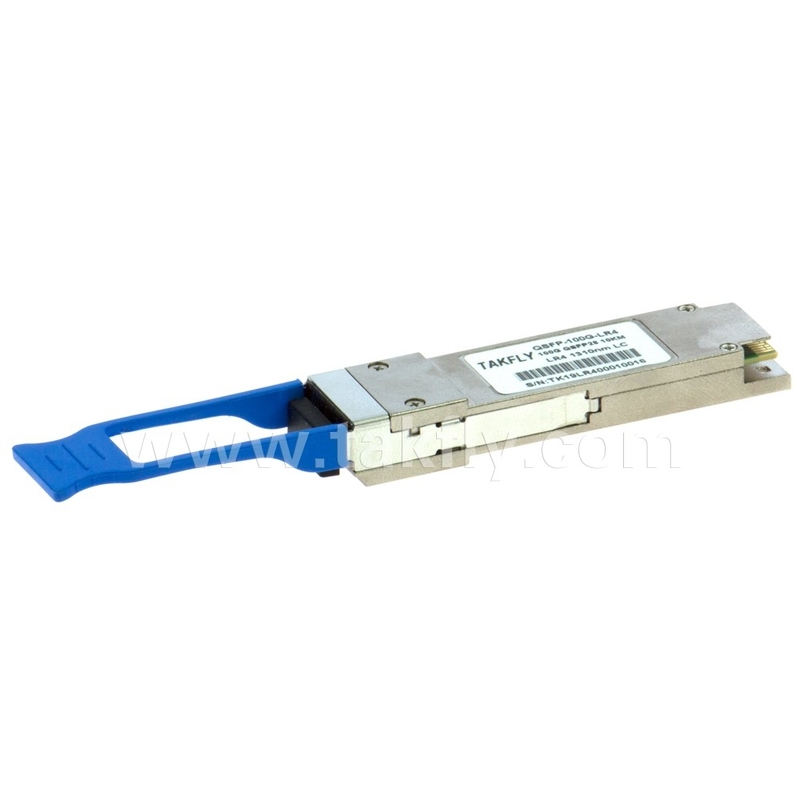

클라이언트 측 100Gbps 10KM QSFP28 LR4와 DDM 트랜시버 고전력 섬유 길이 1m 통신 연결
제품 상세 정보:
| Place of Origin: | Guangdong, SHENZHEN |
| 브랜드 이름: | TAKFLY |
| 인증: | CE,ROHS,REACH,ISO9001,ISO14001 |
| Model Number: | TKQS28-100G-LR4 |
결제 및 배송 조건:
| Minimum Order Quantity: | 1 Pices |
|---|---|
| 가격: | US$0.01 ~ US$1200/PC |
| Delivery Time: | 3-7working days |
| Payment Terms: | L/C,D/A,D/P,T/T,Western Union,MoneyGram |
|
상세 정보 |
|||
| Ratio: | 50/50 | Center Wavelength: | 1450nm |
|---|---|---|---|
| Insertion Loss: | ≤0.3dB | Package Weight: | 10g |
| Package Type: | Bare Fiber, 900um Loose Tube, 2mm Cable | Wavelegth: | 1310nm |
| Axis Alignment: | Slow axis or Fast axis | Wavelength Range: | 1310nm, 1550nm |
| Application: | Optical Communication Systems | Splitter Ratio: | 98/2 |
| Storage Temperature: | -40~+85℃ | Port Number: | 1x2 |
| Fiber Length: | 1m | Fiber: | PM Corning 980nm fiber |
| Power Handling Capacity: | High Power | ||
| 강조하다: | 100Gbps QSFP28 LR4 트랜시버,DDM QSFP28 LR4 트랜시버,10km QSFP28 LR4 트랜시버 |
||
제품 설명
특징
영형뜨거운 플러그 가능한 QSFP28 MSA 폼 팩터
영형준수합니다IEEE 802.3BA 100GBase-LR4
영형103.1GB/s 집계 비트 속도를 지원합니다
영형G.652 SMF의 경우 최대 10km 도달
영형단일 +3.3V 전원 공급 장치
영형작동 케이스 온도 :0 ~ 70℃
영형송신기 : 냉각 된 4x25GB/S LAN WDM EML TOSA (1295.56, 1300.05, 1304.58, 1309.14NM)
영형수신기 : 4x25GB/s핀로사
영형4x28g전기 직렬 인터페이스 (CEI-28G-VSR)
영형최대 전력 소비 4.0W
영형이중 LC 리셉터클
응용 프로그램
영형100GBase-LR4 이더넷 링크
영형Infiniband QDR 및 DDR 상호 연결
영형클라이언트 측 100G 통신 연결
설명
이 제품은 IEEE P802.3BA 표준의 100GBase-LR4를 준수하는 광 통신 응용 분야를 위해 설계된 100GB/s 트랜시버 모듈입니다. 이 모듈은 25GB/s 전기 데이터의 4 개의 입력 채널을 LAN WDM 광학 신호의 4 개의 채널로 변환 한 다음 100GB/s 광학 전송을 위해 단일 채널로 멀티 플렉스를 변환합니다. 수신기 측면에서 모듈은 4 개의 LAN WDM 광학 신호 채널에 100GB/s 광학 입력을 탈선시킨 다음 4 개의 출력 전기 데이터 채널로 변환합니다.
4 LAN WDM 채널의 중심 파장은 IEEE 802.3BA에 정의 된 LAN WDM 파장 그리드의 구성원으로서 1295.56, 1300.05, 1304.58 및 1309.14 nm입니다.그만큼고성능 냉각 LAN WDM EA-DFB 송신기 및 고감도 핀 수신기는 최대 10km 링크의 100 기가비트 이더넷 애플리케이션에 우수한 성능을 제공하며 IEEEE802.3BA 조항 88 100GBASE-LR4와의 광학 인터페이스를 준수합니다. 요구 사항.
이 제품은 폼 팩터, 광학/전기 연결 및 디지털 진단 인터페이스로 설계되었습니다. QSFP+ 멀티 소스 계약 (MSA)에 따르면 온도, 습도 및 EMI 간섭을 포함한 가장 가혹한 외부 작동 조건을 충족하도록 설계되었습니다.
기능 설명
트랜시버 모듈은 25GB/s 전기 데이터의 4 개의 채널을 수신하며, 이는 각 전기 신호의 지터를 재 형성하고 감소시키는 4 채널 클록 및 데이터 복구 (CDR) IC에 의해 처리됩니다. 그 후, 4 개의 EML 레이저 드라이버 IC의 각각은 전기 신호의 4 채널 중 하나를 트랜스미터 광학 하위 조립 (TOSA)에 포장 된 4 개의 냉각 된 EML 레이저 중 하나에서 전송되는 광학 신호로 변환합니다. 각 레이저는 IEEE802.3BA 100GBASE-LR4 요구 사항에 지정된 특정 파장에서 광 신호를 시작합니다. 이들 4 레인 광학 신호는 4 대 1 광학 WDM MUX에 의해 단일 섬유로 광학적으로 다중화 될 것이다. 각 채널의 광 출력 전력은 자동 전력 제어 (APC) 회로에 의해 일정하게 유지됩니다. TX_DIS 하드웨어 신호 및/또는 2 와이어 직렬 인터페이스에 의해 송신기 출력을 꺼질 수 있습니다.
수신기는 4 레인 LAN WDM 광학 신호를 수신합니다. 광학 신호는 1-4 광학 DEMUX에 의해 다중화되고, 각각의 결과 된 4 개의 광학 신호 채널은 수신기 광학 하위 조립 (ROSA)에 포장 된 4 개의 수신기 중 하나에 공급된다. 각 수신기는 광학 신호를 전기 신호로 변환합니다. 재생 된 전기 신호는 4- 채널 CDR의 RX 부분에 의해 망상 및 제조 및 증폭된다. 망상 4 차선 출력 전기 신호는 IEEE CAUI-4 인터페이스 요구 사항을 준수합니다. 또한, 각각의 수신 된 광학 신호는 DOM 섹션에 의해 모니터링된다. 모니터링 값은 2 와이어 직렬 인터페이스를 통해보고됩니다. 하나 이상의 수신 된 광학 신호가 임계 값 수준보다 약하면 RX_LOS 하드웨어 알람이 트리거됩니다.
이 제품에 전원을 공급하려면 단일 +3.3V 전원 공급 장치가 필요합니다. 전원 공급 장치 핀 VCCTX와 VCCRX는 내부적으로 연결되어 동시에 적용해야합니다. MSA 사양에 따라 모듈은 7 개의 저속 하드웨어 제어 핀 (2 와이어 직렬 인터페이스 포함)을 제공합니다 : Modsell, SCL, SDA, Resetl, LPMode, ModPrsl 및 Intl.
모듈 선택 (Modsell)은 입력 핀입니다. 호스트가 낮게 유지하면이 제품은 2 와이어 직렬 통신 명령에 응답합니다. MODSELL은 단일 2 와이어 인터페이스 버스 에서이 제품을 사용할 수있게 해줍니다. 개별 MODSELL 라인을 사용해야합니다.
2 와이어 직렬 버스 통신 인터페이스에는 SCL (Serial Clock) 및 SDA (Serial Data)가 필요하며 호스트가 QSFP28 메모리 맵에 액세스 할 수 있도록합니다.
Resetl 핀은 완전한 재설정을 가능하게하여 Resetl 핀의 낮은 레벨이 최소 펄스 길이보다 오래 유지되면 설정을 기본 상태로 되돌립니다. 재설정 실행 중에 호스트는 재설정 인터럽트가 완료 될 때까지 모든 상태 비트를 무시해야합니다. 이 제품은 메모리 맵에 Data_Not_ready 비트가 부정 된 상태에서 Intl (인터럽트) 신호를 게시함으로써이를 나타냅니다. 전원 공급 (핫 삽입 포함)에서 모듈은 재설정이 없으면 재설정 인터럽트 완료를 게시해야합니다.
저전력 모드 (LPMODE) 핀 핀은 더 높은 전력 모듈을 냉각 할 수없는 호스트를 보호하기 위해 제품의 최대 전력 소비를 설정하는 데 사용됩니다. 우연히 삽입되었습니다.
모듈 현재 (modprsl)는 생성물이 없을 때 일반적으로 호스트 VCC로 끌어 올린 호스트 보드에 로컬로 지역입니다. 제품이 커넥터에 삽입되면 호스트 보드의 저항을 통해 접지 경로를 완료하고 신호를 주장합니다. 그런 다음 modprsl은 modprsl을 "낮은"상태로 설정하여 현재를 나타냅니다.
인터럽트 (intl)는 출력 핀입니다. "낮음"은 가능한 작동 결함 또는 호스트 시스템에 중요한 상태를 나타냅니다. 호스트는 2 와이어 직렬 인터페이스를 사용하여 인터럽트 소스를 식별합니다. INTL 핀은 오픈 컬렉터 출력이며 호스트 보드의 호스트 VCC 전압으로 끌어 당겨야합니다.
트랜시버 블록 다이어그램
그림 1. 트랜시버 블록도표
핀 할당 및 설명
그림 2. MSA 준수 커넥터
핀 정의
|
핀 |
논리 |
상징 |
이름/설명 |
참고 s |
|
1 |
|
Gnd |
지면 |
1 |
|
2 |
CML-I |
TX2N |
송신기는 역 데이터 입력입니다 |
|
|
3 |
CML-I |
TX2P |
트랜스미터 비 반전 데이터 출력 |
|
|
4 |
|
Gnd |
지면 |
1 |
|
5 |
CML-I |
TX4N |
송신기는 역 데이터 입력입니다 |
|
|
6 |
CML-I |
TX4P |
트랜스미터 비 반전 데이터 출력 |
|
|
7 |
|
Gnd |
지면 |
1 |
|
8 |
lvtll-i |
모드 셀 |
모듈 선택 |
|
|
9 |
lvtll-i |
재설정 |
모듈 리셋 |
|
|
10 |
|
vccrx |
+3.3V 전원 공급 장치 수신기 |
2 |
|
11 |
LVCMOS-I/O |
SCL |
2 와이어 직렬 인터페이스 클럭 |
|
|
12 |
LVCMOS-I/O |
SDA |
2 와이어 직렬 인터페이스 데이터 |
|
|
13 |
|
Gnd |
지면 |
|
|
14 |
CML-O |
RX3P |
수신기 비전화 데이터 출력 |
|
|
15 |
CML-O |
RX3N |
수신기 반전 데이터 출력 |
|
|
16 |
|
Gnd |
지면 |
1 |
|
17 |
CML-O |
rx1p |
수신기 비전화 데이터 출력 |
|
|
18 |
CML-O |
rx1n |
수신기 반전 데이터 출력 |
|
|
19 |
|
Gnd |
지면 |
1 |
|
20 |
|
Gnd |
지면 |
1 |
|
21 |
CML-O |
RX2N |
수신기 반전 데이터 출력 |
|
|
22 |
CML-O |
RX2P |
수신기 비전화 데이터 출력 |
|
|
23 |
|
Gnd |
지면 |
1 |
|
24 |
CML-O |
RX4N |
수신기 반전 데이터 출력 |
1 |
|
25 |
CML-O |
RX4P |
수신기 비전화 데이터 출력 |
|
|
26 |
|
Gnd |
지면 |
1 |
|
27 |
lvttl-o |
modprsl |
모듈 존재 |
|
|
28 |
lvttl-o |
intl |
방해하다 |
|
|
29 |
|
vcctx |
+3.3 V 전원 공급 장치 송신기 |
2 |
|
30 |
|
VCC1 |
+3.3 V 전원 공급 장치 |
2 |
|
31 |
lvttl-i |
lpmode |
저전력 모드 |
|
|
32 |
|
Gnd |
지면 |
1 |
|
33 |
CML-I |
TX3P |
송신기 비 반전 데이터 입력 |
|
|
34 |
CML-I |
TX3N |
송신기 역 데이터 출력 |
|
|
35 |
|
Gnd |
지면 |
1 |
|
36 |
CML-I |
TX1P |
송신기 비 반전 데이터 입력 |
|
|
37 |
CML-I |
TX1N |
송신기 역 데이터 출력 |
|
|
38 |
|
Gnd |
지면 |
1 |
참고 :
1. GND는 QSFP28 모듈에 공통적 인 신호 및 공급 (전력)의 상징입니다. 모두 모듈 내에서 일반적이며 모든 모듈 전압은 달리 명시되지 않는 한이 전위를 참조합니다. 이를 호스트 보드 신호 공통 접지 평면에 직접 연결하십시오.
2.VCCRX, VCC1 및 VCCTX는 수신 및 전송 전원 공급 업체이며 동시에 적용해야합니다. 권장 호스트 보드 전원 공급 장치 필터링은 아래 그림 3에 나와 있습니다. VCC RX, VCC1 및 VCC TX는 모든 조합으로 모듈 내에서 내부적으로 연결될 수 있습니다. 커넥터 핀은 각각 최대 전류로 평가됩니다. 1000ma.
권장 전원 공급 장치 필터
그림 3. 권장 전원 공급 장치FILTE아르 자형
절대 최대 등급
개별 절대 최대 등급을 초과하는 작업은이 모듈에 영구적 인 손상을 일으킬 수 있음에 주목해야합니다.
|
매개 변수 |
상징 |
최소 |
맥스 |
단위 |
메모 |
|
저장 온도 |
티에스 |
-40 |
85 |
Degc |
|
|
작동 케이스 온도 |
티OP |
0 |
70 |
Degc |
|
|
전원 공급 장치 전압 |
다섯CC |
-0.5 |
3.6 |
다섯 |
|
|
상대 습도 (비경도) |
RH |
0 |
85 |
비율 |
|
|
손상 임계 값, 각 차선 |
th디 |
5.5 |
|
DBM |
|
권장 작동 조건 및 전원 공급 장치 요구 사항
|
매개 변수 |
상징 |
최소 |
전형적인 |
맥스 |
단위 |
|
작동 케이스 온도 |
티OP |
0 |
|
70 |
Degc |
|
전원 공급 장치 전압 |
다섯CC |
3.135 |
3.3 |
3.465 |
다섯 |
|
데이터 속도, 각 차선 |
|
|
25.78125 |
|
GB/s |
|
제어 입력 전압 |
|
2 |
|
VCC |
다섯 |
|
제어 입력 전압 |
|
0 |
|
0.8 |
다섯 |
|
G.652와 링크 거리 |
디 |
0.002 |
|
10 |
km |
참고 :
1. 실제 섬유 손실/km에 대한 응집 (지정된 링크 거리는 섬유 삽입 손실 0.4db/km)입니다.
전기 특성
달리 명시되지 않는 한 다음 전기 특성은 권장 작동 환경에 대해 정의됩니다.
|
매개 변수 |
상징 |
최소 |
전형적인 |
맥스 |
단위 |
메모 |
||
|
전력 소비 |
|
|
|
4.0 |
w |
|
||
|
공급 전류 |
ICC |
|
|
1.21 |
에이 |
|
||
|
트랜시버 전원 온초기화 시간 |
|
|
|
2000 |
MS |
1 |
||
|
송신기 (각 차선) |
||||||||
|
단일 엔드 입력 전압 공차 (주 2) |
|
-0.3 |
|
4.0 |
다섯 |
TP1 신호 공통에 참조됩니다 |
||
|
AC 공통 모드 입력 전압 공차 |
|
15 |
|
|
MV |
RMS |
||
|
미분 입력 전압그네 한계점 |
|
50 |
|
|
MVPP |
로사 한계점 |
||
|
차동 스윙 |
입력 |
전압 |
빈, pp |
190 |
|
700 |
MVPP |
|
|
차동 입력 임피던스 |
진 |
90 |
100 |
110 |
옴 |
|
||
|
수신기 (각 차선) |
||||||||
|
단일 엔드 전압 |
|
산출 |
|
-0.3 |
|
4.0 |
다섯 |
신호에 참조 흔한 |
|
AC 공통 모드 출력 전압 |
|
|
|
7.5 |
MV |
RMS |
||
|
차동 출력 전압 스윙 |
Vout, pp |
300 |
|
850 |
MVPP |
|
||
|
차동 임피던스 |
|
산출 |
야우트 |
90 |
100 |
110 |
옴 |
|
참고 :
1.전원 공급 초기화 시간은 전원 공급 전압이 도달하여 그 이상으로 유지되는 시간입니다.모듈이 완전히 작동하는 시간에 최소 권장 작동 공급 전압.
2.단일 종료 된 입력 전압 공차는 순간 입력의 허용 범위입니다. 신호.
광학적 특성
|
QSFP28 100GBase-LR4 |
|
||||||||||
|
매개 변수 |
상징 |
최소 |
전형적인 |
맥스 |
단위 |
메모 |
|
||||
|
차선 파장 |
L0 |
1294.53 |
1295.56 |
1296.59 |
nm |
|
|
||||
|
|
L1 |
1299.02 |
1300.05 |
1301.09 |
nm |
|
|
||||
|
|
L2 |
1303.54 |
1304.58 |
1305.63 |
nm |
|
|
||||
|
|
L3 |
1308.09 |
1309.14 |
1310.19 |
nm |
|
|
||||
|
송신기 |
|
||||||||||
|
측면 모드 억제 비율 |
SMSR |
30 |
|
|
DB |
|
|
||||
|
총 평균 발사 전력 |
피티 |
|
|
10.5 |
DBM |
|
|
||||
|
평균 발사 전력, 각 차선 |
피avg |
-4.3 |
|
4.5 |
DBM |
|
|
||||
|
오마, 각 차선 |
피오마 |
-1.3 |
|
4.5 |
DBM |
1 |
|
||||
|
차이점 ~에 시작하다 힘어느 사이에둘차선 (OMA) |
PTX, diff |
|
|
5 |
DB |
|
|
||||
|
시작하다힘OMA 마이너스 송신기에서 그리고 분산 |
|
-2.3 |
|
|
DBM |
|
|
||||
|
페널티 (TDP), 각 차선 |
|
|
|
|
|
|
|||||
|
TDP, 각 차선 |
TDP |
|
|
2.2 |
DB |
|
|||||
|
멸종 비 |
ER |
4 |
|
|
DB |
|
|||||
|
린20오마 |
린 |
|
|
-130 |
DB/HZ |
|
|||||
|
광학 반환 손실 공차 |
톨 |
|
|
20 |
DB |
|
|||||
|
송신기 반사율 |
아르 자형티 |
|
|
-12 |
DB |
|
|||||
|
아이 마스크 {x1,x2, x3,Y1, Y2, Y3} |
|
{0.25, 0.4, 0.45, 0.25, 0.28, 0.4} |
|
2 |
|||||||
|
평균 시작하다 힘 끄다 송신기, 각 차선 |
포프 |
|
|
-30 |
DBM |
|
|||||
|
수화기 |
|||||||||||
|
손상 임계 값, 각 차선 |
th디 |
5.5 |
|
|
DBM |
3 |
|||||
|
총 평균 수신 전력 |
|
|
|
10.5 |
DBM |
|
|||||
|
평균 수신 전력, 각 차선 |
|
-10.6 |
|
4.5 |
DBM |
|
|||||
|
받다 힘 (OMA), 각 레인 |
|
|
|
4.5 |
DBM |
|
|||||
|
수신기 감도 (OMA), 각 차선 |
센 |
|
|
-8.6 |
DBM |
|
|||||
|
스트레스 수화기 감광도 (OMA), 각 차선 |
|
|
|
-6.8 |
DBM |
4 |
|||||
|
수신자 반사율 |
아르 자형아르 자형 |
|
|
-26 |
DB |
|
|||||
|
차이점 ~에 받다 힘 두 차선 사이 (OMA) 사이 |
prx, diff |
|
|
5.5 |
DB |
|
|||||
|
los 주장 |
로사 |
|
-18 |
|
DBM |
|
|||||
|
Los Deassert |
로드 |
|
-15 |
|
DBM |
|
|||||
|
히스테리시스 |
LOSH |
0.5 |
|
|
DB |
|
|||||
|
수신기 전기 3 dB 상단 컷오프 주파수, 각 레인 |
FC |
|
|
31 |
GHZ |
|
|||||
|
응력 수신기 민감도 테스트 조건 (주 5) |
|||||||||||
|
수직의눈 폐쇄패널티,각 레인 |
|
|
1.8 |
|
DB |
|
|||||
|
스트레스 눈 J2 지터, 각 차선 |
|
|
0.3 |
|
UI |
|
|||||
|
스트레스 눈 J9 지터, 각 차선 |
|
|
0.47 |
|
UI |
|
|||||
1.TDP <1 dB이더라도 OMA MIN은 여기에 지정된 최소값을 초과해야합니다.
2.아래 그림 4를 참조하십시오.
3.수신기는 손상없이 변조 된 광학 입력 신호에 지속적으로 노출 될 수 있어야합니다.
이 전원 레벨이 한 차선에 있습니다. 수신기는이 입력 전력에서 올바르게 작동 할 필요가 없습니다.
4.BER =에 대한 수신기 입력에서 적합성 테스트 신호로 측정 1x10-12.
5.수직 눈 폐쇄 페널티 및 스트레스 아이 지터는 스트레스 수신기 감도를 측정하기위한 테스트 조건입니다. 그것들은의 특성이 아닙니다 수화기.
디지털 진단 기능
달리 명시되지 않는 한 다음과 같은 디지털 진단 특성은 정상 작동 조건에 따라 정의됩니다.
|
매개 변수 |
상징 |
최소 |
맥스 |
단위 |
메모 |
|
온도 감시 장치순수한 오류 |
DMI_TEMP |
-3 |
+3 |
Degc |
작동 온도 범위 |
|
공급 전압 모니터 절대 오류 |
DMI _VCC |
-0.1 |
0.1 |
다섯 |
완전한 운영 범위 |
|
채널 RX 힘절대 모니터 오류 |
DMI_RX_CH |
-2 |
2 |
DB |
1 |
|
채널 편견 현재의 감시 장치 |
dmi_ibias_ch |
-10% |
10% |
엄마 |
|
|
채널 TX 힘 절대 오류를 모니터링하십시오 |
DMI_TX_CH |
-2 |
2 |
DB |
1 |
로 인한 에게 측정 정확성 ~의 다른 하나의 방법 섬유, 거기 ~할 수 있었다 BE an 추가의 +/- 1 DB 파동, 또는 A +/- 3 dB 총계 정확성.
기계적 치수
수치4. 기계식 외침이자형
ESD
이 트랜시버는 고속 데이터 핀의 경우 ESD 임계 값 1KV 및 MIL-STD-883, 메소드 3015.4 /JESD22-A114-A (HBM) 당 테스트 된 전기 입력 핀의 경우 2kv로 지정됩니다. 그러나이 모듈을 처리하는 동안 정상적인 ESD 예방 조치가 여전히 필요합니다. 이 트랜시버는 ESD 보호 포장으로 배송됩니다. 포장에서 제거하고 ESD 보호에서만 처리해야합니다. 환경.
레이저 안전
EN 60825-1 : 2014에 따른 클래스 1 레이저 제품입니다. 이 제품은 날짜 (2007 년 6 월 24 일)에 대한 레이저 통지 No. 50에 따른 편차를 제외하고 21 CFR 1040.10 및 1040.11을 준수합니다.
주의 : 여기에 명시된 것 이외의 다른 절차의 제어 또는 조정 또는 성능을 사용하면 위험한 방사선 노출이 발생할 수 있습니다.
규제 준수
|
특징 |
참조 |
성능 |
|
정전기 방전(ESD)) |
IEC/EN 61000-4-2 |
표준과 호환됩니다 |
|
전자기 간섭 (EMI) |
FCC Part 15 클래스 B en 55022 클래스 b (CISPR 22a) |
표준과 호환됩니다 |
|
레이저 눈 안전 |
FDA 21CFR 1040.10, 1040.11 IEC/en 60825-1, 2 |
클래스 1 레이저 제품 |
|
구성 요소 인식 |
IEC/EN 60950, UL |
표준과 호환됩니다 |
|
로스 |
2002/95/EC |
표준과 호환됩니다 |
|
EMC |
EN61000-3 |
표준과 호환됩니다 |
