상세 정보 |
|||
| 중심 파장: | 1450nm | 포트 번호: | 1x1 포트 |
|---|---|---|---|
| 단계: | 듀얼 스테이지 | 화이버 길이: | 1 미터 |
| 분배기 비율: | 98/2 | 크기: | 3.5mm x 25mm x 25mm |
| 종류: | 부동태 부품 | 섬유: | 안녕하세요 1060 |
| 작동 온도: | +85' Ｃ에 대한 -40' Ｃ | 전력 처리 용량: | 고전력 |
| 커넥터: | FC APC에서 FC UPC로 | 섬유 종류: | 단일모드 |
| 파장 범위: | 1310nm-1550nm | 파장: | 850nm /1310nm |
| 적용: | 광통신 시스템 | ||
| 강조하다: | 1.25Gbps SFP 양방향 송신기,Tx1310nm/Rx1550nm SFP 양방향 송신기,MMF 2KM 1.25Gbps SFP 송신기 |
||
제품 설명

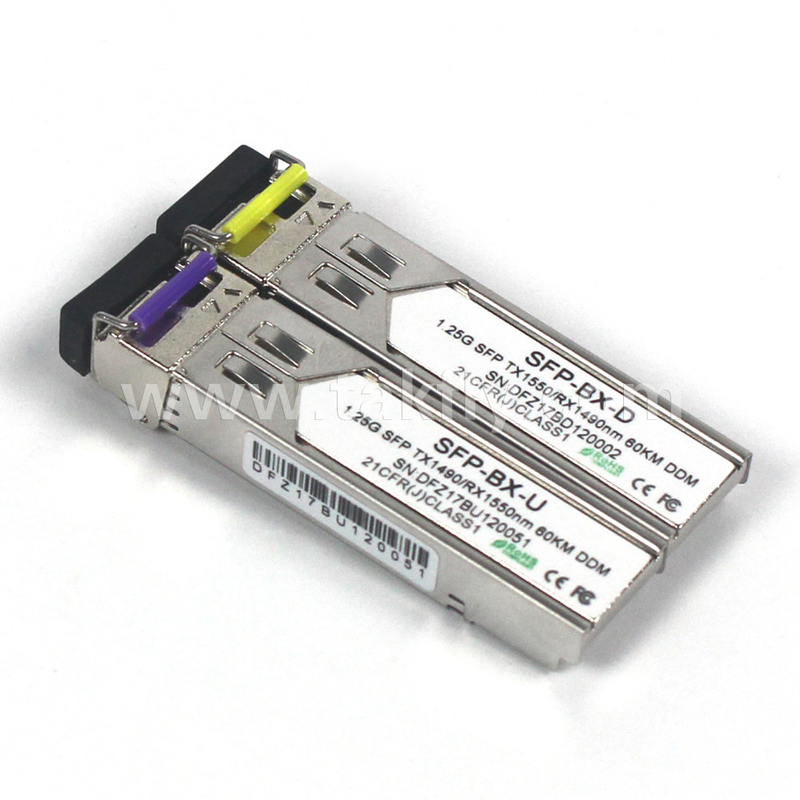

SFP-BIDI 트랜시버는 고성능, 비용 효율적인 모듈로 MMF로 1.25Gbps/1.0625Gbps의 이중 데이터 속도 및 2KM 전송 거리를 지원합니다.
트랜스시버는 세 개의 섹션으로 구성됩니다: FP 레이저 송신기, 트랜스 임피던스 전 증폭기 (TIA) 와 통합 된 PIN 광 다이오드 및 MCU 제어 장치.모든 모듈은 레이저 안전 요구 사항을 충족 I 클래스.
트랜시버는 SFP 멀티 소스 계약 (MSA) 및 SFF-8472와 호환됩니다. 자세한 내용은 SFP MSA를 참조하십시오.
- 네
특징
∙1.25Gbps/1.063Gbps의 이중 데이터 속도 작동
∙1310nm FP 레이저와 2KM 전송을 위한 PIN 광 탐지
∙SFP MSA 및 SFF-8472에 적합하며 단순 LC 용기
∙디지털 진단 모니터링:
∙내부 등정 또는 외부 등정
∙SONET OC-24-LR-1와 호환됩니다.
∙RoHS와 호환
∙+3.3V 단일 전원 공급 장치
∙작동용 온도 범위:
∙0 °C ~ +70 °C (상업용)
∙-40 °C ~ +85 °C (산업용)
- 네
신청서
∙기가비트 이더넷
∙섬유 채널
∙인터페이스로 전환
∙스위치된 백플레인 애플리케이션
∙라우터/서버 인터페이스
∙다른 광학 전송 시스템
- 네
절대 최대 등급
| 매개 변수 | 기호 | 분 | 맥스 | 단위 |
| 공급 전압 | Vcc | -0.5 | 4.7 | V |
| 저장 온도 | 츠 | -40 | +85 | °C |
|
케이스 작동 온도
|
TOP
|
0 | 70°C |
전기적 특성 (TOP = 0 ~ 70°C, VCC = 3.15 ~ 3.60 볼트)
|
매개 변수
|
기호
|
분
|
유형
|
맥스
|
단위
|
심판님
|
|
공급 전압
|
Vcc
|
3.15 | 3.3 |
3.6
|
V | |
|
공급 전류
|
Lcc
|
185 |
280
|
mA
|
||
|
송신기
|
||||||
|
입력 디퍼셜 임페던스
|
린
|
100 |
오
|
1 | ||
|
단일 끝 데이터 입력 스윙
|
빈, 핑
|
250 | 1200 |
mV
|
||
|
송신 전압을 비활성화
|
성병 |
Vcc13
|
Vcc
|
V | ||
|
송신 전압
|
VEN
|
소
|
비 + 0.8
|
V | 2 | |
|
전송 비활성화 확인 시간
|
10 |
우리
|
||||
|
수신기
|
||||||
|
단일 끝 데이터 출력 스윙
|
보우트,PP
|
250
|
800 |
mV
|
3 | |
|
데이터 출력 상승 시간
|
tr
|
100
|
175 |
ps
|
4 | |
|
데이터 출력 떨어지는 시간
|
tf
|
100
|
175 |
ps
|
4 | |
|
LOS 결함
|
VLOS 오류
|
Vcc05
|
VccHOST
|
V | 5 | |
|
LOS 정상
|
VLOS 규격 |
소
|
Vee+05
|
V | 5 | |
|
전원 공급 거부
|
PSR
|
100
|
mVpp
|
6 |
4. 20 80 %
5신호 손실은 LVTTL입니다. 논리 0은 정상적인 작동을 나타냅니다. 논리 1은 신호가 감지되지 않았음을 나타냅니다.
6수신기의 감수성은 20Hz에서 1.5MHz의 전원 공급 시누소이드 변조와 권장되는 전원 공급 필터링 네트워크를 통해 적용된 지정 값까지 적합합니다.
광학적 특성
| 송신기 | ||||||
| 매개 변수 | 기호 | 미네 | 전형적 | 맥스 | 단위 | 참고문서 |
|
작동 파장
|
λC | 1260 | 1310 | 1360 | nm | - |
| 평균 발사력 |
포
|
-9 | - | -4 | dBm | 1 |
|
멸종 비율
|
응급실
|
10 | - | - | dB | 1 |
|
RMS 스펙트럼 너비
|
Δλ
|
- | - | 4 | nm | - |
|
상승/하락 시간 (20%~80%)
|
Tr/Tf
|
- | - |
0.26
|
ps
|
2 |
|
출력 눈 마스크
|
텔코르디아 GR-253-CORE와 ITU-T G.957 호환성
|
|||||
| 수신기 | ||||||
| 작동 파장 | 1470 | 1510 | nm | |||
| 수신기 감수성 (OMA) |
Psen
|
- | - | - 22 | dBm | 1 |
| 스트레스 감수성 (OMA) | 피맥스 | -3 | - | - | dBm | |
| 각 노선별로 주장된 LOS |
아빠
|
-36 | - | - | dBm | |
| 적립금액 |
Pd
|
- | - | -24 | dBm | 2 |
| LOS 히스테레스 |
Pd-Pa
|
0.5 | - | 6 | dB | |
디지털 진단 기능
TAKFLY TK-B3524-3LCD2 트랜시버는 SFP MSA에서 정의 된 2 와이어 직렬 통신 프로토콜을 지원합니다. GBIC 표준에서 정의 된 E2PROM과 매우 밀접하게 관련이 있습니다.같은 전기 사양으로.
- 네
표준 SFP 시리즈 ID는 트랜시버의 기능, 표준 인터페이스, 제조업체 및 기타 정보를 설명하는 식별 정보에 액세스 할 수 있습니다.
또한, TAKFLY SFP 트랜시버는 트랜시버 온도,레이저 편향 전류, 전송된 광전력, 수신된 광전력 및 트랜시버 공급 전압. 또한 복잡한 경보 및 경고 플래그 시스템을 정의합니다.특정 작동 매개 변수가 공장에서 정한 정상 범위를 벗어날 때 최종 사용자를 경고하는 장치.
- 네
SFP MSA는 E2PROM에서 8비트 주소 1010000X (A0h) 에서 2선 직렬 인터페이스를 통해 액세스 할 수있는 256바이트 메모리 지도를 정의합니다.디지털 진단 모니터링 인터페이스는 8 비트 주소 1010001X (A2h) 를 사용합니다., 그래서 원래 정의 된 일련 ID 메모리 지도는 변경되지 않습니다. 인터페이스는,따라서 GBIC 사양과 SFP 멀티 소스 협약과 완전히 후향 호환됩니다..
운영 및 진단 정보는 트랜시버 내부의 디지털 진단 트랜시버 컨트롤러 (DDTC) 에 의해 모니터링되고 보고되며, 이 트랜시버는 2 와이어 직렬 인터페이스를 통해 액세스됩니다.일련 프로토콜이 활성화되면, 일련 시계 신호 (SCL, Mod Def 1) 는 호스트에 의해 생성됩니다. 긍정적 인 가장자리는 SFP 트랜시버에 입력된 데이터를 E2PROM의 기록 보호되지 않은 세그먼트로 시계합니다.SFP 트랜시버에서 부정적인 가장자리 클럭 데이터일련 데이터 신호 (SDA, Mod Def 2) 는 일련 데이터 전송을 위해 양방향입니다.
- 네
호스트는 SDA를 SCL와 함께 사용하여 일련 프로토콜 활성화의 시작과 끝을 표시합니다.기억은 개별적으로 또는 순차적으로 주소를 할 수 있는 8 비트 데이터 단어의 일련으로 조직됩니다TK-B3524-3LCD2의 디지털 진단은 기본적으로 내부적으로 캘리브레이션됩니다.
