제품 설명

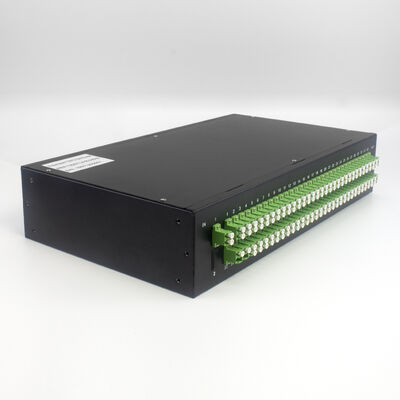

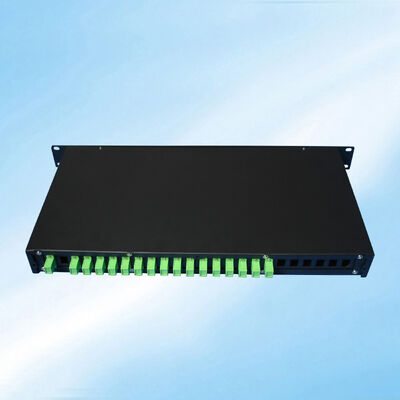

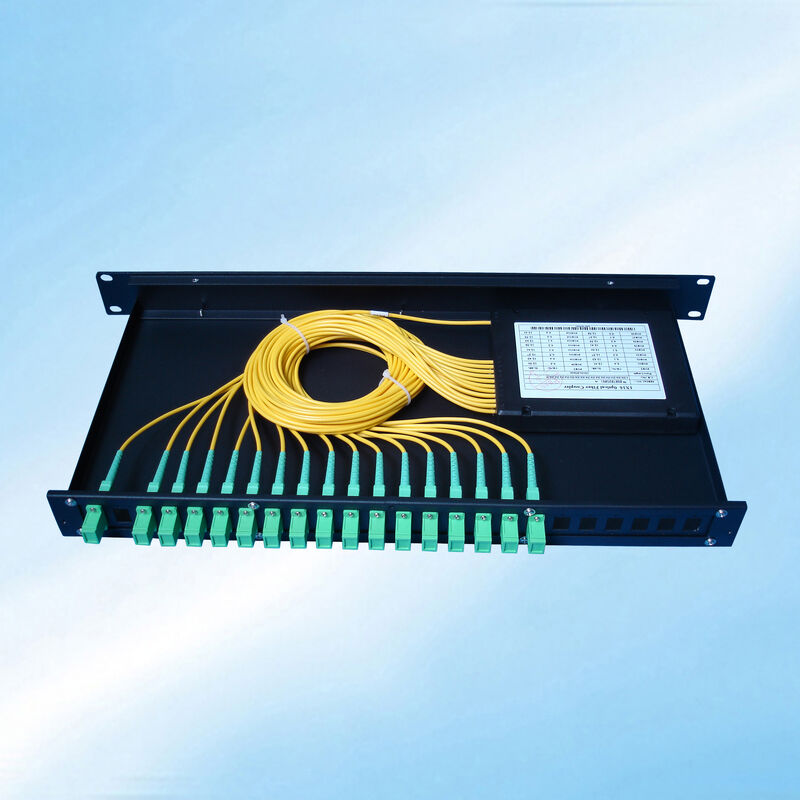

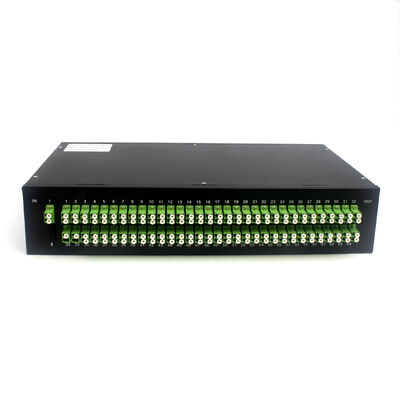

1X16 랙 마운트 광섬유 PLC 분배기
제품개요
랙 마운트 PLC(평면 광파 회로) 스플리터는 통합 석영 기판 기술을 기반으로 하는 배전 장치입니다. 단일 모드 PLC 1*N 및 2*N 스플리터는 하나 또는 두 개의 입력에서 여러 출력으로 광 신호를 균일하게 나누고, 역방향으로 작동하여 여러 신호를 하나 또는 두 개의 광섬유로 결합할 수도 있습니다.
주요 특징
- 광대역 작동 파장
- 낮은 삽입 손실
- 낮은 극성 종속 손실(PDL)
- 컴팩트한 디자인
- 탁월한 채널 간 균일성
- 높은 신뢰성과 안정성
응용
- 통신 네트워크
- PON 시스템
- FTTH(가정용 광섬유)
- CATV 시스템
- 비디오 전송
기술 사양
성능 매개변수
| 매개변수 | 값 |
|---|---|
| 작동 파장(nm) | 1260 ~ 1650 |
| 섬유 종류 | ITU-T G657A1, G657A2 및 G.652D |
| 최대. 온도 안정성(dB) | 0.5 (일반 0.3) |
| 작동 온도(°C) | -40 ~ +85 |
| 보관 온도(°C) | -40 ~ +85 |
1*N 분배기 성능
| 유형 | 1*2 | 1*4 | 1*8 | 1*16 | 1*32 | 1*64 |
|---|---|---|---|---|---|---|
| 최대. 삽입 손실(dB) | 3.9 | 7.2 | 10.3 | 13.5 | 16.8 | 20.3 |
| 최대. 균일성(dB) | 0.8 | 0.8 | 0.8 | 1.0 | 1.5 | 2.0 |
| 최대. PDL(dB) | 0.2 | 0.3 | 0.3 | 0.3 | 0.3 | 0.5 |
2*N 분배기 성능
| 유형 | 2*2 | 2*4 | 2*8 | 2*16 | 2*32 | 2*64 |
|---|---|---|---|---|---|---|
| 최대. 삽입 손실(dB) | 4.2 | 7.5 | 10.6 | 13.9 | 17.2 | 20.8 |
| 최대. 균일성(dB) | 0.8 | 1.0 | 1.2 | 1.5 | 1.8 | 2.0 |
| 최대. PDL(dB) | 0.2 | 0.3 | 0.3 | 0.3 | 0.3 | 0.5 |
참고: 모든 측정은 실온에서 수행되었으며 커넥터는 포함되지 않았습니다. 최소 반사 손실: 모든 유형에 대해 55dB.
포장 치수
1*N 분배기 포장
| 패키지 유형 | 1*2 | 1*4 | 1*8 | 1*16 | 1*32 | 1*64 |
|---|---|---|---|---|---|---|
| 기본 금속 상자(L*W*H mm) | 40*4*4 | 40*4*4 | 40*4*4 | 50*7*4 | 60*7*4 | 60*12*4 |
| 미니 모듈 금속 상자(mm) | 60*7*4 | 60*7*4 | 60*7*4 | 60*12*4 | 80*20*6 | 100*40*6 |
| 모듈 플라스틱 상자(mm) | 100*80*10 | 100*80*10 | 100*80*10 | 120*80*18 | 120*80*18 | 140*115*18 |
| 랙 마운트(mm) | 483*250*44.5 | 483*250*89 | ||||
2*N 분배기 포장
| 패키지 유형 | 2*2 | 2*4 | 2*8 | 2*16 | 2*32 | 2*64 |
|---|---|---|---|---|---|---|
| 기본 금속 상자(L*W*H mm) | 60*7*4 | 60*7*4 | 60*7*4 | 60*7*4 | 60*7*4 | 80*12*4 |
| 미니 모듈 금속 상자(mm) | 70*7*4 | 70*7*4 | 70*7*4 | 80*12*4 | 80*20*6 | 100*40*6 |
| 모듈 플라스틱 상자(mm) | 100*80*10 | 100*80*10 | 100*80*10 | 120*80*18 | 120*80*18 | 140*115*18 |
| 랙 마운트(mm) | 483*250*44.5 | 483*250*89 | ||||
자주 묻는 질문
Q: 당신은 제조업체입니까?
A: 그렇습니다. 우리는 2000년에 설립된 중국 심천에 본사를 둔 제조업체이자 FTTH 솔루션/데이터 센터 토탈 솔루션 제공업체입니다.
Q: 당신의 MOQ는 무엇입니까?
A: MOQ는 1개일 수 있지만, 수량을 늘리면 가격 경쟁력이 더욱 높아집니다.
Q: FOB 가격을 견적해 주실 수 있나요?
답: 그렇습니다. 대량의 경우 항공(DHL, TNT, UPS, FEDEX) 또는 해상을 통해 배송합니다. 우리는 귀하의 세부 요구 사항에 따라 운송 및 리드 타임에 대한 견적을 제공합니다.
Q: 당신의 품질은 어떻습니까?
A: 우리의 생산은 CE, ISO, RoHS, CPR 및 ANATEL 인증을 포함한 IEC 및 유럽 표준을 따릅니다. 모든 제품은 배송 전에 100% 테스트를 거칩니다.
Q: 리드타임은 무엇입니까?
A: 수량과 제품 유형에 따라 다릅니다. 광섬유 패치 코드: 최대 5,000개까지 영업일 기준 2~3일이 소요됩니다. 우리는 일반 제품을 보유하고 있으며 긴급 주문을 수용합니다.
Q: 당신의 보증은 무엇입니까?
A: 패치 코드에 대한 1년 보증(인위적인 손상 아님). 인위적인 파손에 대해서는 고객 부담으로 무상수리를 해 드립니다.
Q: 당신의 포장은 무엇입니까?
A: 국제 수출 표준 포장. 요청 시 맞춤형 로고 인쇄가 가능합니다.
Q: OEM/ODM을 제공할 수 있나요?
A: 그렇습니다, 모든 제품은 OEM/ODM를 받아들입니다. 우리는 기밀 유지 계약에 서명할 수 있습니다.
Q: 샘플을 받을 수 있나요?
A: 10달러 미만의 제품에는 무료 샘플이 제공됩니다. 구매자는 배송 전에 운임을 지불합니다.
Q: 어떻게 주문할 수 있나요?
A: 1. 제품 사양 및 수량과 함께 문의사항을 보내주세요. 2. 리드타임과 함께 견적을 제공합니다. 3. 견적을 확인하고 PI를 받으세요. 4. 결제 후 제작이 시작됩니다. 5. 수취인 세부정보를 확인하세요. 6. 배송 후 추적 번호를 받으십시오.
Q: 지불 기간은 무엇입니까?
A: T/T, 서부 동맹, Paypal, MoneyGram. 금액이 큰 경우: 보증금 50%, 배송 전 잔액 50%.
동일한 품질 기준으로 다른 곳에서 더 나은 가격을 찾으면 TAKFLY가 이에 맞춰드릴 수 있습니다. 우리 팀은 3년 이상의 광섬유 업계 경험을 바탕으로 전문적인 제품 지원을 제공합니다.
