상세 정보 |
|||
| 강조하다: | LGX Box PLC Splitter SC/LC 호환,광섬유 PLC 스플리터 1×2에서 2×64,표준화 된 발자국 PLC 스플리터 LGX 박스 |
||
|---|---|---|---|
제품 설명

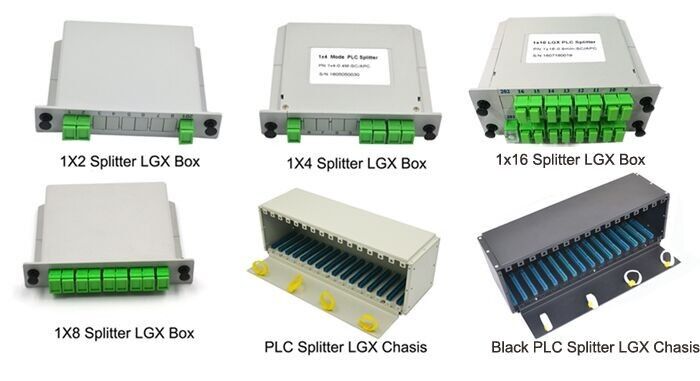

LGX 박스 PLC 스플리터 1×2에서 2×64에 표준화 된 발자국
섬유 유통 프레임, 광학 교차 연결 캐비닛 및 ODF 서브 랙에 대한 SC/LC 커넥터와 호환됩니다.
제품 개요
LGX 박스는 1 × 2에서 2 × 64까지 분할 비율을 커버하는 PLC 광 스플리터에 대한 표준화 된 금속 / 플라스틱 하우스를 제공합니다.SC 또는 LC 커넥터 (단체/복합) 와 함께 사용 가능.
패키지 크기와 분할 비율
표준 LGX 박스 크기 (L × W × H, mm):
| 분할 비율 | 커넥터 타입 | 길이 × 너비 × 높이 (mm) |
|---|---|---|
| 1x2 | SC / LC | 130 × 100 × 25 |
| 1×4 | SC / LC | 130 × 100 × 25 |
| 1x8 | SC / LC | 130 × 100 × 25 |
| 1x16 | SC / LC | 130 × 100 × 50 |
| 1x32 | LC | 130 × 100 × 50 |
| 1x32 | SC | 130 × 100 × 102 또는 267 × 100 × 50 |
| 1x64 | LC | 130 × 180 × 102 |
| 1x64 | SC | 130 × 100 × 205 |
| 2x2 | SC / LC | 130 × 100 × 25 |
| 2×4 | SC / LC | 130 × 100 × 25 |
| 2x8 | SC / LC | 130 × 100 × 25 |
| 2x16 | SC / LC | 130 × 100 × 50 |
| 2x32 | LC | 130 × 100 × 50 |
| 2x32 | SC | 130 × 100 × 102 |
| 2×64 | LC | 130 × 100 × 50 |
참고:
• 크기는 맨 하우징에 전형적입니다; 내부 섬유 라우팅으로 인해 약간의 차이가있을 수 있습니다.
• 1x32 SC 버전에서는 다른 래크 또는 트레이 깊이에 맞게 두 개의 외부 차원이 제공됩니다.
• 모든 LGX 박스에는 일반 ODF 트레이와 호환되는 표준 설치 구멍이 있습니다.
• 크기는 맨 하우징에 전형적입니다; 내부 섬유 라우팅으로 인해 약간의 차이가있을 수 있습니다.
• 1x32 SC 버전에서는 다른 래크 또는 트레이 깊이에 맞게 두 개의 외부 차원이 제공됩니다.
• 모든 LGX 박스에는 일반 ODF 트레이와 호환되는 표준 설치 구멍이 있습니다.
측정된 광학 성능
1×4, 1×8 및 1×16 단일 모드 PLC 스플리터에 대한 공장 측정 데이터:

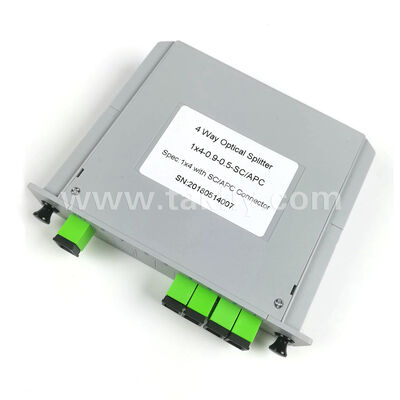

1×4 단일 모드 PLC 스플리터
| 작동 파장 | 1260~1650 nm |
| P/N | 1x4-PLC-0-9-0.5-SA |
| 섬유 종류 | G.657A Φ0.9mm 느슨 튜브 |
| 커넥터 타입 | SC/APC |
| 작동 온도 | -40°C ~ +85°C |
| 삽입 손실 | MAX 7.2 dB |
| PDL | MAX 0.2 dB |
| 수익 손실 | ≥55 dB |
1x8 단일 모드 PLC 스플리터
| 작동 파장 | 1260~1650 nm |
| P/N | 1x8-PLC-0.9-0.5-SA |
| 섬유 종류 | G.657A Φ0.9mm 느슨 튜브 |
| 커넥터 타입 | SC/APC |
| 작동 온도 | -40°C ~ +85°C |
| 삽입 손실 | MAX 10.5 dB |
| PDL | MAX 0.2 dB |
| 수익 손실 | > 55 dB |

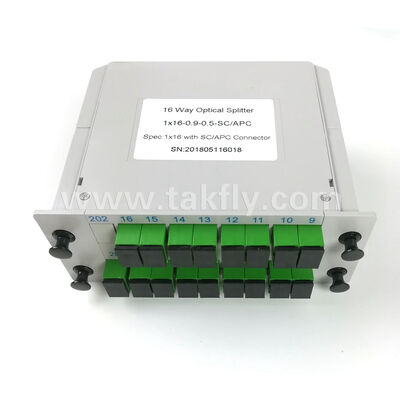

1×16 단일 모드 PLC 스플리터
| 작동 파장 | 1260~1650 nm |
| P/N | 1-16-PLC-0.9-0.5-SA |
| 섬유 종류 | G.657A Φ0.9mm 느슨 튜브 |
| 커넥터 타입 | SC/APC |
| 작동 온도 | -40°C ~ +85°C |
| 삽입 손실 | MAX 13.0 dB |
| PDL | MAX 0.25 dB |
| 수익 손실 | ≥55 dB |
재료 및 환경 사양
- 가구 재료:냉불제철 (검은 코팅) 또는 불 retardant ABS (선택)
- 섬유 종류:G.657A1 / G.652D (굽기 민감하지 않은 것이 가능합니다)
- 연결 장치:SC/APC, SC/UPC, LC/APC, LC/UPC (구청 시 지정)
- 꼬리 길이는:표준 0.5m / 1.0m / 1.5m, 사용자 정의
- 작동 온도:-40°C ~ +85°C
- 저장 온도:-40°C ~ +85°C
- 습도:≤95% (집화되지 않는)
전형적 사용법
- ODF 서브 랙 통합- 19인치 LGX 패치 패널과 직접 슬라이드-인 호환성
- 오프틱 크로스 커넥트 캐비닛- 외관 FTTx 노드에서 높은 포트 수 분할
- 데이터 센터- 고밀도 섬유 유통
- CATV 헤드엔드- 방송 신호 분할
사용자 정의 옵션
- 커넥터 타입 및 롤링 (APC/UPC)
- 꼬리 길이와 섬유 색상
- 섬유 유형 (G.657A2, OM3 멀티모드)
- 가구 색상 및 실크 스크린 표지
자주 묻는 질문
제품 FAQ
Q1: 1x128 PLC 스플리터의 목적은 무엇입니까?
A1: 하나의 입력 광 신호를 128 개의 동일한 전력 출력 신호로 나눈다. 대규모 FTTH/PON 네트워크 및 CATV 광 유통 시스템에서 일반적으로 사용됩니다.
Q2: 1×128 스플리터에 대한 전형적인 삽입 손실은 무엇입니까?
A2: 이론적 손실은 약 21.0 dB입니다. 전체 삽입 손실은 ≤23.0 dB (유례적) 이며 업계 표준에 따라 최대 ≤26.0 dB입니다.
Q3: 이 스플리터는 역으로 사용할 수 있나요?
A3: 예, PLC 스플리터 는 수동적 인 상호 장치 입니다. 그들은 128 입력 신호를 하나의 출력 섬유로 결합 할 수 있습니다. 그러나 결합 손실이 높을 것이라는 점에 유의하십시오 (≥21 dB).
Q4: 출력 패널에 사용할 수있는 연결 장치 유형은 무엇입니까?
A4: 표준 옵션에는 SC/APC (FTTH에서 가장 흔한), SC/UPC, LC/UPC 또는 FC/APC가 있습니다. 특정 커넥터 인터페이스를 확인하려면 저희에게 연락하십시오.
Q5: 이 패널은 어떤 래크 높이 (U) 를 필요로 합니까?
A5: 랙 높이는 설계 및 포트 밀도에 따라 다릅니다. 1 × 128 스플리터 일반적으로 2U, 3U 또는 4U 높이에 제공됩니다. 정확한 크기를 위해 저희에게 연락하십시오.
Q6: 야외 캐비닛에서 분할기는 얼마나 온도 안정적인가?
A6: 이 장치는 -40°C에서 +85°C까지 작동하므로 야외 캐비닛, 헤드엔드 룸 또는 온도 조절이 불가능한 중앙 사무실에 적합합니다.
Q7: 내부에는 몇 개의 스플리터 모듈이 있나요? 1x16 또는 1x32 모듈이 캐스케이드되어 있나요?
A7: 1×128 스플리터 는 단일 고 일률성 PLC 칩 또는 더 작은 모듈을 캐스케이딩하여 구현할 수 있습니다. 구체적인 내부 구성 세부 사항에 대해 우리의 판매 팀과 연락하십시오.
Q8: 보증 기간은 얼마입니까?
A8: 표준 보증은 1 년이며, 제조 결함에 대한 무료 수리와 함께 인위적 결함을 포함합니다.
Q9: 대량 주문 전에 샘플을 얻을 수 있습니까?
A9: 예, 우리는 샘플을 제공합니다. 당신의 커넥터와 섬유 길이 요구 사항을 지정하십시오.
Q10: 고밀도 패널의 출력 커넥터를 어떻게 청소합니까?
A10: 적절한 어댑터 (SC 또는 LC) 를 갖춘 한 클릭 청소기 또는 카세트 청소기를 사용하십시오. 전면 패널 설계는 인접 섬유를 방해하지 않고 개별 청소를 허용합니다.
