제품 설명

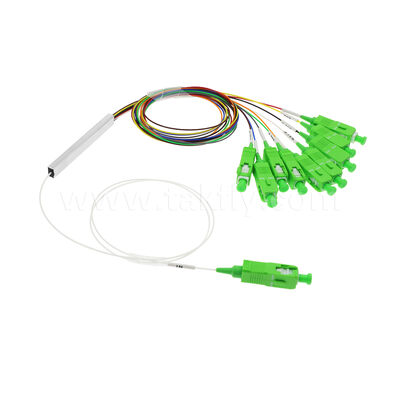

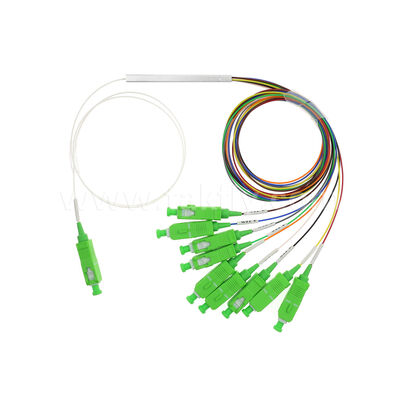

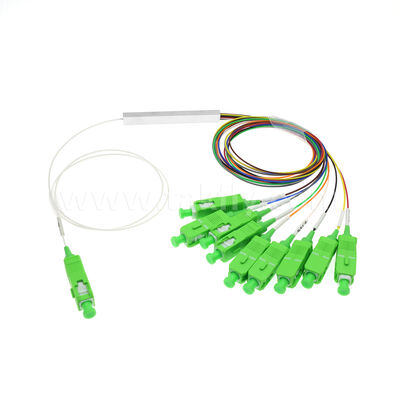

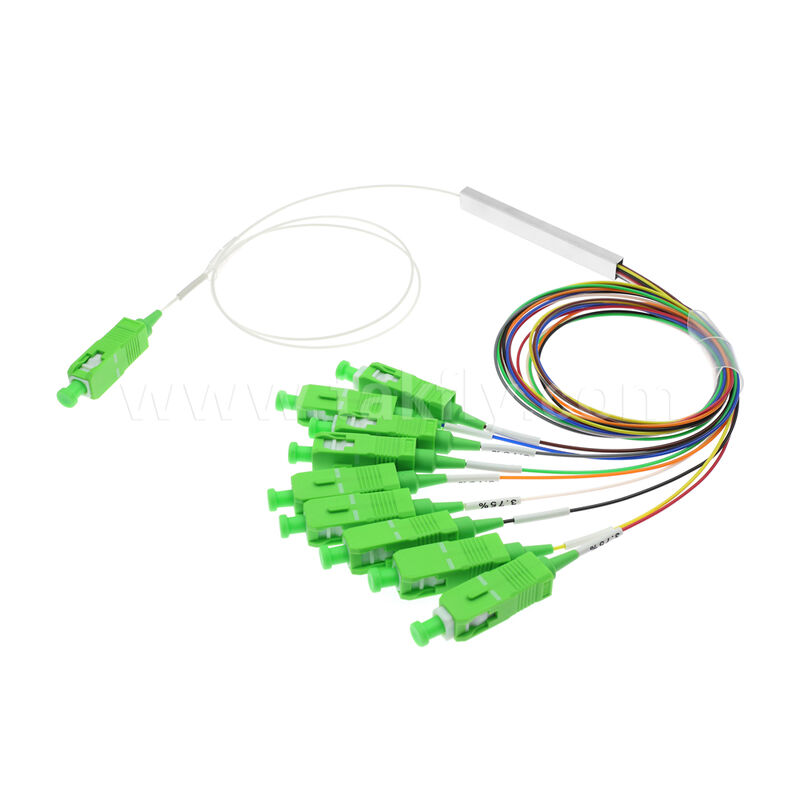

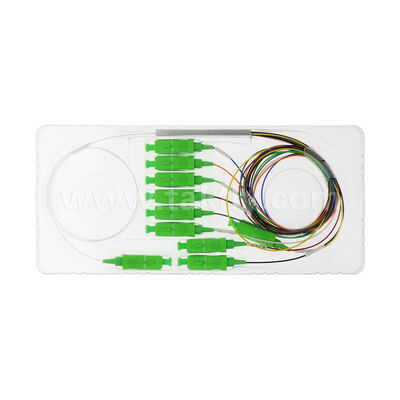

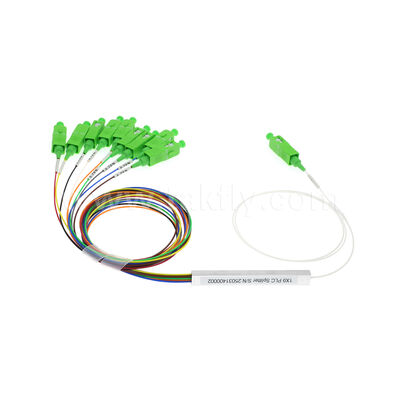

1X9 미니 O.9mm PLC 스플리터
제품 개요
이 PLC 스플리터에는 1 * 9 채널 구성이 특징이며, 하나의 입력을 9 개의 출력 포트로 균등하게 분할합니다. 컴팩트 미니 패키지는 0.9mm 외부 지름 섬유를 사용합니다.고밀도 섬유 유통 장비 및 제한된 공간의 설비에 적합합니다..
평면 광파 회로 기술을 기반으로 안정적인 분할 균일성을 제공합니다. 작동 파장 범위는 1260nm에서 1650nm까지 적용되며 수동 광 네트워크와 호환됩니다.삽입 손실 및 균일성 매개 변수는 IEC 61753-2 표준을 충족합니다.-40 °C에서 +85 °C까지의 작동 온도 범위는 야외 캐비닛이나 가입자 종료 상자에 배치 할 수 있습니다.
사용 가능한 옵션
- 커넥터 타입: 누적 / LC / SC 커넥터
- 부하 크기: 요청에 따라 사용자 정의
- 섬유 종류: G.657A1 / G.652D 등
주요 특징
- 광대역 운영 파장
- 낮은 삽입 손실
- 낮은 PDL
- 콤팩트 한 디자인
- 좋은 채널 간 통일성
- 높은 신뢰성 과 안정성
제품 데이터
| 작동 파장 ((nm) | 1260년~1650년 | 검사 날짜 | 2025년 3월 14일 |
| P/N | 1x9-0.9-0.5M-SC/APC | S/N | 25031400002 |
| 섬유 종류 | G657A1 | 섬유 길이 ((m) | >=0.5 |
| 커넥터 타입 | SC/APC | 패키지 크기 (mm) | 60x7x4 |
| 저장 온도 | -40~+85°C | 작동 온도 | -40~+85°C |
신청서
- 전기통신 부문
- PON 시스템
- FTTH/FTTX 광학 유통망
- CATV 신호 분할
- 비디오 전송
- 수동 광적 LAN (POL)
- 섬유 배포 프레임 (ODF) 내부 연결
- 데이터 센터 분할 링크
성능 사양
| 항목 | IL ((dB) | PDL (dB) | RL(dB) | ||||||
|---|---|---|---|---|---|---|---|---|---|
| 파장 ((nm) | @1310 | @1490 | @1550 | @1310 | @1490 | @1550 | @1310 | @1490 | @1550 |
| 스펙. | 맥스16.30 | 맥스0.25 | > 65 | ||||||
| 항구 70% | 2.04 | 1.77 | 1.67 | 0.04 | 0.01 | 0.09 | 합격 | 합격 | 합격 |
| 항구 -3.75% | 16.06 | 16.03 | 16.09 | 0.06 | 0.08 | 0.08 | 합격 | 합격 | 합격 |
| 항구 -3.75% | 16.17 | 16.14 | 15.61 | 0.05 | 0.06 | 0.06 | 합격 | 합격 | 합격 |
| 항구 -3.75% | 15.81 | 15.93 | 15.99 | 0.08 | 0.04 | 0.09 | 합격 | 합격 | 합격 |
| 항구 -3.75% | 16.02 | 15.67 | 15.68 | 0.06 | 0.09 | 0.04 | 합격 | 합격 | 합격 |
| 항구 -3.75% | 15.90 | 15.98 | 15.94 | 0.09 | 0.05 | 0.05 | 합격 | 합격 | 합격 |
| 항구 -3.75% | 15.64 | 15.68 | 15.61 | 0.01 | 0.07 | 0.01 | 합격 | 합격 | 합격 |
| 항구 -3.75% | 15.76 | 16.18 | 15.61 | 0.08 | 0.05 | 0.02 | 합격 | 합격 | 합격 |
| 항구 -3.75% | 15.69 | 15.84 | 15.79 | 0.04 | 0.03 | 0.02 | 합격 | 합격 | 합격 |
| 입력 | 제1호 | 제1호 | |||||||
| 맥스 | 16.17 | 16.18 | 16.09 | 0.09 | 0.09 | 0.09 | 제1호 | ||
| 미니. | 15.64 | 15.67 | 15.61 | 0.01 | 0.01 | 0.01 | 제1호 | ||
| 평균 | 14.34 | 14.35 | 14.22 | 0.06 | 0.05 | 0.05 | 제1호 | ||
| 균일성 (s1.0dB) | 0.53 | 0.51 | 0.48 | 지침 (dB) | >55 |
기술 사양
| 항목 | 매개 변수 |
|---|---|
| 작동 파장 ((nm) | 1260 ~ 1650 |
| 섬유 종류 | ITU-T G657A1, G657A2 및 G.652D |
| 최대.온도 안정성 (dB) | 0.5 (일반 0.3) |
| 작동 온도 (°C) | -40 ~ +85 |
| 저장 온도 (°C) | -40 ~ +85 |
종류별로 스플리터 성능
| 타입 ((1*N) | 1*2 | 1*4 | 1*8 | 1*16 | 1*32 | 1*64 |
|---|---|---|---|---|---|---|
| 최대 삽입 손실 (dB) | 3.9 | 7.2 | 10.3 | 13.5 | 16.8 | 20.3 |
| 최대.일관성 (dB) | 0.8 | 0.8 | 0.8 | 1.0 | 1.5 | 2.0 |
| 분.회수 손실 (dB) | 55 | |||||
| 최대.PDL (dB) | 0.2 | 0.3 | 0.3 | 0.3 | 0.3 | 0.5 |
| 타입 ((2*N) | 2*2 | 2*4 | 2*8 | 2*16 | 2*32 | 2*64 |
|---|---|---|---|---|---|---|
| 최대 삽입 손실 (dB) | 4.2 | 7.5 | 10.6 | 13.9 | 17.2 | 20.8 |
| 최대.일관성 (dB) | 0.8 | 1.0 | 1.2 | 1.5 | 1.8 | 2.0 |
| 분.회수 손실 (dB) | 55 | |||||
| 최대.PDL (dB) | 0.2 | 0.3 | 0.3 | 0.3 | 0.3 | 0.5 |
참고:모든 측정은 실온에서 수행되며, 연결 장치는 포함되지 않습니다.
자주 묻는 질문
Q: 제조업자인가요?
A: 예, 우리는 제조업체, FTTH 솔루션 및 데이터 센터 전체 솔루션 공급 업체입니다.
Q: MOQ는 얼마인가요?
A: MOQ는 1pcs가 될 수 있지만 가격은 경쟁적이지 않습니다. 더 많은 양, 가격은 더 경쟁적입니다.
Q: 당신은 FOB 가격을 인용 할 수 있습니까?
A: 예. 우리는 항공, DHL, TNT, UPC, FEDEX 등으로 배달할 수 있습니다. 큰 양은 바다로 배달합니다.우리는 물류와 납품 시간으로 가격을 인용 할 수 있습니다 당신이 우리에게 수량과 자세한 요구 사항을 알려 후에.
Q: 품질은 어떠세요?
A: 우리의 생산은 IEC, 유럽 표준에 따라. CE, ISO, RoHS, CPR, ANATEL 인증. 모든 제품은 배달 전에 100% 테스트됩니다.
질문: 납품시간은 얼마인가요?
A: 그것은 양과 제품에 달려 있습니다. 광섬유 패치 케이블의 경우, 리드 시간은 5000pcs 내에서 2-3 일일일 수 있습니다. 우리는 재고에 일반 제품을 유지하고 긴급 주문을 처리 할 수 있습니다.
Q: 보증금은 얼마인가요?
A: 다른 제품에 따라, 우리는 배달 이후 패치 코드에 1 년 보증이 있지만, 비 인위적 손상에 대한 책임이 있습니다. 인위적 손상에 대해서는 무료로 수리 할 수 있습니다,화물 수송은 당신 쪽에서 지불됩니다..
질문: 당신의 포장지는 무엇입니까?
A: 국제 수출 표준 패키지. 당신은 패키지에 당신의 로고를 인쇄해야 하는 경우, 우리는 인용하기 전에 알려주세요.
Q: OEM/ODM을 제공 할 수 있습니까?
A: 예, 우리는 할 수 있습니다. 모든 제품은 OEM / ODM를 받아 들인다. 우리는 기밀 계약에 서명 할 수 있습니다.
Q: 샘플 좀 드릴까요?
A: 그것은 어떤 제품에 달려 있습니다. 무료 샘플은 $ 10 아래 제공됩니다. 화물 배송 전에 구매자가 지불됩니다.
질문: 어떻게 주문할 수 있나요?
A: 1. 우리에게 제품 이름, 사양 및 양과 함께 우편 또는 조사를 보내십시오. 당신이 FOB, CIF, CFR 가격을 필요로하는 경우 수신 주소를 제공하십시오.
2우리는 납부 시간으로 우리의 요금을 제공 할 것입니다.
3요금이 확정되면 우리 은행 계좌로 PI를 보낼 것입니다.
4지불 받은 후 생산을 할 수 있습니다.
5배달 전에 수신자를 확인해 주세요
6추적 번호는 배달 후 제공 될 것입니다.
2우리는 납부 시간으로 우리의 요금을 제공 할 것입니다.
3요금이 확정되면 우리 은행 계좌로 PI를 보낼 것입니다.
4지불 받은 후 생산을 할 수 있습니다.
5배달 전에 수신자를 확인해 주세요
6추적 번호는 배달 후 제공 될 것입니다.
질문: 지불 기간은 얼마인가요?
A: T / T, 웨스턴 유니온, 페이팔, 머니 그램 한 번에. 큰 금액은 50% 예금, 50% 잔액 배달 전에 지불 할 수 있습니다.
추가 참고:같은 품질 기준으로, 시장에서 더 나은 가격을 얻을 수 있다면, TAKFLY 또한 같은 가격을 지원 할 수 있습니다.당신의 전문 제품 보조자가 되어 영광입니다..
