제품 설명

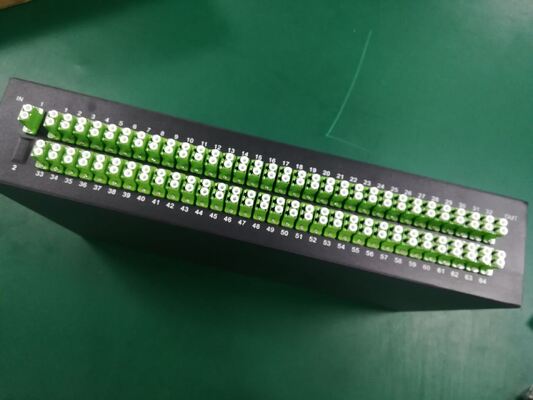

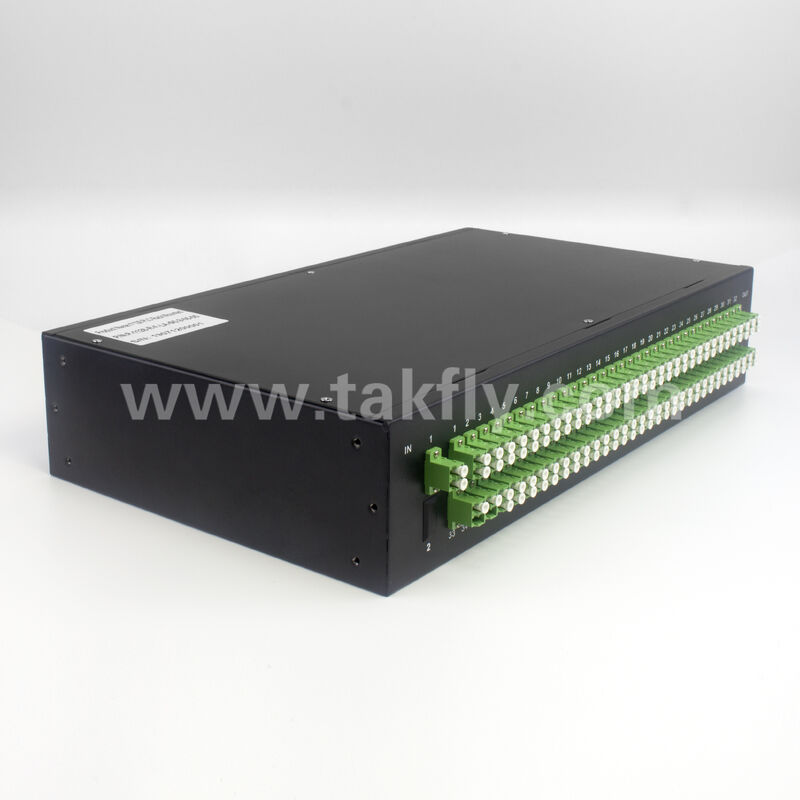

1*128 높은 포트 카운트 PLC 스플리터 랙 마운트 패치 패널
제품 이름:1*128 PLC 랙 마운트 스플리터 패치 패널
부문 번호:P-1128-RF-LA-Φ0.9-05-05
구성:1 입력 * 128 출력
부문 번호:P-1128-RF-LA-Φ0.9-05-05
구성:1 입력 * 128 출력
이 랙에 장착된 PLC 스플리터 패널은 1 * 128 평면 광파 회로 스플리터를 앞 패치 패널과 통합합니다.단위는 표준 19 인치 랙 마운트 장비를 갖추고 있습니다 (보통 포트 밀도에 따라 4U 또는 5U 높이)입력 섬유는 커넥터 어댑터 (LC 또는 SC와 같은) 를 사용하지만 128 출력 섬유는 0.9mm pigtails 또는 패널 커넥터로 앞 어댑터에 끝납니다. FTTH / FTTX 중앙 사무실을 위해 설계되었습니다.헤드엔드, 또는 유통 프레임 애플리케이션, 이 솔루션은 단일 광 신호를 여러 사용자에게 배포하는 데 이상적입니다.
전형적인 성능 사양
| 매개 변수 | 가치 |
|---|---|
| 작동 파장 | 1260~1650 nm |
| 삽입 손실 (최대) | ≤23.0 dB (기반적 ≤21.5 dB) |
| 균일성 (최대) | ≤2.5 dB |
| 양극화 의존적 인 손실 | ≤0.5 dB |
| 수익 손실 | ≥55 dB (연결기) |
| 지침 | ≥55 dB |
| 작동 온도 | -40°C ~ +85°C |
| 저장 온도 | -40°C ~ +85°C |
| 섬유 종류 | 입력: 2.0mm 또는 3.0mm; 출력: 0.9mm pigtail |
| 커넥터 타입 (입출력) | SC/APC, SC/UPC, LC/UPC 또는 지정된 경우 |
기계적 특성

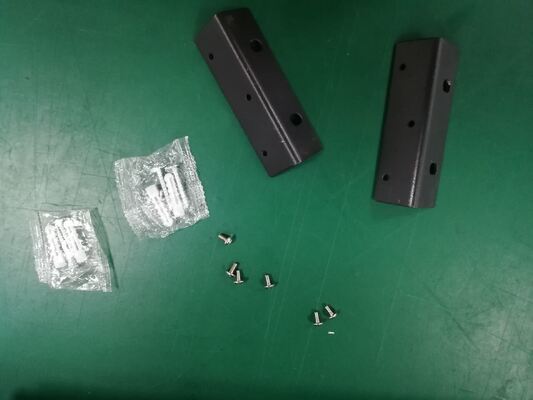

- 표준 19인치 래크 장착 장치, 미리 종료된 출력 커넥터
- 쉽게 청소하고 검사할 수 있는 제거 가능한 전면 패널
- 1에서 128까지의 뚜렷한 항구 표시
- 섬유 관리를 위한 선택적 스플라이스 트레이 또는 팬 아웃 키트
주요 특징
- 광대역 작동 파장
- 낮은 삽입 손실
- 낮은 양극화 의존적 손실 (PDL)
- 컴팩트 디자인
- 채널 간 균일성 우수
- 높은 신뢰성 및 안정성
신청서
- 전기통신망
- PON 시스템
- FTTH (집까지의 섬유)
- CATV 시스템
- 비디오 전송
기술 사양
성능 매개 변수
| 매개 변수 | 가치 |
|---|---|
| 작동 파장 (nm) | 1260 ~ 1650 |
| 섬유 종류 | ITU-T G657A1, G657A2 및 G.652D |
| 최대 온도 안정성 (dB) | 0.5 (일반 0.3) |
| 작동 온도 (°C) | -40 ~ +85 |
| 저장 온도 (°C) | -40 ~ +85 |
1*N 스플리터 성능
| 종류 | 1*2 | 1*4 | 1*8 | 1*16 | 1*32 | 1*64 |
|---|---|---|---|---|---|---|
| 최대 삽입 손실 (dB) | 3.9 | 7.2 | 10.3 | 13.5 | 16.8 | 20.3 |
| 최대 균일성 (dB) | 0.8 | 0.8 | 0.8 | 1.0 | 1.5 | 2.0 |
| 최대 PDL (dB) | 0.2 | 0.3 | 0.3 | 0.3 | 0.3 | 0.5 |
2*N 스플리터 성능
| 종류 | 2*2 | 2*4 | 2*8 | 2*16 | 2*32 | 2*64 |
|---|---|---|---|---|---|---|
| 최대 삽입 손실 (dB) | 4.2 | 7.5 | 10.6 | 13.9 | 17.2 | 20.8 |
| 최대 균일성 (dB) | 0.8 | 1.0 | 1.2 | 1.5 | 1.8 | 2.0 |
| 최대 PDL (dB) | 0.2 | 0.3 | 0.3 | 0.3 | 0.3 | 0.5 |
참고: 단속기를 제외한 모든 측정은 실내 온도에서 수행됩니다. 모든 유형의 최소 회귀 손실: 55 dB
자주 묻는 질문
제품 FAQ
Q1: 1*128 PLC 스플리터의 목적은 무엇입니까?
A1: 하나의 입력 광 신호를 128개의 동일한 전력 출력 신호로 나눈다.대규모 FTTH/PON 네트워크 (최고 128명의 사용자를 서비스하는 단일 OLT 포트) 및 CATV 광학 유통 시스템에서 일반적으로 사용됩니다..
Q2: 1*128 스플리터에 대한 전형적인 삽입 손실은 무엇입니까?
A2: 이론적 손실은 대략 21.0 dB입니다. 추가 손실과 커넥터 손실을 포함하면 전체 삽입 손실은 ≤23.0 dB (유례), 업계 표준에 따라 최대 ≤26.0 dB입니다.
Q3: 이 스플리터는 역으로 사용할 수 있나요?
A3: 네, PLC 스플리터들은 수동 상호 장치입니다. 128개의 입력 신호를 하나의 출력 섬유로 결합할 수 있습니다.그러나 결합 손실이 높을 것이며 (≥ 21 dB) 역반응을 제어해야한다는 점에 유의하십시오..
Q4: 출력 패널에 사용할 수있는 연결 장치 유형은 무엇입니까?
A4: 표준 옵션에는 SC/APC (FTTH에서 가장 흔한), SC/UPC, LC/UPC 또는 FC/APC가 포함됩니다. 귀하의 요구 사항에 대한 특정 커넥터 인터페이스를 확인하려면 저희에게 연락하십시오.
Q5: 이 패널은 어떤 래크 높이 (U) 를 필요로 합니까?
A5: 랙 높이는 설계 및 포트 밀도에 따라 다릅니다. 1 * 128 스플리터 일반적으로 2U, 3U 또는 4U 높이에 제공됩니다. 이 특정 모델의 정확한 크기를 위해 저희에게 연락하십시오.
Q6: 야외 캐비닛에서 분할기는 얼마나 온도 안정적인가?
A6: 이 장치는 -40°C에서 +85°C까지 작동하므로 야외 캐비닛, 헤드엔드 룸 또는 온도 조절이 불가능한 중앙 사무실에 적합합니다.
Q7: 내부에는 몇 개의 스플리터 모듈이 있습니까? 1*16 또는 1*32 모듈이 캐스케이드되어 있습니까?
A7: 1*128 스플리터는 단일 고 일률성 PLC 칩 또는 더 작은 모듈을 캐스케이딩하여 구현할 수 있습니다. 구체적인 내부 구성 세부 사항에 대한 판매 팀과 연락하십시오.
Q8: 보증 기간은 얼마입니까?
A8: 표준 보증은 1 년이며, 제조 결함에 대한 무료 수리와 함께 인위적 결함을 포함합니다.
Q9: 대량 주문 전에 샘플을 얻을 수 있습니까?
A9: 예, 우리는 샘플을 제공합니다. 당신의 커넥터와 섬유 길이 요구 사항을 지정하십시오.
Q10: 고밀도 패널의 출력 커넥터를 어떻게 청소합니까?
A10: 적절한 어댑터 (SC 또는 LC) 를 갖춘 한 클릭 청소기 또는 카세트 청소기를 사용하십시오. 전면 패널 설계는 인접 섬유를 방해하지 않고 개별 청소를 허용합니다.
회사 FAQ
Q1: 제조업자인가요?
A1: 예, 우리는 2000년에 설립된 중국 첸젠에 본사를 둔 제조업체 및 FTTH 솔루션/데이터 센터 솔루션 공급자입니다.
Q2: 귀하의 최소 주문 양은 무엇입니까?
A2: MOQ는 1 조각이 될 수 있지만 더 큰 양은 더 경쟁력있는 가격을 받습니다.
Q3: 당신은 FOB 가격을 제공합니까?
A3: 예. 우리는 항공 (DHL, TNT, UPS, FEDEX) 또는 해상 (대량 배송) 을 통해 배송합니다. 우리는 운송 비용과 배송 시간표를 포함한 FOB 요금을 제공합니다.
Q4: 당신의 제품 품질은 무엇입니까?
A4: 우리의 생산은 CE, ISO, RoHS, CPR 및 ANATEL 인증을 가진 IEC 및 유럽 표준을 준수합니다. 모든 제품은 배달 전에 100% 테스트됩니다.
Q5: 배송시간은 얼마인가요?
A5: 양과 제품 종류에 따라 달라집니다. 섬유 점퍼: 최대 5000개까지 2-3 일일. 우리는 일반 제품의 재고를 유지하고 긴급 주문을 처리합니다.
Q6: 당신의 패키지는 무엇입니까?
A6: 국제 수출 표준 패키지. 주문 로고 인쇄 가 가능 합니다.
Q7: OEM/ODM 서비스를 제공합니까?
A7: 예, 모든 제품은 OEM/ODM 주문을 받아 들입니다. 우리는 NDA를 서명 할 수 있습니다.
Q8: 어떻게 주문할 수 있나요?
A8: 1. 제품 사양 및 양과 함께 조사를 보내십시오. 2. 우리는 배달 시간표와 함께 견적을 제공합니다. 3. 견적을 확인하고 PI를 수신합니다. 4. 지불 후 생산이 시작됩니다. 5.수신자 정보를 확인6. 운송 후 추적 번호를 수신합니다.
Q9: 지불 방법은 무엇입니까?
A9: T/T, 웨스턴 유니온, 페이팔, 머니그램. 큰 주문: 50% 보증금, 50% 출하 전에 잔액.
Q10: 샘플을 요청할 수 있나요?
A10: $ 10 이하의 제품에는 무료 샘플이 제공됩니다. 배송 비용은 배송 전에 구매자가 지불합니다.
Q11: 가격 일치 정책은 무엇입니까?
A11: 같은 품질 기준으로 시장에서 더 나은 가격을 찾으면 우리는 그 가격에 맞을 수 있습니다.
