제품 설명

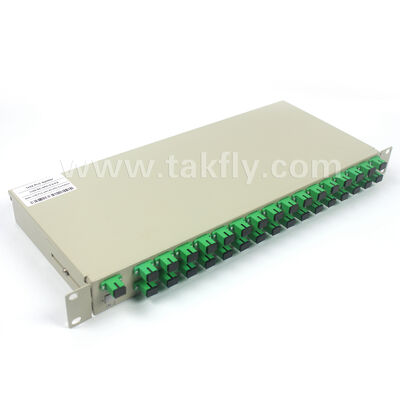

1*2 ~ 1*32 PLC 스플리터 시리즈 완성 - 중앙 사무실용 1U 랙 섀시
제품개요
이 랙 마운트 PLC 광 분배기 시리즈는 통신 장비 랙의 중앙 집중식 설치를 위해 설계된 표준 19인치 1U 인클로저를 특징으로 합니다. 평면 광파 회로(PLC) 기술을 기반으로 하는 이 제품은 ODN(광 분배 네트워크)의 광 전력 분배에 사용되며 FTTH/FTTB 액세스 네트워크 시나리오를 지원합니다. 전체 시리즈는 PON 네트워크 배포에 적합한 통합 SC/APC 인터페이스를 통해 1*2에서 1*32까지의 분할 비율을 포괄합니다.
핵심사양 및 모델 목록
| 모델 | 분할 비율 | 커넥터 유형 | 피그테일 사양 | 라벨 정보 |
|---|---|---|---|---|
| TAK‑PLC‑1*2 | 1*2 | SC/APC | 2.0mm, 0.5m | 1*2 PLC 분배기 / 1*2-SC-APC-2.0-0.5 |
| TAK‑PLC‑1*4 | 1*4 | SC/APC | 2.0mm, 0.5m | 1*4 PLC 분배기 / 1*4-SC-APC-2.0-0.5 |
| TAK‑PLC‑1*8 | 1*8 | SC/APC | 2.0mm, 0.5m | 1*8 PLC 분배기 / 1*8‑SC‑APC‑2.0‑0.5 |
| TAK‑PLC‑1*16 | 1*16 | SC/APC | 2.0mm, 0.5m | 1*16 PLC 분배기 / 1*16‑SC‑APC‑2.0‑0.5 |
| TAK‑PLC‑1*32 | 1*32 | SC/APC | 2.0mm, 0.5m | 1*32 PLC 분배기 / 1*32‑SC‑APC‑2.0‑0.5 |
메모:라벨에서 "2.0‑0.5"는 외경 2.0mm 피그테일, 길이 0.5m를 나타냅니다. SC/APC 커넥터는 끝이 각진 녹색이고 반사 손실이 ≥55dB이며 CATV + 데이터 혼합 서비스 시나리오에 적합합니다.
기술적인 매개변수
| 매개변수 | 1*2 | 1*4 | 1*8 | 1*16 | 1*32 | 1*64 | 2*2 | 2*4 | 2*8 | 2*16 | 2*32 | 2*64 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 작동 파장(nm) | 1260~1650 | 1260~1650 | 1260~1650 | 1260~1650 | 1260~1650 | 1260~1650 | 1260~1650 | 1260~1650 | 1260~1650 | 1260~1650 | 1260~1650 | 1260~1650 |
| 최대. 삽입 손실(dB) | 3.9 | 7.2 | 10.3 | 13.5 | 16.8 | 20.3 | 4.2 | 7.5 | 10.6 | 13.9 | 17.2 | 20.8 |
| 최대. 균일성(dB) | 0.8 | 0.8 | 0.8 | 1.0 | 1.5 | 2.0 | 0.8 | 1.0 | 1.2 | 1.5 | 1.8 | 2.0 |
| 최대. PDL(dB) | 0.2 | 0.3 | 0.3 | 0.3 | 0.3 | 0.5 | 0.2 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 |
| 반사 손실(dB) | ≥55 | ≥55 | ≥55 | ≥55 | ≥55 | ≥55 | ≥55 | ≥55 | ≥55 | ≥55 | ≥55 | ≥55 |
| 지향성(dB) | ≥55 | ≥55 | ≥55 | ≥55 | ≥55 | ≥55 | ≥55 | ≥55 | ≥55 | ≥55 | ≥55 | ≥55 |
| 작동온도(℃) | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 |
| 보관온도(℃) | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 |
테이블 참고사항:삽입 손실, 균일성 및 PDL 값은 제조업체에서 제공합니다(실온에서 측정, 커넥터 손실은 포함되지 않음). 반사 손실 ≥55dB는 SC/APC 커넥터 성능(각진 끝면)을 기준으로 하며 IEC 61753‑2를 준수합니다. 작동 파장, 지향성, 작동 온도 및 보관 온도는 산업 표준(IEC 61753‑2 및 Telcordia GR‑1209/1221)을 준수합니다. 배송된 제품의 자세한 테스트 데이터는 배송된 제품에 동봉된 검사 보고서를 참조하세요.
제품특징
기술 및 성능
- 평면 광파 회로(PLC) 기술을 기반으로 분할 균일성 ≤0.5dB(일반)
- 파장에 민감하지 않으며 EPON, GPON 및 XGS-PON의 공존을 지원합니다.
- 안정적인 삽입 손실, 기존 FBT 스플리터보다 우수함
장착 및 보호
- 19인치 표준 1U 랙 마운트 인클로저, 모든 표준 통신 랙에 적합
- 정전기 방지 코팅 처리된 냉간 압연 강철 하우징
- 중앙 사무실의 중앙 집중식 관리, 케이블 연결 및 유지 관리를 용이하게 합니다.
인터페이스 및 호환성
- 통합 SC/APC 녹색 커넥터, 각진 종단면으로 낮은 반사 손실 보장
- 표준화된 피그테일 사양(2.0mm, 0.5m), 주류 OLT 장비 및 광분배 프레임(ODF)과 호환 가능
- 빠른 삽입/제거 및 오류 찾기 지원
전체 범위

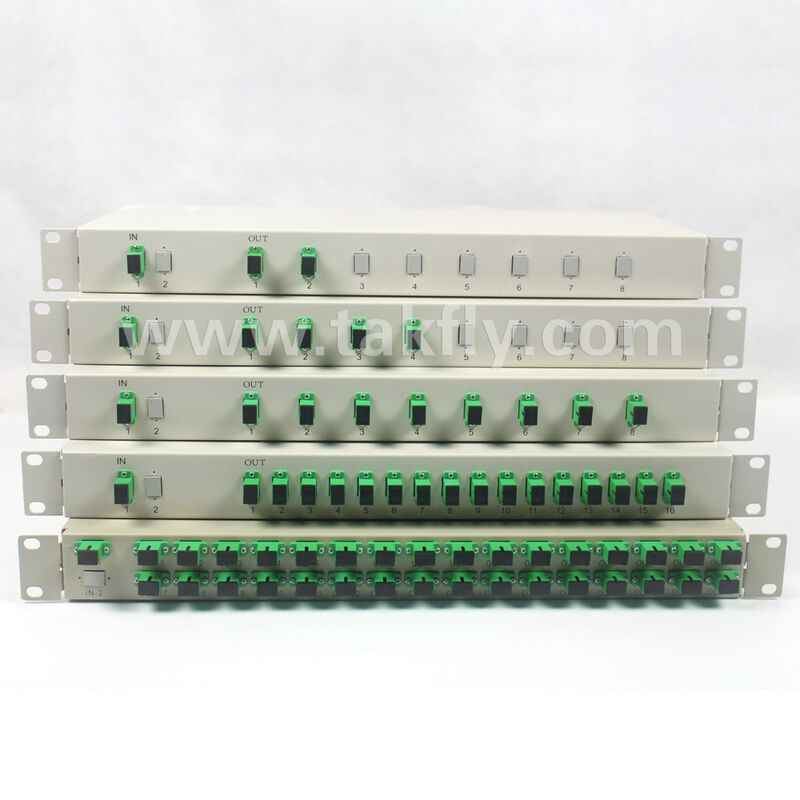

- 1*2에서 1*32까지의 완전한 분할 비율 매트릭스
- 소규모 노드에서 대규모 중앙 사무실까지 다양한 분할 요구 사항을 충족합니다.
일반적인 응용 분야
통신업체 FTTH 광대역 액세스 네트워크
OLT 헤드엔드에 배포되어 단일 OLT 신호를 여러 가입자 ONT 터미널에 배포합니다.
HFC 하이브리드 광섬유 동축 네트워크
SC/APC 인터페이스의 낮은 반사 손실은 CATV 비디오 신호 품질을 보장합니다. 동시 데이터 + 방송 서비스 전달을 지원합니다.
기업 사설망/캠퍼스 네트워크
광섬유 링크 신호 분할, 서비스 중복성 및 대역폭 확장에 사용됩니다. 다중 서비스 노드 액세스 요구 사항을 충족합니다.
기계적 치수 및 환경
| 목 | 사양 |
|---|---|
| 인클로저 유형 | 19인치 1U 랙 마운트 |
| 인클로저 치수(W*D*H) | 483*250*44.5mm(일반) |
| 인클로저 재질 | 냉간압연강판, 정전기 방지 코팅 |
| 장착 방법 | 랙에 나사로 고정(마운팅 이어 포함) |
| 작동 온도 | -40℃ ~ +85℃ |
| 보관 온도 | -40℃ ~ +85℃ |
| 상대습도 | ≤95%(비응결) |
주문 정보
| 모델 | 분할 비율 | 커넥터 | 피그테일 사양 |
|---|---|---|---|
| TAK‑PLC‑1*2 | 1*2 | SC/APC | 2.0mm, 0.5m |
| TAK‑PLC‑1*4 | 1*4 | SC/APC | 2.0mm, 0.5m |
| TAK‑PLC‑1*8 | 1*8 | SC/APC | 2.0mm, 0.5m |
| TAK‑PLC‑1*16 | 1*16 | SC/APC | 2.0mm, 0.5m |
| TAK‑PLC‑1*32 | 1*32 | SC/APC | 2.0mm, 0.5m |
비고:요청 시 맞춤형 피그테일 길이(예: 1.0m, 1.5m)를 이용할 수 있습니다. 커넥터 옵션: SC/UPC, LC/APC 등 주문 시 지정하십시오.
