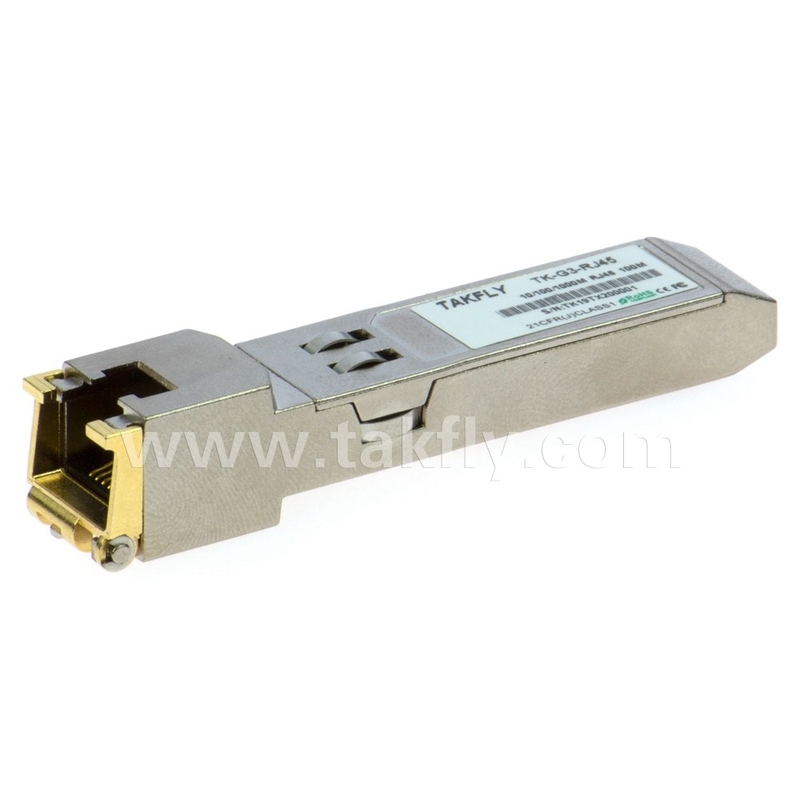

10/100BASE-T 구리 SFP 트랜시버 지원 SFP 기반 스위치
제품 상세 정보:
| Place of Origin: | Guangdong, SHENZHEN |
| 브랜드 이름: | TAKFLY |
| 인증: | CE,ROHS,REACH,ISO9001,ISO14001 |
| Model Number: | TK-G2-RJ45 |
결제 및 배송 조건:
| Minimum Order Quantity: | 1 Pices |
|---|---|
| 가격: | US$0.01 ~ US$1200/PC |
| Packaging Details: | spone + box + carton |
| Delivery Time: | 3-7working days |
| Payment Terms: | L/C,D/A,D/P,T/T,Western Union,MoneyGram |
|
상세 정보 |
|||
| Model No: | fiber optic Connector | Atorage Temperatuture: | -40°C~85℃ |
|---|---|---|---|
| Wiring Devices: | ODF | Color: | customization |
| Free Sample: | Yes | Connector Outer Diameter: | 3.0mm, 2.0mm, 0.9mm |
| Housing Color: | Blue, Green, Beige | Transmission Medium: | Single-Mode/ Mulit-Mode |
| Feature: | waterproof | Material: | Plastic |
| Interchangeability: | ≤0.2dB | Fiber Mode: | 62.5/125µm OM1, 50/125µm OM2 |
| Port: | Fiber hub Box from NINGBO Port | Model Name: | Fiber Optics Connector |
| Weight: | 2kg | Repeatability: | ≤0.2dB |
| Fiber Diameter: | 125μm | Assembly Type: | Mechanical |
| Connector Module: | 3.0mm | Connector Cable Od: | 0.9mm ,2.0mm, 3.0mm |
| Durability: | ≥1000 times | Production Capacity: | 700000pieces/Month |
| Polishing Type: | UPC, APC | Filler: | Optical Silicone Grease |
| Endurance: | 500 cycles | Operating Temperature: | -40°C to +85°C |
| Connector Return Loss: | SMF: UPC≥50, APC≥60 ;MMF: ≥30 | Salt Spray: | 500h |
| Installation Time: | Within 60s ( No fiber cut ) | Package: | SMD,QFN-20,NRF24L01,poly bag,Fiber Optic |
| Type: | Voltage Regulator,Logic ICs,transceiver module,Single mode single fiber bi-directional transmission,Drive IC | D/c: | Newest,NEW,2013+,1234,RF Transceiver and Receiver Module |
| Distance: | 20KM,300m,3KM | Application: | Telecommunication,Alarm,Computer,Video monitor system,1X fiber channel |
| Operating temperature: | Standard,-40~85,-10°C ~ 70°C | Wavelength: | 1310nm/1550nm,850nm,1490nm/1310nm,1310NM 1270NM |
| Product name: | EPON OLT PX20+,433mhz uart Transceiver Module,1.25g bidi sfp optical module,SFP+ Transceiver,1.25G sfp module 1310/1550nm 10km sfp transceiver module | Warranty: | 365days,3 Years,1 years |
| Supply voltage: | 1.9-3.6V,0~110,2.7 V ~ 5.5 V,Common | 인증: | RoHS,CE RoHS FCC,ISO9001 ISO14001; CE |
| Shipping by: | DHL\UPS\Fedex\EMS\HK Post | Skype: | michella_fang,chaizhiquan91,Thomas65339 |
| Power supply: | 3.3V | Data transfer rate: | 155M,10G |
| Voltage: | 1.9~3.6V,Standard | Source: | FP,VCSEL / PIN |
| Dissipation power: | 0.1w,W | Condition: | New,100% Original new |
| 강조하다: | 100Base-T 구리 SFP 송신기,APC 폴리싱 타입 구리 SFP 송신기 |
||
제품 설명
특징
- 뜨거운 플러그로 연결 가능한 SFP 발자국린트
-
완전히 금속 장치 낮은 EMI
-
콤팩트 RJ-45 연결 장치
-
지원합니다. RX_LOS (손실)f 신호 기능
-
호환성 와 함께 IEEE802.3u
-
접근 신체적 층 2선 se를 통한 IC리알 버스
-
A 10/ 100기본-TX/ 100기본-외환 변환기
-
작업실 온도 범위 -40°C 에+85°C (산업)
신청서
이건 100Base-TX Copper SFP 트랜시버가 SFP를 지원합니다. 기초 switch100Base-FX 항구 그 받아들여표준 100기지-외환 광학 SFP.
설명
TK-G2-RJ45구리작은양식플러그ᄂ(SFP)송신기모듈이구체적으로설계에 대해변환100기지-외환NRZI항구인터페이스에10/ 100기지-TX 인터페이스 와 함께RJ45커넥터.의송신기모듈이의SFP멀티 소스 계약(MSA)그리고IEEE802.3u그리고뜨겁다플러그 가능성의모듈유연하고 쉬운 방법을 제공합니다될 것설치된로SFPMSA준수항구에어떤 것시간없이의중단의온라인에서 작동하는 호스트 장비. SFP 트랜스이버 사용 한 통합 RJ-45 용도: 트랜스포머 및 PHY IC.
핀 정의
핀 다이어그램
그림 1. 핀 정의
핀 설명
|
핀 |
신호 이름 |
설명 |
플러그 세그. |
참고문서 |
|
1 |
VEET |
송신기 지상 |
1 |
|
|
2 |
TX 결함 |
송신기 오류 표시 |
3 |
참고1 |
|
3 |
TX 장애인 |
NC |
3 |
참고2 |
|
4 |
MOD_DEF(2) |
SDA 시리즈 데이터 신호 |
3 |
참고3 |
|
5 |
MOD_DEF ((1) |
SCL 시리즈 시계 신호 |
3 |
참고3 |
|
6 |
MOD_DEF(0) |
TTL 낮은 |
3 |
참고3 |
|
7 |
비율 선택 |
연결되지 않습니다 |
3 |
|
|
8 |
로스 |
신호 손실 |
3 |
참고 4 |
|
9 |
VEER |
수신기 지상 |
1 |
|
|
10 |
VEER |
수신기 지상 |
1 |
|
|
11 |
VEER |
수신기 지상 |
1 |
|
|
12 |
RX- |
Inv. 수신 데이터 종료 |
3 |
참고: 5 |
|
13 |
RX+ |
수신 데이터 종료 |
3 |
참고: 5 |
|
14 |
VEER |
수신기 지상 |
1 |
|
|
15 |
VCCR |
수신기 전력 공급 |
2 |
|
|
16 |
VCCT |
송신기 전력 공급 |
2 |
|
|
17 |
VEET |
송신기 지상 |
1 |
|
|
18 |
TX+ |
전송 데이터 들어와 |
3 |
참고: 6 |
|
19 |
TX- |
Inv. 전송 데이터 들어와 |
3 |
참고: 6 |
|
20 |
VEET |
송신기 지상 |
1 |
|
참고문서:
플러그 다음: 뜨거운 동안 핀 융합 순서 플러그
1) TX 잘못 지원되지 않고 있습니다 항상 콩발산 에 땅.
2) TX 비활성화 이 NC
3) Mod-Def 0 1,2이것은 모듈 정의 핀입니다. 그들은 해야 합니다. 될 것 당겨 정신을 차리고h 4.7K까지 10K 저항 호스트 보드의 당기 전압 shaVccT 또는 VccR가 될 것입니다.
Mod-Def 0는 모듈에 의해 표시 그 의 모듈 이 현재 Mod-Def 1은 두 개의 유선 시리즈의 시계 라인입니다 인터페이스 에 대해 연쇄 신분
Mod-Def 2는 데이터 li입니다두 개의 와이어 시리즈 시리즈 인터페이스 신분
4) 로스 이 한 열렸어 수집기 출력 w어서 해야 합니다. 될 것 당겨 위로 와 함께 a 47k~ 10kΩ 저항 당겨 위로 전압 사이 2.0V 그리고 Vcc+0.3V 논리 1은 신호 손실을 나타냅니다. 논리 0 표시합니다 정상 작동 들어와 의 낮은 스타te, 의 출력 될 것 당겨 에 덜 0.8V 보다
5) RD-/+: 이것들 있습니다. 의 분차 수신기 출력. 그들은 있습니다. AC 결합, 분차 라인 와 함께 100 분차 종료 내부에 모듈
6) TD-/+: 이것들 있습니다. 의 다른 것유연성 송신기 입력 그들은 있습니다. AC 결합, 분차 라인 와 함께 100 분차 종료 내부에 모듈
+3.3V 볼트 전력 인터페이스
|
매개 변수 |
기호 |
분 |
유형 |
맥스 |
단위 |
참고/조건 |
|
공급 전류 |
IS |
|
320 |
375 |
mA |
1.2W 최대 전력 범위 전압 및 온도 주의 사항 참조 아래 참고 |
|
입력 전압 |
Vcc |
3.13 |
3.3 |
3.47 |
V |
GND로 참조 |
|
최대 전압 |
Vmax |
|
|
4 |
V |
|
저속 신호, 전기트론적 특성
|
매개 변수 |
기호 |
분 |
맥스 |
단위 |
참고/조건 |
|
SFP 출력 낮은 |
VOL |
0 |
0.5 |
V |
4.7k에서 10km까지 host_Vcc, 측정 에 연결 장치의 호스트 변 |
|
SFP 출력 높은 |
VOH |
host_Vcc -0.5 |
host_Vcc + 0.3 |
V |
4.7k에서 10km까지 host_Vcc, 측정 에 연결 장치의 호스트 변 |
|
SFP 입력 낮은 |
VIL |
0 |
0.8 |
V |
4.7k에서 SFP 쪽에서 측정된 10k 당겨 Vcc 커넥터 |
|
SFP 입력 높은 |
HIV |
2 |
Vcc +0.3 |
V |
4.7k에서 SFP 쪽에서 측정된 10k 당겨 Vcc 커넥터 |
고속 전기 인터페이스, 전송 라인-SFP
|
매개 변수 |
기호 |
분 |
유형 |
맥스 |
단위 |
참고/조건 |
|
라인 빈도 |
fL |
|
125 |
|
MHz |
5단계 코딩 IEEE 802.3 |
|
Tx 출력 임페던스 |
젠장, 텍사스 |
|
100 |
|
오프 |
모든 분별주파수사이1MHz 및 125MHz |
|
Rx 입력 임페던스 |
젠, RX |
|
100 |
|
오프 |
모든 분별주파수사이1MHz 및125MHz |
고속 전기 인터페이스, 호스트 SFP
|
매개 변수 |
기호 |
분 |
유형 |
맥스 |
단위 |
참고/조건 |
|
단종 데이터 입력 스윙 |
핑싱 |
250 |
|
1200 |
mV |
단발 |
|
단일 끝 데이터 출력 스윙 |
웅성 |
350 |
|
800 |
mV |
단발 |
|
상승/하락 시간 |
tr,Tf |
|
175 |
|
psc |
20%~80% |
|
엑스 입력 임페던스 |
진 |
|
50 |
|
오프 |
단발 |
|
Rx 출력 임페던스 |
소트 |
|
50 |
|
오프 |
단발 |
일반 사양
|
일반 |
||||||
|
매개 변수 |
기호 |
분 |
유형 |
맥스 |
단위 |
참고/조건 |
|
데이터 비율 |
BR |
10 |
|
100 |
Mb/초 |
IEEE802.3u |
|
케이블 길이 |
L |
|
|
100 |
m |
카테고리 UTP. BER <10-12 |
참고:
1시계의 허용 이 +/- 50 ppm
2. 기본적으로 TK-G2-RJ45 정렬된 듀플렉스 장치입니다. 선호 주인 모드
3자동 크로스오버엑션 가동되어 있습니다. 외부 크로스오버 케이블은 아니 필요
환경 사양
|
환경 사양 |
||||||
|
매개 변수 |
기호 |
분 |
유형 |
맥스 |
단위 |
참고/조건 |
|
작동 온도 |
위쪽 |
-40 |
|
85 |
°C |
케이스 온도 |
|
저장 온도 |
이쪽 |
-40 |
|
85 |
°C |
환경 온도 |
기계적 사양
의 호스트-옆면 의 의 TK- G2-RJ45일치한다 에 의 기계적 사양 설명 안쪽 의 SFP MSA1. 의앞면 SFP의 일부 (연장하는 부분) 얼굴 너머 판 의 호스트) 이 더 큰 수용 의 RJ-45 커넥터
주문 정보
|
부분 번호 |
속도 모드 |
MAC 인터페이스 |
TX 비활성화 기능 |
링크 지표 에 RX_로스 핀 |
온도 |
|
TK-G1-RJ45 |
1000Mbps |
세르데스 |
네 |
네 |
0~70°C |
|
TK-G2-RJ45 |
10/100M |
SGMII |
네 |
네 |
0~70°C |
|
TK-G3-RJ45 |
10/100/1000 M |
SGMII |
네 |
네 |
0~70°C |
|
TK-G4-RJ45 |
1000M |
세르데스 |
네 |
네 |
-20°C~+85°C |
규제 준수
|
특징 |
참고자료 |
성능 |
|
전기 정적 방출 (ESD) |
IEC/EN 61000-4-2 |
표준과 호환성 |
|
전자기 간섭 (EMI) |
FCC 부분 15 학급 B EN 55022 클래스 B (CISPR 22A) |
표준과 호환성 |
|
레이저 눈 안전 |
FDA 21CFR 1040.10, 1040.11 IEC/EN 60825-1, 2 |
클래스 1 레이저 제품 |
|
구성 요소 인정 |
IEC/EN 60950 UL |
표준과 호환성 |
|
ROHS |
2002/95/EC |
표준과 호환성 |
|
EMC |
EN61000-3 |
표준과 호환성 |
