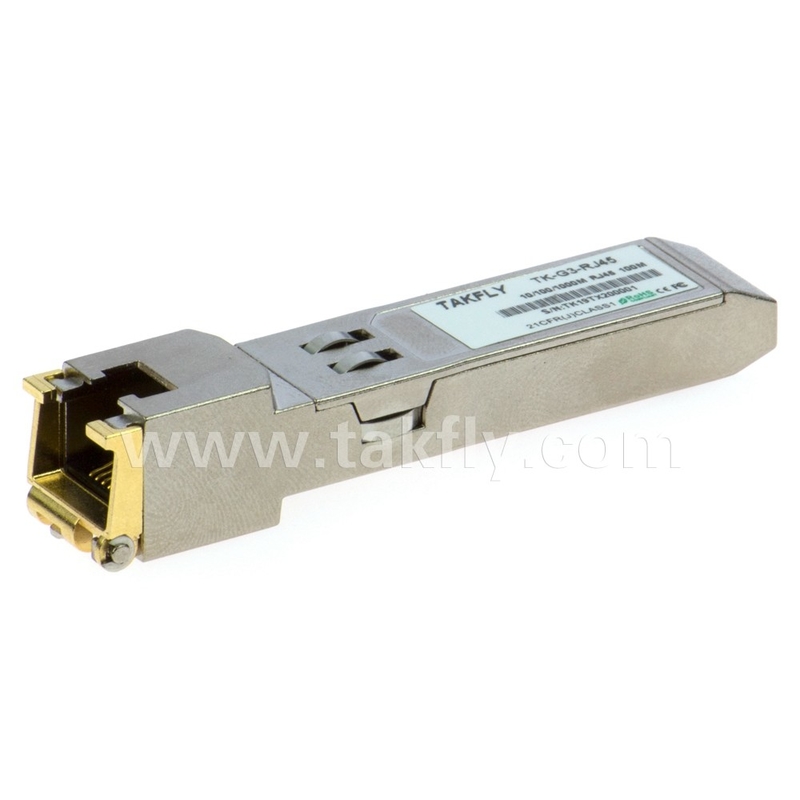

1000BASE-T 구리 SFP 트랜시버 ODF 배선 장치에 대한 빠르고 안정적인 데이터 전송
제품 상세 정보:
| Place of Origin: | Guangdong, SHENZHEN |
| 브랜드 이름: | TAKFLY |
| 인증: | CE,ROHS,REACH,ISO9001,ISO14001 |
| Model Number: | TK-G1-RJ45 |
결제 및 배송 조건:
| Minimum Order Quantity: | 1 Pices |
|---|---|
| 가격: | US$0.01 ~ US$1200/PC |
| Packaging Details: | spone + box + carton |
| Delivery Time: | 3-7working days |
| Payment Terms: | L/C,D/A,D/P,T/T,Western Union,MoneyGram |
|
상세 정보 |
|||
| Model No: | fiber optic Connector | Atorage Temperatuture: | -40°C~85℃ |
|---|---|---|---|
| Wiring Devices: | ODF | Color: | customization |
| Free Sample: | Yes | Connector Outer Diameter: | 3.0mm, 2.0mm, 0.9mm |
| Housing Color: | Blue, Green, Beige | Transmission Medium: | Single-Mode/ Mulit-Mode |
| Feature: | waterproof | Material: | Plastic |
| Interchangeability: | ≤0.2dB | Fiber Mode: | 62.5/125µm OM1, 50/125µm OM2 |
| Port: | Fiber hub Box from NINGBO Port | Model Name: | Fiber Optics Connector |
| Weight: | 2kg | Repeatability: | ≤0.2dB |
| Fiber Diameter: | 125μm | Assembly Type: | Mechanical |
| Connector Module: | 3.0mm | Connector Cable Od: | 0.9mm ,2.0mm, 3.0mm |
| Durability: | ≥1000 times | Production Capacity: | 700000pieces/Month |
| Polishing Type: | UPC, APC | Filler: | Optical Silicone Grease |
| Endurance: | 500 cycles | Operating Temperature: | -40°C to +85°C |
| Connector Return Loss: | SMF: UPC≥50, APC≥60 ;MMF: ≥30 | Salt Spray: | 500h |
| Installation Time: | Within 60s ( No fiber cut ) | Package: | SMD,QFN-20,NRF24L01,poly bag,Fiber Optic |
| Type: | Voltage Regulator,Logic ICs,transceiver module,Single mode single fiber bi-directional transmission,Drive IC | D/c: | Newest,NEW,2013+,1234,RF Transceiver and Receiver Module |
| Distance: | 20KM,300m,3KM | Application: | Telecommunication,Alarm,Computer,Video monitor system,1X fiber channel |
| Operating temperature: | Standard,-40~85,-10°C ~ 70°C | Wavelength: | 1310nm/1550nm,850nm,1490nm/1310nm,1310NM 1270NM |
| Product name: | EPON OLT PX20+,433mhz uart Transceiver Module,1.25g bidi sfp optical module,SFP+ Transceiver,1.25G sfp module 1310/1550nm 10km sfp transceiver module | Warranty: | 365days,3 Years,1 years |
| Supply voltage: | 1.9-3.6V,0~110,2.7 V ~ 5.5 V,Common | 인증: | RoHS,CE RoHS FCC,ISO9001 ISO14001; CE |
| Shipping by: | DHL\UPS\Fedex\EMS\HK Post | Skype: | michella_fang,chaizhiquan91,Thomas65339 |
| Power supply: | 3.3V | Data transfer rate: | 155M,10G |
| Voltage: | 1.9~3.6V,Standard | Source: | FP,VCSEL / PIN |
| Dissipation power: | 0.1w,W | Condition: | New,100% Original new |
| 강조하다: | 1000BASE-T 구리 SFP 송신기,빠른 1000BASE-T 구리 SFP 송신기,안정적인 1000BASE-T 구리 SFP 송신기 |
||
제품 설명
특징
- 위로 에 1.25GB/s 2-방향성 데이터 링크
- 뜨거운 플러그로 연결 가능한 SFP 발자국린트
-
TX 비활성화하고 RX 손실/무용 로 펑크의정
-
완전히 금속 장치 낮은 EMI
-
낮은 전력 분산 ( 1.05W 전형적)
-
콤팩트 RJ-45 연결 장치
-
접근 신체적 층 2선 se를 통한 IC리알 버스
-
1000 BASE-T 작업 호스트 시스템
SERDES 인터페이스
-
작업실 온도 범위0°C ~ +70°C (비영리)
-
-20°C ~ +85°C (연장)
신청서
1.25 기가비트 이더넷 끝 고양이 5케이블
설명
TK- G1-RJ45 구리 작은 양식 플러그인 (SFP)송신기 이 높은 성능비용 효과적 모듈이 적합합니다. 와 함께 의 기가비트 이더넷 그리고 1000기본-T 표준 로 지정된 안쪽 IEEE802.3-2002 그리고 IEEE802.3ab,어떤 지원1000Mbps 데이터-비율 위로 에 100미터 도달 끝 보호 없이구부러진-쌍범주 5 케이블.모듈 지원1000Mbps 가득 듀플렉스 데이터-링크와 함께5-수준 펄스 광장변조 모든 신호들 4개 쌍 안쪽 의 케이블 있습니다. 기호 비율 에 250Mbps 에 각각 쌍. 모듈 표준을 제공합니다 연쇄 신분 정보 이행개미와 SFP MSA는 사용 가능 주소 A0h 통한 의 2선 연쇄 CMOS EEPROM 프로토콜 의 신체적 IC 할 수 있습니다 또한 될 것 접근에드 통한 2선 연쇄 버스 주소.
핀 정의
핀 다이어그램
그림 1. 핀 정의
핀 설명
|
PIN번호 |
이름 |
기능 |
SEQ. |
참고 사항 |
|
|
1 |
제1항 |
송신기 지상 |
1 |
VeeT와 VeeR가 연결되어 있습니다. SFP에서 |
|
|
2 |
TX_FAULT |
송신기 잘못 Indi카티온 |
3 |
아니 시행, VeeT와 연결 안쪽 SFP. |
|
|
3 |
TX_DISABLE |
송신기 비활성화 |
3 |
TX 참조 비활성화 |
|
|
4 |
MOD DEF (2) |
모듈 정의 2 |
3 |
데이터 Serial를 위한 라인 ID 및 양방향 데이터 환승 버스 |
|
|
5 |
MOD DEF (1) |
모듈 정의 1 |
3 |
일련의 시계 라인 ID 및 비디수직 데이터 환승 버스 |
|
|
6 |
MOD DEF (0) |
모듈 정의 0 |
3 |
비와 연결된 SFP에서 |
|
|
7 |
비율 선택 |
시행되지 않음 |
3 |
실행되지 않았습니다. 33K 철수 비에 안쪽 SFP. |
|
|
8 |
로스 |
신호 손실 |
3 |
본 것 LOS 옵션. |
|
|
9 |
VeeR |
수신기 |
1 |
VeeT와 VeeR가 연결되어 있습니다. SFP에서 |
|
|
10 |
VeeR |
수신기 |
1 |
VeeT와 VeeR가 연결되어 있습니다. SFP에서 |
|
|
11 |
VeeR |
수신기 |
1 |
VeeT와 VeeR가 연결되어 있습니다. SFP에서 |
|
|
|
12 |
RD- |
뒤집은 수신 데이터 종료 |
3 |
AC 연결 100오프차차 고속 데이터 줄들. |
|
|
13 |
RD+ |
반전되지 않은 수신 데이터 종료 |
3 |
AC 연결 100오프차차가 높습니다. 속도 데이터 라인 |
||
|
14 |
VeeR |
수신기 |
1 |
VeeT와 VeeR가 연결되어 있습니다. SFP에서 |
||
|
15 |
VccR |
수신기 전력 |
2 |
VccR와 VccT가 연결되어 있습니다. SFP에서 |
||
|
16 |
VccT |
송신기 전력 |
2 |
VccR와 VccT가 연결되어 있습니다. SFP에서 |
||
|
17 |
제1항 |
송신기 지상 |
1 |
VeeT와 VeeR가 연결되어 있습니다. SFP에서 |
||
|
18 |
TD+ |
반전되지 않은 입력된 데이터 |
3 |
AC 연결 100오프차차가 높습니다. 속도 데이터 라인 |
||
|
19 |
TD- |
뒤집은 입력된 데이터 |
3 |
AC 연결 100오프차차가 높습니다. 속도 데이터 라인 |
||
|
20 |
제1항 |
송신기 토지 |
1 |
VeeT와 VeeR가 연결되어 있습니다. SFP에서 |
참고문서:
플러그 다음: 뜨거운 동안 핀 융합 순서 플러그
1) TX 오류는 지원되지 않습니다 이 항상s 연결된 지상으로
2) TX 비활성화, 트랜시버를 재설정하는 데 사용되는 입력 이 모듈 핀 이 당겨 위쪽에서 모듈 wia
4.7KΩ 저항 낮은 (0 ∼ 0.8 V): 트랜시버가 켜져 있습니다. 그 사이에 (0.8V) 그리고 2.0 V): 정의되지 않은 것 높기 (2.0 V ~ 3.465 V): 트랜시버 안쪽
재설정 상태 오픈: 트랜시버 재설정 국가
3) Mod-Def 0 1,2이것은 모듈 정의 핀입니다. 그들은 당겨야 합니다 위로a와 47K~ 10K 저항기 에
호스트 게시판. 당부전압은 VccT입니다. 또는 VccR Mod-Def 0 가옥에 갇혀있어요 모듈을 통해 표시 모듈은 현재 Mod-Def 1은 시계입니다. 2번 줄유선 시리즈 인터페이스 신분
Mod-Def 2 두 개의 유선 연속 인터페이스의 데이터 라인입니다. 일련의 경우 신분
4) RX_LOS (신호 손실): 최대 전압 Host_Vcc와 호환되는 LVTTL RX_LOS 가동할 수 있습니다 또는 장애인 (질서 참조) 정보),RX_LOS 사용되지 않고, 이 항상 묶여 에 땅 통한 100오름 저항
5) RD-/+:이차 수신기 출력. 그들은 AC 결합 100개의 디퍼셜 라인이 100 (차별) 사용자 SERDES에서.
6) TD-/+: 이 두가지가전속 송신기 입력. 그들은 AC-복합, 100분차 종료 i모듈 바깥에
+3.3V 볼트 전력 인터페이스
|
매개 변수 |
기호 |
분 |
유형 |
맥스 |
단위 |
참고/조건 |
|
공급 전류 |
IS |
|
320 |
375 |
mA |
1.2W 최대 전력 범위 전압 및 온도 주의 사항 참조 아래 참고 |
|
입력 전압 |
Vcc |
3.13 |
3.3 |
3.47 |
V |
GND로 참조 |
|
최대 전압 |
Vmax |
|
|
4 |
V |
최대 |
저속 신호, 전기트론적 특성
|
매개 변수 |
기호 |
|
분 |
맥스 |
단위 |
참고/조건 |
|
SFP 출력 낮은 |
VOL |
|
0 |
0.5 |
V |
4.7k에서 10km까지 host_Vcc, 측정 에 연결 장치의 호스트 변 |
|
SFP 출력 높은 |
VOH |
|
host_Vcc -0.5 |
host_Vcc + 0.3 |
V |
4.7k에서 10km까지 host_Vcc, 측정 에 연결 장치의 호스트 변 |
|
SFP 입력 낮은 |
VIL |
|
0 |
0.8 |
V |
4.7k에서 SFP 쪽에서 측정된 10k 당겨 Vcc 커넥터 |
|
SFP 입력 높은 |
HIV |
|
2 |
Vcc +0.3 |
V |
4.7k에서 SFP 쪽에서 측정된 10k 당겨 Vcc 커넥터 |
고속 전기 인터페이스, 전송 라인-SFP
|
매개 변수 |
기호 |
분 |
유형 |
맥스 |
단위 |
참고/조건 |
|
라인 빈도 |
fL |
|
125 |
|
MHz |
5단계 코딩 IEEE 802.3 |
|
Tx 출력 임페던스 |
젠장, 텍사스 |
|
100 |
|
오프 |
모든 분별 주파수 사이 1MHz 및 125MHz |
|
Rx 입력 임페던스 |
젠, RX |
|
100 |
|
오프 |
모든 분별 주파수 사이 1MHz 및 125MHz |
고속 전기 인터페이스, 호스트 SFP
|
매개 변수 |
기호 |
분 |
유형 |
맥스 |
단위 |
참고/조건 |
|
단종 데이터 입력 스윙 |
핑싱 |
250 |
|
1200 |
mV |
단발 |
|
단일 끝 데이터 출력 스윙 |
웅성 |
350 |
|
800 |
mV |
단발 |
|
상승/하락 시간 |
tr,Tf |
|
175 |
|
psc |
20%~80% |
|
엑스 입력 임페던스 |
진 |
|
50 |
|
오프 |
단발 |
|
Rx 출력 임페던스 |
소트 |
|
50 |
|
오프 |
단발 |
일반 사양
|
매개 변수 |
기호 |
분 |
전형적 |
맥스 |
단위 |
|
|
운영 사례 온도 |
상업용 |
Tc |
0 |
|
70 |
°C |
|
|
확장 |
|
- 20 |
|
85 |
°C |
|
저장 온도 |
|
|
-40 |
|
85 |
°C |
기계적 사양
의 호스트-옆면 의 theTK- G1-RJ45일치한다 에 의 기계적 사양 설명 안쪽 의 SFP MSA1.
앞면 SFP의 일부 (연장하는 부분) 얼굴 너머 판 의 호스트) 이 더 큰 수용 의RJ-45커넥터
참고자료
1.작은 양식 요인 플러그인 (SFP)송신기 다중-출처 협정(MSA),9월2000.
2. IEEE802.3 2002년
3.AT24C01A/02/04/08/ 16 2-유선 연쇄 CMOS E2PROM∙ ,아트멜 기업.
규제 준수
|
특징 |
참고자료 |
성능 |
|
전기 정적 방출 (ESD) |
IEC/EN 61000-4-2 |
표준과 호환성 |
|
전자기 간섭 (EMI) |
FCC 부분 15 클래스 B EN 55022 클래스 B (CISPR 22A) |
표준과 호환성 |
|
레이저 눈 안전 |
FDA 21CFR 1040.10, 1040.11 IEC/EN 60825-1, 2 |
클래스 1 레이저 제품 |
|
구성 요소 인정 |
IEC/EN 60950 UL |
표준과 호환성 |
|
ROHS |
2002/95/EC |
표준과 호환성 |
|
EMC |
EN61000-3 |
표준과 호환성 |
