상세 정보 |
|||
| 비율: | 50/50 | 중심 파장: | 1450nm |
|---|---|---|---|
| 삽입 손실: | ≤0.3dB | 포장 중량: | 10g |
| 패키지 종류: | 베어 파이버, 900um 느슨한 튜브, 2mm 케이블 | 파장: | 1310nm |
| 축 정렬: | 슬로우 축 또는 고정 축 | 파장 범위: | 1310nm, 1550nm |
| 적용: | 광통신 시스템 | 분배기 비율: | 98/2 |
| 저장 온도: | -40~+85C | 포트 번호: | 1X2 |
| 화이버 길이: | 1m | 섬유: | PM 코닝 980nm 섬유 |
| 전력 처리 용량: | 고전력 | ||
| 강조하다: | 10KM XFP 광 수신기,1310nm XFP 광 전송부,10Gbps XFP 광 수신기 |
||
제품 설명
-

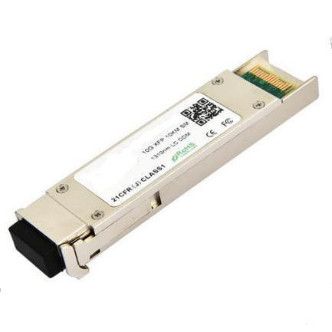

TAKFLY XFP-TK1392-LC20 소형 인자 10 G (XFP) 트랜시버는 현재 XFP 멀티 소스 협정 (MSA) 사양1을 준수합니다.그들은 IEEE 802에 따라 10 Gigabit Ethernet 10GBASE-LR/LW를 준수합니다..3ae 및 10G Fiber Channel. 디지털 진단 기능은 XFP MSA에 명시된 2 와이어 직렬 인터페이스를 통해 사용할 수 있습니다.트랜시버는 RoHS를 준수하고 지침 2002/95/EC에 따라 납이 없습니다.3.
특징
- 핫 플러그 가능한 XFP 발자국
- 9.95Gb/s에서 11.3Gb/s 비트 속도를 지원합니다.
- XFI 루프백 모드
- RoHS-6을 준수합니다 (연무)
- 전력 소모 <1.5W
- 케이스 온도 범위: -5°C ~ 70°C
- 최대 연결 길이는 20km
- 냉각되지 않은 1310nm DFB 레이저
- 풀 듀플렉스 LC 커넥터
- 참조 시계가 필요하지 않습니다.
- 내장된 디지털 진단 기능
-
표준상속금 방출 메커니즘
신청서
- 10GBASE-LR/LW 10G 이더넷
- 10G 광선 채널
- SONET OC-192 SR-1 SDH STM I-64.
절대 최대 등급
| 매개 변수 | 기호 | 분 | 유형 | 맥스 | 단위 | |
| 최대 공급 전압 | Vcc3 | -0.5 | 4.0 | V | ||
| 저장 온도 | TS | -40 | 85 | °C | ||
| 케이스 작동 온도 | T케이스 | -5 | 70 | °C |
전기 특징(TOP = -5에서 70°C, VCC3 = 3.13 ~ 3.45 볼트)
| 매개 변수 | 기호 | 분 | 유형 | 맥스 | 단위 | 심판님 |
| 공급 전압 #2 | Vcc3 | 3.13 | 3.45 | V | ||
| 공급 전류 Vcc3 공급 | Icc3 | 450 | mA | |||
|
모듈 전체 전력 |
P |
1.5 | W | 1 | ||
| 송신기 | ||||||
| 입력 디퍼셜 임페던스 | 린 | 100 | 오 | 2 | ||
| 단일 끝 데이터 입력 스윙 | 빈, 핑 | 120 | 820 | mV | ||
| 송신 전압을 비활성화 | 성병 | 2.0 | Vcc | V | 3 | |
| 송신 전압 | VEN |
GND |
GND + 0.8 |
V | ||
| 전송 비활성화 확인 시간 | 10 | 우리 | ||||
| 수신기 | ||||||
| 단일 끝 데이터 출력 스윙 | 보우트,PP | 340 | 650 | 850 | mV | 4 |
| 데이터 출력 상승 시간 | tr | 38 | ps | 5 | ||
| 데이터 출력 떨어지는 시간 | tf | 38 | ps | 5 | ||
| LOS 결함 | VLOS 오류 | Vcc05 | VccHOST | V | 6 | |
| LOS 정상 | VLOS 규격 |
GND |
GND+05 |
V | 6 | |
| 전원 공급 거부 | PSR | 7 |
참고:
- 최대 총 전력 값은 전체 온도 및 전압 범위에서 지정됩니다.
- 내부 AC 결합 후.
- 또는 개방된 회로.
- 100오름의 차분 단속으로
- 이것들은 필터링되지 않은 20-80% 값입니다.
- 신호 손실은 4.7k 10kohm 저항과 3.15 3.6V까지 끌어올릴 수 있는 개방된 수집기입니다. 논리 0은 정상적인 작동을 나타냅니다. 논리 1은 신호가 검출되지 않았음을 나타냅니다.
- 부문 2에 따라7.1. XFP MSA 사양에서1.
광학적 특성(TOP = -5에서 70°C, VCC3 = 3.13 ~ 3.45 볼트)
| 매개 변수 | 기호 | 미네 | 유형 | 맥스 | 단위 | 심판님 | |
|
평균 광전력 |
P |
-2 |
3 |
dBm |
|||
|
광학 파장 |
λ |
1290 | 1310 | 1330 |
nm |
||
|
사이드 모드 소시션 비율 |
SSRmin |
30 |
dB |
||||
|
광학 소멸 비율 |
응급실 |
3.2 |
dB |
||||
|
송신자와 분산에 대한 처벌 |
TDP |
2 |
dB |
||||
|
송신기의 평균 발사 전력 |
P |
-30 |
dBm |
||||
|
Tx Jitter |
엑스 |
802.3ae 규정에 따라 |
|||||
|
상대적 강도 소음 |
RIN |
-130 |
dB/Hz |
||||
| 매개 변수 | 기호 | 미네 | 유형 | 맥스 | 단위 | 참고: |
|
수신기 감수성 |
RSENS |
-15 | dBm | 1 | ||
|
입력 포화력 (오버로드) |
Psat |
0.5 | dBm | |||
|
파장 범위 |
λC |
1270 | 1610 | nm | ||
|
수신기 반사성 |
Rrx |
-15 | dB | |||
|
부채가 적립된 경우 |
로스 |
- 22 | dBm | |||
| LOS 주장 |
로스 |
-30 | dBm | |||
|
LOS 히스테레스 |
0.5 | 4 | dB |
참고:
최악의 ER로 측정된 BER<10-12@ 10.3Gbps, 2311 PRBS
핀 할당
일반 사양
디지털 진단 기능
XFP MSA에서 정의된 바와 같이1, XFP 트랜시버는 2 와이어 직렬 인터페이스를 통해 디지털 진단 기능을 제공하여 다음 운영 매개 변수에 실시간으로 액세스 할 수 있습니다.
- 송신기 온도
- 레이저 편향 전류
- 전송된 광전력
- 수신된 광전력
- 트랜시버 공급 전압
또한 정교한 경보 및 경고 플래그 시스템을 제공하며 특정 작동 매개 변수가 공장 설정 정상 범위를 벗어날 때 최종 사용자를 경고하는 데 사용할 수 있습니다.
운영 및 진단 정보는 트랜시버 내부의 디지털 진단 트랜시버 컨트롤러 (DDTC) 에 의해 모니터링되고 보고됩니다.2선 직렬 인터페이스를 통해 액세스되는. 시리즈 프로토콜이 활성화되면, 시리즈 시계 신호 (SCL 핀) 는 호스트에 의해 생성됩니다.긍정적 인 가장자리는 기록 보호되지 않은 메모리 지도의 XFP 트랜시버의 세그먼트에 데이터를 클럭합니다.음변은 XFP 트랜시버에서 데이터를 클럭합니다. 일련 데이터 신호 (SDA 핀) 는 일련 데이터 전송을 위해 양방향입니다.호스트는 SDA를 SCL와 함께 사용하여 일련 프로토콜 활성화의 시작과 끝을 표시합니다.메모리는 8비트 데이터 단어의 일련으로 조직되어 개별적으로 또는 순차적으로 처리될 수 있습니다.2 와이어 직렬 인터페이스는 8 비트 매개 변수에 순차적 또는 무작위 접근을 제공합니다, 000h에서 메모리의 최대 주소로 주소.
기계적 사양
TAKFLY XFP 트랜시버는 XFP 멀티 소싱 계약 (MSA) 에 의해 정의된 차원에 적합합니다.
XFP 트랜시버 (지름은 mm)
PCB 레이아웃 및 베젤 권고
XFP 호스트 보드 기계적 레이아웃 (차량 mm)
XFP 세부 호스트 보드 기계적 레이아웃 (차량 mm)
규제 준수
