상세 정보 |
|||
비율: | 50/50 | 중심 파장: | 1450nm |
---|---|---|---|
삽입 손실: | ≤0.3dB | 포장 중량: | 10g |
패키지 종류: | 베어 파이버, 900um 느슨한 튜브, 2mm 케이블 | 파장: | 1310nm |
축 정렬: | 슬로우 축 또는 고정 축 | 파장 범위: | 1310nm, 1550nm |
적용: | 광통신 시스템 | 분배기 비율: | 98/2 |
저장 온도: | -40~+85C | 포트 번호: | 1X2 |
화이버 길이: | 1m | 섬유: | PM 코닝 980nm 섬유 |
전력 처리 용량: | 고전력 | ||
강조하다: | Tx1310nm/Rx1490nm SFP 양방향 송신기,1.25Gbps SFP 양방향 송신기,20km 도달 SFP 양방향 송신기 |
제품 설명

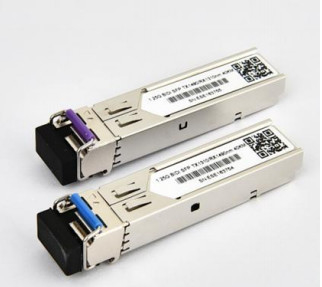

- SFP-BIDI 트랜시버는 1.25Gbps/1.0625Gbps의 이중 데이터 레이트와 SMF로 20KM 전송 거리를 지원하는 고성능, 비용 효율적인 모듈입니다.
- 트랜스시버는 세 개의 섹션으로 구성됩니다: FP 레이저 송신기, 트랜스 임피던스 전 증폭기 (TIA) 와 통합 된 PIN 광 다이오드 및 MCU 제어 장치.모든 모듈은 레이저 안전 요구 사항을 충족 I 클래스.
- 트랜시버는 SFP 멀티 소스 계약 (MSA) 및 SFF-8472와 호환됩니다. 자세한 내용은 SFP MSA를 참조하십시오.
특징
- 1.25Gbps/1.063Gbps의 이중 데이터 속도 작동
- 1310nm FP 레이저와 20KM 전송을 위한 PIN 광탐지
- SFP MSA 및 SFF-8472에 적합하며 단순 LC 용기
- 디지털 진단 모니터링: 내부 캘리브레이션 또는 외부 캘리브레이션
- SONET OC-24-LR-1와 호환됩니다.
- RoHS와 호환
- +3.3V 단일 전원 공급
- 운영용 온도 범위: 0 °C ~ +70 °C (상업용) /-40 °C ~ +85 °C (산업용)
신청서
- 기가비트 이더넷
- 섬유 채널
- 인터페이스로 전환
- 스위치된 백플레인 애플리케이션
- 라우터/서버 인터페이스
- 다른 광학 전송 시스템
모듈 블록 다이어그램
절대 최대 등급
매개 변수 | 기호 | 분 | 유형 | 맥스 | 단위 | 심판님 |
최대 공급 전압 | Vcc | -0.5 | 4.7 | V | ||
저장 온도 | TS | -40 | 85 | °C | ||
케이스 작동 온도 | TOP | 0 | 70 | °C |
전기 특징(TOP = 0 ~ 70 °C, VCC = 3.15 ~ 3.60 볼트)
매개 변수 | 기호 | 분 | 유형 | 맥스 | 단위 | 심판님 |
공급 전압 | Vcc | 3.15 | 3.3 | 3.6 | V | |
공급 전류 | Icc | 185 | 280 | mA | ||
송신기 | ||||||
입력 디퍼셜 임페던스 | 린 | 100 | 오 | 1 | ||
단일 끝 데이터 입력 스윙 | 빈, 핑 | 250 | 1200 | mV | ||
송신 전압을 비활성화 | 성병 | Vcc13 | Vcc | V | ||
송신 전압 | VEN | 소 | 비 + 0.8 | V | 2 | |
전송 비활성화 확인 시간 | 10 | 우리 | ||||
수신기 | ||||||
단일 끝 데이터 출력 스윙 | 보우트,PP | 250 | 800 | mV | 3 | |
데이터 출력 상승 시간 | tr | 100 | 175 | ps | 4 | |
데이터 출력 떨어지는 시간 | tf | 100 | 175 | ps | 4 | |
LOS 결함 | VLOS 오류 | Vcc05 | VccHOST | V | 5 | |
LOS 정상 | VLOS 규격 | 소 | Vee+05 | V | 5 | |
전원 공급 거부 | PSR | 100 | mVpp | 6 |
참고:
- TX 데이터 입력 핀에 직접 연결된 다음 AC 연결
- 또는 개방된 회로.
- 100오름의 차분 단속으로
- 20 80 %
- 신호 손실은 LVTTL입니다. 논리 0은 정상적인 작동을 나타냅니다. 논리 1은 신호가 검출되지 않았음을 나타냅니다.
- 수신기의 감수성은 20 Hz에서 1.5 MHz의 전원 공급의 시누소이드 변조와 권장되는 전원 공급 필터링 네트워크를 통해 적용된 지정 값까지 적합합니다.
전기 입력 / 출력 특징
매개 변수 | 기호 | 미네 | 유형 | 맥스 | 단위 | 참고: | |
입력 전압 변동 | 120 | 820 | mVpp | 1 | |||
Tx 입력 비활성화 |
H | HIV | 2.0 | Vcc+03 |
V |
||
L | VIL | 0 | 0.8 | ||||
Tx 오류 출력 |
H | VOH | 2.0 | Vcc+03 |
V |
2 |
|
L | VOL | 0 | 0.8 | ||||
입력차 | 진 | 100 | 오 |
매개 변수 | 기호 | 미네 | 유형 | 맥스 | 단위 | 참고: | |
출력 전압 변동 | 340 | 650 | 800 | mVpp | 3 | ||
Rx LOS 출력 |
H | VOH | 2.0 | Vcc+03 | V |
2 |
|
L | VOL | 0 | 0.8 |
참고:
1. TD +/-는 모듈 내부에서 100Ω의 미분 종결과 함께 내부로 AC 결합됩니다.
2. Tx 결함 및 Rx LOS는 호스트 보드에 4.7k ~ 10kΩ 저항으로 당겨져야하는 열린 컬렉터 출력입니다. 2.0V와 Vcc + 0.3V 사이의 전압을 당겨라.
3. RD +/- 출력 내부로 AC 결합, 사용자 SERDES에서 100Ω (차원) 로 종료되어야 합니다
광학 특징
송신기
매개 변수 | 기호 | 미네 | 유형 | 맥스 | 단위 | 참고: |
작동 파장 | λC | 1260 | 1310 | 1360 | nm | |
출력 전력 (동전) | 포 | -9 | -3 | dBm | 1 | |
멸종 비율 | 응급실 | 10 | dB | 1 | ||
RMS 스펙트럼 너비 | Δλ | 4 | nm | |||
상승/하락 시간 (20%~80%) | Tr/Tf | 0.26 | ps | 2 | ||
출력 눈 마스크 | 텔코르디아 GR-253-CORE와 ITU-T G.957 호환성 |
12^23-1 NRZ PRBS 패턴에서 측정
2송신기 눈 마스크 정의
매개 변수 | 기호 | 미네 | 유형 | 맥스 | 단위 | 참고: |
작동 파장 | 1470 | 1510 | nm | |||
감수성 | Psen | - 22 | dBm | 1 | ||
미니 과부하 | 피맥스 | -3 | dBm | |||
LOS 주장 | 아빠 | -36 | dBm | |||
적립금액 | Pd | -24 | dBm | 2 | ||
LOS 히스테레스 | Pd-Pa | 0.5 | 6 | dB |
1광원 1310nm (1490nm) 으로 측정 된 ER=10dB; BER =<10^-12 @PRBS=2^23-1 NRZ.
2LOS가 제거되면 RX 데이터 +/- 출력은 신호 출력입니다.
핀 정의 그리고 기능
PIN번호 | 이름 | 기능 | 참고문서 |
1 | 제1항 | Tx 땅 | |
2 | Tx 오류 | Tx 결함 표시, 오픈 콜렉터 출력, 액티브 H | 1 |
3 | Tx 비활성화 | LVTTL 입력, 내부 끌어올림, Tx는 H에 비활성화 | 2 |
4 | MOD-DEF2 | 2선 직렬 인터페이스 데이터 입력/출력 (SDA) | 3 |
5 | MOD-DEF1 | 2선 직렬 인터페이스 클럭 입력 (SCL) | 3 |
6 | MOD-DEF0 | 모델 현재 표시 | 3 |
7 | 비율 선택 | 연결이 안 돼 | |
8 | 로스 | Rx 신호 손실, 오픈 콜렉터 출력, 액티브 H | 4 |
9 | VeeR | Rx 토양 | |
10 | VeeR | Rx 토양 | |
11 | VeeR | Rx 토양 | |
12 | RD- | 역으로 수신된 데이터 | 5 |
13 | RD+ | 수신된 데이터 출력 | 5 |
14 | VeeR | Rx 토양 | |
15 | VccR | Rx 전원 공급 | |
16 | VccT | Tx 전원 공급 | |
17 | 제1항 | Tx 땅 | |
18 | TD+ | 데이터 전송 | 6 |
19 | TD- | 역으로 전송 | 6 |
20 | 제1항 | Tx 땅 |
참고:
- 높은 경우, 이 출력은 어떤 종류의 레이저 결함을 나타냅니다. 낮은 경우 정상 작동을 나타냅니다. 호스트 보드에 4.7 ∼ 10KΩ 저항을 사용하여 당겨야합니다.
- TX 비활성화 (TX disable) 는 송신기의 광 출력을 종료하는 데 사용되는 입력 장치이다. 4.7 ∼ 10KΩ 저항으로 모듈 내부에서 끌어당겨진다. 상태는: 낮은 (0 ∼ 0.8V): 송신기가 켜져 (>0.8, < 2.0V): 정의되지 않은 높은 (2.0V ~ Vcc + 0.3V): 송신기 비활성화 오픈: 송신기 비활성화
- Mod-Def 01,2. 이것들은 모듈 정의 핀입니다. 그들은 호스트 보드에 4.7K 10KΩ 저항으로 당겨야합니다. 당겨 전압은 VccT 또는 VccR입니다.
- Mod-Def 0는 모듈이 존재한다는 것을 표시하기 위해 모듈에 의해 토착되었습니다 Mod-Def 1는 일련의 ID를 위해 두 개의 와이어 시리즈 인터페이스의 시계 라인입니다
- Mod-Def 2는 일련의 ID를 위한 두 개의 와이어 시리즈 인터페이스의 데이터 라인입니다.
- 높을 때 이 출력은 신호 손실 (LOS) 을 나타냅니다. 낮으면 정상적인 작동을 나타냅니다.
- RD+/-: 이분수 수신기 출력입니다. 이들은 사용자 SERDES에서 100Ω (분수) 로 종료되어야하는 AC 결합 된 100Ω 분수 라인입니다.AC 결합은 모듈 내부에서 수행되고 따라서 호스트 보드에서 필요하지 않습니다.
- TD+/-: 이차 송신기 입력입니다. 모듈 내부에 100Ω의 차차 종착을 가진 AC 결합 된 차차 라인입니다.AC 결합은 모듈 내부에서 수행되고 따라서 호스트 보드에서 필요하지 않습니다.
디지털 진단 기능
TAKFLY TK-B3424-3LCD20 트랜시버는 SFP MSA에서 정의 된 2 와이어 직렬 통신 프로토콜을 지원합니다. GBIC 표준에서 정의 된 E2PROM과 매우 밀접하게 관련이 있습니다.같은 전기 사양으로.
표준 SFP 시리즈 ID는 트랜시버의 기능, 표준 인터페이스, 제조업체 및 기타 정보를 설명하는 식별 정보에 액세스 할 수 있습니다.
또한, TAKFLY SFP 트랜시버는 트랜시버 온도,레이저 편향 전류, 전송된 광전력, 수신된 광전력 및 트랜시버 공급 전압. 또한 복잡한 경보 및 경고 플래그 시스템을 정의합니다.특정 작동 매개 변수가 공장에서 정한 정상 범위를 벗어날 때 최종 사용자를 경고하는 장치.
SFP MSA는 E2PROM에서 8비트 주소 1010000X (A0h) 에서 2선 직렬 인터페이스를 통해 액세스 할 수있는 256바이트 메모리 지도를 정의합니다.디지털 진단 모니터링 인터페이스는 8 비트 주소 1010001X (A2h) 를 사용합니다., 그래서 원래 정의 된 일련 ID 메모리 지도는 변경되지 않습니다. 인터페이스는,따라서 GBIC 사양과 SFP 멀티 소스 협약과 완전히 후향 호환됩니다..
운영 및 진단 정보는 트랜시버 내부의 디지털 진단 트랜시버 컨트롤러 (DDTC) 에 의해 모니터링되고 보고되며, 이 트랜시버는 2 와이어 직렬 인터페이스를 통해 액세스됩니다.일련 프로토콜이 활성화되면, 일련 시계 신호 (SCL, Mod Def 1) 는 호스트에 의해 생성됩니다. 긍정적 인 가장자리는 SFP 트랜시버에 입력된 데이터를 E2PROM의 기록 보호되지 않은 세그먼트로 시계합니다.SFP 트랜시버에서 부정적인 가장자리 클럭 데이터일련 데이터 신호 (SDA, Mod Def 2) 는 일련 데이터 전송을 위해 양방향입니다. 호스트는 일련 프로토콜 활성화의 시작과 끝을 표시하기 위해 SCL와 함께 SDA를 사용합니다.기억은 개별적으로 또는 순차적으로 주소를 할 수 있는 8 비트 데이터 단어의 일련으로 조직됩니다TK-B3424-3LCD20의 디지털 진단은 기본적으로 내부적으로 캘리브레이션됩니다.
전형적 인터페이스 회로
패키지 크기
규제 준수
특징 | 참조 | 성능 |
전기 정적 방출 (ESD) | IEC/EN 61000-4-2 | 표준과 호환성 |
전자기 간섭 (EMI) | FCC Part 15 클래스 B EN 55022 클래스 B (CISPR 22A) | 표준과 호환성 |
레이저 눈 안전 | FDA 21CFR 1040.10, 1040.11 IEC/EN 60825-1, 2 | 1급 레이저 제품 |
컴포넌트 인식 | IEC/EN 60950, UL | 표준과 호환성 |
ROHS | 2002/95/EC | 표준과 호환성 |
EMC | EN61000-3 | 표준과 호환성 |
