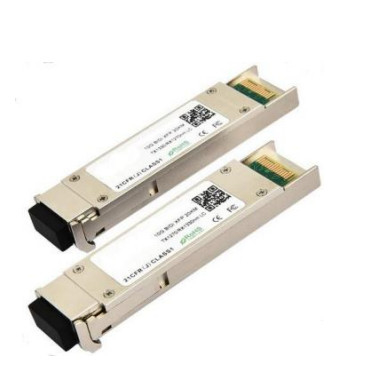

• 10Gbps XFP 쌍방향 송신기, 60KM 도달 Tx1270/1330nm / Rx1330/1270nm
10Gbps XFP 쌍방향 송신기, 60KM 도달 Tx1270/1330nm / Rx1330/1270nm

10Gbps XFP 쌍방향 송신기, 60KM 도달 Tx1270/1330nm / Rx1330/1270nm

제품 상세 정보:

원래 장소: 광동, 심천
브랜드 이름: TAKFLY
인증: CE,ROHS,REACH,ISO9001,ISO14001
모델 번호: TK-Bxx92-3LCD60

결제 및 배송 조건:

최소 주문 수량: 1 조각
가격: US$0.01 ~ US$1200/PC
배달 시간: 0 일
지불 조건: L/C, D/A, D/P, T/T, 웨스턴 유니온, 머니그램
최고의 가격 접촉

상세 정보
비율: 50/50 중심 파장: 1450nm
삽입 손실: ≤0.3dB 포장 중량: 10g
패키지 종류: 베어 파이버, 900um 느슨한 튜브, 2mm 케이블 파장: 1310nm
축 정렬: 슬로우 축 또는 고정 축 파장 범위: 1310nm, 1550nm
적용: 광통신 시스템 분배기 비율: 98/2
저장 온도: -40~+85C 포트 번호: 1X2
화이버 길이: 1m 섬유: PM 코닝 980nm 섬유
전력 처리 용량: 고전력
강조하다:

1330nm XFP 양방향 송신기

,

60KM XFP 양방향 송신기

,

10Gbps XFP 양방향 송신기

제품 설명

설명
  • TAKFLY XFP-TKBxx92-3LCD60는 IEEE803.3ae 10Gbase-Bx.와 SMF에서 최대 60km의 전송 거리를 준수합니다.

  • The transceiver module comprises a transmitter with a 1270/ 1330nm DFB laser transmitter and the receiver section consists of a APD photodiode integrated with a TIA Transmitter and receiver are separate within a wide temperature range of 0℃ to +70℃ and offers optimum heat dissipation and excellent electromagnetic shielding thus enabling high port densities for 10GbE systems.



특징

  • 9.95Gb/s에서 10.5Gb/s 비트 속도를 지원합니다.
  • - 네핫 플러그 가능한 XFP 발자국

  • SMF로 최대 연결 길이는 60KM

  • 1270/ 1330nm DFB 레이저 송신기와 1330/ 1270nm 수신기

  • LC 커넥터와 함께 XFP MSA 패키지

  • 참조 시계가 필요 없습니다.

  • 루프 후 지원

  • +3.3V, +1.8V 전원 공급

  • 전력 소모 <2W

  • RoHS와 호환

  • 내장된 디지털 진단 기능

  • 온도 범위 0°C ~ 70°C



신청서

  1. 10GBASE-ER 10G 이더넷 10.3125Gbps
  2. 10GBASE-EW 10G 이더넷 9.953Gbps
  3. 1200-SM-LL-L 1-0G 파이버 채널 10.51875Gbps

절대 최대 등급

매개 변수 기호 분. 유형. 맥스. 단위 참고:
저장 온도 츠 -40 - 85 oC
저장 환경 습도 HA 5 - 95 %
가동 상대 습도 RH - - 85 %
전원 공급 전압 VCC -0.3 - 4 V
신호 입력 전압 VCC VCC-03 - Vcc+03 V



권장 운영 조건

매개 변수 기호 분. 유형. 맥스. 단위 참고:
환경 작동 온도 TA 0 - 70 oC 공기가 흐르지 않음
전원 공급 전압 VCC 3.14 3.3 3.47 V
전원 공급 전류 ICC - - 450 mA
데이터 비율 BR   10.3125   Gbit/s
송신 거리는 TD 2 - 60 km 참고 (1)
결합 섬유 단일 모드 섬유 ITU-T G.652
참고:
1) SMF로 측정


송신기의 사양

매개 변수 기호 미네 타이프. 맥스 단위 참고:
평균 발사 전력 직무장 2 - 6 dBm
평균 발사 전력 (레이저 종료) F의 출력



-



-

 -30 dBm 참고 (1)
광적 변조 대폭 OMA -3 - - dBm 참고 (1)
중앙 파장 범위 λC   1270/1330   nm
사이드 모드 억제 비율 SMSR 30 - - dB
스펙트럼 대역폭 ((-20dB) σ - - 1 nm
멸종 비율 응급실 3.5 6 - dB 참고 (2)
출력 눈 마스크 FC_PI_4 REV 7에 부합합니다.0   참고 (2)
참고:

1) 광전력은 SMF로 전달됩니다.

2) RPBS 2^31-1 시험 패턴으로 측정 @10.3125Gbs



수신기 사양

매개 변수 기호 분. 유형. 맥스. 단위 참고:
입력 광학 파장 λIN   1330/1270   nm
수신기 감수성 평균 PIN번호 - - - 20 dBm 참고 (1)
입력 포화력 (오버로드) PSAT 0.5 - - dBm 참고 (1)
LOS 주장 PA -30 - - dBm
부채가 적립된 경우 PD - - -25 dBm
LOS - 히스테레시스 PHys 0.5 - 4 dB
참고:

1) RPBS 2^31-1 테스트 패턴으로 측정 @10.3125Gbs BER=<10^-12 ER=6DB



전기 인터페이스 특성

매개 변수 기호 분. 유형. 맥스. 단위 참고:
전원 공급 전류 Icc - - 350 mA
송신기
데이터 입력 밸런셜 전압 VDT 120 - 820 mVp-p
디퍼런셜 라인 입력 임페던스 RIN 85 100 115 오프
송신기 결함 출력 높습니다. VFaultH 2.4 - Vcc V
송신기 결함 출력 낮은 VFaultL -0.3 - 0.8 V
송신기 비활성화 전압- 높은 VDisH 2 - Vcc+03 V
송신기 비활성화 저전압 VDisL -0.3 - 0.8 V
수신기
차분 데이터 출력 전압 VDR 300 - 850 mVp-p
차차선 출력 막 경로 80 100 120 오프
수신기 LOS 끌어올림 저항 RLOS 4.7 - 10 코흐
데이터 출력 상승/하락 시간 tr/tf 20 - - ps
LOS 출력 고전압 VLOSH 2 - Vcc V
LOS 출력 저전압 VLOSL -0.3 - 0.4 V



핀 설명

10Gbps XFP 쌍방향 송신기, 60KM 도달 Tx1270/1330nm / Rx1330/1270nm 0

핀

논리

기호

이름/상명

참고:
1   GND 토지 모듈 1
2   VEE5 선택적 5.2 전원 공급 장치 필요 없습니다
3 LVTTL-I 모드 디젤 모듈 선택 해제; 낮은 상태로 유지하면 모듈이 2 와이어 직렬 인터페이스 명령에 응답 할 수 있습니다
4 LVTTL-O 끊어 인터럽트 (바) 는 일련 2선 인터페이스에서 읽을 수 있는 중요한 조건의 존재를 나타냅니다. 2
5 LVTTL-I TX_DIS 송신기 비활성화; 송신기 레이저 소스 꺼
6   VCC5 +5 전원 공급
7   GND 토지 모듈 1
8   VCC3 +3.3V 전원 공급
9   VCC3 +3.3V 전원 공급
10 LVTTL-I SCL 연쇄 2선 인터페이스 시계 2
11 LVTTLI/O SDA 직렬 2선 인터페이스 데이터 라인 2
12 LVTTL-O Mod_Abs 모듈이 없네요 모듈이 없음을 나타냅니다 2
13 LVTTL-O Mod_NR 모듈은 준비되지 않습니다. XGIGA는 RX_LOS와 TX/RX에서 잠금 손실 사이의 논리적 OR로 정의합니다. 2
14 LVTTL-O RX_LOS 수신기 신호 손실 표시기 2
15   GND 토지 모듈 1
16   GND 토지 모듈 1
17 CML-O RD- 수신기 역전 데이터 출력
18 CML-O RD+ 수신기 비회전 데이터 출력
19   GND 토지 모듈 1
20   VCC2 +1.8V 전원 공급 장치





21





LVTTL-I





P_Down/RST

 전원 다운; 높은 경우, 낮은 전력 대기 모드로 모듈을 배치하고 P_Down의 떨어지는 가장자리에 모듈 재설정을 시작합니다
      리셋: 떨어지는 가장자리는 전원 순환과 동등한 2 와이어 직렬 인터페이스를 포함한 모듈의 완전한 리셋을 시작합니다.
22   VCC2 +1.8V 전원 공급 장치
23   GND 토지 모듈 1
24 PECL-I 참고: 참조 시계 반전되지 않은 입력, 호스트 보드에서 AC 연결 3
25 PECL-I 참고: 참조 시계 역 입력, 호스트 보드에서 AC 연결 3
26   GND 토지 모듈 1
27   GND 토지 모듈 1
28 CML-I TD- 송신기 역으로 입력된 데이터
29 CML-I TD+ 송신기 반전되지 않은 데이터 입력
30   GND 토지 모듈 1

참고:

1) 모듈 회로 토지는 모듈 내의 모듈 차시 토지와 분리됩니다.

2) 열기 수집기; 호스트 보드에서 4.7k ∼ 10kohms로 3.15V에서 3.6V 사이의 전압으로 당겨야합니다.

3) XFP-10GER는 참조 시계 입력이 필요하지 않습니다. 존재하면 무시됩니다.



권장 블록 회로

10Gbps XFP 쌍방향 송신기, 60KM 도달 Tx1270/1330nm / Rx1330/1270nm 1

윤곽 크기

10Gbps XFP 쌍방향 송신기, 60KM 도달 Tx1270/1330nm / Rx1330/1270nm 2



규제 준수

특징 참조 성능
전기 정적 방출 (ESD) IEC/EN 61000-4-2 표준과 호환성
전자기 간섭 (EMI)

FCC Part 15 클래스 B EN 55022 클래스 B

(CISPR 22A)

 표준과 호환성
레이저 눈 안전 FDA 21CFR 1040.10, 1040.11 IEC/EN 60825-1, 2 1급 레이저 제품
컴포넌트 인식 IEC/EN 60950, UL 표준과 호환성
ROHS 2002/95/EC 표준과 호환성
EMC EN61000-3 표준과 호환성
