상세 정보 |
|||
| 비율: | 50/50 | 중심 파장: | 1450nm |
|---|---|---|---|
| 삽입 손실: | ≤0.3dB | 포장 중량: | 10g |
| 패키지 종류: | 베어 파이버, 900um 느슨한 튜브, 2mm 케이블 | 파장: | 1310nm |
| 축 정렬: | 슬로우 축 또는 고정 축 | 파장 범위: | 1310nm, 1550nm |
| 적용: | 광통신 시스템 | 분배기 비율: | 98/2 |
| 저장 온도: | -40~+85C | 포트 번호: | 1X2 |
| 화이버 길이: | 1m | 섬유: | PM 코닝 980nm 섬유 |
| 전력 처리 용량: | 고전력 | ||
| 강조하다: | 양방향 XFP 송신기,20KM XFP 트랜시버,10Gbps XFP 트랜시버 |
||
제품 설명

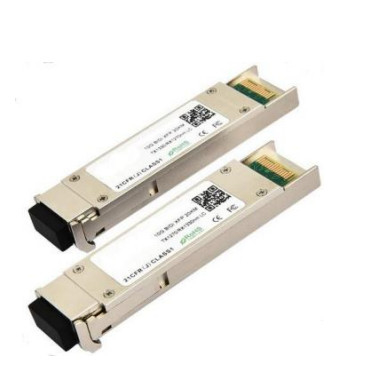

- TAKFLY XFP-TKBxx92-3LCD20는 IEEE803.3ae 10Gbase-Bx. 및 SMF에서 최대 20KM의 전송 거리를 준수합니다.
- 트랜시버 모듈은 1270/ 1330nm DFB 레이저 송신기와 함께 송신기를 포함합니다.통합된 1330/ 1270nm 감지기 전 증폭기 (IDP) 가 광 헤더에 장착되어 있으며 제한 포스트 증폭기 IC. Transmitter and receiver are separate within a wide temperature range of 0℃ to+70℃ and offers optimum heat dissipation and excellent electromagnetic shielding thus enabling high port densities for 10GbE systems.
- 네
특징
- 9.95Gb/s에서 10.5Gb/s 비트 속도를 지원합니다.
- - 네핫 플러그 가능한 XFP 발자국
-
SMF로 최대 연결 길이는 20KM
-
1270/ 1330nm DFB 레이저 송신기와 1330/ 1270nm 수신기
-
LC 커넥터와 함께 XFP MSA 패키지
-
참조 시계가 필요 없습니다.
-
루프 후 지원
-
+3.3V, +1.8V 전원 공급
-
전력 소모 <2W
-
RoHS와 호환
-
내장된 디지털 진단 기능
-
온도 범위 0°C ~ 70°C
신청서
- 10GBASE-LR 10.3125Gbps
- 10GBASE-LW 9.953Gbps
- 10GBASE-BX 10G 이더니
절대 최대 등급
| 매개 변수 | 기호 | 분. | 유형. | 맥스. | 단위 | 참고: |
| 저장 온도 | 츠 | -40 | - | 85 | oC | |
| 저장 환경 습도 | HA | 5 | - | 95 | % | |
| 가동 상대 습도 | RH | - | - | 85 | % | |
| 전원 공급 전압 | VCC | -0.3 | - | 4 | V | |
| 신호 입력 전압 | VCC | VCC-03 | - | Vcc+03 | V |
권장 운영 조건
| 매개 변수 | 기호 | 분. | 유형. | 맥스. | 단위 | 참고: |
| 환경 작동 온도 | TA | 0 | - | 70 | oC | 공기가 흐르지 않음 |
| 전원 공급 전압 | VCC | 3.14 | 3.3 | 3.47 | V | |
| 전원 공급 전류 | ICC | - | - | 450 | mA | |
| 데이터 비율 | BR | 10.3125 | Gbit/s | |||
| 송신 거리는 | TD | 2 | - | 20 | km | 참고 (1) |
| 결합 섬유 | 단일 모드 섬유 | ITU-T G.652 | ||||
송신기의 사양
| 매개 변수 | 기호 | 미네 | 타이프. | 맥스 | 단위 | 참고: |
| 평균 발사 전력 | 직무장 | -2 | - | 2 | dBm | |
| 평균 발사 전력 (레이저 종료) | F의 출력 |
- |
- |
-30 | dBm | 참고 (1) |
| 광적 변조 대폭 | OMA | -3 | - | - | dBm | 참고 (1) |
| 중앙 파장 범위 | λC | 1270/1330 | nm | |||
| 사이드 모드 억제 비율 | SMSR | 30 | - | - | dB | |
| 스펙트럼 대역폭 ((-20dB) | σ | - | - | 1 | nm | |
| 멸종 비율 | 응급실 | 3.5 | 6 | - | dB | 참고 (2) |
| 출력 눈 마스크 | FC_PI_4 REV 7에 부합합니다.0 | 참고 (2) | ||||
1) 광전력은 SMF로 전달됩니다.
2) RPBS 2^31-1 시험 패턴으로 측정 @10.3125Gbs
수신기 사양
| 매개 변수 | 기호 | 분. | 유형. | 맥스. | 단위 | 참고: |
| 입력 광학 파장 | λIN | 1330/1270 | nm | |||
| 수신기 감수성 평균 | PIN번호 | - | - | -14.4 | dBm | 참고 (1) |
| 입력 포화력 (오버로드) | PSAT | 0.5 | - | - | dBm | 참고 (1) |
| LOS 주장 | PA | -30 | - | - | dBm | |
| 부채가 적립된 경우 | PD | - | - | -15 | dBm | |
| LOS - 히스테레시스 | PHys | 0.5 | - | 4 | dB |
1) RPBS 2^31-1 테스트 패턴으로 측정 @10.3125Gbs BER=<10^-12 ER=6DB
전기 인터페이스 특성
| 매개 변수 | 기호 | 분. | 유형. | 맥스. | 단위 | 참고: |
| 전원 공급 전류 | Icc | - | - | 350 | mA | |
| 송신기 | ||||||
| 데이터 입력 밸런셜 전압 | VDT | 120 | - | 820 | mVp-p | |
| 디퍼런셜 라인 입력 임페던스 | RIN | 85 | 100 | 115 | 오프 | |
| 송신기 결함 출력 높습니다. | VFaultH | 2.4 | - | Vcc | V | |
| 송신기 결함 출력 낮은 | VFaultL | -0.3 | - | 0.8 | V | |
| 송신기 비활성화 전압- 높은 | VDisH | 2 | - | Vcc+03 | V | |
| 송신기 비활성화 저전압 | VDisL | -0.3 | - | 0.8 | V | |
| 수신기 | ||||||
| 차분 데이터 출력 전압 | VDR | 300 | - | 850 | mVp-p | |
| 차차선 출력 막 | 경로 | 80 | 100 | 120 | 오프 | |
| 수신기 LOS 끌어올림 저항 | RLOS | 4.7 | - | 10 | 코흐 | |
| 데이터 출력 상승/하락 시간 | tr/tf | 20 | - | - | ps | |
| LOS 출력 고전압 | VLOSH | 2 | - | Vcc | V | |
| LOS 출력 저전압 | VLOSL | -0.3 | - | 0.4 | V | |
핀 설명
|
핀 |
논리 |
기호 |
이름/상명 |
참고: |
| 1 | GND | 토지 모듈 | 1 | |
| 2 | VEE5 | 선택적 5.2 전원 공급 장치 필요 없습니다 | ||
| 3 | LVTTL-I | 모드 디젤 | 모듈 선택 해제; 낮은 상태로 유지하면 모듈이 2 와이어 직렬 인터페이스 명령에 응답 할 수 있습니다 | |
| 4 | LVTTL-O | 끊어 | 인터럽트 (바) 는 일련 2선 인터페이스에서 읽을 수 있는 중요한 조건의 존재를 나타냅니다. | 2 |
| 5 | LVTTL-I | TX_DIS | 송신기 비활성화; 송신기 레이저 소스 꺼 | |
| 6 | VCC5 | +5 전원 공급 | ||
| 7 | GND | 토지 모듈 | 1 | |
| 8 | VCC3 | +3.3V 전원 공급 | ||
| 9 | VCC3 | +3.3V 전원 공급 | ||
| 10 | LVTTL-I | SCL | 연쇄 2선 인터페이스 시계 | 2 |
| 11 | LVTTLI/O | SDA | 직렬 2선 인터페이스 데이터 라인 | 2 |
| 12 | LVTTL-O | Mod_Abs |
모듈이 없습니다. 모듈이 없다는 것을 나타냅니다 모듈 |
2 |
| 13 | LVTTL-O | Mod_NR |
모듈은 준비되지 않았습니다. XGIGA는 논리적 OR로 정의합니다. RX_LOS 및 TX/RX에서 잠금 손실 |
2 |
| 14 | LVTTL-O | RX_LOS | 수신기 신호 손실 표시기 | 2 |
| 15 | GND | 토지 모듈 | 1 | |
| 16 | GND | 토지 모듈 | 1 | |
| 17 | CML-O | RD- | 수신기 역전 데이터 출력 | |
| 18 | CML-O | RD+ | 수신기 비회전 데이터 출력 | |
| 19 | GND | 토지 모듈 | 1 | |
| 20 | VCC2 | +1.8V 전원 공급 장치 | ||
|
21 |
LVTTL-I |
P_Down/RST |
전력 다운; 높은 경우, 낮은 전력 모듈을 배치 대기 모드에서 P_Down의 떨어지는 가장자리에 모듈 재설정 |
|
| 리셋: 떨어지는 가장자리는 전원 순환과 동등한 2 와이어 직렬 인터페이스를 포함한 모듈의 완전한 리셋을 시작합니다. | ||||
| 22 | VCC2 | +1.8V 전원 공급 장치 | ||
| 23 | GND | 토지 모듈 | 1 | |
| 24 | PECL-I | 참고: | 참조 시계 반전되지 않은 입력, 호스트 보드에서 AC 연결 | 3 |
| 25 | PECL-I | 참고: | 참조 시계 역 입력, 호스트 보드에서 AC 연결 | 3 |
| 26 | GND | 토지 모듈 | 1 | |
| 27 | GND | 토지 모듈 | 1 | |
| 28 | CML-I | TD- | 송신기 역으로 입력된 데이터 | |
| 29 | CML-I | TD+ | 송신기 반전되지 않은 데이터 입력 | |
| 30 | GND | 토지 모듈 | 1 |
참고:
1) 모듈 회로 토지는 모듈 내의 모듈 차시 토지와 분리됩니다.
2) 열기 수집기; 호스트 보드에서 4.7k ∼ 10kohms로 3.15V에서 3.6V 사이의 전압으로 당겨야합니다.
3) XFP-10GER는 참조 시계 입력이 필요하지 않습니다. 존재하면 무시됩니다.
권장 블록 회로
윤곽 크기
규제 준수
| 특징 | 참고자료 | 성능 |
| 전기 정적 방출 (ESD) | IEC/EN 61000-4-2 | 표준과 호환성 |
| 전자기 간섭 (EMI) |
FCC Part 15 클래스 B EN 55022 클래스 B (CISPR 22A) |
표준과 호환성 |
| 레이저 눈 안전 | FDA 21CFR 1040.10, 1040.11 IEC/EN 60825-1, 2 | 1급 레이저 제품 |
| 컴포넌트 인식 | IEC/EN 60950, UL | 표준과 호환성 |
| ROHS | 2002/95/EC | 표준과 호환성 |
| EMC | EN61000-3 | 표준과 호환성 |
디지털 진단 기능
TAKFLY TK-B3524-3LCD2 트랜시버는 SFP MSA에서 정의 된 2 와이어 직렬 통신 프로토콜을 지원합니다. GBIC 표준에서 정의 된 E2PROM과 매우 밀접하게 관련이 있습니다.같은 전기 사양으로.
- 네
표준 SFP 시리즈 ID는 트랜시버의 기능, 표준 인터페이스, 제조업체 및 기타 정보를 설명하는 식별 정보에 액세스 할 수 있습니다.
또한, TAKFLY SFP 트랜시버는 트랜시버 온도,레이저 편향 전류, 전송된 광전력, 수신된 광전력 및 트랜시버 공급 전압. 또한 복잡한 경보 및 경고 플래그 시스템을 정의합니다.특정 작동 매개 변수가 공장에서 정한 정상 범위를 벗어날 때 최종 사용자를 경고하는 장치.
- 네
SFP MSA는 E2PROM에서 8비트 주소 1010000X (A0h) 에서 2선 직렬 인터페이스를 통해 액세스 할 수있는 256바이트 메모리 지도를 정의합니다.디지털 진단 모니터링 인터페이스는 8 비트 주소 1010001X (A2h) 를 사용합니다., 그래서 원래 정의 된 일련 ID 메모리 지도는 변경되지 않습니다. 인터페이스는,따라서 GBIC 사양과 SFP 멀티 소스 협약과 완전히 후향 호환됩니다..
운영 및 진단 정보는 트랜시버 내부의 디지털 진단 트랜시버 컨트롤러 (DDTC) 에 의해 모니터링되고 보고되며, 이 트랜시버는 2선 직렬 인터페이스를 통해 액세스됩니다.일련 프로토콜이 활성화되면, 일련 시계 신호 (SCL, Mod Def 1) 는 호스트에 의해 생성됩니다. 긍정적 인 가장자리는 SFP 트랜시버에 입력된 데이터를 E2PROM의 기록 보호되지 않은 세그먼트로 시계합니다.SFP 트랜시버에서 부정적인 가장자리 클럭 데이터일련 데이터 신호 (SDA, Mod Def 2) 는 일련 데이터 전송을 위해 양방향입니다.
- 네
호스트는 SDA를 SCL와 함께 사용하여 일련 프로토콜 활성화의 시작과 끝을 표시합니다.기억은 개별적으로 또는 순차적으로 주소를 할 수 있는 8 비트 데이터 단어의 일련으로 조직됩니다TK-B3524-3LCD2의 디지털 진단은 기본적으로 내부적으로 캘리브레이션됩니다.
