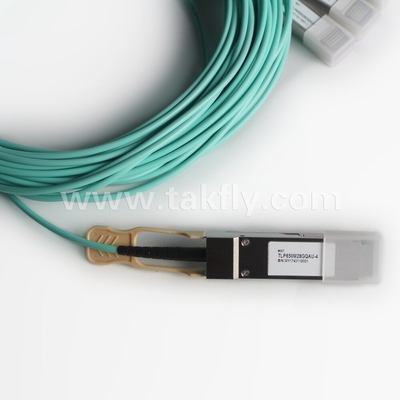

100Gb/s QSFP28 ~ 4x SFP28 브레이크오웃 액티브 광 케이블 AOC 케이블 빠른 데이터 전송
제품 상세 정보:
| Place of Origin: | Guangdong, SHENZHEN |
| 브랜드 이름: | TAKFLY |
| 인증: | CE,ROHS,REACH,ISO9001,ISO14001 |
| Model Number: | QSFP28-4SFP28-xxx |
결제 및 배송 조건:
| Minimum Order Quantity: | 1 Pices |
|---|---|
| 가격: | US$0.01 ~ US$1200/PC |

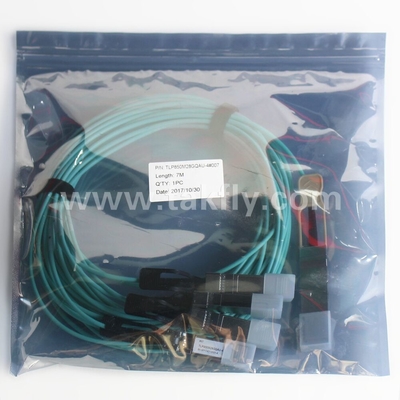

| Packaging Details: | spone + box + carton |
| Delivery Time: | 3-7 working days |
| Payment Terms: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
|
상세 정보 |
|||
| 강조하다: | 100Gb/s QSFP28에서 4x SFP28 AOC 케이블,4x SFP28 브레이크아웃 액티브 광 케이블,100Gb/s QSFP28 AOC 케이블 |
||
|---|---|---|---|
제품 설명
- 이 제품은 전통적인 구리 케이블의 대역폭 제한을 극복하기 위해 높은 데이터 레이트 병행 활성 광 케이블 (AOC) 입니다.AOC는 한쪽 끝에서 QSFP28 모듈과 다른 끝에서 4 개의 SFP28 모듈로 종료됩니다.QSFP28 터미널을 통해 4개의 독립적인 데이터 전송 채널과 4개의 멀티모드 리본 섬유를 통한 데이터 수신 채널을 제공하며, 각각 25Gb/s 동작이 가능하다.

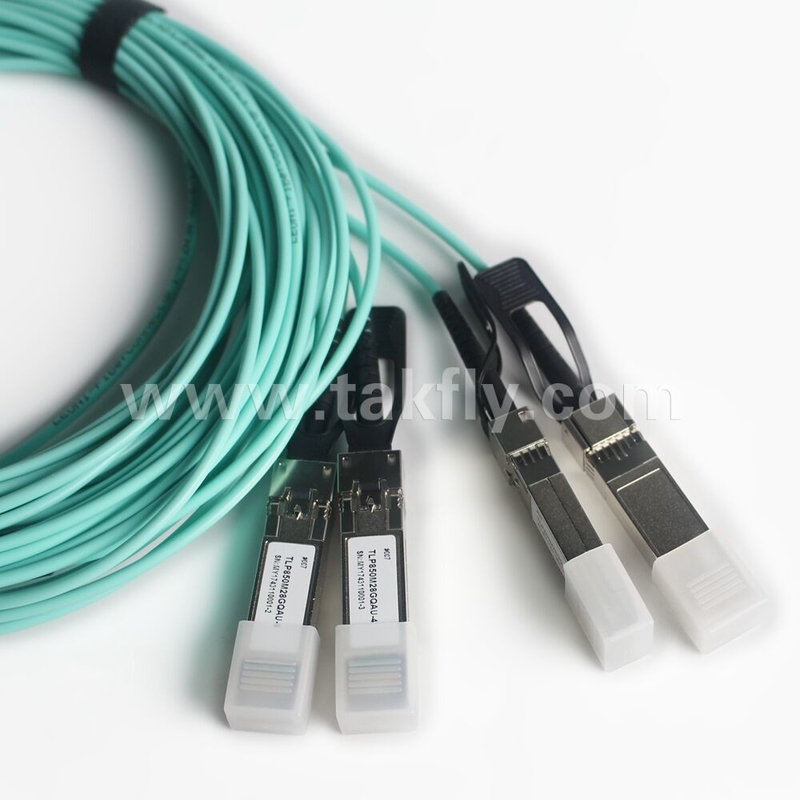

- 섬유 리본은 SFP28 모듈로 끝나는 4개의 섬유 케이블로 확장됩니다.이 제품으로 최대 100m 전송에서 100Gb/s의 총 데이터 속도가 달성될 수 있습니다., 초고속 컴퓨팅 데이터 교환을 지원합니다.
- 이 제품은 QSFP28 및 SFP28 멀티 소스 계약 (MSA) 에 따라 형태 요소, 광학/전기 연결으로 설계되었습니다.그것은 온도를 포함하여 가장 혹독한 외부 운영 조건에 대응하도록 설계되었습니다, 습도 및 EMI 간섭.
- The QSFP28 module converts the parallel electrical input signals into parallel optical signals by a driven Vertical Cavity Surface Emitting Laser (VCSEL) array inside the QSFP28 module on its transmitter side광적 신호는 먼저 멀티모드 리본 섬유의 4 개의 광적 데이터 전송 경로를 통해 전파되고 그 다음 4 개의 별도의 듀얼 코어 섬유 케이블을 통해 전파됩니다.그들은 다음 다른 끝에 4 SFP28 모듈의 수신기 내부의 광 다이오드에 의해 캡처광적 신호는 전기 신호로 변환되어 4개의 SFP28 모듈의 수신기에 의해 개별적으로 출력됩니다.
-
역방향으로, 4개의 SFP28 모듈 각각은 전력 입력 신호를 송신자 쪽의 모듈 내부에 있는 VCSEL를 통해 광적 신호로 변환한다.4 광적 신호는 먼저 4 개의 분리 된 듀얼 코어 섬유 케이블의 다른 전송 라인을 통해 전파되고 멀티 모드 리본 섬유를 통해 전파됩니다.. 그들은 QSFP28 내부의 광 다이오드 배열에 의해 수신자 쪽에서 캡처됩니다. 광적 신호는 병렬 전기 신호로 변환되고 출력됩니다. 결과적으로,케이블의 QSFP28 터미널은 8개의 포트를 가지고 있습니다., 데이터 전송을 위한 4개 및 데이터 수신을 위한 4개, 전체 100Gb/s 데이터 교환 속도를 제공하는데 다른 끝의 4개의 SFP28 단말기 각각은 2개의 포트를 가지고 있다.데이터 전송 1개, 수신 1개, 25Gb/s 데이터 교환 속도를 제공 합니다.
- 이 제품을 켜기 위해서는 +3.3V 전원 공급 장치가 필요합니다. 두 전원 공급 핀 VccTx와 VccRx는 내부로 연결되어 있으며 동시에 적용되어야합니다.MSA 사양에 따르면 모듈은 7개의 저속 하드웨어 제어 핀을 제공합니다.: ModSelL, SCL, SDA, ResetL, LPMode, ModPrsL 및 IntL.
- 모듈 셀렉트 (ModSelL) 는 입력 핀이다. 호스트가 낮은 상태로 유지하면 이 제품은 2선 직렬 통신 명령에 반응한다.ModSelL은 이 제품을 단일 2선 인터페이스 버스에서 사용할 수 있습니다. 개별 ModSelL 라인이 사용되어야합니다..
-
2선 직렬 버스 통신 인터페이스에 일련 시계 (SCL) 및 일련 데이터 (SDA) 가 필요하며 호스트가 QSFP28 메모리 지도에 액세스 할 수 있습니다.
-
ResetL 핀은 최소 펄스 길이를 초과하는 동안 ResetL 핀의 낮은 레벨을 유지하면 설정을 기본 상태로 되돌려 완전한 리셋을 가능하게합니다.리셋 실행 중 호스트는 리셋 중단 완료를 표시 할 때까지 모든 상태 비트를 무시해야합니다.이 제품은 IntL (Interrupt) 신호를 전송하여 이를 나타냅니다. 메모리 맵에 Data_Not_Ready 비트가 부정되어 있습니다.전원 (고온 삽입 포함) 에 모듈이 다시 설정 필요 없이 다시 설정 중단 완료를 게시해야 주의하십시오.
-
저전력 모드 (LPMode) 핀은 높은 전력 모듈을 냉각할 수 없는 호스트를 보호하기 위해 제품의 최대 전력 소비량을 설정하는 데 사용됩니다.이러한 모듈이 실수로 삽입될 경우.
-
모듈 현존 (ModPrsL) 은 호스트 보드에 로컬 신호로, 제품이 없으면 일반적으로 호스트 Vcc로 끌립니다. 제품이 커넥터에 삽입되면,그것은 호스트 보드의 저항을 통해 땅으로 경로를 완료하고 신호를 주장. ModPrsL는 ModPrsL를 ′′Low′′ 상태로 설정하여 그 존재를 나타냅니다.
-
인터럽트 (IntL) 는 출력 핀이다. ?? 로우?? 는 가능한 운영 오류 또는 호스트 시스템에 중요한 상태를 나타냅니다.호스트는 2 와이어 직렬 인터페이스를 사용하여 중단의 소스를 식별IntL 핀은 열린 컬렉터 출력이며 호스트 보드에서 호스트 Vcc 전압으로 당겨야합니다.
- SFP28 모듈 전기 인터페이스는 SFI 전기 사양에 적합합니다. 송신기 입력 및 수신기 출력 임피던스는 100 Ohm 미분입니다. 데이터 라인은 내부로 AC 결합됩니다..이 모듈은 차별화된 종료 및 품질 신호 종료 및 낮은 EMI를 위해 차별화된 공통 모드 변환을 줄여줍니다.SFI는 일반적으로 개선 된 FR4 재료의 200 mm 이상 또는 하나의 커넥터로 표준 FR4의 약 150 mm까지 작동합니다..
-
송신기는 25Gbit/s의 일련의 PECL 또는 CML 전기 데이터를 일련의 광 데이터로 변환합니다. 오픈 컬렉터 호환 트랜스미트 디사블 (Tx_Dis) 이 제공됩니다.이 핀에 연결이 없거나 레이저가 전송을 중지이 핀에 있는 논리 0은 정상적인 동작을 보장합니다.송신기는 공급 전압과 온도 변동에도 불구하고 일정한 광적 출력 전력을 보장하기 위해 내부 자동 전력 제어 루프 (APC) 를 갖추고 있습니다.. 오픈 컬렉터 호환 전송 오류 (Tx_Fault) 는 제공 됩니다. TX_Fault는 높은 경우 모듈 출력 접촉입니다.모듈 송신기가 레이저 작동이나 안전과 관련된 결함 상태를 감지했다고 나타냅니다.. TX_Fault 출력 콘택트는 개방된 배수 / 수집기이며 호스트의 Vcc_Host에 4.7-10 kΩ 범위의 저항으로 끌어당겨집니다. TX_Disable는 모듈 입력 콘택트입니다.TX_Disable가 높게 표시되거나 열려 있을 때, SFP28 모듈 송신기 출력이 꺼집니다. 이 접촉은 4.7 kΩ에서 10 kΩ 저항으로 VccT까지 당겨집니다.
-
수신기는 25Gbit/s의 일련 광 데이터를 일련 PECL/CML 전기 데이터로 변환한다. 오픈 컬렉터 호환 신호 손실이 제공됩니다.높은 경우 Rx_LOS는 해당 표준에서 지정된 것보다 낮은 광 신호 수준을 나타냅니다.. Rx_LOS 콘택트는 개방된 배수/집합기 출력으로 호스트의 Vcc_Host로 끌어올려 4.7~10 kΩ 범위의 저항 또는 활성 종료와 함께전원 공급 필터링은 송신기 및 수신기 모두에 대해 권장됩니다.Rx_LOS 신호는 SFP28가 설치된 시스템에 수신 신호 강도가 지정된 범위 이하라는 사전 표시로 의도됩니다.이러한 표시는 일반적으로 설치되지 않은 케이블을 나타냅니다., 깨진 케이블, 또는 장애, 실패 또는 케이블의 다른 끝에 전원을 끄는 송신기.
- SFP28 모듈은 핫 플러그 가능. 핫 플러그 가능은 호스트 보드가 전원을 공급하는 동안 모듈을 연결하거나 분리하는 것을 의미합니다. SFP28 호스트 커넥터는 0.SFF-8083에 규정된 8mm pitch 20 위치 직각 개선 연결 장치, 또는 동일한 전기 성능을 가진 동등한 겹쳐진 커넥터. SFP28 모듈은 토지 순서로 호스트와 접촉한다.전력, 신호가 뒤따릅니다.
|
매개 변수
|
기호
|
분
|
맥스
|
단위
|
참고문서
|
|
저장 온도
|
TS
|
-40
|
85
|
degC
|
|
|
작동용 온도
|
TOP
|
0
|
70 |
degC
|
|
|
전원 공급 전압
|
VCC
|
-0.5
|
3.6 |
V
|
|
|
상대 습도 (집화되지 않은)
|
RH
|
0 | 85 |
%
|
|
매개 변수
|
기호
|
분
|
전형적
|
맥스
|
단위
|
|
작동용 온도
|
TOP
|
0
|
70
|
degC
|
|
|
전원 공급 전압
|
VCC
|
3.135
|
3.3
|
3.465
|
V
|
|
데이터 레이트, 각 레인 (QSFP28)
|
25.78125
|
28.05
|
Gb/s
|
||
|
데이터 레이트 (각 SFP28)
|
25.78125
|
28.05
|
Gb/s
|
||
|
제어 입력 전압 높은
|
2 |
Vcc
|
V
|
||
|
제어 입력 전압 낮은
|
0 |
0.8
|
V
|
