제품 설명

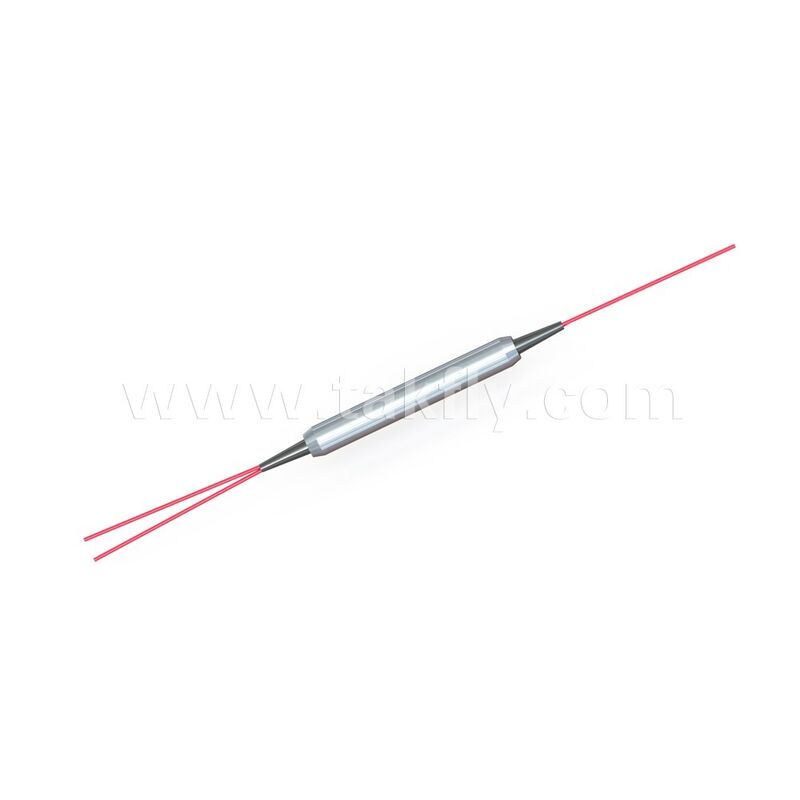

ICT AI 컴퓨팅용 편광 유지 광섬유 PM 아이솔레이터 & WDM 하이브리드
PM 아이솔레이터 & WDM 하이브리드
PM 아이솔레이터 & WDM 하이브리드는 광 아이솔레이터와 WDM 광 커플러를 컴팩트한 패키지에 통합한 특수 부품입니다. 이 아이솔레이터와 WDM 커플러 조합은 도핑 광섬유 증폭기 설계 및 응용 분야에 특히 유용합니다. 1480nm/1550nm 및 980nm/1550nm의 두 가지 유형의 WDM 커플러를 사용할 수 있습니다. 1550nm 대역의 신호는 먼저 아이솔레이터를 통과한 후 WDM 커플러에서 펌핑 레이저 전력과 결합됩니다. 광학 회로의 이전 단계는 광학 절연으로 인해 보호됩니다. 단일 스테이지 및 듀얼 스테이지 절연 옵션을 모두 사용할 수 있습니다.
이 제품은 전반적인 비용을 절감하고 시스템 구조를 단순화하는 동시에 성능과 신뢰성을 향상시킵니다.
주요 특징
- 낮은 삽입 손실
- 높은 반사 손실
- 높은 소광비
- 높은 절연
- 높은 안정성 및 신뢰성
구조 다이어그램
기술 사양
| 매개변수 | 단위 | 값 | |
|---|---|---|---|
| 스테이지 | - | 단일 | 듀얼 | 단일 | 듀얼 | |
| 신호 채널 | 신호 파장 범위 | nm | 1064±10 | 1550±15 |
| 최대 삽입 손실 | dB | 2.6 | 3.8 | 0.9 | 1.0 | |
| 일반적인 피크 신호 역방향 절연 (23℃ 기준) | dB | 40 | 52 | 40 | 52 | |
| 최소 신호 역방향 절연 (23℃ 기준) | dB | 28 | 45 | 28 | 45 | |
| 최소 절연 (Com to Pass @ Ref 대역 파장) | dB | 30 | |
| 최소 소광비 (23℃ 기준) | dB | 20 | |
| 반사 채널 | 파장 범위 | nm | 960~990 |
| 최대 삽입 손실 | dB | 0.6 | |
| 최소 절연 (Com to Ref @ Pass 대역 파장) | dB | 15 | |
| 최소 소광비 (23℃ 기준) | dB | 18 | |
| 최소 반사 손실 | dB | 50 | |
| 최대 삽입 손실 열 안정성 | dB/℃ | 0.005 | |
| 최대 광 출력 (CW) | mW | 300 | |
| 최대 인장 하중 | N | 5 | |
| 작동 온도 | ℃ | -5~+70 | |
| 보관 온도 | ℃ | -40~+85 |
* 커넥터가 있는 장치의 경우 IL은 0.3dB 높고, RL은 5dB 낮으며, ER은 2dB 낮습니다.
* 기본 커넥터 키는 느린 축에 정렬됩니다.
* 기본 커넥터 키는 느린 축에 정렬됩니다.
응용 분야
- 광섬유 레이저
- 광섬유 증폭기
- 테스트 장비
