제품 설명
ICT AI 컴퓨팅용 편광 유지 광섬유 PM 필터 WDM
PM 필터 WDM 개요
편광 유지 필터 WDM은 고급 마이크로 광학 필터 기술을 사용하여 PM 신호를 다중화하고 높은 소광비로 출력 편광을 유지합니다. 모든 입력 및 출력 광섬유는 편광 유지됩니다. 고급 필터 기술을 활용하여 컴팩트한 패키지에서 광대역, 낮은 삽입 손실, 높은 편광 소광비 및 높은 반사 손실을 제공합니다. 이 장치는 PM 광섬유 증폭기, 광섬유 레이저 및 계측 애플리케이션에 이상적입니다.
주요 특징
- 낮은 삽입 손실
- 높은 반사 손실
- 높은 안정성 및 신뢰성
구조 다이어그램
기술 사양
| 매개변수 | 단위 | 값 |
|---|---|---|
| 유형 | nm | 0698 | 5598 | 5506 | 5548 | 2055 |
| 전송 파장 | nm | 1020~1080 | 1520~1580 | 1520~1580 | 1535~1565 | 1950~2050 |
| 반사 파장 | nm | 960~990 | 960~990 | 1020~1080 | 1480±10 | 1570±10 |
| 전송 채널 최대 삽입 손실 | dB | 0.8 | 0.7 | 0.8 | 0.8 | 0.8 |
| 반사 채널 최대 삽입 손실 | dB | 0.6 | 0.5 | 0.6 | 0.6 | 0.8 |
| 전송 시 최소 차단 | dB | 25 | 30 | 25 | 25 | 25 |
| 반사 시 최소 차단 | dB | 15 | 15 | 15 | 15 | 12 |
| 채널 평탄도 최대 | dB | 0.4 |
| 23°C에서 소광비 최소 | dB | 18 |
| 파장 열 안정성 최대 | nm/°C | 0.003 |
| 삽입 손실 열 안정성 최대 | dB/°C | 0.005 |
| 반사 손실 최소 | dB | 50 |
| 최대 전력 처리 (CW) | mW | 300 |
| 최대 인장 하중 | N | 5 |
| 작동 온도 | °C | 0~+70 |
| 보관 온도 | °C | -40~+85 |
커넥터가 있는 장치의 경우 IL은 0.3dB 높고, RL은 5dB 낮으며, ER은 2dB 낮습니다. 기본 커넥터 키는 느린 축에 정렬됩니다.
응용 분야
- CATV 시스템
- CWDM/DWDM 모듈
- EPon/Gpon 네트워크

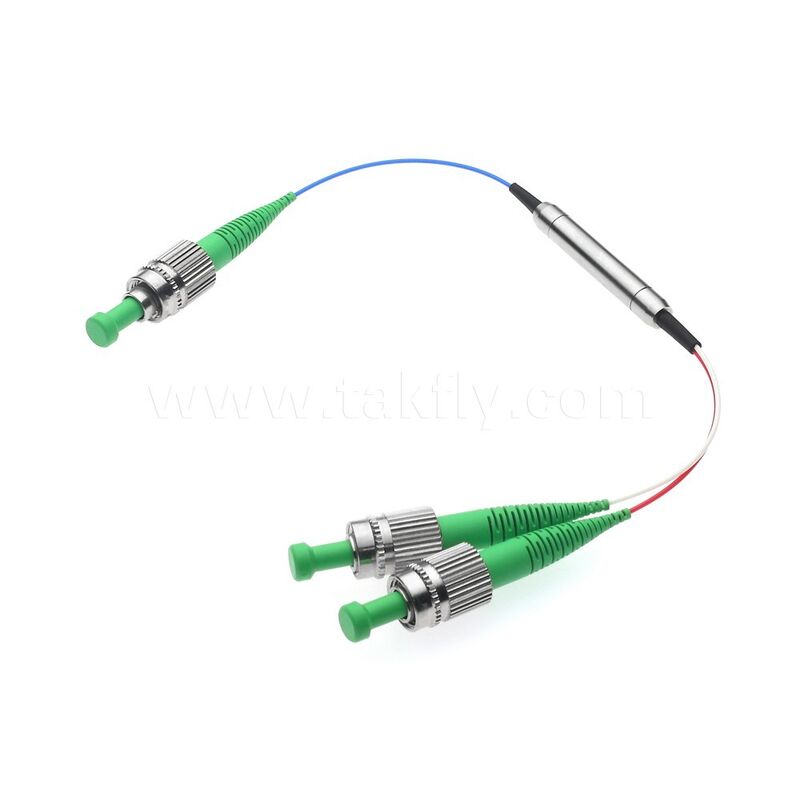

제품 이미지
