상세 정보 |
|||
| 맞춤화: | 예 | ||
|---|---|---|---|
| 강조하다: | 편광 유지 광섬유 커플러,ICT용 PM 필터 커플러,인공지능 컴퓨팅용 광섬유 결합기 |
||
제품 설명

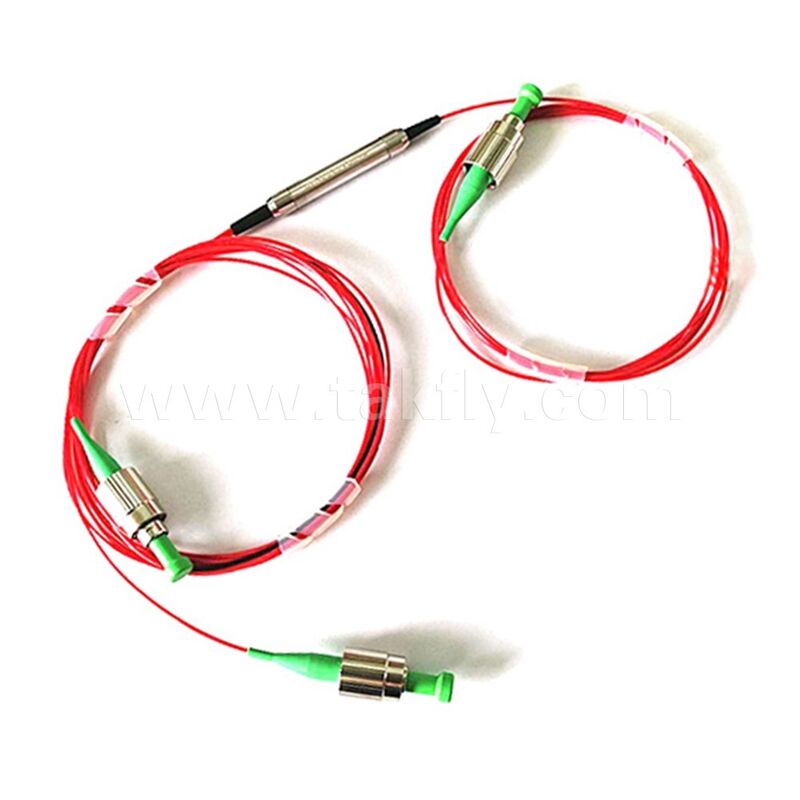

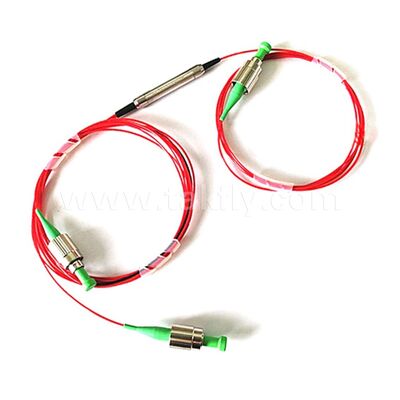

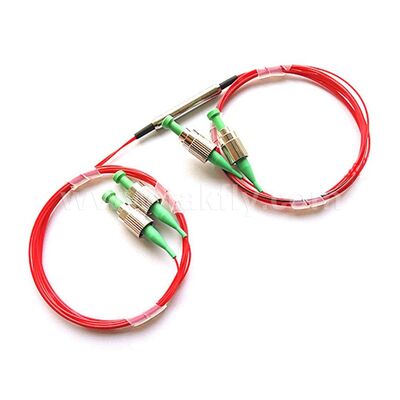

ICT AI 컴퓨팅용 편광 유지 광섬유 PM 필터 커플러
제품 개요
편광 유지 커플러는 높은 소멸비로 편광을 유지하면서 광 신호를 분할하는 마이크로 광 필터 유형 장치입니다. 1%에서 50%까지의 다양한 커플링 비율과 1x2 및 2x2 구성으로 제공되는 PM 커플러는 광섬유 통신 시스템, 라만 증폭기 및 기타 광섬유 계측기 응용 분야에서 널리 사용됩니다.
주요 특징
- 낮은 삽입 손실
- 높은 반사 손실
- 높은 소멸비
구조 다이어그램
기술 사양
| 매개변수 | 단위 | 값 |
|---|---|---|
| 유형 | - | 1x2 | 2x2 |
| 중심 파장 | nm | 2000 | 1550,1310 | 1064 | 2000 | 1550,1310 | 1064 |
| 작동 파장 범위 | nm | ±40 | ±40 | ±20 | ±40 | ±40 | ±20 |
| 최대 과잉 손실 | dB | 1.2 | 0.7 | 0.8 | 1.5 | 1.0 | 1.2 |
| 균일성 (50/50만 해당) | dB | 0.6 | 0.4 | 0.5 | 0.8 | 0.6 | 0.8 |
| 커플링 비율 | dB | 01/99~50/50 |
| 23°C에서 최소 소멸비 | dB | 18 (양축 작동) | 22 (고속 축 차단) |
| 최소 반사 손실 | dB | 50 |
| 최대 광 출력 (CW) | mW | 300 |
| 최대 인장 하중 | N | 5 |
| 광섬유 유형 | - | 탭 포트: SMF-28E, Hi1060 또는 PM 팬더 광섬유 입력 및 출력 포트: PM 팬더 광섬유 |
| 작동 온도 | °C | -5~+70 |
| 보관 온도 | °C | -40~+85 |
* 커넥터가 있는 장치의 경우 IL은 0.3dB 높고, RL은 5dB 낮으며, ER은 2dB 낮습니다.
* 기본 커넥터 키는 느린 축에 맞춰져 있습니다.
응용 분야
- EDFA (에르븀 도핑 광섬유 증폭기)
- 광섬유 센서 시스템
- 광섬유 계측기
