제품 설명

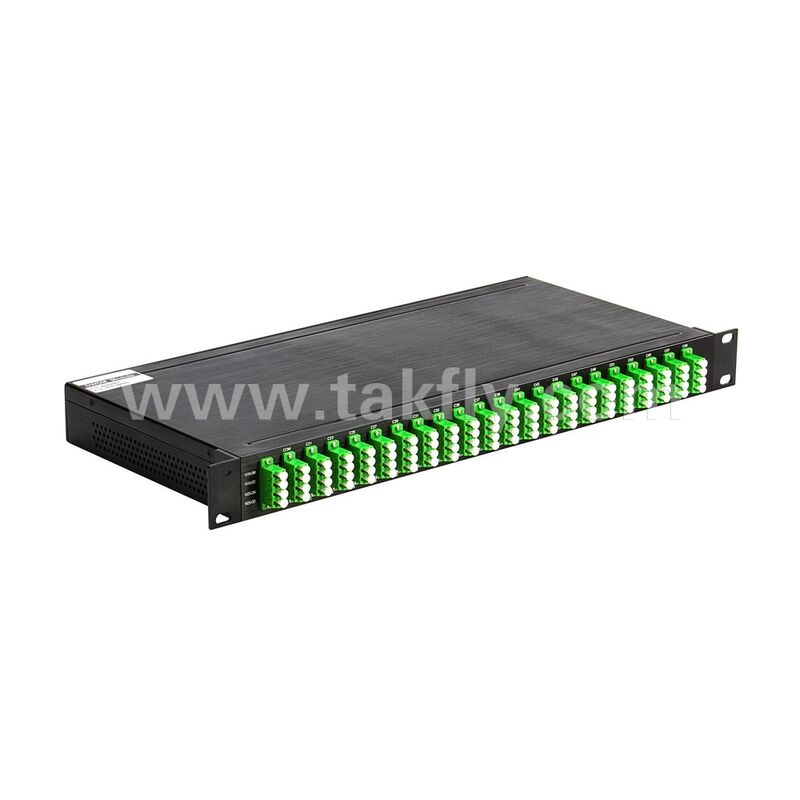

광섬유 DWDM 100GHz AWG 40채널 MUX+DEMUX (데이터 센터 통신 5G용)
100GHz AWG 40채널 DWDM MUX+DEMUX
Takfly의 DWDM 1U-19인치 랙은 TFF(박막 필터) 기반의 파장 분할 다중화 기술을 활용하며, 다양한 파장 옵션을 제공합니다. 이 시스템은 서로 다른 파장의 광 신호를 단일 광섬유로 다중화하여 전송하고, 수신단에서 역다중화하여 결합된 신호를 개별 파장으로 분리합니다.
DWDM 시스템은 100GHz, 200GHz 등의 채널 간격을 특징으로 하며, 장거리 고용량 간선망 및 초고용량 도시권 네트워크 코어 노드에 이상적입니다.
주요 특징
- 낮은 삽입 손실
- 넓은 통과 대역
- 높은 채널 격리
- 높은 안정성 및 신뢰성
응용 분야
- 통신 5G 네트워크
- 도시권 네트워크 백본 네트워크
- 데이터 센터
기술 사양
| 매개변수 | 4 채널 | 8 채널 | 16 채널 |
|---|---|---|---|
| Mux | Demux | Mux | Demux | Mux | Demux | |
| 채널 파장 (nm) | ITU 100 GHz 그리드 + 1270-1350 | ||
| 중심 파장 정확도 (nm) | ±0.05 | ||
| 채널 간격 (GHz) | 100 | ||
| 채널 통과 대역 (@-0.5dB 대역폭) (nm) | ≥0.22 | ||
| 삽입 손실 | ≤1.6 | ≤2.5 | ≤3.5 |
| 채널 균일성 | ≤0.6 | ≤1.0 | ≤1.5 |
| 채널 리플 | 0.3 | 0.3 | 0.3 |
| 인접 채널 격리 | N/A | >30 | N/A |
| 비인접 채널 격리 | N/A | >40 | N/A |
| 삽입 손실 온도 민감도 (dB/°C) | ≤0.005 | ||
| 파장 온도 이동 (°C) | <0.002 | ||
| 편광 종속 손실 (dB) | <0.1 | ||
| 편광 모드 분산 (PS) | <0.1 | ||
| 직진도 (dB) | >50 | ||
| 반사 손실 (dB) | >45 | ||
| 최대 전력 처리 (mW) | 500 | ||
| 작동 온도 (°C) | -5 ~ +75 | ||
| 보관 온도 (°C) | -40 ~ +85 | ||
패키지 치수
- L100×W80×H10 mm (2채널-8채널 모듈)
- L140×W100×H15 mm (9채널-18채널 모듈)
- 19" 1U 랙
- LGX
