1310 1490 1550nm 강관 튜브형을 다중송신하는 FWDM 3 채널 필터 파장 분활
제품 상세 정보:
| 원래 장소: | 중국 |
| 브랜드 이름: | OEM/Takfly |
| 인증: | CE,ROHS,REACH,ISO9001,ISO14001 |
| 모델 번호: | 4/35 FWDM, 5/34 FWDM, 34/5 FWDM |
결제 및 배송 조건:
| 최소 주문 수량: | 1개 부분 |
|---|---|
| 가격: | USD6/pcs ~ USD12/pcs |
| 포장 세부 사항: | 스포네 + 박스 + 통 |
| 배달 시간: | 3-5 일로 일합니다 |
| 지불 조건: | 전신환, 웨스턴 유니온, 머니그램, 페이팔, L/C (신용장) |
| 공급 능력: | 20000 채널 매달 |
|
상세 정보 |
|||
| 상품 이름: | FWDM | 사고 방식: | 1310/1490/1550nm |
|---|---|---|---|
| 차원: | Φ5.5 x L38 (900um 루즈 튜브 또는 베어 파이버 용) | 작동 온도: | -0 ~ + 70 ℃ |
| 저장 온도: | -40~85℃ | 연결기: | LC, 거리, LC, FC, E2000 |
| 하이 라이트: | 3CH 파장 분활 Multiplexing,1550nm wdm 필터,FWDM 사고 방식 시 분할 다중화 |
||
제품 설명

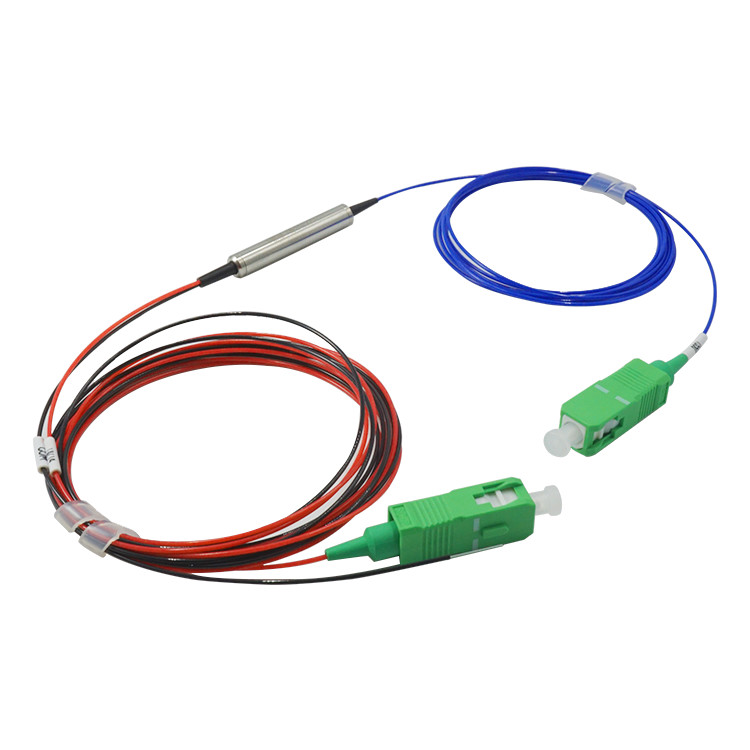

FWDM 필터 3 채널 필터 파장 분할 다중화 방식 1310/1490/1550nm 강관 튜브형
기술
필터 기반 파장 분할 다중화기 (FWDM)는 박막 필터 (TFF) 기술을 기반으로 한 일종의 WDM 멀티플렉서입니다. FWDM은 넓은 파장 범위에서 다른 파장에 있는 빛을 결합시키거나 분리하고, 광범위하게 EDFA와 라만 증폭기와 WDM 광학망에서 사용됩니다. 파워 링크는 프트스 구조에게 일련의 FWDM 멀티플렉서를 제공합니다. 우리의 FWDM 제품 라인은 일반적으로 광섬유 시스템에서 사용된 다른 파장 윈도우를 커버합니다. 모든 FWDM 멀티플렉서는 저삽입 손실, 낮은 분극화 의존, 고분리와 우수한 환경적 안정성을 입힙니다.
FTTX 필터 WDM 모듈은 박막 필터 (TFF) 기술을 기반으로 합니다.장치는 넓은 파장 범위에서 다른 파장에 있는 빛을 결합시키거나 분리합니다. 그들은 저삽입 손실, 낮은 분극화 의존, 고분리와 우수한 환경적 안정성을 매우 제공합니다. 파워 링크 FTTH/FTTx 1310/1550nm FWDM 필터 WDM은 1310nm과 1550nm의 통신 광 신호의 다중화와 분할화를 실현할 수 있습니다. 그것은 넓게 광학망 업그레이드와 확대에서 사용되도록, 양방향 통신을 달성하기 위해 단일 파이버의 능력을 확대하거나, 새로운 포괄적 사업 등을 도입할 수 있습니다. 당신이 알 것처럼, GEPON 시스템 자체가 1310/1490에 일하여서 여기의 CATV 신호는 1550nm을 사용하여 똑같은 섬유에 걸쳐 전달되고 FWDM이 이 모든 것이 섞이게 한 장소입니다.
특징
- 넓은 파장 범위
- 저삽입 손실
- 하이 채널 차단
- 고안정성과 신뢰성
애플리케이션
- 시스템 모니터링
- 송신기와 섬유
- 광섬유 증폭기
- CATV 시스템
- FTTH 시스템
성능 명세
| 매개 변수 | FWDM 4/35 | FWDM 5/34 | FWDM 34/5 | |
| 통과 대역 파장 범위 (nm) | 1480-1500 | 1540-1560 | 1260-1360&1480-1500 | |
| 반사 밴드 1 파장 범위 (nm) | 1260-1360 | 1260-1360 | 1540-1560 | |
| 반사 밴드 2 파장 범위 (nm) | 1540-1560 | 1480-1500 | ||
| 삽입 손실 (dB) | 채널을 반영하세요 | ≤0.6 | ||
| 패스 채널 | ≤0.8 | |||
| 통과 대역 삼 훑는 기계 (dB) | <0.3 | |||
| 삽입 | 채널을 반영하세요 | >15 | ||
| 패스 채널 | >30 | |||
| 삽입 손실 온도 민감도 (dB/C) | <0.005 | |||
| 편광 의존 손실량 (dB) | <0.1 | |||
| 편광 모드 분산 (추신) | <0.1 | |||
| 방향성 (dB) | >50 | |||
| 손실 (dB)를 반환하세요 | >50 | |||
| (mW)를 취급하는 최대 전력 | 300 | |||
| 작동 온도 (C) | -10~+75 | |||
| 저장 온도 (C) | -40~+85 | |||
|
패키지 치수 (밀리미터)
|
1. Φ5.5 Ｘ L38 (900 um 루즈 튜브 또는 극소량의 섬유를 위해)
2. L90xW20xH9.5 (2.0 밀리미터 또는 3.0 밀리미터가 전보를 치기 때문에)
|
|||
순서 정보
| FWDM | 사고 방식 | 섬유형 | 화이버 길이 | 연결기 |
|
4/35=1490pcss/1310&1550reflect |
1=0.25mm |
1=1m |
0=None |
FAQ :
큐 : 당신은 OEM 서비스를 제공합니까 ?
한 : 예, 우리는 제품에 또는 박스에 당신의 로고 또는 브랜드를 출력할 수 있습니다.
큐 : 무료샘플을 제공하시겠습니까 ?
한 : 낮은 값 샘플의 일부는 당신을 위해 자유로울 수 있지만, 그러나 당신이 발송 비용을 위해 지불할 필요가 있습니다.
큐 : 어떻게 당신을 캔으로 만듭니다 구아렌트이이 품질 ?
한 : 우리의 완전한 품질 경영 시스템을 토대로 하시오 그러면 자사 제품의 모두는 선적 전에 시험된 100%였습니다.
큐 : 당신의 배달 시간이 무엇입니까 ?
한 : 일반적으로, 시험하세요 : 3~5 근무일. 형식적 순서 : 7-10 근무일.
큐 : 당신의 지불 기간이 무엇입니까 ?
한 : 우리는 전신환, 웨스턴 유니온, 페이팔, L/C (신용장)을 받아들입니다
샘플을 위해 : 100% 지불. 형식적 순서 : 저장고로서의 30%~100%, 출하 전에 잔금 지급.
