광섬유 증폭기용 1U 19 랙 마운트 8 채널 CWDM Mux Demux 모듈
제품 상세 정보:
원래 장소: | 중국 |
브랜드 이름: | Takfly/OEM/Neutral |
인증: | CE,ROHS,REACH,ISO9001,ISO14001 |
모델 번호: | TK-DWDM-8CH-rm-lc |
결제 및 배송 조건:
최소 주문 수량: | 1개 부분 |
---|---|
가격: | US$0.01 ~ US$199.99/PC |
포장 세부 사항: | 스포네 + 박스 + 통 |
배달 시간: | 0 일 |
지불 조건: | 웨스턴 유니온, 전신환, MoneyGram/Paypal |
공급 능력: | 전신환, 웨스턴 유니온, 머니그램, 페이팔, L/C (신용장) |
상세 정보 |
|||
채널: | 8 CH | 상품 이름: | 1U 19 랙 마운트 8 채널 CWDM Mux Demux 모듈 |
---|---|---|---|
차원: | 19 1U 랙 | 연결기: | LC / 자동 위상 조정, LC / UPC |
작동 온도: | -5~+75C | 저장 온도: | -40~85℃ |
섬유형: | 900 um 루즈 튜브 섬유와 SMF28e | 작동 습도: | 5~95%RH |
저장 습도: | 5~95%RH | 증명서: | CE, ROHS, 한계, ISO9001, ISO14001 |
출력 채널: | 40 | 채널 간격: | 100Ghz |
작동 대역: | C 밴드 | 삽입 손실: | 2.5dB |
하이 라이트: | 100GHz 섬유 먹스 역다중화기,8CH 먹스 역다중화기 모듈,1U 섬유 먹스 역다중화기 |
제품 설명
광섬유 증폭기용 1U 19 랙 마운트 8 채널 CWDM Mux Demux 모듈
8 채널 1U의 100GHz Mux Demux FTTX CATV 및 데이터 센터용 LC UPC 또는 APC 인터페이스가 있는 19 랙은 일반적으로 파장이 100GHz 그리드(0.8 nm) 및 50GHz 그리드(0.4nm)에서 96개의 파장.프로토콜이 투명하고 10/1G 이더넷, SDH/SONET, 16/8/4/2/1G 파이버 채널, FTTx 및 CATV를 포함한 애플리케이션에 적합합니다.
WDM이라는 용어는 일반적으로 파장으로 설명되는 광 캐리어에 일반적으로 적용되는 반면 주파수 분할 다중화는 일반적으로 주파수로 더 자주 설명되는 무선 캐리어에 적용됩니다.
WDM, CWDM 및 DWDM은 단일 광섬유에서 여러 파장의 빛을 사용하는 동일한 개념을 기반으로 하지만 파장의 간격, 채널 수 및 광학 공간에서 다중화된 신호를 증폭하는 능력이 다릅니다.EDFA는 C-대역에 대해 효율적인 광대역 증폭을 제공하고, 라만 증폭은 L-대역에서 증폭을 위한 메커니즘을 추가합니다.CWDM의 경우 광대역 광 증폭을 사용할 수 없으므로 광 범위가 수십 킬로미터로 제한됩니다.
- 낮은 삽입 손실
- 넓은 통과 대역
- 높은 채널 격리
- 높은 안정성과 신뢰성
- 채널 추가/삭제
- DWDM 네트워크
- 광섬유 증폭기
8 채널 100GHz DWDM MUX DEMUX 사양:
매개변수 | 4채널 | 8채널 | 16채널 | ||||
먹스 | 디먹스 | 먹스 | 디먹스 | 먹스 | 디먹스 | ||
채널 파장(nm) | ITU 100GHz 그리드 | ||||||
중심 파장 정확도(nm) | ±0.05 | ||||||
채널 간격(GHz) GHz) | 100 | ||||||
채널 통과대역(@-0.5dB 대역폭)(nm) | ≥0.22 | ||||||
삽입 손실 | ≤1.6 | ≤2.5 | ≤3.5 | ||||
채널 균일성 | ≤0.6 | ≤1.0 | ≤1.5 | ||||
채널 리플 | 0.3 | 0.3 | 0.3 | ||||
격리 | 인접한 | 해당 없음 | >30 | 해당 없음 | >30 | 해당 없음 | >30 |
인접하지 않음 | 해당 없음 | >40 | 해당 없음 | >40 | 해당 없음 | >40 | |
삽입 손실 온도 감도(dB/℃) | ≤0.005 | ||||||
파장 온도 이동℃) | <0.002 | ||||||
편광 의존 손실(dB) | <0.1 | ||||||
편광 모드 분산(PS) | <0.1 | ||||||
지향성(dB) | >50 | ||||||
반사 손실(dB) | >45 | ||||||
최대 전력 처리(mW) | 500 | ||||||
사용온도(℃) | -5~+75 | ||||||
보관온도(℃) | -40~85 | ||||||
패키지 치수(mm) |
|
비고: 위 사양은 커넥터가 없는 장치용입니다.

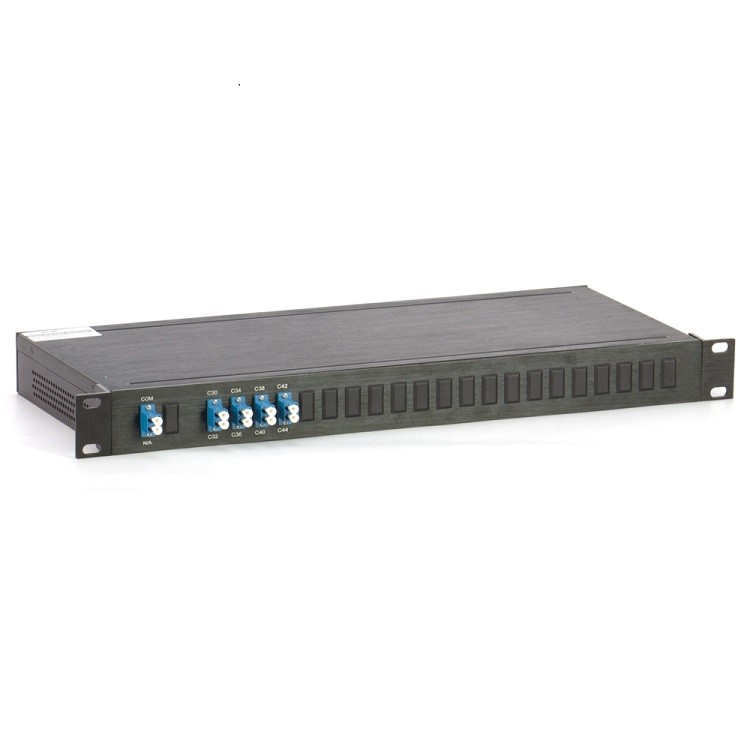

8 채널 100GHz DWDM MUX DEMUX 사진:
