제품 설명

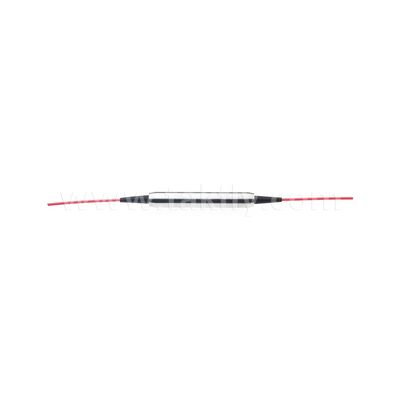

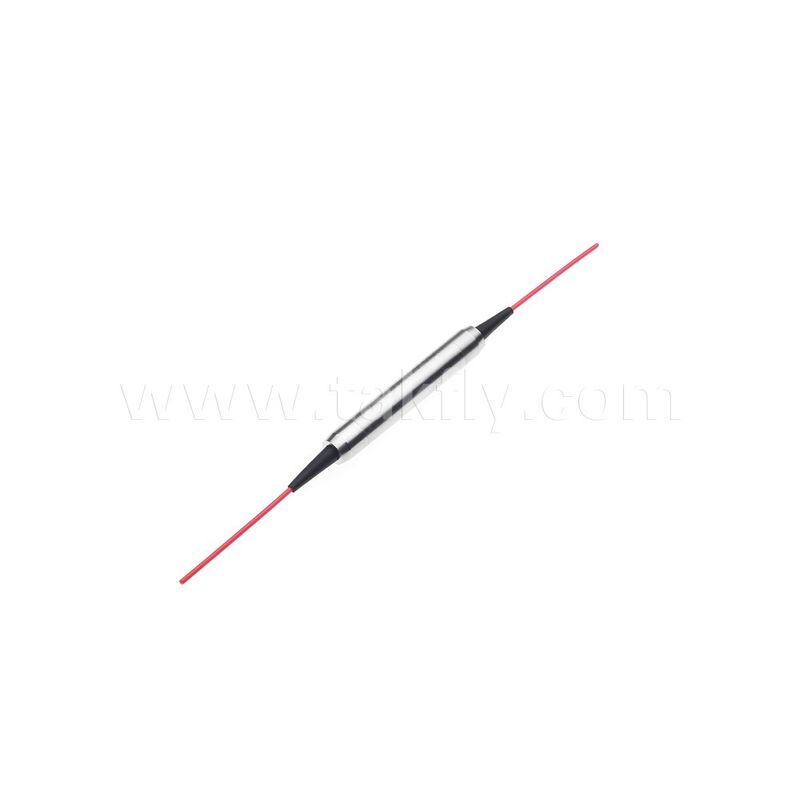

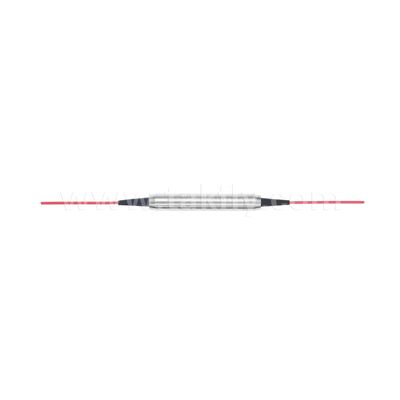

편광 유지 광섬유 PM 아이솔레이터
ICT 및 AI 컴퓨팅 애플리케이션을 위해 설계된 1310nm, 1550nm 및 2000nm 파장에서 작동하는 고성능 PM 아이솔레이터.
제품 개요
편광 유지 아이솔레이터는 PM 팬더 섬유로 제작된 2포트 마이크로 광학 장치입니다. 이 고급 광학 부품은 낮은 삽입 손실, 높은 절연, 높은 소광비, 뛰어난 신뢰성과 안정성을 특징으로 합니다. 이 장치는 한 방향으로 광 신호를 안내하는 동시에 역방향의 반사 및 후방 산란을 효과적으로 제거합니다.
베어 파이버 또는 900μm 재킷 케이블 구성으로 제공되는 이 아이솔레이터는 1310nm, 1550nm, 2000nm 및 기타 맞춤형 사양을 포함한 다양한 파장을 지원합니다.
주요 특징
- 낮은 삽입 손실
- 높은 반사 손실
- 높은 소광비
- 높은 절연
- 높은 안정성 및 신뢰성
구조 다이어그램
기술 사양
| 매개변수 | 단위 | 값 | |
|---|---|---|---|
| 단계 | - | 단일 | 이중 | |
| 중심 파장 | nm | 2000 | 1550 | 1310 | 2000 | 1550 | 1310 | |
| 작동 파장 범위 | nm | ±20 | |
| 23℃에서의 최대 피크 절연 (Typ.) | dB | / | 42 | 42 | / | 58 | 58 | |
| 23℃에서의 최소 절연 (Min.) | dB | 16 | 28 | 28 | 35 | 45 | 45 | |
| 23℃에서의 최대 삽입 손실 (Typ.) | dB | / | 0.4 | 0.4 | / | 0.5 | 0.5 | |
| 23℃에서의 최대 삽입 손실 (Max.) | dB | 1.3 | 0.55 | 0.55 | 1.5 | 0.65 | 0.65 | |
| 23℃에서의 최소 소광비 (Min.) | 양축 작동 | dB | 16 | 20 | 20 | 16 | 20 | 20 |
| 고속 축 차단 | dB | 18 | 25 | 25 | 18 | 25 | 25 | |
| 최소 반사 손실 (입력/출력) | dB | 50/50 | |
| 최대 광 출력 (CW) | mW | 500 | |
| 최대 인장 하중 | N | 5 | |
| 광섬유 유형 | - | PM 팬더 섬유 | |
| 작동 온도 | ℃ | -5~+70 | |
| 보관 온도 | ℃ | -40~+85 |
커넥터가 있는 장치의 경우, IL은 0.3dB 높고, RL은 5dB 낮으며, ER은 2dB 낮습니다.
기본 커넥터 키는 저속 축에 맞춰져 있습니다.
응용 분야
- 통신 시스템
- 테스트 시스템
- 광섬유 센서
- 연구 응용 분야
