상세 정보 |
|||
| 핵심: | 멀티코어 | 커넥터 A: | SC |
|---|---|---|---|
| 커넥터 B: | MPO/MTP | 파이버 모드: | 50/125um |
| 케이블 직경: | 0.9/2.0/3.0 | 폴란드 유형: | PC/APC |
| 반사 손실: | MM/PC:20dB/SM/APC:60dB | 삽입 손실: | 최대 0.35dB(표준 0.15dB) |
| 외피 재료: | PVC/LSZH | 굽기 반지름 정적/동적: | 10일/20일 |
| HS코드: | 854470000 | 성별: | 남성/여성 |
| 강조하다: | 288-광섬유 MPO 패치 코드,초고밀도 MTP 패치 코드,고용량 MPO MTP 케이블 |
||
제품 설명

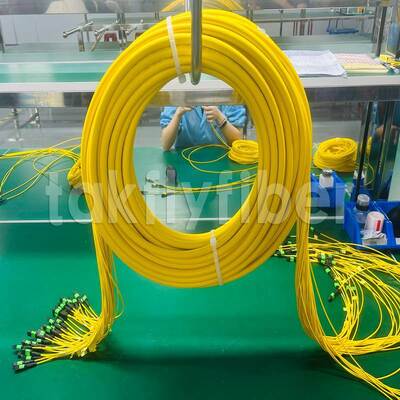

Takfly 288-광섬유 MPO/MTP 초고밀도 패치 코드
차세대 하이퍼스케일 인프라를 위한 고밀도 광섬유 트렁크 케이블링 솔루션으로, 400G/800G 및 신규 1.6T 광 네트워크를 지원합니다.
제품 개요
288-광섬유 MPO/MTP 패치 코드는 포트 밀도와 링크 예산이 중요한 하이퍼스케일 환경을 위해 설계되었습니다. 고정밀 가이드 핀이 적용된 정밀 성형 MT 페룰 기술을 활용하여, 이 트렁크 케이블은 수백 개의 광섬유를 컴팩트한 공간에 정렬하여 신속한 배포를 가능하게 합니다.
두 가지 성능 등급을 사용할 수 있습니다:표준 등급은 일반적인 삽입 손실 0.35dB를 제공하며, 저손실 등급은 일반적인 0.20dB를 달성하여 다중 커넥터 채널 전반에 걸쳐 귀중한 링크 마진을 보존합니다. 모든 어셈블리는 삽입 손실, 반사 손실 및 3D 페룰 형상에 대해 100% 공장 테스트를 거칩니다.
주요 특징
- 단일 고밀도 트렁크에 288개의 광섬유 (맞춤형 수량 가능)하위 마이크론 가이드 핀 정렬이 가능한 정밀 성형 MT 페룰
- 저손실 성능: 일반 IL ≤0.20 dB, 최대 IL ≤0.35 dB
- 표준 성능: 일반 IL ≤0.35 dB, 최대 IL ≤0.70 dB
- SM (G.652 / G.655 / G.657) 및 MM (OM1-OM5) 호환성
- 미니 라운드 또는 플랫 리본 케이블 구성
- PVC 또는 LSZH 외부 피복 옵션
- 색상 코딩된 부트와 함께 완전한 Type A / B / C 극성 관리
- 수컷 (핀 포함) 및 암컷 (핀 미포함) 커넥터 구성
- 기술 사양
광학 성능
매개변수
| 옵션 | 저손실 등급 | 일반 삽입 손실 |
|---|---|---|
| ≤0.35 dB | 반사 손실 (SM APC) | 최대 삽입 손실 |
| ≤0.70 dB | ≤0.35 dB | 반사 손실 (SM APC) |
| ≥60 dB | 반사 손실 (MM PC) | 반사 손실 (MM PC) |
| ≥20 dB | 테스트 파장 (SM) | 테스트 파장 (SM) |
| 1310 / 1550 nm | 테스트 파장 (MM) | 테스트 파장 (MM) |
| 850 / 1300 nm | 기계적 내구성 | 기계적 내구성 |
매개변수
| 옵션 | 작동 온도 |
|---|---|
| ≥500 (ΔIL ≤0.2 dB) | 인장 강도 (2.0mm 케이블) |
| ≥50 N | 반복성 |
| ≤0.1 dB | 내구성 |
| ≤0.2 dB | 환경 안정성 |
| ≤0.2 dB | 환경 안정성 |
매개변수
| 옵션 | 작동 온도 |
|---|---|
| -20°C ~ +70°C | 단기 최대 온도 |
| +85°C | 보관 온도 |
| -40°C ~ +80°C | 습열 순환 |
| 5회 순환 후 ΔIL ≤0.3 dB (-10°C ~ +65°C, 93% RH) | 고온 노화 |
| +85°C에서 168시간 후 ΔIL ≤0.3 dB | 저온 보관 |
| -40°C에서 24시간 후 ΔIL ≤0.2 dB | 진동 및 충격 |
| GR-1435-CORE 준수 | 물리적 속성 |
매개변수
| 옵션 | 광섬유 수 |
|---|---|
| 288 (맞춤형 가능) | 케이블 구성 |
| 미니 라운드 (≤4.5mm OD) / 리본 (≤3.0 × 5.0mm) | 재킷 재질 |
| PVC / LSZH (CPR Bca / Cca / Dca) | 굽힘 반경 (정적 / 동적) |
| 10D / 20D | 사용 가능한 길이 |
| 0.5m ~ 200m | 배포 시나리오 |
부문
| 일반적인 배포 | 밀도 이점 | 하이퍼스케일 데이터 센터 |
|---|---|---|
| 스파인-투-리프 800G 트렁크, AI GPU 클러스터 상호 연결 | 단일 트렁크가 수십 개의 듀플렉스 케이블 대체 | 통신 중앙 사무실 |
| ODF 백본 업그레이드, 400G 코히런트 광학 준비 완료 | MPO-LC 브레이크아웃 모듈을 통한 신속한 배포 | 5G 인프라 |
| BBU/DU에서 AAU/RU까지의 프론트홀 및 미드홀 링크 | 개별 광섬유 스플라이싱 대비 60% 빠른 설치 | 산업 네트워크 |
| 견고한 공장 바닥 백본 | 충격, 진동 및 곰팡이 저항성 | 제조 이점 |
제조 규모:
- 선전 R&D (6,000 m²) 및 중산 생산 (24,000 m²)에 걸쳐 30,000 m²처리량:
- 월 200,000개 이상을 생산하는 19개의 전용 MPO 라인광섬유 수 리더십:
- 맞춤형이 가능한 표준 288-광섬유 트렁크확장된 수명 주기:
- 업계 평균 200회 결합 주기 대비 ≥500회 결합 주기열 헤드룸:
- 최대 +85°C까지 단기 작동 가능극성 명확성:
- 색상 코딩과 함께 완전한 Type A/B/C 지원환경 방호:
- 완전한 습열, 열 순환 및 진동 테스트 보고서 제공주문 가이드
다음 사양을 사용하여 패치 코드를 구성하십시오:
광섬유 수:
- 288 (요청 시 다른 수량 가능)손실 등급:
- 표준 / 저손실케이블 유형:
- 미니 라운드 / 리본피복:
- PVC / LSZH폴리시:
- PC / APC극성:
- Type A / Type B / Type C성별:
- 수컷 (핀 포함) / 암컷 (핀 미포함)길이:
- 0.5m ~ 200m팬아웃:
- MPO-to-LC/SC/FC 브레이크아웃 케이블 사용 가능주문 코드 예시
MPO-288-LL-ROUND-LSZH-10M-APC-TYPEA-MALE
품질 보증
개별 테스트 보고서와 함께 100% IL / RL 테스트
- 3D 간섭계 검사 (반경, 광섬유 높이, 정점 오프셋)
- IEC 61754-7 및 EIA/TIA-604-5 준수
- 인증: CE, ISO 9001, ISO 14001, RoHS, REACH, FCC, CPR EN50575, ANATEL
- 고유 일련 번호를 통한 배치 추적성
- 자주 묻는 질문
이 패치 코드는 누가 제조합니까?
2000년에 설립된 Takfly Communications는 30,000 m²의 제조 공간(선전 본사 6,000 m², 중산 공장 24,000 m²)을 운영하는 국가 첨단 기술 기업입니다. MPO 사업부는 월 200,000개 이상의 생산량을 자랑하는 19개의 전용 생산 라인을 운영하며, 128개국 이상에서 Corning, Amphenol, NVIDIA, Coherent를 포함한 파트너들에게 서비스를 제공합니다.
MOQ는 얼마입니까?
샘플은 1개. 대량 구매 시 수량별 가격이 적용됩니다.
결제 및 배송 조건은 어떻게 됩니까?
T/T, Western Union, PayPal이 표준입니다. $50,000 이상 주문 시 Net-30 / Net-60 조건이 가능합니다. 배송 옵션은 EXW부터 DDP까지 다양하며, 긴급한 경우 항공 화물(DHL, FedEx, UPS)을, 대량 주문 시 해상 화물을 이용합니다.
리드 타임은 어떻게 됩니까?
재고가 있는 표준 품목은 2-3일 내에 배송됩니다. 맞춤형 288-광섬유 트렁크는 일반적으로 정확한 구성에 따라 3-9 영업일이 소요됩니다.
OEM/ODM이 지원됩니까?
예. MNDA 보호 하에 맞춤형 하우징, 로고, 재킷 색상, 테스트 보고서 및 어셈블리가 가능합니다.
어떤 보증이 제공됩니까?
자재 및 제작 결함에 대해 배송일로부터 1년. 연장 보증이 가능합니다.
