상세 정보 |
|||
| 핵심: | 멀티코어 | 커넥터 A: | SC |
|---|---|---|---|
| 커넥터 B: | MPO/MTP | 파이버 모드: | 50/125um |
| 케이블 직경: | 0.9/2.0/3.0 | 폴란드 유형: | PC/APC |
| 반사 손실: | MM/PC:20dB/SM/APC:60dB | 삽입 손실: | 최대 0.35dB(표준 0.15dB) |
| 외피 재료: | PVC/LSZH | 굽기 반지름 정적/동적: | 10일/20일 |
| Hs 코드: | 854470000 | 성별: | 남성/여성 |
| 강조하다: | MPO MTP 패치 케이블 저손실,MPO MTP 섬유 케이블 IEC 준수,고성능 MPO MTP 케이블 24 섬유 |
||
제품 설명

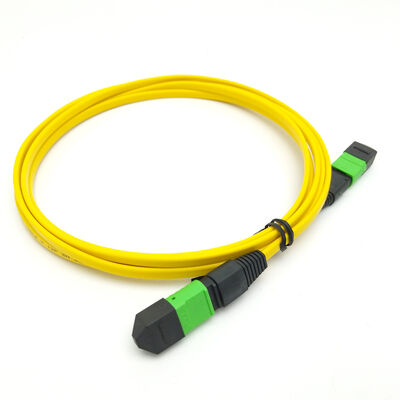

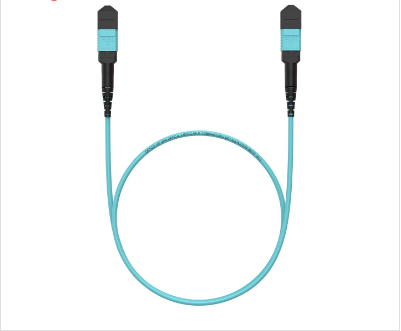

고성능 MPO/MTP 패치 케이블 8/12/24 섬유, 낮은 손실, IEC 및 TIA 준수
MPO/MTP 멀티 파이버 커넥터 시리즈는 오늘날 대역폭에 굶주린 네트워크에 높은 밀도 광학 상호 연결을 제공합니다. 정밀 폼형 MT 페룰과 높은 정확성 가이드 핀으로 설계되었습니다.그것은 하나의 인터페이스에서 최대 24 섬유를 위한 정확한 섬유 정렬을 보장데이터 센터의 척추를 구축하고, 통신 중앙 사무실을 업그레이드하거나, 산업 네트워크를 배포하는 경우, 이 커넥터 가족은 신뢰할 수 있고 현장 검증된 성능을 제공합니다.
링크 예산 요구 사항에 맞게 두 가지 성능 등급이 있습니다.
- 표준 버전- 전형적인 삽입 손실 ≤0.35dB, 최대 ≤0.70dB
- 저손실 버전- 전형적인 삽입 손실 ≤0.20dB, 최대 ≤0.35dB
IEC 61754-7 및 EIA / TIA-604-5에 완전히 적합하며 PC 또는 APC 끝면과 단일 모드 (G652, G655, G657) 및 멀티 모드 (OM1-OM5) 섬유를 지원합니다.
주요 특징
- 정밀형 MT 페룰라- 낮은 손실 및 높은 반복성을 위해 일관성있는 핵심 기하학
- 고 정밀도 가이드 핀- 반복적 짝짓기 후에도 정확한 정렬
- 컴팩트 디자인- 하나의 연결체에 4, 8, 12 또는 24 섬유를 지원
- 두 가지 손실 등급- 다양한 링크 전력 예산에 맞게 표준 및 저손실 버전
- 광범위한 호환성- SM (G652, G655, G657) 및 MM (OM1-OM5) 섬유로 작업
- 여러 종류의 케이블- 미니 둥근 케이블 (≤4.5mm) 또는 리본 케이블 (≤3.0×5.0mm)
- 껍질 옵션- PVC 또는 LSZH, 내부 안전을 위해 낮은 연소 하로겐 무료
- 업계 기준- IEC 61754-7 및 EIA/TIA-604-5
신청서
| 시장 세그먼트 | 전형적인 사용 사례 |
|---|---|
| 데이터 센터 | 상단 스위치와 집적층 사이의 고밀도 패치 |
| 전기통신 | 중앙 사무실 척추, FTTx 유통 프레임 |
| 기업 네트워크 | 기가비트 이더넷, ATM 백본, 현장 케이블 |
| CATV 및 멀티미디어 | 비디오 신호 분배, 헤드 엔드 상호 연결 |
| 산업 | 경직 광 연결, 스위치 프레임 간 연결 |
| 액티브 디바이스 인터페이스 | O/E 모듈, 트랜시버, PC 카드 사이의 병렬 광적 상호 연결 |
기술 사양
| 매개 변수 | LC, SC, ST, FC (일자 섬유) | MPO/MTP (다중섬유) |
|---|---|---|
| 끝면형 | UPC / APC | PC / APC |
| 섬유 종류 | SM (G652, G655, G657); MM (OM1-OM5) | 저도요 |
| 원자 수 | 8, 12, 24 | 저도요 |
| 케이블 직경 | 00.9 / 2.0 / 3.0mm | 미니 라운드: ≤4.5mm 리본: ≤3.0×5.0mm |
| 삽입 손실 | ≤0.3 dB | 표준: 타입 ≤0.35 / 최대 ≤0.70 dB 낮은 손실: 타입 ≤0.20 / 최대 ≤0.35 dB |
| 수익 손실 (분) | UPC SM: 40dB APC SM: 60dB UPC MM: 25dB |
SM APC: 60dB MM PC: 20dB |
| 테스트 파장 | SM: 1310/1550 nm MM: 850/1300 nm |
저도요 |
| 반복 가능성 | ≤0.1 dB | 저도요 |
| 내구성 | ≤0.2 dB | 저도요 |
| 교환 가능성 | ≤0.2 dB | 저도요 |
| 작동 온도 | -20°C ~ +70°C | 저도요 |
| 저장 온도 | -40°C ~ +80°C | 저도요 |
| 외부 껍질 재료 | PVC / LSZH | 저도요 |
| 굽기 반지름 (정적/동적) | 10D / 20D | 저도요 |
| 길이 | 맞춤형 | 저도요 |
참고: 모든 값은 공장에서 테스트됩니다. MPO/MTP 열은 "동"으로 표시된 단일 섬유 열과 동일한 광 성능 사양을 공유합니다.
성능 등급 설명
| 등급 | 전형적인 IL | 최대 IL | 가장 좋은 방법 |
|---|---|---|---|
| 표준 | ≤0.35 dB | ≤0.70 dB | 범용 패치, 단거리 연결, 비용 민감한 배포 |
| 저손실 | ≤0.20 dB | ≤0.35 dB | 고전력 예산 링크, 장거리 전송, 40G/100G/400G 애플리케이션 |
케이블 및 재킷 옵션
| 케이블 종류 | 차원 | 껍질 재료 | 전형적 사용 |
|---|---|---|---|
| 미니 둥근 케이블 | ≤4.5mm OD | PVC 또는 LSZH | 실내 도관, 데이터 센터 오버헤드 트레이 |
| 리본 케이블 | ≤3.0×5.0mm | PVC 또는 LSZH | 고밀도 분출, 질량 핵융합 스플라이싱 |
사용자 정의 및 품질 보장
- 맞춤형 길이- 1m에서 100m+까지의 길이

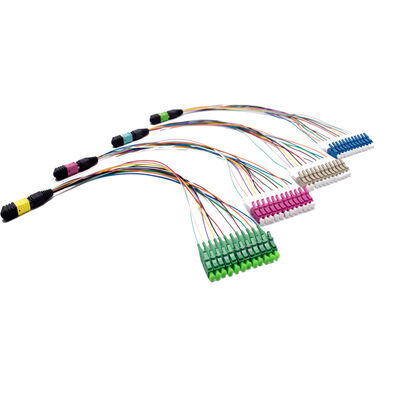

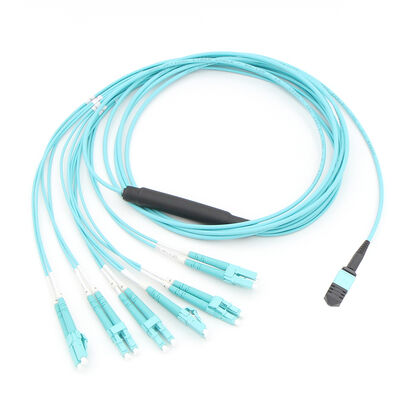

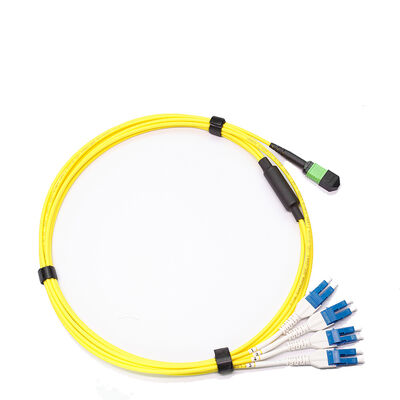

- 커넥터 옵션- MPO/MTP는 필요에 따라 LC, SC, ST, FC 브레이크아웃 (파노트 케이블) 으로 종료 될 수 있습니다.
- 100% 테스트- 각 집합은 삽입 손실, 반환 손실 및 끝 표면 기하학 (간섭계 & 현미경) 을 위해 테스트됩니다.
- ROHS 준수- 모든 재료는 환경 표준을 충족합니다.
- 표기- 순차 포트 번호, 사용자 정의 바코드, 또는 요청에 따라 색상 코딩 부트
주문 예제
| 섬유수 | 등급 | 케이블 종류 | 껍질 | 길이 | 끝면 |
|---|---|---|---|---|---|
| 12 | 저손실 | 미니 라운드 | LSZH | 5m | APC |
주문 코드:
(완전한 순서 코드 테이블을 위해 저희에게 연락하십시오.)
MPO-12-LL-MINI-LSZH-5M-APC(완전한 순서 코드 테이블을 위해 저희에게 연락하십시오.)
왜 Takfly의 MPO/MTP 시리즈를 선택합니까?
- 입증된 신뢰성- 정밀 MT 페룰과 가이드 핀은 일관성있는 정렬을 보장합니다.
- 미래 준비- 최대 24개의 섬유를 지원합니다. 40G/100G/400G 광학과 호환됩니다.
- 현장 친화적- 청소가 쉬워, 견고한 밀고 당기는 잠금 장치
- 글로벌 준수- IEC, TIA, RoHS, REACH
자주 묻는 질문
Q: 제조업자인가요?
A: 예, 우리는 제조업체, FTTH 솔루션 및 데이터 센터 전체 솔루션 공급 업체입니다.
Q: MOQ는 얼마인가요?
A: MOQ는 1pcs가 될 수 있지만 가격은 경쟁적이지 않습니다. 더 많은 양, 가격은 더 경쟁적입니다.
Q: 당신은 FOB 가격을 인용 할 수 있습니까?
A: 예. 우리는 항공, DHL, TNT, UPC, FEDEX 등을 통해 배달 할 수 있습니다. 큰 양을 위해 우리는 바다를 통해 배달 할 것입니다. 우리는 화물 및 수송 시간으로 가격을 인용 할 수 있습니다.당신은 우리에게 수량에 대한 자세한 요구 사항을 알려 후에. 우리는 경쟁력있는 운송 운송사가 있습니다. 더 많은 솔루션을 위해, 당신은 우리와 연락하는 것을 자유로이 느낄 수 있습니다.
Q: 품질은 어떠세요?
A: 우리의 생산은 IEC, 유럽 표준에 따라입니다. CE, ISO, RoHS, CPR, ANATEL 인증. 모든 제품은 배달 전에 100% 테스트입니다.
질문: 납품시간은 얼마인가요?
A: 그것은 양과 제품에 달려 있습니다. 광섬유 패치 케이블의 경우, 리드 시간은 5000pcs 내에서 2-3 일일일 수 있습니다. 우리는 재고에 일반 제품을 유지합니다. 또한,우리는 긴급한 주문을 처리 할 수 있습니다..
Q: 보증금은 얼마인가요?
A: 다른 제품에 따라, 우리는 배달 이후 패치 케이블에 1 년 보증, 하지만 비 인위적 손상에 대한 책임이 있습니다. 인위적 손상에 대해, 우리는 무료로 당신을 위해 수리 할 수 있습니다,화물 수송은 당신 쪽에서 지불됩니다..
질문: 당신의 포장지는 무엇입니까?
A: 국제 수출 표준 패키지. 당신은 패키지에 당신의 로고를 인쇄해야 하는 경우, 우리는 인용하기 전에 알려주세요.
Q: OEM/ODM을 제공 할 수 있습니까?
A: 예, 우리는 할 수 있습니다. 모든 제품은 OEM / ODM를 받아 들인다. 우리는 기밀 계약에 서명 할 수 있습니다.
Q: 샘플 좀 드릴까요?
A: 그것은 어떤 제품에 달려 있습니다, 무료 샘플은 10 USD 이하를 제공합니다. 화물 운송은 배달 전에 구매자가 지불합니다.
질문: 어떻게 주문할 수 있나요?
A:
- 제품 이름, 사양 및 양과 함께 우편 또는 조사를 보내십시오. 당신이 FOB, CIF, CFR 가격을 필요로하는 경우 수신 주소를 제공하십시오.
- 우리는 납부 시간으로 우리의 인용을 제공 할 것입니다.
- 요금이 확정되면 우리 은행 계좌로 PI를 보낼 것입니다.
- 생산은 지불 받은 후에 배정됩니다.
- 배달하기 전에 수신자를 확인하세요.
- 추적 번호는 배달 후 제공 될 것입니다.
질문: 지불 기간은 얼마인가요?
A: T / T, 웨스턴 유니온, 페이팔, 머니 그램 한 번에. 큰 금액은 50% 예금, 50% 잔액 배달 전에 지불 할 수 있습니다.
