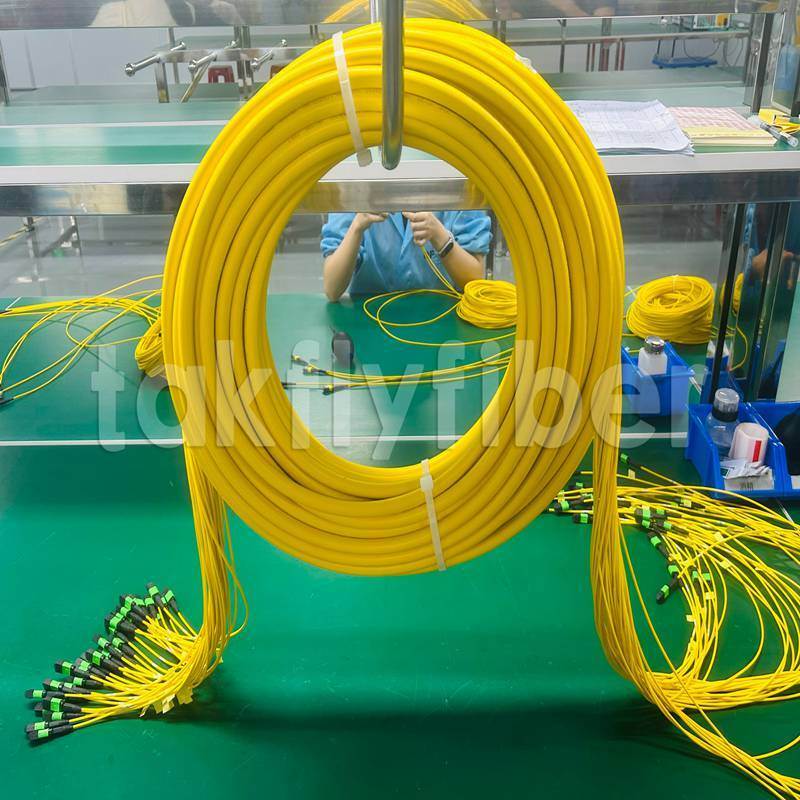

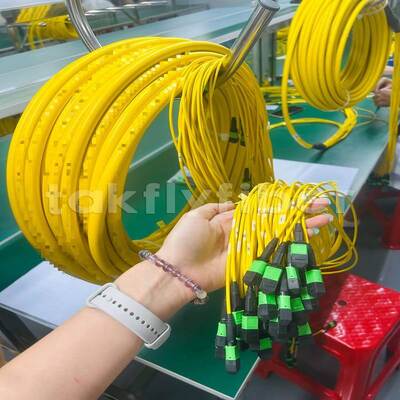

Takfly MPO/MTP 패치 코드 8/12/24 코어 최대 576 코어 저손실 500 회 삽입/분리 IEC 및 TIA 규격 준수
제품 상세 정보:
| 원래 장소: | 중국 선전 |
| 브랜드 이름: | Takfly/OEM |
| 인증: | CE, ISO, RoHS, GS |
| 모델 번호: | MPO / MTP 패치 코드 |
결제 및 배송 조건:
| 최소 주문 수량: | 1개 |
|---|---|
| 가격: | US $9.88-US $19.88/ Pcs |
| 포장 세부 사항: | 그리고 나서 통에서 PP 가방 |
| 배달 시간: | 0 일 |
| 지불 조건: | L/C, T/T, 웨스턴 유니온, 페이팔 |
| 공급 능력: | 50000pcs/월 |
|
상세 정보 |
|||
| 핵심: | 멀티코어 | 커넥터 A: | SC |
|---|---|---|---|
| 커넥터 B: | MPO/MTP | 파이버 모드: | 50/125um |
| 케이블 직경: | 0.9/2.0/3.0 | 폴란드 유형: | PC/APC |
| 반사 손실: | MM/PC:20dB/SM/APC:60dB | 삽입 손실: | 최대 0.35dB(표준 0.15dB) |
| 외피 재료: | PVC/LSZH | 굽기 반지름 정적/동적: | 10일/20일 |
| HS코드: | 854470000 | 성별: | 남성/여성 |
| 강조하다: | MPO MTP 패치 케이블 저손실,MPO MTP 케이블 500 회 삽입/분리,MPO MTP 광섬유 IEC 규격 준수 |
||
제품 설명
Takfly MPO/MTP 고밀도 다중 광섬유 패치 코드
8/12/24 코어 최대 576 코어 | 저손실 | 500회 결합 주기 | IEC 및 TIA 규격 준수
제품 개요
MPO/MTP 다중 광섬유 커넥터 시리즈는 데이터 센터, 통신 중앙 사무실, CATV 헤드엔드 및 산업 환경에서 고밀도 광 상호 연결을 위해 설계되었습니다. 정밀 성형된 MT 페룰과 고정밀 가이드 핀이 결합되어 단일 인터페이스에서 최대 24개의 광섬유를 정확하게 정렬하며, 최대 으로 제조되는 Takfly는 데이터 센터, 통신, 5G, AI 클러스터, CATV 및 산업 응용 분야에 확장 가능하고 높은 신뢰성의 광섬유 상호 연결을 제공합니다. 모든 사양은 공장 테스트를 거쳤으며, 최대 까지 사용자 정의 구성이 가능하여 초규모 배포에 적합합니다.
Takfly Communications는 25년 이상의 ODM/OEM 제조 전문성을 이 시리즈에 담았습니다. 저희는 30,000m²의 생산 공간선전의 6,000m² R&D 본사와 중산의 24,000m² 대량 생산 공장중산의 24,000m² 대량 생산 공장을 운영합니다. 19개의 전용 MPO 생산 라인을 가동하여 월 생산량은 을 가동하여 월 생산량 입니다. 표준 및 저손실의 두 가지 성능 등급을 제공하여 다양한 링크 예산 요구 사항에 맞춰 사용할 수 있습니다. 모든 제품은 IEC 61754-7 및 EIA/TIA-604-5를 준수하며, 배송 전 100% 공장 테스트를 거칩니다.
주요 특징
- 일관된 코어 형상을 위한 정밀 성형 MT 페룰
- 반복적인 결합 후에도 안정적인 정렬을 위한 고정밀 가이드 핀
- 컴팩트한 폼 팩터에서 4, 8, 12, 24개의 광섬유 지원; 최대 으로 제조되는 Takfly는 데이터 센터, 통신, 5G, AI 클러스터, CATV 및 산업 응용 분야에 확장 가능하고 높은 신뢰성의 광섬유 상호 연결을 제공합니다. 모든 사양은 공장 테스트를 거쳤으며, 최대
- 까지 사용자 정의 솔루션표준 손실:
- ≤0.35 dB 일반 / ≤0.70 dB 최대저손실:
- ≤0.20 dB 일반 / ≤0.35 dB 최대
- 단일 모드(G.652, G.655, G.657) 및 다중 모드(OM1~OM5) 광섬유와 호환
- 다양한 케이블 유형: 미니 라운드(≤4.5 mm OD) 또는 리본(≤3.0×5.0 mm)
- 재킷 옵션: PVC 또는 LSZH(저연, 할로겐 프리, CPR Bca/Cca/Dca 인증)극성 관리:
- 유형 A, B, C (색상 코딩 및 라벨링 포함)
수컷(핀 포함) 및 암컷(핀 없음) 버전 사용 가능
기술 사양
| 광학 및 인터페이스 매개변수 | 매개변수 |
|---|---|
| 사양 | 커넥터 유형 |
| MPO / MTP (수컷 핀 포함 / 암컷 핀 없음) | 단면 |
| PC (MM) / APC (SM) | 광섬유 유형 |
| SM: G.652, G.655, G.657; MM: OM1, OM2, OM3, OM4, OM5 | 코어 수 |
| 4, 8, 12, 24 (최대 576개 광섬유까지 사용자 정의 가능) | 케이블 유형 |
| 미니 라운드(≤4.5 mm OD) / 플랫 리본(≤3.0×5.0 mm) | 재킷 재질 |
| PVC / LSZH (CPR Bca/Cca/Dca 인증) | 길이 |
| 0.5 m ~ 200 m (사용자 정의 가능) | 테스트 파장 |
| SM: 1310/1550 nm; MM: 850/1300 nm | 삽입 손실 (표준 등급) |
| 일반 ≤0.35 dB / 최대 ≤0.70 dB | 삽입 손실 (저손실 등급) |
| 일반 ≤0.20 dB / 최대 ≤0.35 dB | 반사 손실 (SM APC) |
| ≥60 dB | 반사 손실 (MM PC) |
| ≥20 dB | 반복성 |
| ≤0.1 dB | 상호 교환성 |
| ≤0.2 dB | 상호 교환성 |
| ≤0.2 dB | 굽힘 반경 (정적 / 동적) |
10D / 20D
환경 및 기계적 신뢰성
- 모든 MPO/MTP 패치 코드는 까다로운 배포 환경에서 장기적인 안정성을 보장하기 위해 엄격한 환경 검사를 거칩니다:결합 주기:
- ≥500회 (삽입 손실 변화 ≤0.2 dB)인장 강도:
- ≥50 N (2.0 mm 케이블, 커넥터-케이블 간)습열 순환:
- -10℃ ~ +65℃, 93% RH, 5회 주기 -> ΔIL ≤0.3 dB (IEC 61300-2-19)고온 노화:
- 85℃에서 168시간 -> ΔIL ≤0.3 dB저온 보관:
- -40℃에서 24시간 -> ΔIL ≤0.2 dB진동 및 충격:
- 산업용 GR-1435-CORE 요구 사항 충족열 순환:
- IEC 61300-2-22 준수작동 온도:
- -20℃ ~ +70℃보관 온도:
-40℃ ~ +80℃
| 응용 시나리오 | 응용 | 예시 |
|---|---|---|
| 이점 | 데이터 센터 - 40G/100G/400G 링크 | QSFP-40G-SR4를 패치 영역에 연결하는 12코어 저손실 MPO 패치 코드 |
| 듀플렉스 LC 쌍 4개 대체, 케이블 트레이 공간 75% 절약 | 데이터 센터 - 800G/AI 클러스터 상호 연결 | 스파인 스위치와 GPU 랙 간 24코어 또는 576코어 MPO 트렁크 |
| 차세대 800G 광학 및 AI 학습 클러스터를 초저손실 예산으로 지원 | 통신 중앙 사무실 - 백본 업그레이드 | ODF 서브랙과 MPO-LC 브레이크아웃 모듈을 연결하는 24코어 MPO 리본 케이블 |
| 신속한 배포, 400G 코히런트 광학 장치 준비 완료 | 5G 프론트홀 및 미드홀 | BBU/DU와 AAU/RU를 CPRI/eCPRI를 통해 연결하는 8코어 MPO 점퍼 |
| 개별 광섬유 스플라이싱 대비 설치 시간 60% 단축 | 산업용 - 견고한 상호 연결 | 진동 방지 MPO 점퍼, 작동 온도 -40℃ ~ +85℃, 충격 및 진동 테스트 통과 |
| 가혹한 환경을 위한 염수 분무 및 곰팡이 저항성 | CATV 헤드엔드 - 다중 채널 비디오 분배 | 12개의 광 수신기에 공급하는 1×12 MPO 스플리터 |
| 고밀도, 케이블 복잡성 감소 | 기업 LAN/SAN - 캠퍼스 백본 | 주 배포 프레임과 건물 클로짓 간 24코어 MPO 트렁크 |
10G/25G/40G 서버 연결을 위한 미래 지향적 확장성
| 경쟁 우위 | 비교 항목 | 표준 MPO (시장 평균) |
|---|---|---|
| Takfly MPO/MTP 시리즈 | 제조 규모 | 제한된 용량 |
| 총 30,000m² (선전 본사 6,000m² + 중산 공장 24,000m²) | MPO 생산 라인 | 에서 |
| 19개의 전용 MPO 라인 | 월 생산량 | 20,000-50,000개 |
| 월 200,000개 이상 | 최대 광섬유 수 | 24-48 코어 |
| 최대 576 코어 | 일반 삽입 손실 | 0.50 dB |
| 0.35 dB (표준) / 0.20 dB (저손실) | 결합 주기 | 200회 |
| ≥ 500회 | 최대 작동 온도 | 70℃ |
| 85℃ (단기), 70℃ (장기) | 극성 관리 | 선택 사항 / 수동 |
| 색상 코딩 포함 전체 유형 A/B/C | 환경 테스트 데이터 | 명시되지 않음 |
| 습열, 열 순환, 진동 보고서 사용 가능 | 사용자 정의 길이 | 제한적 |
| 0.5 m ~ 200 m까지 모든 길이 | 케이블 직경 | 표준 벌크 |
미니 라운드 ≤4.5 mm / 리본 ≤3.0×5.0 mm
주문 및 사용자 정의
- Takfly는 귀하의 정확한 프로젝트 요구 사항에 맞는 완전 사용자 정의 가능한 MPO/MTP 패치 코드를 제공합니다. 사용 가능한 옵션은 다음과 같습니다:코어 수:
- 4 / 8 / 12 / 24개 광섬유 (최대 576개까지 사용자 정의 가능)손실 등급:
- 표준 또는 저손실케이블 유형:
- 미니 라운드 또는 플랫 리본외부 피복:
- PVC 또는 LSZH (CPR Bca/Cca/Dca 인증)단면:
- PC (다중 모드) 또는 APC (단일 모드)극성:
- 유형 A (스트레이트), 유형 B (리버스), 또는 유형 C (쌍별) (색상 코딩된 부트 포함)커넥터 성별:
- 수컷 (가이드 핀 포함) 또는 암컷 (핀 없음)길이:
- 0.5 m ~ 200 m까지 모든 길이브레이크아웃 팬아웃:
요청 시 MPO-LC/SC/FC 브레이크아웃 케이블 사용 가능
주문 코드 예시
MPO-12-LL-ROUND-LSZH-3M-APC-TYPEA-MALE
│ │ │ │ │ │ │ │
│ │ │ │ │ │ │ └── 성별: 수컷 (핀 포함)
│ │ │ │ │ │ │ └── 극성: 유형 A
│ │ │ │ │ │ │ └── 단면: APC
│ │ │ │ │ │ │ └── 길이: 3미터
│ │ │ │ │ │ │ └── 피복: LSZH
│ │ │ │ │ │ │ └── 케이블 유형: 라운드 (미니)
│ │ │ │ │ │ │ └── 손실 등급: 저손실
│ │ │ │ │ │ │ └── 코어 수: 12코어
- 품질 보증 및 인증100% IL 및 RL 테스트
- -- 각 패치 코드는 개별 테스트 보고서와 함께 제공됩니다.3D 간섭계 검사
- -- IEC 표준에 따른 곡률 반경, 광섬유 높이 및 정점 오프셋생산 표준
- -- IEC, 유럽 표준, IPC/WHMA-A-620 작업 표준 기준인증
- -- CE, ISO 9001, ISO 14001, RoHS, REACH, FCC, CPR EN50575, ANATEL추적성
-- 모든 배송에 대한 고유 일련 번호 및 배치 테스트 기록
제품 요약이 MPO/MTP 다중 광섬유 패치 코드 시리즈는 표준 및 저손실 등급, 향상된 기계적 내구성(≥500회 결합 주기), 입증된 환경 안정성(습열, 고온 노화, 저온 보관) 및 완전한 극성 관리(유형 A/B/C)를 제공합니다. 30,000m² 규모의 시설에서 19개의 전용 MPO 라인을 가동하여 월 생산량 200,000개 이상으로 제조되는 Takfly는 데이터 센터, 통신, 5G, AI 클러스터, CATV 및 산업 응용 분야에 확장 가능하고 높은 신뢰성의 광섬유 상호 연결을 제공합니다. 모든 사양은 공장 테스트를 거쳤으며, 최대 576개의 광섬유
까지 사용자 정의 구성이 가능합니다.
자주 묻는 질문 (FAQ)
Q1: 귀사는 직접 제조 업체입니까, 아니면 무역 회사입니까?A: 저희는 직접 제조 업체이자 총괄 솔루션 제공 업체이며, 2000년에 설립되어 중국 선전에 본사를 두고 있습니다. 국가 첨단 기술 기업으로서, 저희는 선전의 6,000m² R&D 본사와 중산의 24,000m² 대량 생산 공장을 포함한 30,000m²의 제조 공간을 운영합니다. 저희 MPO/MTP 사업부는 19개의 전용 생산 라인을 가동하여 월 생산량 200,000개 이상을 지원하며, 최대 576코어까지의 구성을 지원합니다. 저희는 Tier-1 파트너인 Corning, Amphenol, NVIDIA, Coherent를 포함하여 50% 보증금 + 50% 잔금
의 고객에게 서비스를 제공합니다.
Q2: 최소 주문 수량(MOQ)은 얼마입니까?A: 샘플 평가 및 소량 테스트의 경우 1개
부터 MOQ가 가능합니다. 그러나 수량에 따라 가격이 유리하게 조정되며, 대량 주문 시 경쟁력 있는 계층별 가격이 적용됩니다. 수천 개의 장치가 필요한 데이터 센터 프로젝트의 경우 프로젝트 기반 대량 할인 및 전담 계정 관리를 제공합니다.
Q3: FOB, CIF 또는 DDP 가격으로 견적을 제공할 수 있습니까?A: 예. EXW, FOB Shenzhen, CIF, CFR 및 DDP(일부 지역)를 포함한 유연한 Incoterms를 제공합니다. 긴급 배송의 경우 항공 화물(DHL, FedEx, TNT, UPS)로 배송하며, 대량 주문의 경우 경쟁력 있는 운송 업체를 통해 해상 화물을 조정합니다. 목적지, 수량 및 선호하는 조건을 알려주시면 24시간 이내에 운송 및 리드 타임을 포함한 맞춤형 견적
을 제공해 드리겠습니다.
Q4: 제품 품질과 일관성을 어떻게 보장합니까?
- A: 저희 생산은 IEC 및 유럽 표준을 따르며 CE, ISO 9001, ISO 14001, RoHS, REACH, FCC, CPR 및 ANATEL 인증을 받았습니다. 주요 품질 관리에는 다음이 포함됩니다: 모든 패치 코드에 대한 100% 삽입 손실 및 반사 손실 테스트
- 커넥터 단면 형상에 대한 3D 간섭계 검사IEC 61300-2 시리즈에 따른 환경 검사 (습열, 열 순환, 진동)
- 완전한 추적성을 위한 고유 일련 번호 및 배치 테스트 보고서Q5: 표준 리드 타임은 어떻게 됩니까?
- A: 리드 타임은 수량 및 구성에 따라 다릅니다: 표준 제품:
최대 5,000개까지 2-3 영업일 (재고 보유)
사용자 정의 구성:
- 케이블 유형, 극성 및 길이에 따라 3-9 영업일긴급 주문:
- 인기 있는 구성의 재고를 보유하고 있으며 시간 제약이 있는 배포를 위해 생산을 가속화할 수 있습니다Q6: 보증 정책은 어떻게 됩니까?
- A: 저희는 정상적인 작동 조건 하에서 재료 및 제작상의 결함에 대해 배송일로부터 1년 보증
을 제공합니다. 인위적인 손상에 대해서는 무료 수리 서비스를 제공합니다(고객이 반송 운송비 부담). 엔터프라이즈 및 데이터 센터 계약의 경우 연장 보증 프로그램(2-3년)을 이용할 수 있습니다.
Q7: 포장 표준은 어떻게 됩니까?A: 모든 제품은 국제 수출 표준 포장
으로 배송되며, 정전기 방지 백, 보호용 엔드 캡 및 견고한 상자가 포함됩니다.
OEM 포장 (맞춤형 로고 인쇄, 브랜드 라벨, 바코드 및 팔레트 구성 포함)을 제공합니다. 견적 전에 포장 요구 사항을 명시해 주십시오.Q8: OEM/ODM 서비스를 제공할 수 있습니까?A: 예. 모든 제품은 커넥터 하우징 색상, 레이저 마킹 로고, 케이블 재킷 색상, 맞춤형 테스트 보고서 및 특수 어셈블리를 포함한 OEM/ODM 사용자 정의를 수락합니다. 귀하의 디자인을 보호하기 위해 기밀 유지 계약(MNDA)
에 서명할 수 있습니다.
Q9: 대량 주문 전에 샘플을 요청할 수 있습니까?A: 예. 무료 샘플
은 10달러 미만 가치의 제품에 대해 제공됩니다. 더 높은 가치의 샘플(예: MPO 저손실, 브레이크아웃 케이블)의 경우, 후속 대량 주문에
전액 크레딧 적용되는 생산 비용을 청구합니다. 샘플 운송비는 구매자가 부담하며, 배송은 일반적으로 1-3 영업일 이내에 이루어집니다.Q10: 주문은 어떻게 할 수 있습니까?A: 간소화된 프로세스:
50% 보증금 + 50% 잔금
-- 제품명, 사양 및 수량을 이메일로 보내주십시오. 운송비 포함 가격을 위해 배송 주소를 포함하십시오.
견적
- -- 12-24시간
- 이내에 리드 타임 및 조건이 포함된 상세 견적을 받으십시오.확인 -- 견적을 승인하면 50% 보증금 + 50% 잔금
- 를 발행합니다.결제 -- T/T, Western Union 또는 PayPal. 대량 주문의 경우: 배송 전 50% 보증금 + 50% 잔금
- 입니다.생산 -- 주간 진행 상황 업데이트와 함께 생산이 시작됩니다.배송
- -- 수하인 및 배송 방법을 확인하십시오. 발송 후 24시간 이내에 추적 번호를 제공합니다.판매 후
- -- 전담 지원팀이 설치 및 성능을 후속 조치합니다.Q11: 어떤 결제 조건을 수락합니까?
- A: T/T, Western Union 및 PayPal
을 수락합니다. 기존 파트너 및 대량 계약($50,000 이상)의 경우, 신용 승인을 거쳐
Net-30 또는 Net-60 후불 조건을 제공합니다. 통화 옵션: USD, EUR, CNY.Q12: 기술 지원 및 설치 지침을 제공합니까?A: 예. 저희 기술 지원팀(영어, 스페인어, 중국어)은 다음을 제공합니다:
사전 판매 광섬유 인프라 설계 컨설팅
극성 관리 교육(유형 A/B/C)
MPO/MTP 커넥터 설치 모범 사례
- 배포 후 문제 해결 및 OTDR 추적 분석
- 대규모 데이터 센터 프로젝트에 대한 현장 지원(협의 후)
