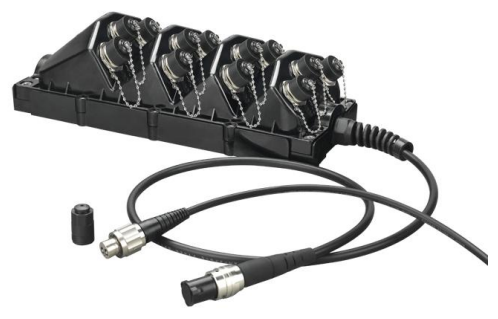

중국 FTTX 필드 네트워크용 광학 FTTX 필드 인클로저 사전 연결형 실외 방수 인클로저
제품 상세 정보:
| 원래 장소: | 중국, 심천 |
| 브랜드 이름: | DF/OEM/Nuetral |
| 인증: | CE/ROHS/REACH/ISO9001/ISO14001 |
| 모델 번호: | 중국 FTTX 필드 네트워크용 광학 FTTX 필드 인클로저 사전 연결형 실외 방수 인클로저 |
결제 및 배송 조건:
| 최소 주문 수량: | 협상 가능 |
|---|---|
| 가격: | negotiable denpend on QTY |
| 포장 세부 사항: | 물집 상자 + 판지 |
| 배달 시간: | 영업일 기준 5-9일은 수량에 따라 다릅니다. |
| 지불 조건: | Western Union, T/T, MoneyGram/PayPal |
| 공급 능력: | 1000pcs/일 |
|
상세 정보 |
|||
| 제품명: | 중국 FTTX 필드 네트워크용 광학 FTTX 필드 인클로저 사전 연결형 실외 방수 인클로저 | 포트: | 1-12 |
|---|---|---|---|
| 차원: | 커버 제외 365*137*90mm 커버 포함 375*142*120mm | 유입 방지: | IP67 |
| 굽힘 반경: | 20d | 인장강도: | 1200N 장기 |
| 어댑터: | 미니 SC(1F)、Harened(1F)、ODVA(1F&2F)、PTLC(2F)、AARC(2F&4F)、3P 전원 소켓 | 작동 온도: | -40℃ ~ +80℃ |
| 보증: | 1~3년 | 섬유 브랜드: | 코닝, YOFC, OFS, 드라카 |
| 강조하다: | FTTX 외부 방수장,사전 연결된 광섬유 상자,FTTX 현장 네트워크 장 |
||
제품 설명
실외 네트워크용 FTTX 필드 인클로저
China Optical FTTX Field Enclosure는 FTTX 필드 네트워크용으로 설계된 사전 커넥터형 방수 실외 인클로저입니다. 이 경제적인 광섬유 분배 솔루션은 벽걸이, 공중 설치, 기둥 고정 등 다양한 설치 방법에 대해 높은 호환성과 쉬운 작동을 제공합니다.
제품개요
FTTX 인클로저는 실외 애플리케이션을 위한 고급 광섬유 분배 솔루션을 나타냅니다. 기존 제품에 비해 뛰어난 조작 편의성과 높은 호환성을 제공합니다. FTTH, FTTA 및 기타 까다로운 환경에 적합한 이 인클로저는 다양한 설치 시나리오에서 안정적인 성능을 제공합니다.
응용 시나리오
FTTH 현장 응용
FTTH 배포에서 FTTX 인클로저는 기존 ONU 또는 FDH 장치를 대체할 수 있습니다. 1×8 또는 1×16 PLC 스플리터 2~4개와 최대 24개의 광섬유 접속 보호 슬리브를 수용합니다. 1-48F IP67 사전 조립 방수 커넥터와 함께 사용하면 건물 및 저전압 사일로에 직접 연결할 수 있습니다. 공장 사전 조립으로 광섬유 접합 요구 사항이 제거되어 고도로 숙련된 작업자의 필요성이 줄어들고 설치 효율성이 40% 향상됩니다.
FTTA 현장 적용
FTTA 애플리케이션에서 인클로저는 RRU 및 BBU 장치를 연결하는 집계/구분 상자 역할을 합니다. 각 RRU에 개별 이중 케이블이 필요한 스타 네트워크 토폴로지를 BBU에서 인클로저까지 보다 효율적인 단일 다중 광섬유 하이브리드 케이블로 대체한 다음 IP67 사전 조립된 방수 케이블 어셈블리를 통해 광섬유를 RRU에 배포합니다. 통합 전원 커넥터를 통해 RRU에 대한 전원 분배가 용이해집니다.
트렁크 케이블 관리
인클로저는 외경 5mm~14mm 케이블을 수용하는 비틀림 방지 케이블 글랜드(플라스틱 또는 금속)를 사용하여 트렁크 케이블 연결 문제를 해결합니다. 내부 패스너는 1200N의 당기는 힘을 장기간 견딜 수 있도록 메인 케이블과 강도 부재를 고정합니다. 최대 24개의 접속 보호 슬리브와 2개의 PLC 스플리터를 위한 용량을 통해 효율적인 광섬유 분배가 가능합니다. 미끄럼 방지 베이스 설계로 전선이나 기둥에 안전하게 장착할 수 있습니다.
탐사 및 커뮤니케이션 애플리케이션
빈번한 케이블 재배치가 필요한 현장 통신에 이상적인 인클로저의 견고한 구조는 고강도 당김과 반복 사용을 견딜 수 있습니다. 강화된 케이블과 강도 부재는 1200N 인장 강도 용량을 유지하기 위해 패스너로 고정됩니다. 고강도 소재와 아크 인터페이스 설계로 충격 조건에서도 안정적인 작동을 보장합니다.
주요 특징
- ODVA, Hconn(OptiTap 호환), Mini SC, ODC, PTLC, PTMPO 및 전원 어댑터와의 높은 호환성
- 공장에서 밀봉되거나 현장 조립 옵션
- 1200N 장기 당기는 힘 저항
- 단일 또는 다중 광섬유 커넥터용 포트 2~12개
- PLC 또는 스플라이스 슬리브 광섬유 분할 기능
- IP68 방수 등급
- 벽면 장착, 안테나 또는 기둥 고정 설치
- 감소된 각도 표면과 최적화된 높이로 커넥터 간섭 방지
- IEC 61753-1 표준 준수
- 작동 시간 40% 절약
기술 사양
| 사양 | 세부 |
|---|---|
| 치수 L×W×H | 365×137×90mm(커버 제외) 375×142×120mm(커버 포함) |
| 진입 보호 | IP67 |
| 온도 범위 | -40°C ~ +80°C |
| 케이블 강도 회원 | 기갑 또는 비장갑 |
| 케이블 유형 | 하이브리드 또는 비하이브리드 |
| 원형 케이블 OD | 5.0mm ~ 14mm |
| 플랫 케이블 치수 | 4.6×8.9mm |
| 케이블 자켓 재질 | LSZH, TPU 또는 PE |
| 굽힘 반경 | 20일 |
| 케이블 압착 저항 | 200N/cm 장기 |
| 인장강도 | 1200N 장기 |
| 자외선 저항 | ISO 4892-3 |
| 화재 예방 등급 | UL 94-V0 |
| PLC 수 | 1-2개 |
| 보호 슬리브 수 | 1-24개 |
주문 정보
| 매개변수 | 옵션 |
|---|---|
| 어댑터 | 미니 SC(1F), Harened(1F), ODVA(1F & 2F), PTLC(2F), AARC(2F & 4F), 3P 전원 소켓 |
| 포트 | 1-12 |
| 파이버 모드 | SM/MM |
| 케이블 | 1/2/4/8/맞춤형 |
| 케이블 유형 | 원형 장갑형, 원형 비장갑형, 평면형, 원형 하이브리드 PLC |
| PLC | PLC 있음/PLC 없음 |
| 퓨전 슬리브 | 융합 슬리브 포함/퓨전 슬리브 제외 |
| 터미네이터 | 경화 SC, ODVA, AARC, PTLC, PTMPO |
| 설치 방법 | 벽면 장착, 공중선, 폴 고정 |
기술 도면
제품 이미지
TAKFLY를 선택하는 이유는 무엇입니까?
- 26년 이상의 광섬유 제조 경험
- 3년 이상의 경력을 갖춘 조립 작업자 450명 이상
- 10명 이상의 전담 R&D 엔지니어
- 16개의 독일 수입 사출기 및 생산 라인
- OTDR, 3D, VFL, IL&RL 테스트 장비를 포함한 30개 이상의 테스트 장비
- 종합시험장비 : 인장강도, 파쇄저항, 파워미터, 라이트 체커
- OEM 브랜딩 허용
- 글로벌 전시회 참가 : OFC, ECOC, CommunicAsia, NETCOM, AFRICACOM, SVIAZ ICT, CommunicIndonesia, Global Source Electronic Exhibition
품질 관리
- 생산 전 원료 현장 확인
- 모든 개별 공정 후 전체 검사
- 포괄적인 반제품 생산 점검
- 포장 전 완제품 검사 완료
- 배송 전 현장 확인
배송정보
- 샘플: 영업일 기준 1-3일
- 대량 생산 주문: 영업일 기준 3~7일
- 포장: 요청에 따라 비닐봉지, 상자, 팔레트 제공 가능
