상세 정보 |
|||
| 케이블: | CAT5e | 커넥터: | RJ45 |
|---|---|---|---|
| 포트 번호: | <8 | 용법: | 섬유 |
| 유형: | MDF | 애플리케이션: | 3mm 또는 Figure 8(2*3mm) 케이블 |
| 크기: | 100*80*25 | 삽입 손실: | 0.2db |
| Hs 코드: | 8538900000 | 산출: | 2개의 포트 |
| 재료: | ABS | 포장: | 400pcs/box |
제품 설명

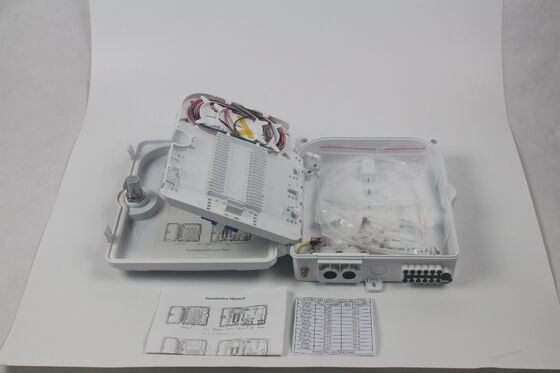

쉬운 유지 관리 FTTH 광섬유 종단 상자
제품개요
모델 번호: GDF-12C
이 장비는 FTTx 통신 네트워크 시스템에서 드롭 케이블과 연결하기 위한 피더 케이블의 종단점으로 사용됩니다. 이 상자에서는 광섬유 접합, 분할 및 분배를 수행할 수 있어 FTTx 네트워크 구축을 위한 견고한 보호 및 관리 기능을 제공합니다.
주요 특징

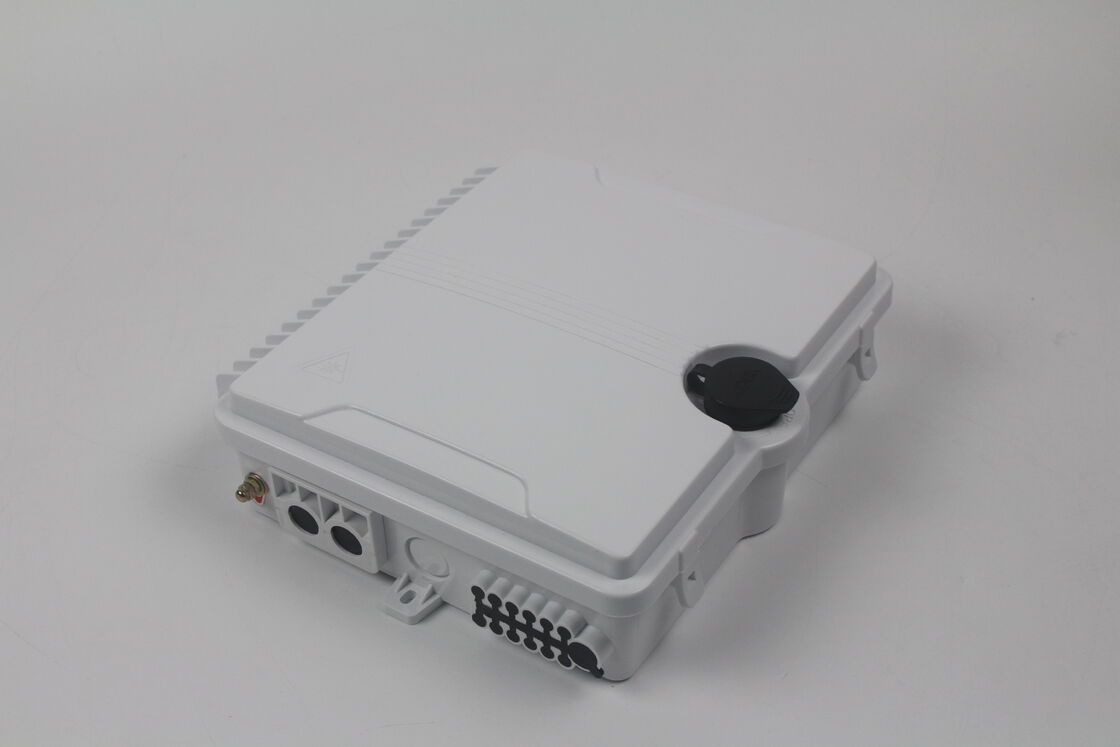

- 전체 밀폐구조
- 재질: PC+ABS, 방수, 방수, 방진, 노화 방지, 보호 수준 최대 IP65
- 피더 케이블 및 드롭 케이블 통합 클램핑, 광섬유 접합, 고정, 보관 및 분배
- 간섭 없이 케이블, 피그테일 및 패치 코드를 위한 별도의 케이블 경로

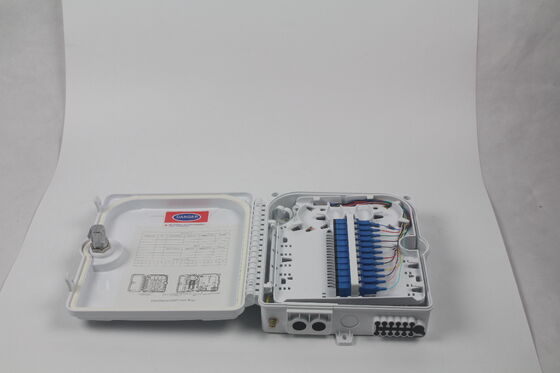

- 카세트형 SC 어댑터 설치로 유지보수 용이

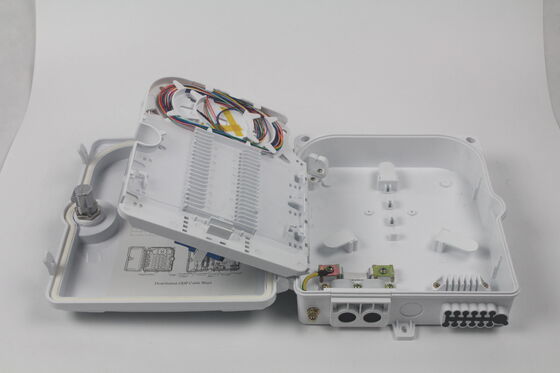

- 간편한 유지 관리 및 설치를 위한 플립업 배전반
- 실내 및 실외 사용에 적합한 벽걸이형 또는 기둥 장착형 설치
응용
- 통신 가입자 루프
- 집으로 가는 광섬유(FTTH)
- LAN/WAN 네트워크
기술 사양
환경 요구 사항
- 작동 온도: -40℃ ~ +85℃
- 상대습도: ≤85% (+30℃)
- 대기압: 70KPa ~ 106Kpa
기술 데이터
- 삽입 손실: ≤0.2dB
- UPC 반사 손실: ≥50dB
- APC 반사 손실: ≥60dB
- 삽입 및 추출 수명: >1000회
천둥 방지 사양
- 절연 저항: ≥2×10⁴ MΩ/500V(DC)
- 접지 장치와 캐비닛 사이의 내전압: ≥3000V(DC)/min
제품 구성
| 모델 | 설명 | 사이즈(A×B×Cmm) | 최대 용량 | 설치(A×Bmm) |
|---|---|---|---|---|
| GDF-12C | 분배기 상자 | 225×200×65 | 스플리터: 12, 스플라이스: 12 | 168×210 |
케이블 경로
케이블 경로 다이어그램 1
케이블 경로 다이어그램 2
그림 3: GDF-12C 케이블 경로
그림 4: GFS-8H 케이블 경로
설치 방법
벽걸이 설치
구성표의 크기에 맞춰 벽에 구멍 3개를 뚫고 확장볼트 Φ7.5×40을 배치한 후 구멍에 맞춰 박스를 위치시킨 후 볼트로 고정합니다.
기둥 장착 설치
이지 폴 링 한 세트를 텔레콤 폴에 고정합니다.
설치 다이어그램
표준 액세서리
- 사용자 매뉴얼 × 1
- 열쇠 × 1
- 액세서리 가방 × 1
- 이지 폴 링 × 2 (별매)
자주 묻는 질문
당신은 제조업체입니까?
예, 우리는 2000년에 설립된 중국 심천의 제조업체이자 FTTH 솔루션 제공업체입니다.
당신의 MOQ는 무엇입니까?
MOQ는 1개일 수 있지만 대량 구매 시 더욱 경쟁력 있는 가격을 받을 수 있습니다.
FOB 가격을 알려 주실 수 있나요?
예, 항공, DHL, TNT, UPC, FEDEX 또는 해상으로 대량 배송이 가능합니다.
당신의 품질은 어떻습니까?
우리의 생산은 CE, ISO, RoHS, CPR 및 ANATEL 인증을 포함한 IEC 및 유럽 표준을 따릅니다. 모든 제품은 배송 전에 100% 테스트를 거칩니다.
당신의 리드타임은 무엇입니까?
리드타임은 수량과 제품에 따라 다릅니다. 표준 제품은 최대 5000개 패치 코드의 경우 2~3일의 리드 타임으로 재고가 유지됩니다.
당신의 보증은 무엇입니까?
인위적인 손상이 아닌 경우 패치 코드에 대해 1년 보증이 제공됩니다. 인위적인 손상 수리는 고객이 운임을 지불하면 무료입니다.
당신의 포장은 무엇입니까?
국제 수출 표준 패키지. 요청 시 맞춤형 로고 인쇄가 가능합니다.
OEM/ODM을 제공할 수 있나요?
예, 모든 제품은 기밀 유지 계약이 가능한 OEM/ODM을 허용합니다.
샘플을 받을 수 있나요?
10달러 미만의 제품에는 무료 샘플이 제공됩니다. 구매자는 운임을 지불합니다.
어떻게 주문할 수 있나요?
제품 세부정보 및 수량과 함께 문의사항을 보내주세요. 우리는 견적을 제공하고 은행 계좌로 PI를 제공합니다. 결제 확인 후 제작이 시작됩니다.
지불 기간은 무엇입니까?
T/T, 웨스턴 유니온, 페이팔, MoneyGram. 금액이 큰 경우: 보증금 50%, 배송 전 잔액 50%.
