제품 설명
데이터 센터 통신 5G용 광섬유 DWDM 8+1 채널 MUX+DEMUX ABS 모듈
제품개요
Takfly의 DWDM ABS 유형 모듈은 TFF(Thin Film Filter) 기반의 파장 분할 다중화 기술을 활용하여 다양한 파장 옵션을 제공합니다. 이 기술은 다양한 파장의 광 신호를 단일 광섬유로 다중화하여 전송하고, 수신단에서는 역다중화를 통해 복합 신호를 다시 개별 파장으로 분해합니다.
DWDM 시스템은 100GHz, 200GHz 및 기타 구성의 채널 간격을 갖추고 있어 장거리, 고용량 트렁크 네트워크 및 초대용량 수도권 네트워크 코어 노드에 이상적입니다.
주요 특징
- 낮은 삽입 손실
- 넓은 통과 대역
- 높은 채널 격리
- 높은 안정성과 신뢰성
응용
- 통신 5G 네트워크
- 수도권 네트워크 백본 네트워크
- 데이터 센터
기술 사양
| 매개변수 | 4채널 | 8채널 | 16채널 |
|---|---|---|---|
| 채널 파장(nm) | ITU 100GHz 그리드 + 1270-1350 | ||
| 중심 파장 정확도(nm) | ±0.05 | ||
| 채널 간격(GHz) | 100 | ||
| 채널 통과대역(@-0.5dB 대역폭)(nm) | ≥0.22 | ||
| 삽입 손실 | ≤1.6 | ≤2.5 | ≤3.5 |
| 채널 균일성 | ≤0.6 | ≤1.0 | ≤1.5 |
| 채널 리플 | 0.3 | 0.3 | 0.3 |
| 인접한 격리 | 해당 없음 | 해당 없음 | 해당 없음 |
| 격리 비인접 | 해당 없음 | 해당 없음 | 해당 없음 |
| 삽입 손실 온도 감도(dB/℃) | ≤0.005 | ||
| 파장 온도 변화(℃) | <0.002 | ||
| 편파 의존 손실(dB) | <0.1 | ||
| 편광 모드 분산(PS) | <0.1 | ||
| 지향성(dB) | >50 | ||
| 반사 손실(dB) | >45 | ||
| 최대 전력 처리(mW) | 500 | ||
| 작동온도(℃) | -5 ~ +75 | ||
| 보관온도(℃) | -40~85 | ||
패키지 크기
- L100×W80×H10 mm (2CH~8CH 모듈)
- L140×W100×H15 mm (9CH~18CH 모듈)
- 19 1U 랙
- LGX

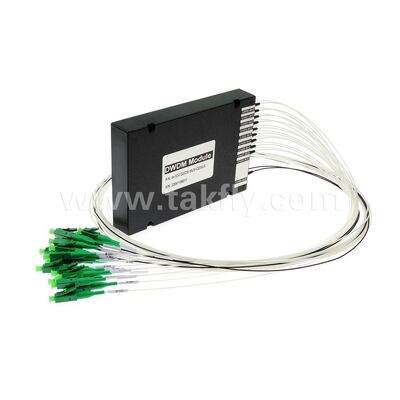

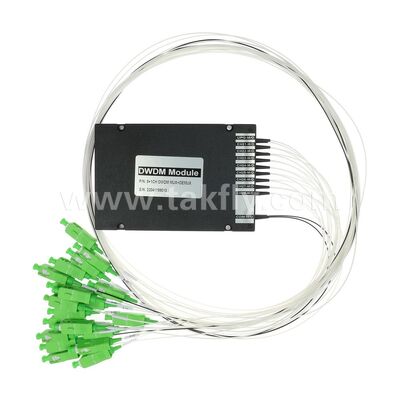

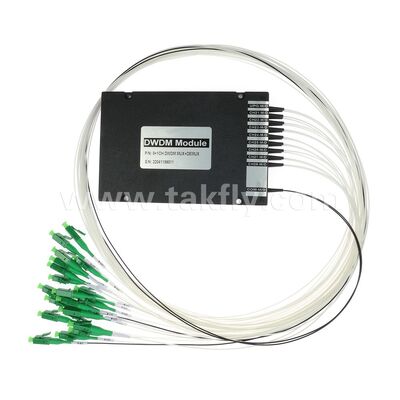

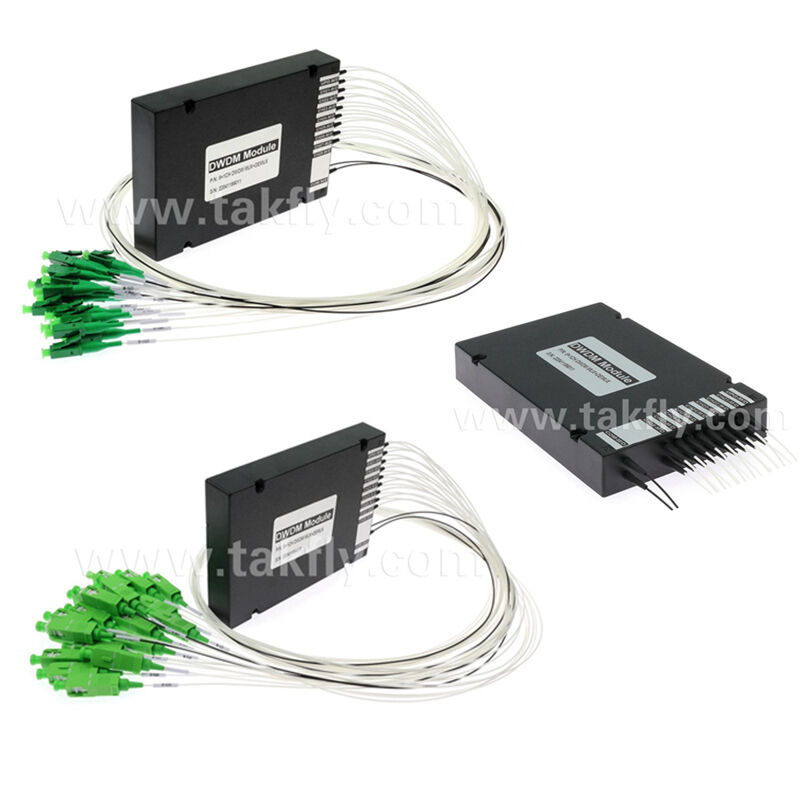

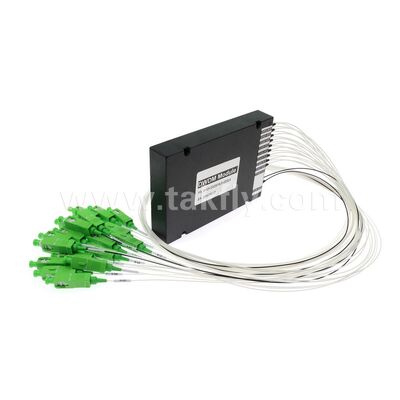

제품 이미지
