Fttx 필드 네트워크를 위한 빠르고 쉬운 설치를 위한 광섬유 사전 종단 콘센트 키트(PTO)
제품 상세 정보:
| 원래 장소: | 중국, 심천 |
| 브랜드 이름: | DF/OEM/Nuetral |
| 인증: | CE/ROHS/REACH/ISO9001/ISO14001 |
| 모델 번호: | TK-PC-48F-SC-OS2-50M |
결제 및 배송 조건:
| 최소 주문 수량: | 협상 가능 |
|---|---|
| 가격: | negotiable denpend on QTY |
| 포장 세부 사항: | 물집 상자 + 판지 |
| 배달 시간: | 영업일 기준 5-9일은 수량에 따라 다릅니다. |
| 지불 조건: | Western Union, T/T, /PayPal |
| 공급 능력: | 1000pcs/day |
|
상세 정보 |
|||
| 제품명: | 광섬유, 사전 종단 처리된 콘센트 키트(PTO) | 섬유 종류: | G657A2 |
|---|---|---|---|
| 모드 필드 직경: | 1310/1550 | 클래딩 직경: | 125.0±0.7 |
| 코팅 직경: | 242 ± 7 | 감쇠 계수: | <=0.35 |
| 증명 스트레스 수준: | ≥100 | 광섬유 섬유 수: | 1/2/4자연색상/빨간색 파란색 녹색 노란색 |
| 서브유닛 소재: | LSZH | 강도 부재 소재: | 아라미드 원사 |
| 섬유 브랜드: | 코닝, YOFC, OFS, 드라카 | ||
| 강조하다: | 사전 종료된 광섬유 출력 키트,광섬유 단자 박스,PTO 광섬유 키트 |
||
제품 설명
Fttx 필드 네트워크를 위한 빠르고 쉬운 설치를 위한 광섬유 사전 종단 콘센트 키트(PTO)
광섬유 사전 종단 처리된 콘센트 키트 개요

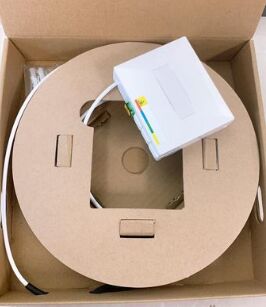

PTO(Pre-Terminating Outlet Kit)는 FTTH(Fiber to the Home) 및 FTTB(Fiber to the Business) 배포에서 빠르고 간단하게 설치할 수 있도록 설계되었습니다. 이 종합 키트에는 어댑터가 사전 로드된 로우 프로파일 광섬유 콘센트 상자와 사전 종단처리된 케이블이 포함되어 있으며 보호 상자 내부에 케이블 스풀과 함께 편리하게 포장되어 있습니다.
PTO 시스템을 사용하면 최종 드롭 케이블과 광섬유 콘센트 설치가 매우 간단하고 효율적인 프로세스가 됩니다. 설치자는 콘센트를 열어 내부 광섬유 종단을 방해할 필요 없이 상자에서 스풀이 로드된 케이블을 신속하게 제거하고 사전 종단 처리된 콘센트를 나사를 사용하여 벽에 직접 장착할 수 있습니다. 또는 PTO를 표준 DIN 레일에 쉽게 끼울 수 있습니다.
PTO를 설치하면 특수 도구나 기술 전문 지식이 필요하지 않으므로 현장 종단이나 접합이 필요하지 않습니다. 그 결과 설치 시간, 비용, 고객 배포당 실패율이 크게 감소합니다.
광섬유 사전 종단 콘센트 키트 기능
- 셔터형 어댑터가 있는 SC 또는 LC 커넥터
- UPC 및 APC 단면 마감 처리 가능
- 싱글모드 G657A2 광섬유(요청 시 기타 가능)
- 도구 없이 빠르게 설치
- 4mm 실내 LSZH 케이블(요청 시 다른 케이블도 제공 가능)
- 다양한 케이블 길이 옵션
- 1, 2 또는 4개의 파이버 구성
- 넓은 작동 온도 범위
- RoHS 준수
- 광케이블은 CPR Dca 준수 표준을 충족합니다.
광섬유 사전 종단 콘센트 키트 사양
| 목 | 단위 | 사양 |
|---|---|---|
| G.657A2 모드 필드 직경 | 1310nm | 8.6±0.4mm |
| G.657A2 모드 필드 직경 | 1550nm | 9.6±0.5mm |
| 클래딩 직경 | mm | 125.0±0.7 |
| 클래딩 비원형성 | % | ≤ 0.8 |
| 코어 동심도 오류 | mm | ≤ 0.5 |
| 코팅 직경 | mm | 242 ± 7 |
| 코팅/클래딩 동심도 오류 | mm | ≤ 12 |
| 케이블 차단 파장 | nm | ≤ 1260 |
| 감쇠 계수 | 1310nm | ≤ 0.35dB/km |
| 감쇠 계수 | 1550nm | ≤ 0.21dB/km |
| 매크로 굽힘 손실(1회전, 10mm 반경) | 1550nm | ≤ 0.75dB/km |
| 매크로 굽힘 손실(1회전, 10mm 반경) | 1625nm | ≤ 1.5dB/km |
| 증명 스트레스 수준 | kpsi | ≥ 100 |
케이블 구조
| 품목 | 설명 | 1 섬유 | 2 섬유 | 4 섬유 |
|---|---|---|---|---|
| 광섬유 | 섬유수 | 1 | 2 | 4 |
| 광섬유 | 색상 | 자연스러운 색상 | 레드 블루 | 녹색 노란색 |
| 서브유닛 | 색상 | 빨간색 | 레드 / 블루 | 빨간색 |
| 서브유닛 | 재료 | LSZH | ||
| 서브유닛 | 지름 | 1.0mm 마이크로 클러스터 광섬유 | 1.1mm 마이크로 클러스터 광섬유 | 1.1mm 마이크로 클러스터 광섬유 |
| 힘 회원 | 재료 | 아라미드 원사 | ||
| 칼집 | 재료 | LSZH 안티 UV | ||
| 칼집 | 색상 | 하얀색 | ||
| 칼집 | 지름 | 4.0±0.2mm | ||
광섬유 사전 종단 콘센트 키트 이미지
기계적 및 환경적 특성
| 품목 | 설명 |
|---|---|
| 인장강도 | 단기: 200N, 장기: 100N |
| 분쇄 저항 | 단기: 400N/100mm, 장기: 200N/100mm |
| 굽힘 반경 | 동적: ≥20D, 정적: ≥10D |
| 온도 범위 | -20℃ ~ +70℃ |
콘센트 기술 데이터
| 설명 | 값 |
|---|---|
| 크기(H x W x D) | 83x100x30mm |
| 어댑터 유형 | SC 단순형, 폐쇄형 |
| 섬유 용량 | 4 섬유 |
| 커넥터 IL | 0.30dB |
| 커넥터 RL | 60dB(APC), 50dB(UPC) |
TAKFLY를 선택하는 이유는 무엇입니까?
- 26년 이상의 광섬유 제품 제조 경험
- 3년 이상의 경력을 지닌 450명 이상의 조립 작업자
- 10명 이상의 전담 R&D 엔지니어
- 독일 수입 사출기 16세트 및 생산 라인 16개
- OTDR, 3D, VFL, IL 및 RL 테스트 장비, 인장 강도 테스트기, 압착 저항 테스트기, 파워 미터 테스트기, 조명 체커를 포함한 테스트 기계 세트 30개 이상
- OEM 브랜드 사용 가능
- OFC, ECOC, CommunicAsia, NETCOM, AFRICACOM, SVIAZ ICT, CommunicIndonesia 및 Global Source Electronic Exhibition을 포함한 주요 산업 전시회에 적극적으로 참여
품질 관리
- 생산 전 현장 점검을 통한 원자재 입고 검사
- 모든 개별 공정 완료 후 종합점검
- 생산 반제품 단계 전수검사
- 포장 전 완제품 검사 완료
- 배송 전 최종 현장 점검
배송정보
- 샘플: 영업일 기준 1-3일
- 대량 생산 주문: 영업일 기준 3~7일
- 포장: 고객 요구 사항에 따라 비닐 봉지, 상자 및 팔레트 사용 가능
