상세 정보 |
|||
| 커넥터 유형: | SC, FC, ST, LC, MTRJ, MPO, MTP, MU, SMA, ECT | 섬유 유형: | OS1, OS2, OM1, OM2, OM3, OM4 |
|---|---|---|---|
| 유형: | 단일 모드 빛 섬유 | 연결 구조: | FC |
| 재료 모양: | 둥근 와이어 | 허용 인장 강도: | 1000N <10000N |
| 핵심: | 단일 코어 | 외피 재료: | PVC 또는 LSZH |
| 삽입 손실: | ≤0.3 db | 반환 손실: | ≥45 dB |
| 작동 파장: | 1310, 1510 nm | 교환 가능성: | ≤0.2 db |
| 진동: | ≤0.2 db | 작동 온도: | -40 ~ 75 ºC |
| 저장 온도: | -45 ~ 85 ºC | ||
| 강조하다: | FC-APC 광섬유 패치 코드,단일 모드 광섬유 케이블 9/125um,1000N 팽창성 광섬유 패치 케이블 |
||
제품 설명

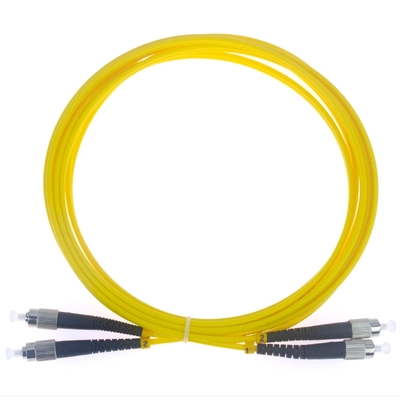

FC-APC 광섬유 패치 코어 커넥터
이 고속 단일 모드 9/125um 듀플렉스 광섬유 패치 케이블은 한쪽 끝에 LC/APC 커넥터, 다른 쪽 끝에 SC/APC 커넥터를 특징으로 합니다(LC/APC-SC/APC). LC 커넥터(Lucent Connectors)는 고밀도 연결에 이상적이며 SFP 모듈 및 XFP 트랜시버와 같은 플러그 앤 플레이 장치와 호환됩니다. SC 커넥터(Subscriber Connectors)는 FTTH(Fiber to the Home) 애플리케이션, 데이터 통신, 통신 및 대부분의 GBIC 모듈에 널리 사용됩니다.

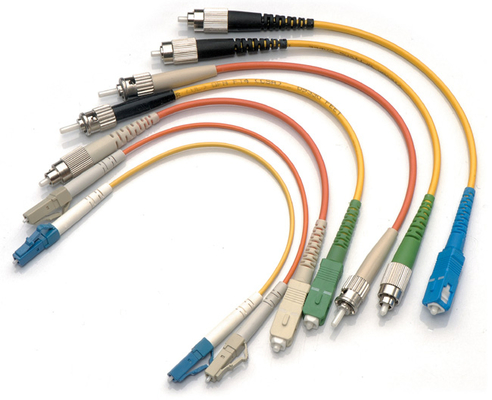

당사의 광섬유 패치 케이블은 PC, UPC 또는 APC 연마 유형의 ST, SC, LC 및 MTRJ의 다양한 조합으로 제공되는 프리미엄 커넥터로 종단됩니다. 각 점퍼는 간섭계 및 자동 삽입 손실/반사 테스트를 통해 엄격한 기하학적 검사를 거쳐 탁월한 성능을 보장합니다.
주요 특징
- 높은 반사 손실과 낮은 삽입 손실
- 고밀도 연결을 위한 소형, 경량 설계
- 표준 정확한 플라스틱 재료로 제조
- 탁월한 신뢰성과 안정성
- 우수한 재현성 및 교환성
응용 분야
- 테스트 장비
- FTTX+LAN 네트워크
- 광섬유 CATV 시스템
- 광통신 시스템
- 통신 인프라
기술 사양
| 매개변수 | 단위 | FC, SC, LC/ 아머드 광섬유 패치 코드 | ST, MU | MT-RJ, MPO | E2000 |
|---|---|---|---|---|---|
| 삽입 손실(일반) | dB | ≤0.3 | ≤0.2 | ≤0.3 | ≤0.2 |
| 반사 손실 | dB | ≥45 | ≥50 | ≥60 | ≥30 |
| 작동 파장 | nm | 1310, 1510 | 1310, 1510 | 1310, 1510 | |
| 교환성 | dB | ≤0.2 | ≤0.2 | ≤0.2 | |
| 진동 | dB | ≤0.2 | ≤0.2 | ≤0.2 | |
| 작동 온도 | ºC | -40~75 | -40~75 | -40~75 | |
| 보관 온도 | ºC | -45~85 | -45~85 | -45~85 | |
| 케이블 직경 | mm | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 |
주문 정보
광섬유 패치 코드: FC/APC-SC/UPC/SM/Ø3/L 미터/DX
| (번호) | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
|---|---|---|---|---|---|---|---|---|
| 도금 재료 | PVC, LSZH | |||||||
| 1. 커넥터 | FC,SC,ST,LC,MU,SMA,E2000... | |||||||
| 2. 삽입된 코어 커버 | PC,UPC 또는 APC | |||||||
| 3. 커넥터 | FC,SC,ST,LC,MU,SMA,E2000... | |||||||
| 4. 삽입된 코어 커버 | PC,UPC 또는 APC | |||||||
| 5. 유형 | SM 또는 MM | |||||||
| 6. 라인 직경(mm) | Ø3, Ø2, Ø1.6, Ø0.9 | |||||||
| 7. 길이(m) | L=1.2.3.4.......미터 | |||||||
| 8. 분류 | SX 또는 DX | |||||||
