ADSS-100M 전유전체 자립형 공중 광섬유 케이블 – 4/6/12/24/48/96 섬유, 100m 스팬, 자립형 공중 설치
제품 상세 정보:
| 원래 장소: | 광동, 심천 |
| 브랜드 이름: | TAKFLY |
| 인증: | CE,ROHS,REACH,ISO9001,ISO14001 |
| 모델 번호: | DX-장갑-T1771 |
결제 및 배송 조건:
| 최소 주문 수량: | 1 조각 |
|---|---|
| 가격: | US$0.01 ~ US$1200/PC |
| 포장 세부 사항: | 스펀지 + 상자 + 판지 |
| 배달 시간: | 3-7근무일 |
| 지불 조건: | L/C,D/A,D/P,T/T,웨스턴 유니온,MoneyGram |
|
상세 정보 |
|||
| 굽힘 반경: | 20D/15D | 설치: | 공중선 |
|---|---|---|---|
| 칼집: | LSZH | 코네코르: | SC/PC에서 SC/PC로 |
| 지름: | 8.5~16mm | 케이블 유형: | 단일 모드 |
| 작동 온도: | -40°C ~ +70°C | 허용 인장 강도: | 100n <1000n |
| 길이: | 롤당 2000m 또는 맞춤형 | 섬유의 수: | 2코어/4코어 |
| 운송 패키지: | 나무 드럼 | 포장: | 나무더미 |
| 재킷: | PVC | 설치 방법: | 실내/실외 |
| 커넥터 유형: | LC/UPC | 섬유수: | 12 |
| 아웃재킷 소재: | 체육 | 핵심: | 12, 선택 사항 |
| 보증 시간: | 20년 | 분쇄 저항: | ≥1000N/100mm |
| 케이블 구조: | 활형 타이트 버퍼 | 제품 코드: | GJYXCH-1B |
| 외피 재료: | MDPE | 인장강도: | ≥100N |
| 최대 인장 강도: | 1000N | 모델: | SC/APC~SC/APC |
| 삽입 손실: | 0.2db | 외경: | 4.5mm 또는 고객 요청에 따라 |
| 겉감: | 금속 실 | 기준: | IEC60794 |
| 강도 멤버: | OEM | 섬유 수: | 12 코어 |
| 제조 연도: | 2010 | 외부 피복 색상: | 검고 회색이고 하얗습니다 |
| 테스트 파장: | 1310nm~1550nm | 케블 모형: | GJPFJV |
| 진동: | 0.2dB 이하 | 패키지: | 나무로 된 Ram |
| 보강: | 철 또는 KFRP 또는 FRP | 외부 칼집: | 체육 |
| 섬유 코어: | 2~144개 코어 | 데이터 속도: | 4*10G |
| 섬유 옵션: | G652D, G657A, 옴1, 옴2, 옴3, 옴4 | 공칭 무게: | 83 |
| 케이블 컷오프 파장: | λcc≤1260um | 방식을 설치하세요: | 재 / 직접매설식（배관） |
| 튜브: | 루즈 튜브 디자인 | 재료: | 페이 / LSZH |
| 포트: | 닝보 | 색상: | 노란색 또는 맞춤형 |
| 재킷 소재: | PVC | 코어 수: | 당신의 부탁으로 |
| 해운: | TNT,DHL,UPS,FEDEX 또는 EMS | 실내 또는 실외: | 실내 |
| 드럼 크기: | 300x300x300 | 섬유 길이: | 1m 또는 사용자 정의 |
| 파이버 모드: | 단일 모드 G652D G657A | 키워드: | ADSS는 전보를 칩니다 |
| 회로망: | 4g, 3G | OEM: | 환영 |
| 관리인의 수: | ≥ 10 | ||
| 강조하다: | ADSS 광섬유 케이블 4-96 섬유,자자 지탱 항공 광섬유 케이블 100m 스펜,전체 다이 일렉트릭 광섬유 케이블 항공 설치 |
||
제품 설명
ADSS-100M 완전 유전체 자립형 공중 광섬유 케이블
제품개요
ADSS(All-Dielectric Self-Supporting) 케이블은 강철 메신저 와이어 없이 기둥이나 타워 사이에 직접 설치하도록 설계된 비금속 공중 케이블입니다. 이 시리즈는 100미터 범위를 지원하며 4, 6, 12, 24, 48 또는 96개의 파이버 개수로 제공됩니다. 전체 유전체 재료로 구성되고 금속 구성 요소가 없는 느슨한 튜브 연선 구조를 특징으로 하는 이 제품은 고전압 송전선 및 통신 가공 애플리케이션에 이상적입니다.
광섬유 특성 (G.652D)
| 범주 | 품목 | 단위 | 케이블 연결 전 | 케이블 연결 후 |
|---|---|---|---|---|
| 광학적 특성 | 1310nm에서의 감쇠 | dB/km | ≤ 0.34 | ≤ 0.38 |
| 1550nm에서의 감쇠 | dB/km | ≤ 0.21 | ≤ 0.28 | |
| 제로 분산 파장 | nm | 1300~1324 | ||
| 제로 분산 기울기 | ps/(nm²*km) | ≤ 0.092 | ||
| 케이블 차단 파장 λcc | nm | ≤ 1260 | ||
| 분산계수 1550nm | ps/(nm*km) | ≤ 18 | ||
| 분산계수 1625nm | ps/(nm*km) | ≤ 22 | ||
| PMD 최대 개별 섬유 | ps/√km | ≤ 0.1 | ||
| 기하학적 특성 | 1310nm에서 모드 필드 직경(MFD) | μm | 8.7~9.5 | |
| 1550nm에서 모드 필드 직경(MFD) | μm | 9.8~10.8 | ||
| 1310 nm에서의 그룹 굴절률 | / | 1.466 | ||
| 1550 nm에서의 그룹 굴절률 | / | 1,467 | ||
| 클래딩 직경 | μm | 125±0.7 | ||
| 코팅 직경 | μm | 235-250 | ||
| 코어/클래딩 동심도 오류 | μm | ≤ 0.6 | ||

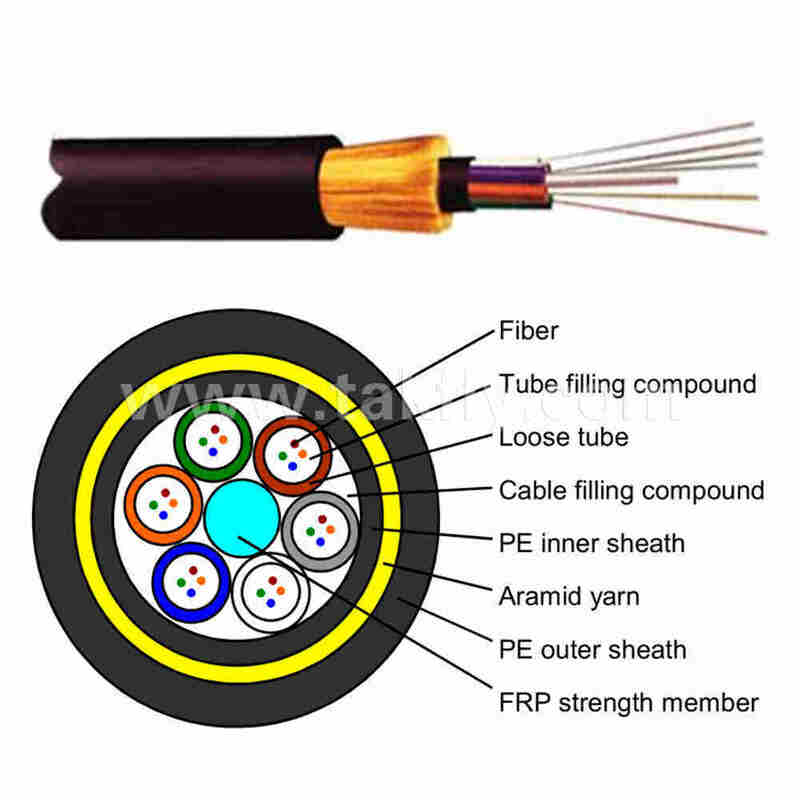

케이블 구성 및 성능 매개변수
| 품목 | 설명 |
|---|---|
| 광섬유 카테고리 | G652D |
| 섬유 개수 | 24 | 48 | 96 |
| 구조 | 1+6 | 1+8 |
| CSM 소재 | FRP |
| 느슨한 튜브 재질 | PBT |
| 수분 차단 소재 | 방수사 및 테이프 |
| 주변 강도 회원 | 아라미드 원사 |
| 외부 피복 재료 | MDPE(검은색) |
| 케이블 직경(mm) | 9.5 | 10.0 | 11.8 |
| 무게(KG/KM) | 70 | 75 | 110 |
| 최대 허용 인장(N) | 2700 |
| 스팬(m) | 100 |
| 작동 온도 | -40℃ ~ +70℃ |
패킹 및 드럼 사양
- 포장길이 : 드럼당 2.0~4.0km
- 드럼 유형 : 목재 복합 드럼, 수출형
- 훈증: 필요 시 신고서 및 도장 제공
케이블 마킹
외부 피복에는 제조 연도, 케이블 유형, 섬유 수 및 길이 표시가 미터 단위로 잉크젯으로 인쇄되어 있습니다. 고객 요구 사항에 따라 맞춤형 마킹이 가능합니다.
응용
- 고압 송전선로(10kV ~ 220kV)의 간접통신
- 전력계통 자동화 사설망
- 수도권 네트워크 백본 및 액세스 링크
- 강이나 계곡을 가로지르는 장경간 설치
- 농촌 및 산악 지역의 광대역 액세스
표준 준수
- DL/T 788-2016(전력 산업)
- YD/T 980-2002(통신 산업)
- IEC 60794-4
- IEEE 1222
- 텔코디아 GR-20
주문 정보
| 모델 | 섬유 수 | 기간 | 외장재 | 일반적인 응용 |
|---|---|---|---|---|
| ADSS-100M-4X | 4 | 100m | MDPE | 저전압 라인/배전 |
| ADSS-100M-6X | 6 | 100m | MDPE | 저전압 라인/배전 |
| ADSS-100M-12X | 12 | 100m | MDPE | 중압선 |
| ADSS-100M-24X | 24 | 100m | MDPE | 고압선 |
| ADSS-100M-48X | 48 | 100m | MDPE | 고전압/EHV 라인 |
| ADSS-100M-96X | 96 | 100m | MDPE | 백본 통신 |
4/6/12 파이버 개수의 경우 주문 시 파이버 색상 코드와 느슨한 튜브 구성을 알려주십시오. 공장은 이에 따라 설계할 것입니다.
자주 묻는 질문
당신은 제조업체입니까?
예, 우리는 2000년에 설립된 중국 심천의 제조업체이자 FTTH 솔루션 및 데이터 센터 토탈 솔루션 제공업체입니다.
당신의 MOQ는 무엇입니까?
MOQ는 1개일 수도 있지만, 수량을 늘리면 가격 경쟁력이 더욱 높아집니다.
FOB 가격을 알려 주실 수 있나요?
예. 대량의 경우 항공(DHL, TNT, UPS, FEDEX) 또는 해상으로 배송합니다. 우리는 화물 및 리드 타임 세부 사항을 갖춘 경쟁력 있는 배송 솔루션을 제공합니다.
당신의 품질은 어떻습니까?
우리의 생산은 CE, ISO, RoHS, CPR 및 ANATEL 인증을 포함한 IEC 및 유럽 표준을 따릅니다. 모든 제품은 배송 전에 100% 테스트를 거칩니다.
당신의 리드타임은 무엇입니까?
수량과 제품에 따라 다릅니다. 광섬유 패치 코드: 최대 5000개까지 영업일 기준 2~3일이 소요됩니다. 정규상품을 보유하고 있으며, 긴급주문을 처리하고 있습니다.
당신의 보증은 무엇입니까?
패치 코드에 대한 1년 보증(인위적인 손상 아님). 인위적인 파손에 대해서는 고객 부담으로 무상수리를 해 드립니다.
당신의 포장은 무엇입니까?
국제 수출 표준 패키지. 견적 전 요청 시 맞춤형 로고 인쇄가 가능합니다.
OEM/ODM을 제공할 수 있나요?
예, 모든 제품은 OEM/ODM을 허용합니다. 우리는 기밀 유지 계약에 서명할 수 있습니다.
샘플을 받을 수 있나요?
10달러 미만의 제품에는 무료 샘플이 제공됩니다. 구매자는 배송 전에 운임을 지불합니다.
어떻게 주문할 수 있나요?
- 제품 세부정보 및 수량과 함께 문의사항을 보내주세요.
- 우리는 리드타임과 함께 견적을 제공합니다
- 견적을 확인하고 은행 세부정보가 포함된 PI를 받으세요.
- 결제 후 제작 시작
- 배송 전 수취인 확인
- 배송 후 추적 번호 받기
지불 기간은 무엇입니까?
T/T, 웨스턴 유니온, 페이팔, MoneyGram. 금액이 큰 경우: 보증금 50%, 배송 전 잔액 50%. 우리는 경쟁력 있는 시장 가격을 제시합니다.
이 제품에 대한 자세한 내용을 알고 싶습니다
