상세 정보 |
|||
| 채널 번호: | 4 | 채널 중심 파장: | ITU |
|---|---|---|---|
| MUX 또는 DEMUX 삽입 손실: | 2.5dB 이하 | 인접한 분리: | ≥30dB |
| 고립되지 않은 차이: | ≥40dB | 편광 의존 손실량: | ≤0.4dB |
| 수익 손실: | ≥45dB | 차원: | 30x23x6.5mm |
| 작동 온도: | - 40~ +85C | ||
제품 설명

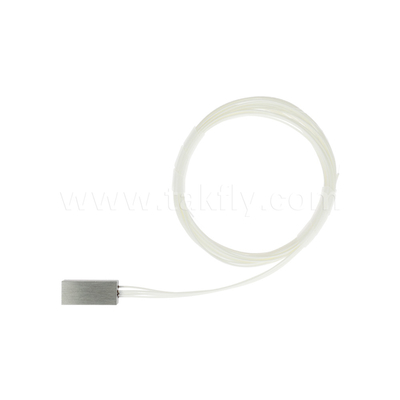

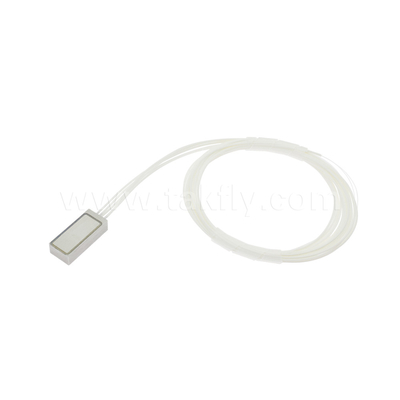

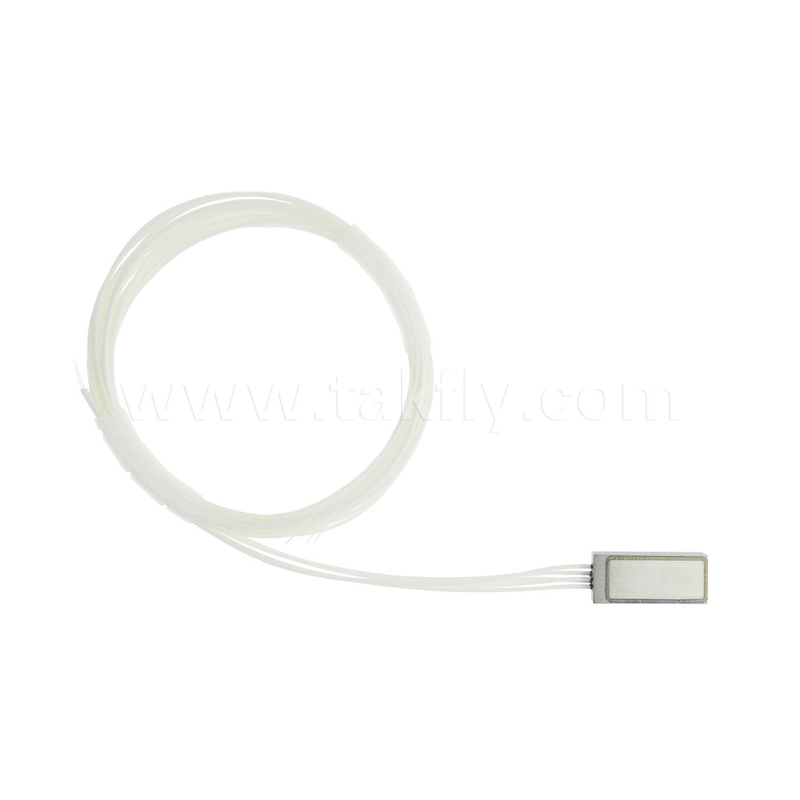

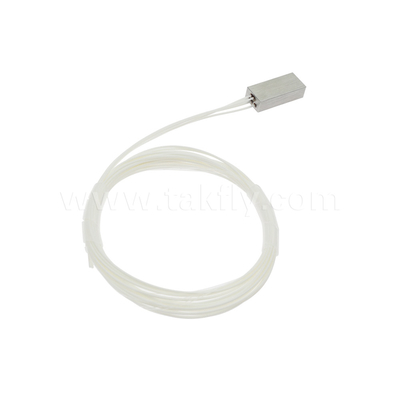

산업형 4CH 초연축 DWDM 모듈
Takfly의 연구개발 부서는 산업형 엑스트라 컴팩트 DWDM을 개발했습니다.잘 개발된 얇은 필터 기술 (TFF) 에 기반하고 초소형 자유 공간 마이크로 광학 통합 방법을 사용합니다.이 장치는 광범위한 온도 범위에서 작동할 수 있고 업계 표준 요구 사항을 충족시킬 수있는 특별한 성능을 가지고 있습니다.
특징
1- 아주 낮은 삽입 손실
2. TFF 자유 공간 기술
3. 수동 모듈, 전력 필요 없습니다
4안정적인 작동 온도
5맞춤형 밴드 조합
신청서
1.CWDM 네트워크 상의 하이브리드 DWDM
2미래 대역폭 증가에 대한 확장 포트
35G 네트워크
제품 코드
|
항목 번호 |
고객 부분 번호 |
미래 광학 부분 번호 |
설명 |
|
1 |
NA |
NA |
16CH DWDM MODULE,ITU, 100GHzG657A2 섬유 900음 느슨한 투브,-40~+85°C,FC/APC |
사양
2.1 16CH 100GHz MUX&DEMUX DWDM 사양
|
매개 변수 |
사양 |
단위 |
|
|
채널 번호 |
4 |
CH |
|
|
채널 중앙 파장 (nm) |
ITU |
|
|
|
채널 패스밴드(0.5dB) |
λc ± 011 |
nm |
|
|
Mux 또는 디맥스 삽입 손실 |
≤ 25 |
dB |
|
|
격리 |
인접한 |
≥ 30 |
dB |
|
인접하지 않는 곳 |
≥40 |
dB |
|
|
양극화 의존성 손실 |
≤0.4 |
dB |
|
리플 |
≤0.5 |
dB |
|
반환 손실 |
≥45 |
dB |
|
차원 |
30x23x65 |
mm |
|
섬유 종류 |
G657A2 섬유, 900음 자켓 |
|
|
섬유 길이 |
>1 |
M |
|
커넥터 |
FC/APC |
|
|
작동 온도 |
-40~ +85 |
.C |
|
저장 온도 |
-40 ~ +85 |
.C |
참고: 위와 같이 연결 없이 매개 변수또는 쌍 커넥터 손실 이 0.25dB
