새로 설계된 고밀도 MPO 패치 패널 및 작은 크기의 라크 마운트, 가볍고 충격 저항
제품 상세 정보:
| Place of Origin: | Guangdong, SHENZHEN |
| 브랜드 이름: | TAKFLY |
| 인증: | CE,ROHS,REACH,ISO9001,ISO14001 |
| Model Number: | DF-MPO Patch Panel#995 |
결제 및 배송 조건:
| Minimum Order Quantity: | 1 Pices |
|---|---|
| 가격: | US$0.01 ~ US$1200/PC |
| Packaging Details: | spone + box + carton |
| Delivery Time: | 3-7working days |
| Payment Terms: | L/C,D/A,D/P,T/T,Western Union,MoneyGram |
|
상세 정보 |
|||
| Installation Type: | Plug-in/Field-terminated | Module Fiber Amount: | Up to 24 |
|---|---|---|---|
| Operating Temperature: | -40°C to +80°C | Cores: | 2/4/6/8/12/24/48 |
| Cable Material: | LSZH / OFNP / PVC | Fiber Counts: | 12F |
| Fiber Count: | 8/12/24/48/72 fibers | Return Loss: | >50dB |
| Patch Penal: | 6 x 4 LC x 5 moudle | Polarity: | B |
| Ir Stardand: | MPO/MTP<0.7dB | Core: | Multicore |
| Fiber Mode: | SM, MM(OM1,OM2,OM3,OM4,OM5) | Size: | 180 x 90 x 30 (mm) |
| Cable Diameters: | 0.9 / 2.0 / 3.0mm | ||
| 강조하다: | 랙 마운트 MPO 패치 패널,고밀도 MPO 패치 패널,가벼운 MPO 패치 패널 |
||
제품 설명
설명:

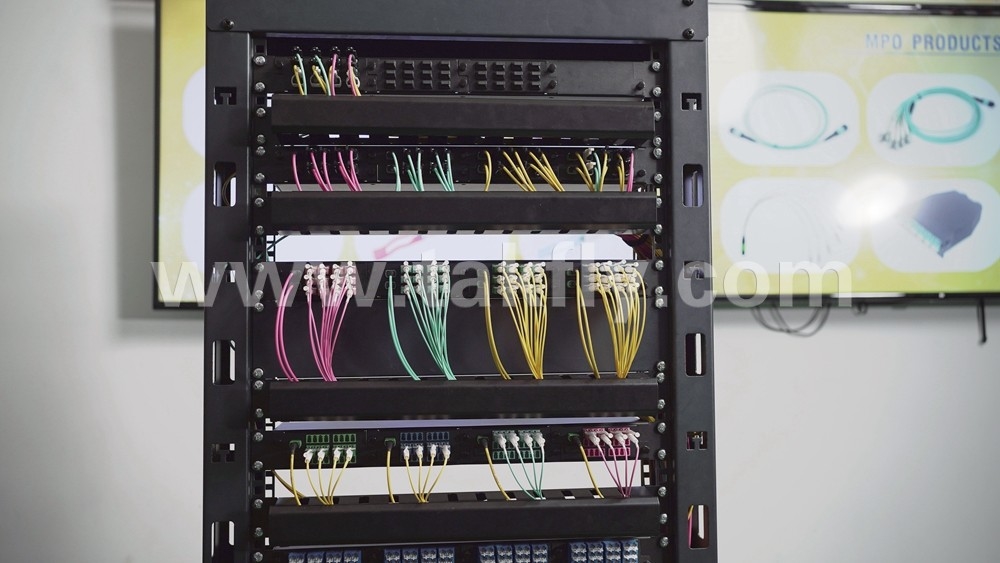

1U-19인치MPO/MTP고밀도 레이크 장착 섬유 패치 패널큰 데이터 센터 공간에 설계되었습니다. MDF 애플리케이션, IDF 배선 영역 광섬유 척추 연결, 광섬유 유닛 관리,다른 고밀도 통합 광섬유 환경, 등 19인치 랙과 캐비닛에 설치됩니다.

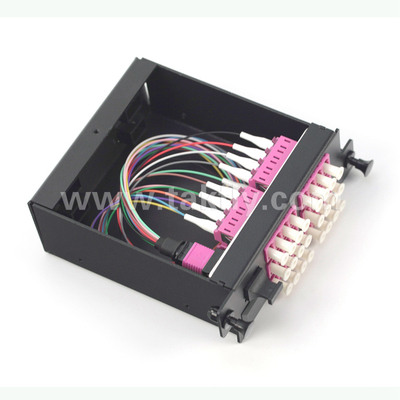

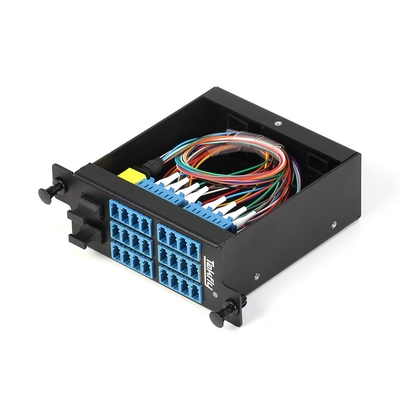

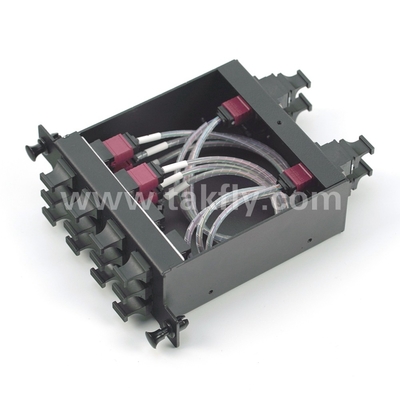

1U 19인치 MPO/MTP 패치 패널은 4개의 사전 연결된 카세트 모듈을 로드할 수 있으며, 관리할 수 있는 최대 용량은 MPO 인터페이스에 대한 1152 코어 또는 LC 인터페이스에 대한 96 코어입니다.각 독립적인 사전 종료 모듈 박스는 광섬유 유통 프레임에 배치됩니다, 전체 패치 패널을 완료합니다.
특징:
u19인치 랙 마운트 및 캐비닛에 설치, 카세트 모듈 중앙 관리에 대한 응용 프로그램.
u1U 고밀도 크기의 용량 MPO 인터페이스 1152 섬유와 LC 인터페이스 96 섬유.
u입력 포트는 전면 패널 또는 옵션으로 뒤로 사용할 수 있으며 출력 포트는 전면 패널에 있습니다.
u남성 또는 여성 MPO / MTP 커넥터가 제공됩니다. 정확하고 높은 안정적인 연결을 달성하기 위해 PIN 및 어댑터로 연결 및 위치.
u모듈형 설계, 플러그인 잠금 구조, 섬유는 명확한 라인 서열 식별, 테스트, 설치, 제거 및 조화를 조정하기 쉽습니다.
u새로운 브랜드 고품질 알루미늄 합금 재료, 견고하고 내구성, 엄격한 생산 과정에 의해 전기 정적 코팅 표면
u카세트 모듈과 패치 패널은 크기가 작고 가볍고 충격 저항성, 고압, 불 retardant, 부식 저항성, 내부 광섬유를 보호하기 위한 강력한 구조입니다.먼지 보호 기능을 촉진하기 위해 매우 높은 밀폐 성능, 첨단 네트워크 장비에 대한 혁신적인 설계.
응용 프로그램:
Ø광섬유 통신밀도가 높은 배선건물 간 시스템.
ØLAN 케이블을 위한 광 활성 장비의 광 링크 상호 연결
Ø통신 기지국
Ø산업 구역의 데이터 센터 방
Ø상업 건물의 데이터 센터 방
ØCATV
ØLAN
ØWAN
ØFTTX
C형상화S화학물질:
1.
|
모델 |
LGX 카세트 용량 |
LGX |
전체 용량 |
커넥터 타입 |
크기 |
적용 |
|
|
A1 |
R |
72F MPO*4개 |
4 |
1152F |
MPO*16*4 |
1U |
A1 LGX 카세트 12 PC와 연결 C3 LGX 카세트, A1의 전체 세트 12 전체 세트 C3와 연결 |
|
T |
24 F MPO * 12 pcs = 288 F |
||||||
|
C3 |
R |
24F MPO*1 pc |
4 |
96F |
MPO*1*4 |
1U |
|
|
T |
24F LC |
LC*24*4 |
|||||
2.
|
모델 |
LGX 카세트 용량 |
LGX |
전체 용량 |
커넥터 타입 |
크기 |
적용 |
|
|
A2 |
R |
72F MPO*4개 |
4 |
1152F |
MPO*10*4 |
1U |
A2 LGX 카세트 1개 3개 C1 LGX 카세트, A2 전체 세트 3개의 전체 집합 C1 |
|
T |
48FMPO*6 pcs=288F |
||||||
|
C1 |
R |
48F MPO*2개 |
4 |
384F |
MPO*10*4 |
1U |
1 PC C1 LGX 카세트 연결4 PC D2 LGX 카세트, 전체 세트 C1 연결4 전체 집합 D2 |
|
T |
12F MPO*8 pcs=96F |
||||||
|
D2 |
R |
12F MPO*2개 |
4 |
96F |
MPO*2*4 |
1U |
R:12F MPO*2*4, T:24F*4 LC, LC 패치 케이블을 통해 단말 장치에 연결 |
|
T |
24FLC |
LC*24*4 |
|||||
3.
|
모델 |
LGX 카세트 용량 |
LGX |
전체 용량 |
커넥터 타입 |
크기 |
적용 |
|
|
B1 |
R |
72F MPO*1개 |
4 |
288F |
MPO*5*4 |
1U |
R:72F MPO*1*4, T:16F MPO는 MPO 패치 케이블을 통해 400G 전송 장치와 연결, T:24F MPO는 C3 LGX 카세트와 연결할 수 있습니다. |
|
T |
16F MPO*3개 24F MPO*1 pcs=72F |
||||||
|
BG1 |
R |
72F MPO*2개 |
4 |
576F |
MPO*11*4 |
1U |
100G, 400G 전용 카세트 |
|
T |
16F MPO*9 pcs=144F |
||||||
|
C3 |
R |
24F MPO*1pc |
4 |
96F |
MPO*1*4 |
1U |
R:24F MPO*1*4, T:24F*4LC, LC 패치 케이블을 통해 단말장치에 연결 |
|
T |
24F LC |
LC*24*4 |
|||||
제품 매개 변수:
|
섬유 종류 |
SM ((G652, G655, G657); MM (OM1-OM5) |
||
|
커넥터 |
남성 (진구 주사기), 여성 |
LC |
|
|
MPO/MTP |
|||
|
케이블 직경(mm) |
미니 둥근 케이블: 최대 4.5mm 리본 케이블: Max3.0*5.0mm |
0.9/06 |
|
|
삽입 손실 (dB) |
표준:≤0.35/0.7 (전형적/ 최대) 낮은 손실:≤0.2/0.35 (전형적/ 최대) |
≤ 0.3 |
|
|
수익 손실 (분) |
APC SM:60dB |
PC MM: 20dB |
UPC SM: 40dB APC SM: 60dB PC MM: 25dB |
|
테스트 파장 (nm) |
SM: 1310/1550 MM: 850/1300 |
||
|
반복 가능성 |
≤ 0.1dB |
||
|
내구성 |
≤ 0.2dB |
||
|
교환 가능성 |
≤ 0.2dB |
||
|
굽기 반지름(동적/정적) |
20/10 |
||
|
제품 이름 |
모듈 박스 |
기계 케이스 |
|
|
크기 (L*W*H) |
93*100*39 |
482*200*44.2mm |
|
|
소재 |
A빛 |
||
포장:
|
무게 |
내부 상자 크기 |
외부 상자 크기(5pcs/박스) |
1통 당 무게(1kg) |
|
1.5kg |
500*280*80mm |
510*300*420mm |
11 |
FQA:
1Q: 제조업자인가요?
A: 예, 우리는 제조업자입니다., FTTH 솔루션 및 데이터 센터 전체 솔루션 공급 업체 중국 Shenzhen에서 2000 년에 설립되었습니다.
2Q: 당신의 MOQ는 무엇입니까?
A: MOQ는 1pcs가 될 수 있지만 가격은 경쟁적이지 않습니다. 더 많은 양, 가격은 더 경쟁적입니다.
3Q: 당신은 FOB 가격을 인용 할 수 있습니까?
A: 예. 우리는 항공, DHL, TNT, UPC, FEDEX 등을 통해 배달 할 수 있습니다. 큰 양을 위해 우리는 바다를 통해 배달 할 것입니다.
우리는 물류와 수송 시간을 함께 가격을 인용 할 수 있습니다, 당신은 우리에게 양과 함께 자세한 요구 사항을 알려 후에.
우리는 경쟁력있는 운송 운송사를 가지고 있습니다. 더 많은 솔루션을 위해, 당신은 우리와 연락 할 수 있습니다.
4Q: 당신의 품질은?
A: 우리의 생산은 IEC, 유럽 표준에 따라 CE, ISO, RoHS, CPR 및 ANATEL 인증.
모든 제품은 배달 전에 100% 테스트됩니다.
5. Q: 납품시간은 얼마인가요?
A: 그것은 양과 제품에 달려 있습니다. 광섬유 패치 케이블을 위해, 리드 시간은 2 ~ 3 일일 5000 pcs 내에서 될 수 있습니다. 우리는 재고에 일반 제품을 유지합니다. 또한,우리는 긴급한 주문을 처리 할 수 있습니다..
6. Q: 보증금은 얼마인가요?
A: 다른 제품 하나에 따라, 우리는 배달 이후 패치 코드에 1 년 보증, 하지만 비 인위적 손상에 대한 책임이 있습니다. 인위적 손상에 대해, 우리는 무료로 당신을 위해 수리 할 수 있습니다,화물 수송은 당신 쪽에서 지불됩니다..
7질문: 당신의 포장지는 무엇입니까?
A: 국제 수출 표준 패키지. 당신은 패키지에 당신의 로고를 인쇄해야 하는 경우, 우리는 인용하기 전에 알려주세요.
8Q: 당신은 OEM / ODM를 제공 할 수 있습니까?
A: 예, 우리는 할 수 있습니다. 모든 제품은 OEM / ODM를 받아 들일 수 있습니다. 우리는 기밀 계약에 서명 할 수 있습니다.
9질문: 샘플 좀 드릴까요?
A: 그것은 어떤 제품에 달려 있습니다, 무료 샘플은 10 usd 아래를 제공합니다. 화물 운송은 배달 전에 구매자가 지불합니다.
10질문: 어떻게 주문할 수 있나요?
A:1. 제품 이름, 사양 및 양과 함께 우편 또는 조사를 보내 우리에게. 당신이 FOB,CIF,CFR 가격을 필요로하는 경우 수신 주소를 제공.
2우리는 납부 시간으로 우리의 요금을 제공 할 것입니다.
3요금이 확정되면 우리 은행 계좌로 PI를 보낼 것입니다.
4지불 후 생산을 할 수 있습니다.
5배달하기 전에 수신자를 확인해 주세요
6추적 번호는 배달 후 제공 될 것입니다.
11지불 기간은 얼마인가요?
A: T / T, 웨스턴 유니온, 페이팔, MoneyGram 한 번에. 큰 금액에 대해, 50% 보증금을 미리 지불 할 수 있습니다, 50% 잔액 배달 전에 지불.
같은 품질 기준으로 시장에서 더 나은 가격을 얻을 수 있다면 TAKFLY도 같은 가격을 지원 할 수 있습니다.
