상세 정보 |
|||
| 비율: | 50/50 | 중심 파장: | 1450nm |
|---|---|---|---|
| 삽입 손실: | ≤0.3dB | 포장 중량: | 10g |
| 패키지 종류: | 베어 파이버, 900um 느슨한 튜브, 2mm 케이블 | 파장: | 1310nm |
| 축 정렬: | 슬로우 축 또는 고정 축 | 파장 범위: | 1310nm, 1550nm |
| 적용: | 광통신 시스템 | 분배기 비율: | 98/2 |
| 저장 온도: | -40~+85C | 포트 번호: | 1X2 |
| 화이버 길이: | 1m | 섬유: | PM 코닝 980nm 섬유 |
| 전력 처리 용량: | 고전력 | ||
| 강조하다: | 100M QSFP28 SR4 트랜시버,100Gbps QSFP28 SR4 트랜시버,850nm QSFP28 SR4 트랜시버 |
||
제품 설명

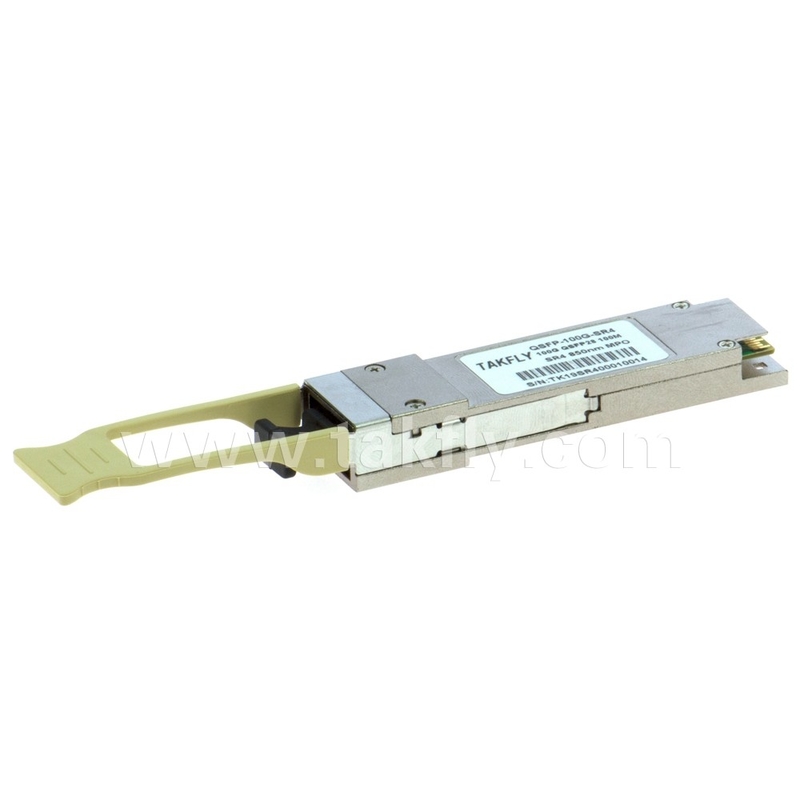

- TKQS28-100G-SR4멀티 모드 섬유를 통해 초당 100 기가비트 링크에 사용하도록 설계되었습니다. QSFP28 MSA 및 IEEE 802.3BM을 준수합니다.
- 트랜시버의 광 송신기 부분은 4 채널 VCSEL (수직 캐비티 표면 방출 레이저) 어레이, 4 채널 입력 버퍼 및 레이저 드라이버, 진단 모니터, 제어 및 바이어스 블록. 모듈 제어를 위해, Control 인터페이스에는 클럭 및 데이터 신호의 2 개의 와이어 직렬 인터페이스가 통합되어 있습니다. VCSEL 바이어스, 모듈 온도, 진단 모니터,티광학 전력이 늘어났습니다,,,수신 된 광 전력 및 공급 전압이 구현되고 결과가 TWS 인터페이스를 통해 사용할 수 있습니다. 모니터링 된 속성에 대해 경보 및 경고 임계 값이 설정됩니다. 속성이 임계 값 외부에있을 때 플래그가 설정되고 인터럽트가 생성됩니다. 또한 입력 신호 손실 (LOS) 및 송신기 오류 조건의 손실을 위해 플래그가 설정되고 인터럽트가 생성됩니다. 모든 플래그가 래칭되며 래치를 시작하는 조건이 제거되고 작동이 재개 되더라도 설정되어 있습니다. 모든 인터럽트를 마스킹하고 적절한 플래그 레지스터를 읽어 플래그를 재설정 할 수 있습니다. Squelch가 비활성화되지 않는 한 광학 출력은 입력 신호 손실에 대해 squelch됩니다. TWS 인터페이스를 통한 오류 감지 또는 채널 비활성화는 채널을 비활성화합니다. 상태, 알람/경고 및 결함 정보는 TWS 인터페이스를 통해 사용할 수 있습니다.
- 트랜스 시버의 광학 수신기 부분은 4 채널 핀 포토 다이오드 어레이, 4 채널 TIA 어레이, 4 채널 출력 버퍼, 진단 모니터 및 제어 및 바이어스 블록을 통합합니다. 광학 입력 전원에 대한 진단 모니터가 구현되고 결과가 TWS 인터페이스를 통해 사용할 수 있습니다. 모니터링 된 속성에 대해 경보 및 경고 임계 값이 설정됩니다. 속성이 임계 값 외부에있을 때 플래그가 설정되고 인터럽트가 생성됩니다. 광학 입력 신호 (LOS)의 손실을 위해 플래그가 설정되고 인터럽트가 생성됩니다. 모든 플래그가 래치되어 플래그를 시작하는 조건이 사라지고 작동이 재개 되더라도 설정되어 있습니다. 모든 인터럽트를 마스킹하고 적절한 플래그 레지스터를 읽으면 플래그가 재설정됩니다. 전기 출력은 입력 신호 손실 (Squelch가 비활성화되지 않는 한) 및 TWS 인터페이스를 통한 채널 탈 활동에 대해 스 쿼치됩니다. 상태 및 알람/경고 정보는 TWS 인터페이스를 통해 사용할 수 있습니다..
특징
영형채널 당 최대 27.952 GBPS 데이터 속도
영형OM3 멀티 모드 파이버에서 100m 링크의 최대 링크 길이
영형높은 신뢰성 850NM VCSEL 기술
영형전기적으로 뜨거운 가득 차
영형디지털 진단 SFF-8436 준수
영형QSFP28 MSA를 준수합니다
영형케이스 작동 온도 범위 : 0°C ~ 70°기음
영형전력 소실 <2.5 w
응용 프로그램
영형데이터 센터
영형인피니본 QDR
영형섬유질 채널
기준
영형IEEE 802.3 bm을 준수합니다
영형SFF-8436을 준수합니다
영형ROHS 준수.
순수한 최고 등급
|
매개 변수 |
상징 |
최소 |
타이핑. |
맥스. |
단위 |
메모 |
|
저장 온도 |
TS |
-40 |
- |
85 |
ºC |
|
|
상대 습도 |
RH |
5 |
- |
95 |
비율 |
|
|
전원 공급 장치 전압 |
VCC |
-0.3 |
- |
4 |
다섯 |
|
|
신호 입력 전압 |
|
VCC-0.3 |
- |
VCC+0.3 |
다섯 |
|
권장 작동 조건
|
매개 변수 |
상징 |
최소 |
타이핑. |
맥스. |
단위 |
메모 |
|
케이스 작동 온도 |
tcase |
0 |
- |
70 |
ºC |
공기 흐름없이 |
|
전원 공급 장치 전압 |
VCC |
3.14 |
3.3 |
3.46 |
다섯 |
|
|
전원 공급 장치 전류 |
ICC |
- |
|
750 |
엄마 |
|
|
데이터 속도 |
Br |
|
25.78125 |
|
GBPS |
각 채널 |
|
전송 거리 |
TD |
|
- |
100 |
중 |
OM3 MMF |
전기 사양
|
매개 변수 |
상징 |
최소 |
타이핑 |
맥스 |
단위 |
Note |
|
공급 전압 |
VCC |
3.14 |
3.3 |
3.46 |
다섯 |
|
|
공급 전류 |
ICC |
|
|
750 |
엄마 |
|
|
송신기 |
||||||
|
입력 차동 임피던스 |
린 |
|
100 |
|
ω |
1 |
|
차동 데이터 입력 스윙 |
빈, pp |
180 |
|
1000 |
MV |
|
|
단일 종료 된 입력 전압 공차 |
빈트 |
-0.3 |
|
4.0 |
다섯 |
|
|
수화기 |
||||||
|
차동 데이터 출력 스윙 |
Vout, pp |
300 |
|
850 |
MV |
2 |
|
단일 엔드 출력 전압 |
|
-0.3 |
|
4.0 |
다섯 |
|
참고 :
1.TX 데이터 입력 핀에 직접 연결되었습니다. 그 후 AC가 결합되었습니다.
2.100Ω OHMS 차동 종료.
광학적 특성
|
매개 변수 |
상징 |
최소 |
타이핑 |
맥스 |
단위 |
Note |
|
송신기 |
||||||
|
중심 파장 |
λ0 |
840 |
|
860 |
nm |
|
|
각 차선의 평균 발사 전력 |
|
-8.4 |
|
2.4 |
DBM |
|
|
스펙트럼 너비 (RMS) |
σ |
|
|
0.6 |
nm |
|
|
광학 멸종 비 |
ER |
2 |
|
|
DB |
|
|
송신기 및 분산 페널티 각 차선 |
TDP |
|
|
4.3 |
DB |
|
|
광학 반환 손실 공차 |
ORL |
|
|
12 |
DB |
|
|
출력 아이 마스크 |
IEEE 802.3BM을 준수합니다 |
|
||||
|
수화기 |
||||||
|
수신기 파장 |
λin |
840 |
|
860 |
nm |
|
|
레인 당 RX 감도 |
Rsens |
|
|
-10.3 |
DBM |
1 |
|
입력 채도 전원 (오버로드) |
PSAT |
2.4 |
|
|
DBM |
|
|
수신자 반사율 |
RR |
|
|
-12 |
DB |
|
참고 :
1.PRBS로 측정31-1 테스트 패턴, @25.78GB/s, ber <10-12.
핀 할당
그림 1 --- 호스트 보드의 커넥터 블록에서 고정하십시오
|
핀 |
상징 |
이름/설명 |
Note |
|
1 |
Gnd |
송신기 접지 (수신기 접지와 공통) |
1 |
|
2 |
TX2N |
송신기는 역 데이터 입력입니다 |
|
|
3 |
TX2P |
트랜스미터 비 반전 데이터 출력 |
|
|
4 |
Gnd |
송신기 접지 (수신기 접지와 공통) |
1 |
|
5 |
TX4N |
송신기는 역 데이터 입력입니다 |
|
|
6 |
TX4P |
트랜스미터 비 반전 데이터 출력 |
|
|
7 |
Gnd |
송신기 접지 (수신기 접지와 공통) |
1 |
|
8 |
모드 셀 |
모듈 선택 |
|
|
9 |
재설정 |
모듈 리셋 |
|
|
10 |
vccrx |
3.3V 전원 공급 장치 수신기 |
2 |
|
11 |
SCL |
2 와이어 직렬 인터페이스 클럭 |
|
|
12 |
SDA |
2 와이어 직렬 인터페이스 데이터 |
|
|
13 |
Gnd |
송신기 접지 (수신기 접지와 공통) |
|
|
14 |
RX3P |
수신기 비전화 데이터 출력 |
|
|
15 |
RX3N |
수신기 반전 데이터 출력 |
|
|
16 |
Gnd |
송신기 접지 (수신기 접지와 공통) |
1 |
|
17 |
rx1p |
수신기 비전화 데이터 출력 |
|
|
18 |
rx1n |
수신기 반전 데이터 출력 |
|
|
19 |
Gnd |
송신기 접지 (수신기 접지와 공통) |
1 |
|
20 |
Gnd |
송신기 접지 (수신기 접지와 공통) |
1 |
|
21 |
RX2N |
수신기 반전 데이터 출력 |
|
|
22 |
RX2P |
수신기 비전화 데이터 출력 |
|
|
23 |
Gnd |
송신기 접지 (수신기 접지와 공통) |
1 |
|
24 |
RX4N |
수신기 반전 데이터 출력 |
1 |
|
25 |
RX4P |
수신기 비전화 데이터 출력 |
|
|
26 |
Gnd |
송신기 접지 (수신기 접지와 공통) |
1 |
|
27 |
modprsl |
모듈 존재 |
|
|
28 |
intl |
방해하다 |
|
|
29 |
vcctx |
3.3V 전원 공급 장치 송신기 |
2 |
|
30 |
VCC1 |
3.3V 전원 공급 장치 |
2 |
|
31 |
lpmode |
저전력 모드,,,연결되지 않습니다 |
|
|
32 |
Gnd |
송신기 접지 (수신기 접지와 공통) |
1 |
|
33 |
TX3P |
송신기 비 반전 데이터 입력 |
|
|
34 |
TX3N |
송신기 역 데이터 출력 |
|
|
35 |
Gnd |
송신기 접지 (수신기 접지와 공통) |
1 |
|
36 |
TX1P |
송신기 비 반전 데이터 입력 |
|
|
37 |
TX1N |
송신기 역 데이터 출력 |
|
|
38 |
Gnd |
송신기 접지 (수신기 접지와 공통) |
1 |
참고 :
1.GND는 QSFP28 모듈의 신호 및 공급 (전력)의 상징입니다. 모두 QSFP28 모듈 내에서 일반적이며 모든 모듈 전압은 달리 명시되지 않는 한이 전위를 참조합니다. 이를 호스트 보드 신호 공통 접지 평면에 직접 연결하십시오.
2.VCCRX, VCC1 및 VCCTX는 수신 및 전송 전원 공급 업체이며 동시에 적용해야합니다. 권장 호스트 보드 전원 공급 장치 필터링은 다음과 같습니다. VCC RX, VCC1 및 VCC TX는 임의의 조합으로 QSFP28 트랜시버 모듈 내에서 내부적으로 연결될 수 있습니다. 커넥터 핀은 각각 최대 500ma의 전류 등급입니다.
디지털 진단 기능
TKQS28-100G-SR4 QSFP28 MSA에 정의 된 2 와이어 직렬 통신 프로토콜을 지원합니다..,wHich를 사용하면 다음 작동 매개 변수에 실시간 액세스 할 수 있습니다
와이트랜시버 온도
와이레이저 바이어스 전류
와이전송 된 광 전력
와이광학 전력을 받았습니다
와이트랜시버 공급 전압
또한 정교한 경보 및 경고 플래그 시스템을 제공하며, 특정 작동 매개 변수가 공장 세트 정상 범위를 벗어난 경우 최종 사용자를 경고하는 데 사용될 수 있습니다.
운영 및 진단 정보는 트랜시버 내부의 디지털 진단 트랜시버 컨트롤러에 의해 모니터링되고보고되며, 이는 2 와이어 직렬 인터페이스를 통해 액세스합니다. 직렬 프로토콜이 활성화되면, SCL 핀 (SCL 핀)은 호스트에 의해 생성된다. 양의 에지는 데이터로 데이터를 클럭합니다QSFP28쓰기로 보호되지 않은 메모리 맵의 세그먼트로 트랜시버.
네거티브 에지는QSFP28트랜시버. 직렬 데이터 신호 (SDA PIN)는 직렬 데이터 전송을위한 양방향입니다. 호스트는 SCL과 함께 SDA를 사용하여 직렬 프로토콜 활성화의 시작 및 끝을 표시합니다. 기억은 개별적으로 또는 순차적으로 해결 될 수있는 일련의 8 비트 데이터 단어로 구성됩니다. 2 와이어 직렬 인터페이스는 00H에서 메모리의 최대 주소로 주소 된 8 비트 매개 변수에 대한 순차적 또는 랜덤 액세스를 제공합니다.
이 절은 직렬 ID, 디지털 모니터링 및 특정 제어 기능에 사용되는 QSFP28 트랜시버의 메모리 맵을 정의합니다. 인터페이스는 모든 QSFP28 장치에 필수적입니다. 4 개의 광학 채널을 수용하고 필요한 메모리 공간을 제한하기 위해 메모리 맵이 변경되었습니다.메모리의 구조가 표시됩니다그림 2 -QSFP28 메모리 맵.메모리 공간은 128 바이트의 주소 공간과 다중 상단 주소 공간 페이지로 배열됩니다. 이 구조는 하단 페이지 (예 : 인터럽트 플래그 및 모니터)의 주소에 적시에 액세스 할 수 있습니다. 시간이 적은 임계 항목 (예 : 직렬 ID 정보 및 임계 값 설정)은 페이지 선택 기능과 함께 사용할 수 있습니다. 이 구조는 또한 필요에 따라 추가 상단 페이지를 추가하여 주소 확장을 제공합니다. 예를 들어,그림 2상단 페이지 01과 02는 선택 사항입니다. 상단 페이지 01은 응용 프로그램 선택 테이블을 구현할 수 있으며 상단 페이지 02는 사용자 읽기/쓰기 공간을 제공합니다. 하단 페이지 및 상단 페이지 00 및 03은 항상 구현됩니다. 사용 된 인터페이스 주소는 A0XH이며 주로 인터럽트 처리와 같은 시간 임계 데이터에 사용됩니다.인터럽트 상황과 관련된 모든 데이터에 대해 "일회성 읽기"를 활성화합니다. 인터럽트 후, INTL이 있었다 주장하면, 호스트는 플래그 필드를 읽고 깃발의 유형을 결정할 수 있습니다.
메모리 맵 정의를 포함한 자세한 내용은QSFP28MSA 사양.
그림 2-QSFP28 메모리 맵
더 낮은 메모리 맵
2 와이어 직렬 버스 주소 공간의 하단 128 바이트,표 1,다양한에 액세스하는 데 사용됩니다
측정 및 진단 기능, 일련의 제어 기능 및 다양한 중 하나를 선택하는 수단 상단 메모리 맵 페이지는 후속 읽기에서 액세스됩니다. 주소 공간 의이 부분은 항상입니다 직접 주소 지정 가능하므로 반복적으로 필요한 모니터링 및 제어 기능을 위해 선택됩니다. 접근. 의 정의나Dentifier 필드는 Page 00h Byte 128과 동일합니다.
표 1-더 낮은 메모리 맵
|
바이트 주소 바이트 주소 주소 |
설명 |
유형 |
|
0 |
식별자 (1 바이트) |
읽기 전용 |
|
1-2 |
상태 (2 바이트) |
읽기 전용 |
|
3-21 |
인터럽트 플래그 (19 바이트) |
읽기 전용 |
|
22-33 |
모듈 모니터 (12 바이트) |
읽기 전용 |
|
34-81 |
채널 모니터 (48 바이트) |
읽기 전용 |
|
82-85 |
예약 (4 바이트) |
읽기 전용 |
|
86-97 |
제어 (12 바이트) |
읽기/쓰기 |
|
98-99 |
예약 (2 바이트) |
읽기/쓰기 |
|
100-106 |
모듈 및 채널 마스크 (7 바이트) |
읽기/쓰기 |
|
107-118 |
예약 (12 바이트) |
읽기/쓰기 |
|
119-122 |
암호 변경 항목 영역 (선택 사항) (4 바이트) |
읽기/쓰기 |
|
123-126 |
비밀번호 입력 영역 (선택 사항) (4 바이트) |
읽기/쓰기 |
|
127 |
페이지를 선택하십시오 |
읽기/쓰기 |
상태 표시기 비트
상태 표시기는 표 2에 정의되어 있습니다.
표 2-상태 표시기
|
바이트 |
조금 |
이름 |
설명 |
|
1 |
모두 |
예약된 |
|
|
2 |
7 |
예약된 |
|
|
|
6 |
예약된 |
|
|
|
5 |
예약된 |
|
|
|
4 |
예약된 |
|
|
|
3 |
예약된 |
|
|
|
2 |
예약된 |
|
|
|
1 |
intl |
INTL 인터럽트 출력 핀의 디지털 상태. |
|
|
0 |
data_not_ready |
Transceiver가 아직 전원을 켜지 않았으며 모니터 데이터가 준비되지 않았 음을 나타냅니다. 비트는 데이터를 읽을 준비가 될 때까지 비트가 비트를 낮게 설정할 때까지 높게 유지됩니다. |
깃발을 방해합니다
메모리 맵의 일부 (바이트 3에서 21)는 플래그 필드를 형성합니다. 이 필드 내에서 LOS 및 TX 결함의 상태와 다양한 모니터링 품목에 대한 경보 및 경고 가보고됩니다. 정상 작동 및 기본 상태의 경우이 필드의 비트의 값은 0B입니다. LOS, TX 결함, 모듈 및 채널 경보 및 경고의 정의 된 조건의 경우 적절한 비트 또는 비트가 설정됩니다. 일단 주장되면, 비트는 영향을받는 비트를 포함하는 읽기 작업에 의해 지워질 때까지 비트가 세트 (래치) 상태로 유지되거나 재설정 핀에 의해 재설정됩니다. 채널 상태 인터럽트 플래그는 정의됩니다표 3.
표 3 - 채널 상태 인터럽트 플래그
|
바이트 |
조금 |
이름 |
설명 |
|
3 |
7 |
L-TX4 LOS |
Latched TX LOS 표시기, 채널 4 (지원되지 않음) |
|
|
6 |
L-TX3 LOS |
Latched TX LOS 표시기, 채널 3 (지원되지 않음) |
|
|
5 |
L-TX2 LOS |
Latched TX LOS 표시기, 채널 2 (지원되지 않음) |
|
|
4 |
L-TX1 LOS |
Latched TX LOS 표시기, 채널 1 (지원되지 않음) |
|
|
3 |
l-rx4 los |
래치 된 RX LOS 표시기, 채널 4 |
|
|
2 |
l-rx3 los |
래치 된 RX LOS 표시기, 채널 3 |
|
|
1 |
l-rx2 los |
래치 된 RX LOS 표시기, 채널 2 |
|
|
0 |
l-rx1 los |
래치 된 RX LOS 표시기, 채널 1 |
|
4 |
7-4 |
예약된 |
|
|
|
3 |
L-TX4 결함 |
래치 된 TX 결함 표시기, 채널 4 |
|
|
2 |
L-TX3 결함 |
래치 된 TX 결함 표시기, 채널 3 |
|
|
1 |
L-TX2 결함 |
래치 된 TX 결함 표시기, 채널 2 |
|
|
0 |
L-TX1 결함 |
래치 된 TX 결함 표시기, 채널 1 |
|
5 |
모두 |
예약된 |
|
모듈 모니터 인터럽트 플래그는 표 4에 정의되어 있습니다.
표 4-모듈 모니터 인터럽트 플래그
|
바이트 |
조금 |
이름 |
설명 |
|
6 |
7 |
L-TEMP 높은 경보 |
고온 경보를 고정시켰다 |
|
|
6 |
L-TEMP 저렴한 경보 |
저온 경보 |
|
|
5 |
L-TEMP 높은 경고 |
고온 경고 |
|
|
4 |
L-TEMP 낮은 경고 |
저온 경고를 래치했습니다 |
|
|
3-0 |
예약된 |
|
|
7 |
7 |
L-VCC 높은 경보 |
고 공급 전압 경보 |
|
|
6 |
L-VCC 낮은 경보 |
낮은 공급 전압 경보 |
|
|
5 |
L-VCC 높은 경고 |
고 공급 전압 경고를 래치했습니다 |
|
|
4 |
L-VCC 낮은 경고 |
낮은 공급 전압 경고 |
|
|
3-0 |
예약된 |
|
|
8 |
모두 |
예약된 |
|
채널 모니터 인터럽트 플래그는 표 5에 정의되어 있습니다.
표 5-채널 모니터 인터럽트 플래그
|
바이트 |
조금 |
이름 |
설명 |
|
9 |
7 |
L-RX1 전원 고등 경보 |
높은 RX 전력 경보, 채널 1 |
|
|
6 |
L-RX1 전원 저 경보 |
낮은 RX 전력 경보, 채널 1 |
|
|
5 |
L-RX1 전원 높은 경고 |
높은 RX 전력 경고, 채널 1 |
|
|
4 |
L-RX1 전원 낮은 경고 |
낮은 RX 전력 경고, 채널 1 |
|
|
3 |
L-RX2 전원 고등 경보 |
높은 RX 전력 경보, 채널 2 |
|
|
2 |
L-RX2 전력 저 경보 |
낮은 RX 전력 경보, 채널 2 |
|
|
1 |
L-RX2 전력 높은 경고 |
높은 RX 전력 경고, 채널 2 |
|
|
0 |
L-RX2 전원 낮은 경고 |
낮은 RX 전력 경고, 채널 2 |
|
10 |
7 |
L-RX3 전원 고 알람 |
높은 RX 전력 경보, 채널 3 |
|
|
6 |
L-RX3 전원 저 경보 |
낮은 RX 전력 경보, 채널 3 |
|
|
5 |
L-RX3 전원 높은 경고 |
높은 RX 전력 경고, 채널 3 |
|
|
4 |
L-RX3 전원 낮은 경고 |
낮은 RX 전력 경고, 채널 3 |
|
|
3 |
L-RX4 전원 고등 경보 |
높은 RX 전력 경보, 채널 4 |
|
|
2 |
L-RX4 전원 저 경보 |
낮은 RX 전력 경보, 채널 4 |
|
|
1 |
L-RX4 전력 높은 경고 |
높은 RX 전력 경고, 채널 4 |
|
|
0 |
L-RX4 전원 낮은 경고 |
낮은 RX 전력 경고, 채널 4 |
|
11 |
7 |
L-TX1 바이어스 높은 경보 |
높은 TX 바이어스 경보, 채널 1 |
|
|
6 |
L-TX1 바이어스 경보 |
낮은 TX 바이어스 경보, 채널 1 |
|
|
5 |
L-TX1 바이어스 높은 경고 |
높은 TX 바이어스 경고, 채널 1 |
|
|
4 |
L-TX1 바이어스 경고 |
낮은 TX 바이어스 경고, 채널 1 |
|
|
3 |
L-TX2 바이어스 높은 경보 |
높은 TX 바이어스 경보, 채널 2 |
|
|
2 |
L-TX2 바이어스 경보 |
낮은 TX 바이어스 경보, 채널 2 |
|
|
1 |
L-TX2 바이어스 높은 경고 |
높은 TX 바이어스 경고, 채널 2 |
|
|
0 |
L-TX2 바이어스 경고 |
낮은 TX 바이어스 경고, 채널 2 |
|
12 |
7 |
L-TX3 바이어스 높은 경보 |
높은 TX 바이어스 경보, 채널 3 |
|
|
6 |
L-TX3 바이어스 경보 |
낮은 TX 바이어스 경보, 채널 3 |
|
|
5 |
L-TX3 바이어스 높은 경고 |
높은 TX 바이어스 경고, 채널 3 |
|
|
4 |
L-TX3 바이어스 경고 |
낮은 TX 바이어스 경고, 채널 3 |
|
|
3 |
L-TX4 바이어스 높은 경보 |
높은 TX 바이어스 경보, 채널 4 |
|
|
2 |
L-TX4 바이어스 경보 |
낮은 TX 바이어스 경보, 채널 4 |
|
|
1 |
L-TX4 바이어스 높은 경고 |
높은 TX 바이어스 경고, 채널 4 |
|
|
0 |
L-TX4 바이어스 경고 |
낮은 TX 바이어스 경고, 채널 4 |
|
13 |
7 |
L-TX1 전원 고 알람 |
높은 TX 전력 경보, 채널 1 |
|
|
6 |
L-TX1 전원 저 경보 |
낮은 TX 전력 경보, 채널 1 |
|
|
5 |
L-TX1 전원 높은 경고 |
높은 TX 전원 경고, 채널 1 |
|
|
4 |
L-TX1 전원 낮은 경고 |
낮은 TX 전원 경고, 채널 1 |
|
|
3 |
L-TX2 전원 고등 경보 |
높은 TX 전력 경보, 채널 2 |
|
|
2 |
L-TX2 전원 저 경보 |
낮은 TX 전력 경보, 채널 2 |
|
|
1 |
L-TX2 전력 높은 경고 |
높은 TX 전원 경고, 채널 2 |
|
|
0 |
L-TX2 전원 낮은 경고 |
낮은 TX 전원 경고, 채널 2 |
|
14 |
7 |
L-TX3 전원 높은 경보 |
높은 TX 전력 경보, 채널 3 |
|
|
6 |
L-TX3 전원 저 경보 |
낮은 TX 전력 경보, 채널 3 |
|
|
5 |
L-TX31 전력 높은 경고 |
높은 TX 전원 경고, 채널 3 |
|
|
4 |
L-TX3 전원 낮은 경고 |
낮은 TX 전원 경고, 채널 3 |
|
|
3 |
L-TX4 전원 고 알람 |
높은 TX 전력 경보, 채널 4 |
|
|
2 |
L-TX4 전원 저 경보 |
낮은 TX 전력 경보, 채널 4 |
|
|
1 |
L-TX4 전원 높은 경고 |
높은 TX 전원 경고, 채널 4 |
|
|
0 |
L-TX4 전원 낮은 경고 |
낮은 TX 전원 경고, 채널 4 |
|
15-16 |
모두 |
예약된 |
예약 된 채널 모니터 플래그, 세트 4 |
|
17-18 |
모두 |
예약된 |
예약 된 채널 모니터 플래그, 세트 5 |
|
19-20 |
모두 |
예약된 |
예약 된 채널 모니터 플래그, 세트 6 |
|
21 |
모두 |
예약된 |
|
모듈 모니터
QSFP28 모듈에 대한 실시간 모니터링에는 트랜시버 온도, 트랜시버 공급 전압 및 각 전송 및 수신 채널에 대한 모니터링이 포함됩니다. 측정 된 매개 변수는 16 비트 데이터 필드, 즉 2 개의 연결 바이트에서보고됩니다. 이것들은 표시됩니다표 6.
표 6-모듈 모니터링 값
|
바이트 |
조금 |
이름 |
설명 |
|
22 |
모두 |
온도 MSB |
내부적으로 측정 된 모듈 온도 |
|
23 |
모두 |
온도 LSB |
|
|
24-25 |
모두 |
예약된 |
|
|
26 |
모두 |
공급 전압 MSB |
내부적으로 측정 된 모듈 공급 전압 |
|
27 |
모두 |
공급 전압 LSB |
|
|
28-33 |
모두 |
예약된 |
|
채널 모니터링
실시간 채널 모니터링은 각 전송 및 수신 채널에 대한 것이며 광학 입력 전력을 포함합니다.,,,TX 바이어스 전류 및 TX 출력 전력. 측정은 공급 업체를 통해 지정된 작동 온도 및 전압을 통해 보정되며 아래 정의 된대로 해석해야합니다. 경보 및 경고 임계 값은 실시간 16 비트 데이터와 동일한 방식으로 해석해야합니다. 표 7은 채널 모니터링을 정의합니다.
표 7-채널 모니터링 값
|
바이트 |
조금 |
이름 |
설명 |
|
34 |
모두 |
RX1 전원 MSB |
내부적으로 측정 된 RX 입력 전력, 채널 1 |
|
35 |
모두 |
RX1 전원 LSB |
|
|
36 |
모두 |
RX2 전원 MSB |
내부적으로 측정 된 RX 입력 전력, 채널 2 |
|
37 |
모두 |
RX2 전원 LSB |
|
|
38 |
모두 |
RX3 전원 MSB |
내부적으로 측정 된 RX 입력 전력, 채널 3 |
|
39 |
모두 |
RX3 전원 LSB |
|
|
40 |
모두 |
RX4 전원 MSB |
내부적으로 측정 된 RX 입력 전력, 채널 4 |
|
41 |
모두 |
RX4 전원 LSB |
|
|
42 |
모두 |
TX1 바이어스 MSB |
내부적으로 측정 된 TX 바이어스, 채널 1 |
|
43 |
모두 |
TX1 바이어스 LSB |
|
|
44 |
모두 |
TX2 바이어스 MSB |
내부적으로 측정 된 TX 바이어스, 채널 2 |
|
45 |
모두 |
TX2 바이어스 LSB |
|
|
46 |
모두 |
TX3 바이어스 MSB |
내부적으로 측정 된 TX 바이어스, 채널 3 |
|
47 |
모두 |
TX3 바이어스 LSB |
|
|
48 |
모두 |
TX4 바이어스 MSB |
내부적으로 측정 된 TX 바이어스, 채널 4 |
|
49 |
모두 |
TX4 바이어스 LSB |
|
|
50 |
모두 |
TX1 전원 MSB |
내부적으로 측정 된 TX 출력 전력, 채널 1 |
|
51 |
모두 |
TX1 전원 LSB |
|
|
52 |
모두 |
TX2 전원 MSB |
내부적으로 측정 된 TX 출력 전력, 채널 2 |
|
53 |
모두 |
TX2 전원 LSB |
|
|
54 |
모두 |
TX3 전원 MSB |
내부적으로 측정 된 TX 출력 전력, 채널 3 |
|
55 |
모두 |
TX3 전원 LSB |
|
|
56 |
모두 |
TX4 전원 MSB |
내부적으로 측정 된 TX 출력 전력, 채널 4 |
|
57 |
모두 |
TX4 전원 LSB |
|
|
58-65 |
|
|
예약 된 채널 모니터 세트 4 |
|
66-73 |
|
|
예약 된 채널 모니터 세트 5 |
|
74-81 |
|
|
예약 된 채널 모니터 세트 6 |
제어 바이트
제어 바이트는 표 8에 정의되어 있습니다.
표 8-제어 바이트
|
바이트 |
조금 |
이름 |
설명 |
|
86 |
7-4 |
예약된 |
|
|
|
3 |
tx4_disable |
소프트웨어가 송신기를 비활성화 할 수있는 읽기/쓰기 비트 |
|
|
2 |
TX3_DISABLE |
소프트웨어가 송신기를 비활성화 할 수있는 읽기/쓰기 비트 |
|
|
1 |
tx2_disable |
소프트웨어가 송신기를 비활성화 할 수있는 읽기/쓰기 비트 |
|
|
0 |
TX1_DISABLE |
소프트웨어가 송신기를 비활성화 할 수있는 읽기/쓰기 비트 |
|
87 |
7 |
rx4_rate_select |
소프트웨어 요율 선택, RX 채널 4 MSB |
|
|
6 |
rx4_rate_select |
소프트웨어 요율 선택, RX 채널 4 LSB |
|
|
5 |
rx3_rate_select |
소프트웨어 속도 선택, RX 채널 3 MSB |
|
|
4 |
rx3_rate_select |
소프트웨어 요율 선택, RX 채널 3 LSB |
|
|
3 |
rx2_rate_select |
소프트웨어 요율 선택, RX 채널 2 MSB |
|
|
2 |
rx2_rate_select |
소프트웨어 요율 선택, RX 채널 2 LSB |
|
|
1 |
rx1_rate_select |
소프트웨어 요율 선택, RX 채널 1 MSB |
|
|
0 |
rx1_rate_select |
소프트웨어 요율 선택, RX 채널 1 LSB |
|
88 |
7 |
tx4_rate_select |
소프트웨어 요율 선택, TX 채널 4 MSB (지원되지 않음) |
|
|
6 |
tx4_rate_select |
소프트웨어 요금 선택, TX 채널 4 LSB (지원되지 않음) |
|
|
5 |
tx3_rate_select |
소프트웨어 요율 선택, TX 채널 3 MSB (지원되지 않음) |
|
|
4 |
tx3_rate_select |
소프트웨어 요금 선택, TX 채널 3 LSB (지원되지 않음) |
|
|
3 |
tx2_rate_select |
소프트웨어 요율 선택, TX 채널 2 MSB (지원되지 않음) |
|
|
2 |
tx2_rate_select |
소프트웨어 요율 선택, TX 채널 2 LSB (지원되지 않음) |
|
|
1 |
tx1_rate_select |
소프트웨어 요율 선택, TX 채널 1 MSB (지원되지 않음) |
|
|
0 |
tx1_rate_select |
소프트웨어 요금 선택, TX 채널 1 LSB (지원되지 않음) |
|
89 |
모두 |
rx4_application_select |
SFF-8079, RX 채널 4 당 소프트웨어 응용 프로그램 선택 |
|
90 |
모두 |
rx3_application_select |
SFF-8079, RX 채널 3 당 소프트웨어 응용 프로그램 선택 |
|
91 |
모두 |
rx2_application_select |
SFF-8079, RX 채널 2 당 소프트웨어 응용 프로그램 선택 |
|
92 |
모두 |
rx1_application_select |
SFF-8079, RX 채널 1 당 소프트웨어 응용 프로그램 선택 |
|
93 |
2-7 |
예약된 |
|
|
|
1 |
power_set |
전원이 저전력 모드로 설정됩니다. 기본 0. |
|
|
0 |
Power_over-Ride |
lpmode 신호의 재정의 소프트웨어로 전원 모드를 설정합니다. |
|
94 |
모두 |
tx4_application_select |
소프트웨어 응용 프로그램 선택 SFF-8079, TX 채널 4 (지원되지 않음) |
|
95 |
모두 |
tx3_application_select |
소프트웨어 응용 프로그램 선택 SFF-8079, TX 채널 3 (지원되지 않음) |
|
96 |
모두 |
tx2_application_select |
소프트웨어 응용 프로그램 선택 SFF-8079, TX 채널 2 (지원되지 않음) |
|
97 |
모두 |
tx1_application_select |
소프트웨어 응용 프로그램 선택 SFF-8079, TX 채널 1 (지원되지 않음) |
|
98-99 |
모두 |
예약된 |
|
호스트 - 트랜시버 인터페이스 블록
개요 치수
개요 치수
|
특징 |
참조 |
성능 |
|
정전기 방전 (ESD)) |
IEC/EN 61000-4-2 |
표준과 호환됩니다 |
|
전자기 간섭 (EMI) |
FCC Part 15 Class B en 55022 클래스 B (CISPR 22A) |
표준과 호환됩니다 |
|
레이저 눈 안전 |
FDA 21CFR 1040.10, 1040.11 IEC/EN 60825-1, 2 |
클래스 1 레이저 제품 |
|
구성 요소 인식 |
IEC/EN 60950, UL |
표준과 호환됩니다 |
|
로스 |
2002/95/EC |
표준과 호환됩니다 |
|
EMC |
EN61000-3 |
표준과 호환됩니다 |
