상세 정보 |
|||
| 워크 온도: | -40 ⁰C ~+85 ⁰C | 상대 습도: | ≤ 85%(+30 ⁰C) |
|---|---|---|---|
| 대기압: | 70Kpa~106Kpa | 삽입물 손실: | ≤ 0.2dB |
| UPC 반사 특성: | ≥ 50dB | APC 반사 특성: | ≥ 60dB |
| 인생을 삽입하고 꺼내십시오.: | > 1000배 | ||
| 강조하다: | 돔 광 섬유 스플라이스 클로우져,FOSC 광섬유 스플라이스 폐쇄,288 코어 광섬유 스플라이스 폐쇄 |
||

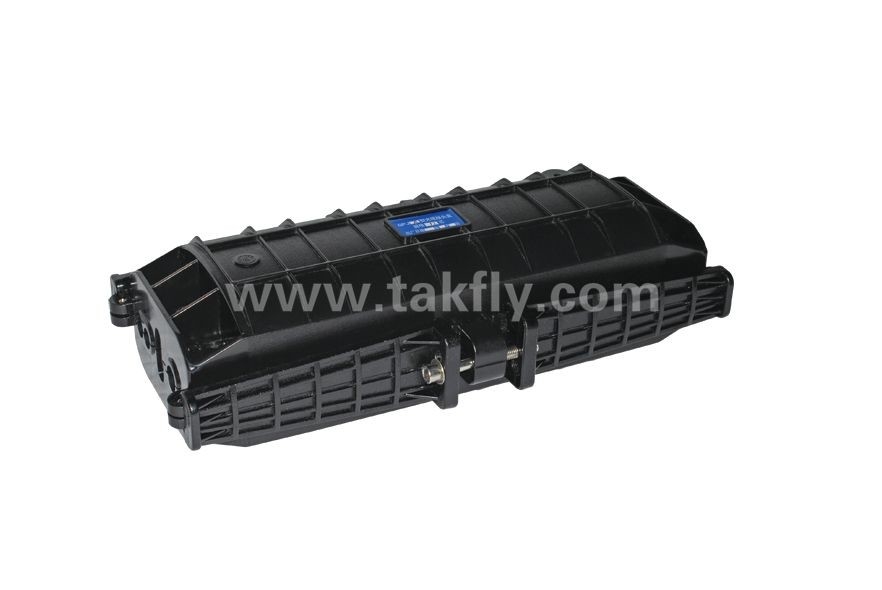

제품 설명
1. 적용 범위
본 설치 매뉴얼은 Fiber Optic Splice Closure(이하 FOSC로 약칭)에 적합하며 올바른 설치를 위한 지침입니다.
적용 범위는 공중, 지하, 벽 장착, 덕트 및 핸드홀의 벽 장착입니다. 주변 온도 범위는 -40 ~ +65℃입니다.
2. 기본 구조 및 구성
2.1 크기 및 용량
| 외부 치수(LxWxH) |
410x200x120(mm) |
| 무게(외부 상자 제외) |
1900g-2100g |
| 입구/출구 포트 수 |
6개의 포트 |
| 섬유 케이블의 직경 |
Φ8~Φ16(mm) |
| FOSC의 역량 | 다발: 6~96(코어), 리본: 최대. 144(코어) |

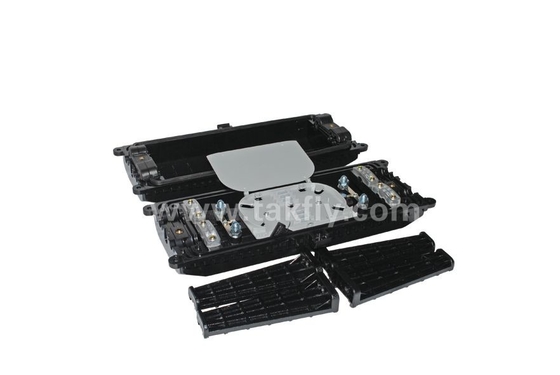

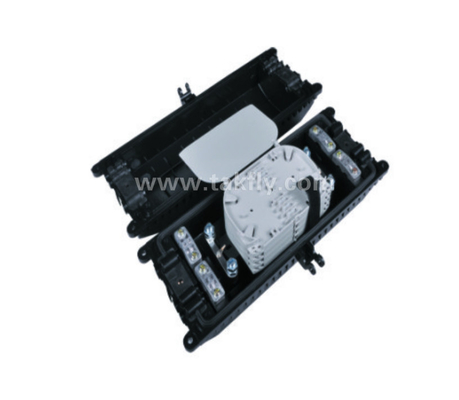

2.2 주요 구성 요소
| 아니요. | 구성 요소 이름 | 수량 | 용법 | 비고 | |
| 1 |
주택 |
1세트 | 광섬유 케이블 스플라이스 전체를 보호합니다. |
내부 직경: 285x110(mm) |
|
| 2 |
플레이트 삽입 |
2쌍 |
하우징 고정 |
175x56x30(mm) |
|
| 3 | 광섬유 스플라이스 트레이(FOST) |
최대. 트레이 4개(다발) 최대. 트레이 4개(리본) |
열수축 보호 슬리브 고정 및 섬유 고정 |
적합 대상: 다발: 6,8,12,16,24(코어) 리본 : 3개(개) |
|
| 4 |
기반 |
1세트 |
광섬유 케이블 고정, 강화 코어 및 FOST |
||
| 5 | 씰 피팅 | 1세트 | FOSC 덮개와 FOSC 바닥 사이의 밀봉 | ||
| 6 |
포트 플러그 |
6개 |
빈 포트 봉인 |
||
| 7 |
접지 파생 장치 |
1세트 |
접지 연결을 위해 FOSC에서 광섬유 케이블의 금속 부분을 파생합니다. |
요구 사항에 따른 구성 |
|
2.3 주요 액세서리 및 특수 도구
| 아니요. | 이름부속품 | 수량 | 용법 | 비고 | |
| 1 |
열수축성 보호 슬리브 |
광섬유 케이블 스플라이스 보호 | 다음과 같은 구성 용량 |
||
| 2 |
나일론 넥타이 |
|
보호재로 섬유 고정코트 |
다음과 같은 구성 용량 |
|
| 3 |
절연테이프 |
1롤 |
|||
| 4 |
씰 테이프 |
1롤 |
고정그리고 싱글 씰링 |
사양에 따른 구성 | |
| 5 |
걸이용 후크 |
1세트 | 고정 및 밀봉대량의섬유 케이블 | ||
| 6 |
접지선 |
1개 |
분기 광섬유 케이블 |
실제 요구 사항에 따라 처리 |
|
| 7 |
연마포 |
1개 |
접지 장치 사이를 통과 |
||
| 8 |
라벨링 용지 |
1개 |
공기 건조를 위해 밀봉하기 전에 FOSC에 넣습니다. |
||
| 9 |
특수 렌치 |
3개 |
섬유 라벨링 |
||
| 10 |
측정지 |
1개 |
강화 코어의 조임 너트 |
해당 측정 용지로 둘레를 측정하려면 |
|
| 11 |
완충관 |
고객이 결정 |
섬유에 연결하고 FOST로 고정하여 버퍼 관리 |
요구 사항에 따른 구성 | |
| 12 |
건조제 |
가방 1개 |
공기 건조를 위해 밀봉하기 전에 FOSC에 넣으십시오. |
||
3. 설치에 필요한 도구
3.1 보충 자료(운영자가 제공)
| 재료명 | 용법 |
| 스카치 테이프 | 라벨링, 임시 고정 |
| 에틸 알코올 | 청소 |
| 망사 | 청소 |
3.2 특수 도구(운영자가 제공)
| 이름도구 | 용법 |
|
섬유 절단기 |
섬유 절단 |
|
섬유 스트리퍼 |
광섬유 케이블의 보호 코팅을 벗겨냅니다. |
|
콤보 도구 |
FOSC 조립 |
3.3 범용 도구(운영자가 제공)
|
도구 이름 |
사용법 및 사양 |
|
밴드테이프 |
광섬유 케이블 측정 |
|
파이프 커터 |
광섬유 케이블 절단 |
|
전기 절단기 |
광섬유 케이블의 보호 코팅을 벗깁니다. |
|
조합 펜치 |
강화 코어 절단 |
|
드라이버 |
십자형/평행형 드라이버 |
|
가위 |
|
|
방수커버 |
방수, 방진 |
|
금속 렌치 |
강화 코어의 조임 너트 |
3.4 접합 및 시험 장비(운영자가 제공)
| 악기 이름 | 사용법 및 사양 |
| 융합접합기 | 섬유 접합 |
| OTDR | 접합 테스트 |
| 임시 접합 도구 | 임시 테스트 |
주의 사항: 위에서 언급한 도구와 테스트 장비는 운영자가 직접 제공해야 합니다.
4. 설치 흐름도
5. FOSC 설치 과정.
5.1 1단계 - 클로저 열기
5.1.1 현장을 청소하고 FOSC를 설치할 위치를 결정한 다음 필요한 광섬유 케이블을 배치합니다.
5.1.2 패키지 내부에 주요 구성품 및 부속품이 잘 준비되어 있는지 확인하십시오.
5.1.3 클로저 열기
- 특수 렌치를 사용하여 인서트 플레이트의 고정 볼트를 분리합니다. 인서트 플레이트의 고정 구멍 옆 나사산 구멍에 고정 볼트를 끼운 후, 렌치로 인서트 플레이트를 밀어 빼냅니다.
- 특수 렌치를 사용하여 하우징의 모든 고정 볼트와 네 모서리의 고정 볼트(설치 요구 사항에 따라 걸이 후크 설치도 가능)를 모두 분리한 다음 클로저 개방에 성공합니다.
5.1.4 도면 1 참조
중요한 문제:날씨가 좋지 않으면 방수, 방진을 위해 텐트를 쳐야 합니다.
5.2 2단계 - 내부에서 고정하고 벗겨낼 광케이블의 길이를 결정합니다. FOSC
5.2.1
- 60mm 길이의 광섬유 케이블: 씰 피팅에서 광섬유 케이블 합판까지의 거리
- 1950mm 길이의 광섬유 케이블: 스트리핑 후 감아 접합하는 데 사용됩니다.
- 350mm 길이의 보호 코팅이 있는 광섬유: 광섬유 케이블의 고정 지점에서 FOST(광섬유 스플라이스 트레이)의 고정 지점까지의 거리입니다.
- 1600mm 길이의 광섬유 : 보호피막을 벗겨낸 후 다른 광섬유와 접합한 후 FOST 내부에 감아줍니다.
5.2.2 도면 2 참조
중요한 문제:
- 접속할 충분한 길이의 광섬유 케이블을 확보하십시오.
- 스트리핑 길이는 설치 요구 사항에 따라 고객이 결정할 수도 있습니다.
5.3 3단계 - 광섬유 케이블 및 광섬유의 보호 코팅을 벗겨냅니다.
5.3.1 온도로부터 광섬유 케이블의 보호 피복을 벗겨냅니다. 커터와 스트리퍼의 위치 표시, 스트리핑 길이는 그림 2를 참조하십시오. 스트리핑 길이는 설치 요구 사항에 따라 결정될 수도 있습니다.
5.3.2 그림 3을 참조하세요.
중요한 문제: 광케이블의 보호피막을 한번에 모두 잡아당기기 어려운 경우에는 광케이블의 파손을 방지하기 위해 구간별로 벗겨내십시오.
5.4 4단계 - 광케이블을 고정하기 전에 광심선을 분리하고 작업을 준비합니다.
5.4.1 광섬유 코어의 보호 코팅에 절연 테이프를 2겹 감습니다. 한편, 섬유심을 분리하기 위해 충전재를 제거하고 청소합니다. 직경 100mm 정도의 링을 형성하고 접착 테이프로 섬유에 임시 고정합니다.
5.4.2 이 FOSC에는 6개의 입/출구 포트가 제공됩니다. 유입/유출 포트는 실제로 설치되는 광섬유 케이블의 수와 직경에 따라 결정될 수 있으며, 해당 수의 포트 플러그를 꺼내야 합니다.
5.4.3 이 FOSC는 각각 다음 직경의 광섬유 케이블에 적합합니다.
포트 A: 최대 광섬유 케이블에 적합합니다. 직경 Ø16mm
포트 B: 최대 광섬유 케이블에 적합합니다. 직경 Ø13mm
5.4.4 해당 입구/출구 포트는 실제로 설치된 광섬유 케이블에 따라 선택되어야 합니다. 광섬유 케이블의 직경이 입구/출구 포트의 직경보다 작은 경우 씰 테이프를 사용하여 광섬유 케이블의 직경을 확대해야 하며, 해당 측정 용지(구멍 A로 표시)로 둘레를 측정할 수 있습니다. 구멍 B).
5.4.5 해당 입구/출구 튜브 덮개는 필요한 광섬유 케이블의 수와 직경에 따라 드라이버를 사용하여 내부에서 외부로 약간 녹아웃될 수 있습니다.
5.4.6 35mm 길이의 보강 코어를 확보하고 불필요한 부분을 잘라냅니다.
5.4.7 그림 4를 참조하십시오.
중요한 문제:
- 광섬유 케이블 직경을 확장하기 위해 씰 테이프를 사용하기 전에 긁힘을 제거하고 연마 천과 에틸 알코올로 청소해야 합니다.
- 특수 절단 플라이어로 강화된 코어를 절단합니다.
5.5
5단계 - 강화 코어 및 광섬유 케이블 수리
5.5.1 위의 단계가 끝나면 포트 플러그, 프레스보드, 강화 코어의 고정 너트를 분리합니다. 벗겨진 광섬유 케이블이 고정 포트에 맞는지 확인하십시오. 그렇지 않은 경우 조정은 제 시간에 완료되어야 합니다. 그렇지 않으면 설치 품질에 영향을 미칩니다.
5.5.2 광섬유 케이블 합판을 조입니다. 광섬유 케이블의 직경이 작은 경우에는 절연테이프를 사용하여 확장하십시오.
5.5.3 강화코어의 너트를 특수렌치(플라스틱)로 조인 후 금속렌치로 다시 조인다. (금속렌치는 작업자가 준비해야 함)
5.5.4 도면 5 참조
6단계 - 광섬유 스플라이스
5.6.1 광섬유를 접속할 때에는 융착접속기의 사용설명서를 따르십시오.
중요한 문제: 섬유의 꼬임과 굴곡에 주의하세요.
5.7 7단계 - 열수축성 보호 슬리브 및 하우스 섬유 설치
5.7.1 광섬유 접속이 완료되면 첫 번째 광섬유 링은 FOST의 가장 먼 쪽에 위치해야 하며 나머지 광섬유는 감겨져 직경 80mm 이상의 링을 형성해야 합니다. 그런 다음 열수축 보호 슬리브와 함께 FOST(광섬유 접속 트레이)에 넣습니다.(먼저 열수축 보호 슬리브를 슬롯에 고정한 다음 광섬유 링의 직경을 적절하게 확대합니다.)
5.7.2 도면 6 참조
중요한 문제: 섬유의 꼬임과 꺾임에 주의하세요.
5.8 8단계 - 종합적인 점검
기술 요구 사항을 보장하려면 다음 지침을 따라야 합니다.
5.8.1 FOST의 광섬유는 순서대로 접합되어 설치됩니다. 섬유의 곡선 직경은 기술 요구 사항을 충족합니다.
5.8.2 내부 조임 장치가 조여졌습니다.
5.8.3 광섬유 케이블이 설치되지 않은 유입/유출 포트는 포트 플러그로 막아야 합니다.
5.8.4 Seal Tape의 양을 적정 범위 내에서 조절한다.
5.8.5 씰 피팅이 깔끔하고 원활하게 설치되었습니다. 그렇지 않은 경우 밀봉 테이프로 수평을 맞추십시오.
5.8.6 씰 피팅 커버 밀봉
5.8.7 도면 7 참조
5.9 9단계 – FOSC 하우징 조립 및 FOSC 수리
5.9.1 FOSC 덮개를 FOSC 바닥에 직접 올려 놓습니다.
5.9.2 FOSC의 위치결정볼트를 삽입하고 특수렌치로 조여준다.
5.9.3 인서트 플레이트를 슬롯에 넣습니다(양쪽에 한 쌍씩, 중앙에 나사산이 있는 구멍이 있는 한 조각, 중앙에 나사산이 없는 구멍이 있는 다른 조각). 특수 렌치를 사용하여 인서트 플레이트의 볼트를 조이십시오.
5.9.4 FOSC가 공중용인 경우 걸이 후크를 클로저 한쪽에 놓은 후 양쪽의 고정 볼트를 조입니다. 그렇지 않으면 네 모서리에 있는 고정 볼트 4개를 각각 조이세요.
5.9.5 그림 8 참조
중요한 문제:
- 하우징을 청소하고 위의 순서에 주의하십시오.
5.10 10단계 - FOSC 수정.
5.10.1 그림 9에 따라 FOSC를 고정하고 볼트를 순서대로 조입니다.
중요한 문제: 5분 안에 다시 조여주세요
