상세 정보 |
|||
| 워크 온도: | -40 ⁰C ~+85 ⁰C | 상대 습도: | ≤ 85%(+30 ⁰C) |
|---|---|---|---|
| 대기압: | 70Kpa~106Kpa | 삽입물 손실: | ≤ 0.2dB |
| UPC 반사 특성: | ≥ 50dB | APC 반사 특성: | ≥ 60dB |
| 인생을 삽입하고 꺼내십시오.: | > 1000배 | ||
| 강조하다: | 288 코어 광섬유 스플라이스 폐쇄,광 섬유 스플라이스 클로우져 FOSC,돔형 광 섬유 스플라이스 클로우져 |
||
제품 설명
1적용 범위
이 설치 설명서는 적절한 설치 지침으로 광섬유 스플라이스 폐쇄 (이하 FOSC로 줄여) 에 적합합니다.
사용 범위는: 공기, 지하, 벽 장착, 도관 장착 및 손 구멍 장착. 주변 온도는 40 °C에서 + 65 °C입니다.
2기본 구조와 구성
2.1 크기와 용량
| 외부 차원 (높이 x 지름) | 515mm × 310mm |
| 무게 (외부 상자 제외) | 3000g 4600g |
| 입구/출구 포트 수 | 총 7개 |
| 섬유 케이블의 지름 | Φ5mm·Φ38mm |
| FOSC의 용량 | 펀치: 24-288 ((코어), 리본: 최대864 ((코어) |
2.2 주요 부품
| - 아니 | 부품 이름 | 양 | 사용 | 언급 | |

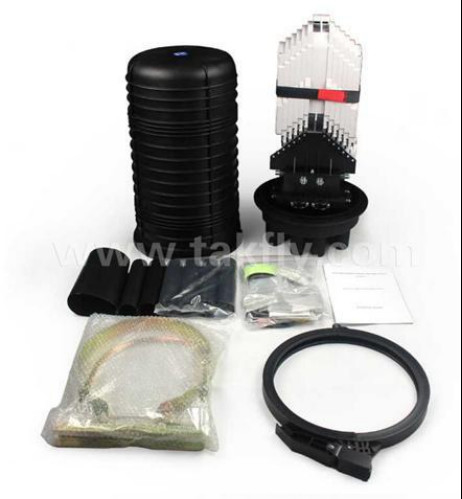

| 1 | FOSC 커버 | 1개 | 전체로 섬유 케이블 스플레이스를 보호 | 높이 x 지름 360mm x 177mm | |
| 2 | 광섬유 접합 트레이 (FOST) |
최대 12개의 트레이 최대 12개의 트레이 (리본) |
열로 수축 가능한 보호 수갑 및 고정 섬유 고정 |
에 적합 합니다:12,24 (핵) 리본:6개 |
|
| 3 | 섬유 용납 트레이 | 1개 | 보호복이 있는 섬유 | ||
| 4 | 기지 | 1 세트 | 내부 및 외부 구조의 고정 | ||
| 5 | 플라스틱 고리 | 1 세트 | FOSC 커버와 베이스 사이에 고정 | ||
| 6 | 봉인 장착 | 1개 | FOSC 커버와 베이스 사이의 밀폐 | ||
| 7 | 압력 검사 밸브 |
1 세트 | 공기 주입 후, 그것은 압력 테스트와 밀폐 테스트를 위해 사용됩니다 | 요구 사항에 따라 구성 | |
| 8 |
Earthing derivin 장치 |
1 세트 |
지상 연결을 위한 FOSC에서 광섬유 케이블의 메타 부분을 도출 |
요구 사항에 따라 구성 |
|
2.3 주요 액세서리와 특수 도구
| - 아니 | 이름부속품 | 양 | 사용 | 언급 | |
| 1 |
열로 수축 가능한 보호 수면 |
섬유 케이블 스플라이스를 보호 | 각 설정 용량 |
||
| 2 |
나일론 타이 |
|
보호기로 섬유를 고정코트 |
각 설정 용량 |
|
| 3 |
열로 수축될 수 있는 고정 수갑 (일체) |
고정그리고 밀폐 단독 |
요구 사항에 따라 구성 | ||
| 4 | 열로 수축 가능한 고정 수갑 (질량) | 고정 및 봉쇄질량섬유 케이블 | 요구 사항에 따라 구성 | ||
| 5 |
갈라진 클립 |
유선 케이블 |
요구 사항에 따라 구성 | ||
| 6 |
연계선 |
1개 |
어더링 장치 사이에 연결 |
||
| 7 |
용매 |
1개 |
FOSC에 넣기 전에 공기 건조를 위해 밀폐 |
||
| 8 |
표기용 종이 |
1개 |
라벨화 섬유 |
||
| 9 |
특수 스위치 |
1개 |
장착된 핵의 꽉 막는 견과류 |
||
| 10 |
펌퍼 튜브 |
고객에 의해 결정 |
섬유에 연결되고 FOST로 고정되어 버퍼를 관리합니다. |
요구 사항에 따라 구성 | |
| 11 |
알루미늄 엽서 |
1개 |
FOSC의 바닥을 보호 |
||
3설치에 필요한 도구
3.1 추가 자료 (운영자 제공)
| 소재의 이름 | 사용 |
| 스카치 테이프 | 표기, 일시 고정 |
| 에틸 알코올 | 청소 |
| 가즈 | 청소 |
3.2 특수 도구 (운전자가 제공해야 한다)
| 이름도구 | 사용 |
|
섬유 절단기 |
섬유 케이블 절단 |
|
섬유 제거기 |
섬유 케이블의 보호 코트를 벗기 |
|
콤보 도구 |
FOSC 조립 |
3.3 유니버설 도구 (운전자가 제공)
|
도구의 이름 |
용도 및 사양 |
|
테이프 |
측정용 섬유 케이블 |
|
파이프 절단기 |
섬유 케이블 절단 |
|
전기 절단기 |
섬유 케이블의 보호 코트를 제거 |
|
합성 톱니 |
강화된 핵을 절단하는 것 |
|
스크루브드라이버 |
교차/평행 스크루드라이버 |
|
가위 |
|
|
방수 커버 |
방수, 방 먼지 |
|
금속 열쇠 |
장착된 핵의 꽉 막는 견과류 |
3.4 스플레이싱 및 시험 장비 (운영자가 제공해야 한다)
| 기구 이름 | 용도 및 사양 |
| 퓨전 스플레이싱 머신 | 섬유 접합 |
| OTDR | 스플라이싱 테스트 |
| 임시 스플레이싱 도구 | 잠정 시험 |
| 소방 스프레이어 | 밀폐 열감축 고정 수갑 |
참고: 상기 도구와 시험 장비는 사업자 스스로 제공해야 합니다.
4. 설치 흐름 차트
5FOSC 설치 과정.
5.1 첫 번째 단계 - 닫기를 열어
5.1.1 로컬을 청소하고 FOSC를 설치하는 곳을 결정하고 필요한 섬유 케이블을 배치합니다.
5.1.2 주요 부품 및 액세서리가 패키지 내부에 잘 준비되었는지 확인한다.
5.1.3 잠금 장치를 열어요
- 고리 고정 볼트를 해제하고 고리 잠금 시스템을 꺼내서 고리를 해제합니다.
- FOSC 덮개를 꺼내서 설치가 시작될 수 있습니다. 5.1.4 그림 1 참조
- 네중요한 문제:날씨가 좋지 않다면, 방수 및 먼지 방지를 위해 텐트를 세워야 합니다.
5.2 두 번째 단계 - 고정 및 내부에서 벗겨질 섬유 케이블의 길이를 결정 FOSC
5.2.1 모든 섬유가 갈래 접합을 위한 경우, 벗기 길이에 대해서는 도 2 (A) 를 참조하십시오.
5.2.2 일부 섬유가 직선으로 갈라지고 다른 섬유가 갈라지는 용도로 사용된다면, 벗기 길이에 대해서는 도 2 (B) 를 참조하십시오.
5.2.3 도 2 참조.
중요한 문제:
- 가닥을 연결할 수 있는 충분한 길이의 섬유 케이블을 예약하세요.
- 또한 설치 요구 사항에 따라 고객에 의해 결정 할 수 있습니다
5.3 3단계 섬유 케이블 및 섬유의 보호 코트를 벗겨라
5.3.1 절단기와 절단기로 임시 위치 표시에서 섬유 케이블 보호 코트를 벗겨라, 절단 길이를 위해 도 2 참조하십시오.또한 설치 요구 사항에 따라 스트리핑 길이 결정 될 수 있습니다
5.3.2 그림 3 참조.
중요한 문제: 섬유 케이블 의 보호 층 을 한 번에 모두 뽑는 것 이 어렵다면, 섬유 가 부서지지 않도록 부분별로 벗겨라.
5.4 4단계: 광섬유 코어를 분리하고 광섬유 케이블을 고정하기 전에 작업을 준비하십시오.
5.4.1 보호 를 위해 섬유 코어 의 보호 코어 에 단열 테이프 의 2 층을 윙. 한편, 섬유 코어를 분리 하 고 그들을 청소 하기 위해 채우기 제거.100mm의 지름의 반지를 형성하고 접착 테이프로 일시적으로 섬유에 고정.
5.4.2 섬유 케이블이 벗겨진 경우에 따라 다음 두 가지 케이스는 사용 가능합니다.
- 모든 섬유는 완전히 접힌 후 갈라집니다.
- 일부 섬유는 팽창 후 직선으로 통과하는데, 다른 섬유는 가지 접합을 위해 사용된다.
5.4.3 FOSC는 최대 직경 ф16mm의 단일 섬유 케이블에 적합한 3개의 단일 입출출관과 최대 직경 ф16mm의 1개의 섬유 케이블에 적합한 1개의 질량 입출관이 제공됩니다..지름 25mm 또는 최대 지름 21mm의 2 조각의 섬유 케이블 또는 짧은 지름의 여러 조각의 섬유 케이블.
5.4.4 일부 섬유가 직선으로 통과하기 위해 필요한 경우 입구/출구 튜브의 질량이 필요합니다.
5.4.5 해당 입력/출출 파이프 커버는 필요한 섬유 케이블의 수와 지름에 따라 스크루드라이버로 내부에서 외부로 약간 돌릴 수 있다.
5.4.6 70mm 길이의 강화 된 코어를 예약하고 불필요한 것을 잘라내십시오.
5.4.7 그림 4 및 그림 5 참조
중요 한 문제 들:입구/출구 튜브를 정밀하게 선택하여 접착 및 밀폐를 용이하게 해야 합니다.
5.5 강화된 코어, 피로콘덴스, 고장 및 밀폐 섬유 케이블을 고치십시오.
5.5.1 해당 열으로 수축 가능한 고정관통에 섬유 케이블을 삽입하고, FOSC의 바닥에 있는 입출관으로 추가로 삽입한다.
5.5.2 장착 코어로 된 고정 견과류를 특수 (플라스틱) 랭치로 해제하고 고정 슬롯에 넣어야 합니다.다음 금속 랭치로 다시 tighten (금속 랭치는 운영자가 제공해야합니다).
5.5.3 열으로 수축 가능한 고정 수갑을 섬유 케이블에 뿌리까지 손으로 붙입니다.
5.5.4 갈래 클립 설치에 대해서는 도 5 참조하십시오.
5.5.5 열을 가열하여 열을 가축화 할 수 있는 고정 수갑과 불 스프레이어를 사용하여 입출관 및 섬유 케이블을 포착하여 완전한 밀폐에 도달하도록 한다.
5.5.6 그림 5 참조
중요한 문제:
- 강화 된 코어의 고정 견과류는 단단히해야합니다.
- 가열하는 동안, 열으로 수축 가능한 고정 튜브는 균등하게 수축되어야하며 튜브 내부에는 거품, 구멍 및 기타 결함이 없어야합니다.
5.6 단계 6 - 접합 섬유
5.6.1 섬유를 접합하기 위해 핵융합 접합 기계의 사용 설명서를 따르십시오.
중요한 문제: 섬유의 굽기와 굽기에 주의를 기울여
5.7 단계 7 - 열으로 수축 가능한 보호 수갑과 가구 섬유를 설치하십시오.
5.7.1 섬유를 접합한 후, 첫 번째 섬유 고리를 FOST의 가장 먼 쪽에 배치하고, 나머지 광섬유를 윙링해야 한다.직경이 80mm 이하의 반지를 형성하는. 그 다음 열 수축 보호 수수와 함께 FOST (광섬유 스플라이스 트레이) 에 넣어. (처음 열 수축 보호 수수그 다음 제대로 섬유 고리의 지름을 확대)
5.7.2 그림 6 참조
중요한 문제: 섬유의 굽기와 굽기에 주의를 기울여야 합니다.
5.8 단계 8 - 철저 한 검사
기술 요구 사항을 보장하기 위해 다음의 지침을 준수해야 합니다.
5.8.1 보호 코트를 가진 섬유는 FOST 입구에 나일론 넥타이로 고정됩니다.
5.8.2 FOST를 적절히 설치하기 위해서는 안쪽에서 바깥쪽으로 압력을 가해야 한다.
5.8.3 보호 코트를 가진 직투 및 예약된 섬유는 섬유 보유 트레이에 부착되어야 합니다.
5.8.4 강화된 코어의 내부 튼튼기와 고정 견과류가 잘 튼튼한지 확인한다.
5.8.5 밀폐장치가 깔끔하고 원활하게 설치되어 있는지 확인한다.
5.8.6 열으로 수축 가능한 고정 수갑이 안정적이고 완전히 밀폐되는지 확인한다.
5.8.7 도 7 참조.
중요한 문제:어떤 문제도 발생하면 즉시 해결해야 합니다.
5.9 단계 9 FOSC 하우징을 조립하고 FOSC를 고치십시오
5.9.1 FOSC에 건조제를 넣는다.
5.9.2 FOSC 커버를 직접 기지에 붙여
5.9.3 FOSC 덮개와 기단 사이에 플라스틱 고리를 설치하고, 고리를 고정하는 볼트로 고정시켜야 하는 고리를 잠금하는 시스템을 꽉 잡아.
5.9.4 FOSC 설치
- 공기 응용: 금속 고리 및 트랜스 폼을 기둥에 고정하십시오. 도 8 참조하십시오.
- 벽 장착 응용: 볼트로 벽에 브래킷을 고정. (금속 고리가 필요하지 않습니다.)
- 지하 적용: 금속 고리가 필요하지 않습니다.
5.9.5 도 8 참조
중요한 문제:
- 플라스틱 고리를 설치 할 때 주의하십시오.
- 브래킷 고정용 볼트의 사양은 M8입니다.
