상세 정보 |
|||
| 케이블 디아프트스, 야외, 아에리알마테르: | 2.0*5.2mm | 섬유 번수: | 1, 2, 4, 6, 8, 12 핵심 |
|---|---|---|---|
| 섬유형: | SM G657A1, G657A2, G657B3, G652D | 케이블 피복: | LSZH |
| 중심 강도 부재: | FRP, KFRP, 강선 | 단기간 인장 강도: | 800N |
| 장기 인장 강도: | 400N | 조가선: | 1.2 밀리미터 |
| 하이 라이트: | 8 광 섬유용 드롭 케이블을 그림으로 나타냅니다,FTTH 광 섬유용 드롭 케이블,활 타입 FTTH 드롭 케이블 |
||
제품 설명
FTTH를 위한 2 핵심 야외 자활하는 활 종류 수치 8 광 섬유용 드롭 케이블
FTTH 야외 케이블은 건물에 또는 가정용 응용 프로그램을 위해 외부적으로 사용됩니다. 광섬유가 더 케이블의 중심에 있, 그 둘로 평행한 비 -메티칼은 강도 부재로서 FRP를 강화했고, LSZH 재킷에 의해 에워쌌습니다. 아웃도어 FTTH 케이블은 공통 야외 섬유 케이블과 같은 기능을 가지고 있는 그러나 또한, 약간의 특수 기능을 가지고 있습니다. FTTH 야외 케이블은 직경에서 작고, 방수이고, 부드럽고 구부릴 수 있습니다. 그들은 전개되고 유지하기 쉽습니다.
광섬유 FTTH 드롭 케이블의 특징 :
- 단일 모드 광섬유 G652D/G657A1/G657A2/G657B3 ;
- 개별적으로 유색 광섬유
- 쉬운 스트리핑을 위한 금이 있는 2 Ｘ 0.4 밀리미터 구조
- 설치하도록 쉬운 자기 지지 구조, 경량
- 오래가고 난연제 LSZH 덮개, 로우 스모크 제로 할로겐
- 추가적 강도 부재로서의 강선은고 항장력을 가집니다
- 두개의 평행한 KFRP 강도 부재들은 전자기 차단되고 붕괴 저항의 좋은 공연을 보증합니다
광섬유 FTTH 드롭 케이블의 애플리케이션 :
- 옥외안테나 적용
- FTTH 프로젝트에 사용했습니다
- 건물에서 고속도 광학 경로
- 고성능 광학망 작전
광섬유 변수와 특성 :
|
광섬유 유형 |
검사 파장 |
쇠퇴 |
가득 찬 주입 대역폭 (MHZ.km) |
효과적 형식적 대역폭 (MHZ.km) |
최소 굽힘 반지름(MM) |
|
|
전형적입니다 (dB/km) |
최대 (dB/km) |
|||||
| G652D |
1310/1550nm |
0.36/0.22 | 0.5/0.4 | ... | ... | 16 |
| G657A1 | 0.36/0.22 | 0.5/0.4 | ... | ... | 10 | |
| G657A2 | 0.36/0.22 | 0.5/0.4 | ... | ... | 7.5 | |
| 62.5/125 |
850/1300nm |
3.0/1.0 | 3.5/1.5 | ≥200/500 | ... | 30 |
| 50/125 | 3.0/1.0 | 3.5/1.5 | ≥500/500 | ... | 30 | |
| OM3 | 3.0/1.0 | 3.5/1.5 | ≥1500/500 | ≥2000/... | 7.5 | |
| OM4 | 3.0/1.0 | 3.5/1.5 | ≥3500/500 | ≥4700/... | 7.5 | |
| OM5 | 850/953nm/1300nm | 3.0/.../1.0 | 3.5/.../1.5 | ≥3500/1850/500 | ≥4700/2470/... | 7.5 |

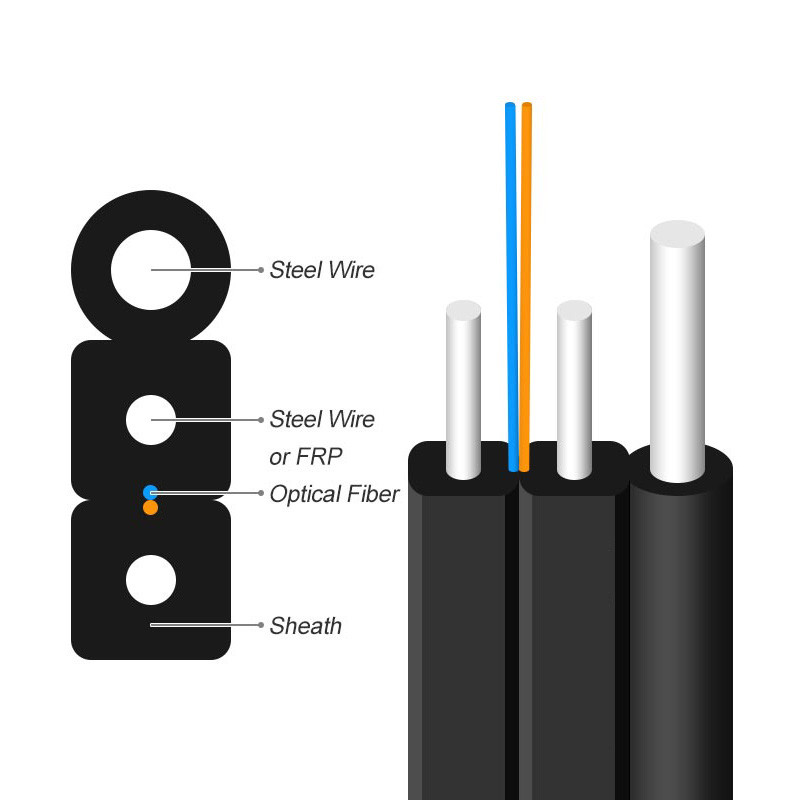

제품 구조 :
| 섬유 번수 | GJYXCH-1~4 | GJYXFCH-1~4 | ||
| 광섬유 | 지름(±1um) | 125 um | ||
| 코팅 지름(±5um) | 250 um | |||
|
강도 부재 |
센터 보강 | FRP / KFRP / 강선 | ||
| 지름(MM) | 0.4mm*2+1.2mm | |||
|
외부 쉬스 |
외장 재료 | LSZH | ||
| 두께(MM) | 0.5-0.8mm | |||
| 색 | 검정색 | |||
|
케이블 |
외부 지름(MM) | 2.0*5.2 | 2.0*5.2 | |
| 케이블 중량 (kg/km) | 24 | 21 | ||
|
장력인 맥스 힘(N) |
Long-term/ 단기간 |
400/800 |
400/800 |
|
|
붕괴 저항 (N/100mm) |
단기간인 Long-term/ |
1000/2200 |
1000/2200 |
|
|
민은 구부러집니다 반지름(D) |
Dynamic/ 정전기 |
20/10 |
20/10 |
|
| 달리는 온도 | -20 Ｃ ~+70 Ｃ | |||
포장되는 것 : 드럼마다 또는 고객의 요구조건에 따라 주문 제작되 1KM 또는 2KM.
타크프리에 대해 :
- 2000년에 확립되어 타크프리는 광섬유 케이블의 선두 제조업체입니다. 우리가 ISO9001, ISO14001, CE, ROHS, 한계, FCC, CPR와 아나테우로 증명했다고, 품질은 보증됩니다.
- 주 고객 : 화이바트로닉스, 네 헥사스, 코닝, R&M, 암페놀, 센코, 텔레포니카, 오렌지, 무비스타, 보더폰, 싱텔, ect.
- 엔지니어들 26명, OEM, ODM 고객 디자인 이상을 가지고 연구 개발의 유용성은 또한 환영받습니다 .
- 고급 품질, 매력적인 가격과 빠른 배달(2-7days) ;
- 우리는 실내인 10이지 광섬유와 야외 케이블 생산 라인, 어댑터 / 연결기와 단자 박스를 위한 32 사출기, 10개 연결선 생산 라인, ect를 가지고 있습니다.
- 광학 섬유 제품에서 판매 경험과 선적 경험의 7년 이상과 함께, 나는 고객들 127명 이상이 그들의 사업과 판매 증가를 확장하도록 도왔고, 우리가 당신에게 전문적 안내를 제공하고 당신이 시간과 돈을 절약하고 당신의 판매를 증가시킬 수 있도록 도와 줄 수 있다고 믿습니다.
당신이 친절하게 미안하지만, 우리의 광 섬유용 드롭 케이블 또는 다른 광섬유 제품에 흥미가 있다면 나에게 최상의 가격을 위한 이메일을 보내세요.
