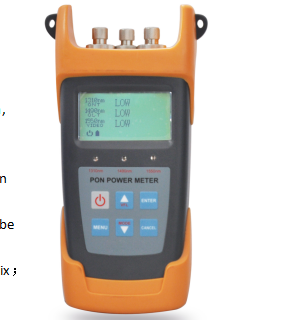

PON 광 파워 미터 | GPON /EPON 및 XGPON/ XGSPON 네트워크용
제품 상세 정보:
| 원래 장소: | 중국, 심천 |
| 브랜드 이름: | DF/OEM/Nuetral |
| 인증: | CE/ROHS/REACH/ISO9001/ISO14001 |
| 모델 번호: | PON 광 파워 미터 |
결제 및 배송 조건:
| 최소 주문 수량: | 협상 가능 |
|---|---|
| 가격: | negotiable denpend on QTY |
| 포장 세부 사항: | 물집 상자 + 판지 |
| 배달 시간: | 영업일 기준 5-9일은 수량에 따라 다릅니다. |
| 지불 조건: | Western Union, T/T, MoneyGram/PayPal |
| 공급 능력: | 1000pcs/일 |
|
상세 정보 |
|||
| 제품명: | PON 광 파워 미터 | GPON /EPON 및 XGPON/ XGSPON 네트워크용 | 통과 구역(NM): | 1470nm~1505nm |
|---|---|---|---|
| 재료: | -40dBm~+10dBm | 절연@1490/1550(dB): | >40dB |
| 커넥터 유형광 커넥터: | FC/SC/ST 상호 교환 가능/2.5 범용 어댑터 | 섬유 종류: | SM 9/125 um |
| 작동온도(℃): | -10C~60C | 무게: | 425g |
| 섬유 브랜드: | 코닝, YOFC, OFS, 드라카 | ||
| 강조하다: | GPON 네트워크의 PON 광전력계,가맹점과 함께 EPON 광적 전력 계측기,XGSPON 네트워크 광섬유 도구 |
||
제품 설명
GPON/EPON 및 XGPON/XGSPON 네트워크용 PON 광 파워 미터
10G XGS PON 광 파워 미터는 GPON/EPON 및 XGPON/XGSPON 네트워크에서 업링크 및 다운링크 신호의 전력 값을 측정할 수 있을 뿐만 아니라 1490/1550/1577nm에서 다운링크 신호 전력의 파장을 측정할 수 있습니다.
제품개요
FTTx 애플리케이션 및 유지 관리를 위해 설계된 이 전력계는 음성, 데이터 및 비디오 신호를 동시에 테스트하고 추정합니다. PON 프로젝트의 구축 및 유지 관리에 필수적인 도구입니다.
응용
- OTDR 실행/수신 케이블로 사용
- OTDR을 사용한 링크 손실 테스트
- 근거리/원단 커넥터의 삽입 손실 및 반사율 측정
- 광섬유 시작 시 첫 번째 반사를 위한 펄스 억제기
주요 특징
- BPON/EPON/GPON에서 음성, 데이터, 비디오 신호를 동시에 측정하고 표시합니다.
- 세 가지 파장 모두에 대한 동시 측정(1490nm, 1550nm, 1310nm)
- 1310nm 업스트림의 버스트 모드 측정
- 임계값 설정, 데이터 전송 및 파장 교정을 위한 PC 소프트웨어 연결
- PC로 데이터 전송을 위한 USB 통신 포트
- 장치 또는 컴퓨터에 1000개의 측정 항목 저장
- 포트가 1개인 광 파워 미터 및 VFL(3213A 모델)
- 선택적인 중국어/영어 디스플레이
- 상태 LED(통과, 경고, 실패)가 포함된 10가지 임계값 세트
- 10분 자동 꺼짐 기능(활성화/비활성화 가능)
- 고감도의 인체공학적 키 디자인
- 컴팩트하고 가벼운 디자인
- 다양한 기능에 사용 가능한 여러 모델
기술 사양
PON 모듈
| 매개변수 | 사양 |
|---|---|
| 1310 업스트림 측정 | |
| 통과 영역(nm) | 1260nm~1360nm |
| 측정 범위(dBm) | -40dBm~+10dBm |
| 출력 전력(최대) | 15dBm |
| 격리 @1490/1550(dB) | >40dB |
| 버스트 모드 측정 오류 | <±0.5dB |
| 1490 다운스트림 측정 | |
| 통과 영역(nm) | 1470nm~1505nm |
| 측정 범위(dBm) | -40dBm~+10dBm |
| 출력 전력(최대) | 15dBm |
| 격리 @1310/1550(dB) | >40dB |
| 1550 다운스트림 측정 | |
| 통과 영역(nm) | 1535nm~1570nm |
| 측정 범위(dBm) | -40dBm~+10dBm |
| 출력 전력(최대) | 25dBm |
| 절연 @1310/1490nm | >40dB |
| 측정 정확도 | |
| 자연적 불확실성(dB) | ±0.5dB |
| 선형성(dB) | ±0.1dB |
| 통과 삽입 손실(dB) | <1.5dB |
| 일반 정보 | |
| 감지기 유형 | InGaAs |
| 광 커넥터 | FC/SC/ST 상호 교환 가능/2.5 범용 어댑터 |
| 섬유 종류 | SM 9/125um |
| 측정 단위 | dB/dBm/xW |
| 해상도(dB) | 0.01dB |
| 작동 전압(V) | DC 3.3V~5.5V |
| 전원공급장치 | 3개 1.5V 배터리 |
| 연속운전시간(h) | PON:90h OPM:100h VFL:50h |
| 작동온도(℃) | -10℃~60℃ |
| 보관온도(℃) | -25℃~70℃ |
| 체중(kg) | 425g |
참고: 배터리의 작동 시간은 모두 백라이트를 켜지 않는 기기에 대한 것이며, 백라이트를 켜면 작동 시간이 단축됩니다.
일반 광파워미터 모듈
| 매개변수 | 사양 |
|---|---|
| 측정 정확도 | |
| 자연적 불확실성(dB) | ±0.5dB |
| 선형성(dB) | ±0.1dB |
| 측정 범위(dBm) | -70dBm~+6dBm |
| 일반 정보 | |
| 측정 단위 | dB/dBm |
| 해상도(dB) | 0.01dB |
| 교정 파장(nm) | 1310/1490/1550/1625 |
| 감지기 유형 | InGaAs |
| 광 커넥터 | FC/SC/ST 상호 교환 가능/2.5 범용 어댑터 |
VFL 모듈
| 매개변수 | 사양 |
|---|---|
| 출력 전력 | >0.5mW |
| 파장 | 650nm |
| 광 커넥터 | FC/SC/ST 상호 교환 가능/2.5 범용 어댑터 |
| 섬유 종류 | SM/MM |
표준 패키지
| 목 | 설명 | 수량 |
|---|---|---|
| 1 | PON 테스터 | 1개 단위 |
| 2 | 사용 설명서 | 1개 |
| 3 | USB 케이블 | 1개 |
| 4 | 소프트웨어 CD | 1개 |
| 5 | 1.5V AA 배터리 | 3개 |
TAKFLY를 선택하는 이유는 무엇입니까?
- 26년 이상의 광섬유 제품 제조 경험
- 3년 이상의 경험을 가진 450명 이상의 조립 작업자
- 혁신에 전념하는 10명 이상의 R&D 엔지니어
- 16개의 독일 수입 사출기 및 16개의 생산 라인
- OTDR, 3D, VFL, IL&RL 테스트 장비를 포함한 30개 이상의 테스트 장비
- OEM 브랜딩 허용
- 글로벌 전시회 참가 : OFC, ECOC, CommunicAsia 등
품질 관리
- 생산 전 원자재 입고 검사
- 모든 개별 공정 후 전체 검사
- 포괄적인 반제품 생산 점검
- 포장 전 완제품 검사 완료
- 품질 보장을 위한 사전 배송 현장 점검
배송정보
샘플:1-3 영업일
대량 생산 주문:3-7 영업일
포장:요청에 따라 비닐 봉투, 상자 및 팔레트 제공 가능
자주 묻는 질문
Q1: 카탈로그와 가격표는 어떻게 얻을 수 있나요?
A1: 카탈로그 및 가격을 확인하려면 당사 웹사이트를 통해 이메일이나 연락처 정보를 제공해 주십시오.
Q2: 가격을 협상할 수 있나요?
A2: 예, 혼합 상품을 여러 컨테이너에 적재하는 경우 할인을 고려합니다.
Q3: 배송비는 얼마입니까?
A3: 배송비는 배송 크기와 방법에 따라 다릅니다. 요청 시 견적을 제공해드립니다.
Q4: 방문할 수 있나요?
A4: 그렇습니다, 우리 공장은 심천, 중국에 있습니다. 약속을 잡으려면 저희에게 연락하십시오.
Q5: 상품을 받을 때 품질 문제가 있으면 어떻게 됩니까?
A5: 품질 문제가 발생하는 경우 참고용으로 사진을 제공해 주십시오. 우리의 QC 부서는 향후 품질 개선을 구현하는 동시에 솔루션을 조사하고 제공할 것입니다.
Q6: 포장 조건은 무엇입니까?
A6: 표준 포장에는 물집 상자와 상자가 포함됩니다. 고객 요구 사항에 따라 맞춤형 포장이 가능합니다.
Q7: 지불 조건은 무엇입니까?
A7: T/T 30% 보증금, 배송 전 잔액 70%. 최종 결제 전 제품 및 패키지 사진을 제공해드립니다.
Q8: 납품 조건은 무엇입니까?
A8: EXW, FOB, CFR, CIF, DDU를 사용할 수 있습니다.
Q9: 배달 시간은 어떻습니까?
A9: 일반적으로 선불금을 받은 후 영업일 기준 5-7일이 소요됩니다. 구체적인 시기는 품목 및 주문 수량에 따라 다릅니다.
Q10: 샘플에 따라 생산할 수 있습니까?
A10: 예, 귀하의 샘플이나 기술 도면을 기반으로 생산할 수 있습니다.
