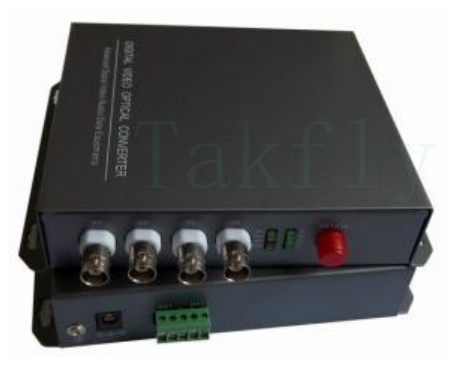

4CH 디지털 비디오 광 컨버터 - 단일 광섬유를 통한 2개의 비디오 + 1-2개의 RS485 데이터
제품 상세 정보:
| 원래 장소: | 중국 심천 및 중산 |
| 브랜드 이름: | OEM/Nuetral |
| 인증: | CE/ROHS/CPR EN50575/ISO9001 /ISO14001 |
| 모델 번호: | 4 채널 |
결제 및 배송 조건:
| 최소 주문 수량: | 1 |
|---|---|
| 가격: | can be negotiated |
| 포장 세부 사항: | 판지 상자 |
| 배달 시간: | 영업일 기준 5-9일은 수량에 따라 다릅니다. |
| 지불 조건: | T/T, 웨스턴 유니온, 페이팔 |
| 공급 능력: | 1000 PCS/일 |
|
상세 정보 |
|||
| 강조하다: | 4CH 디지털 광 광 비디오 변환기,RS485 데이터와 광섬유 변환기,비디오 및 데이터 섬유 변환기 |
||
|---|---|---|---|
제품 설명
4CH 디지털 비디오 광 컨버터 - 단일 광섬유를 통한 2개의 비디오 + 1-2개의 RS485 데이터
이 일련의 디지털 비디오 광 변환기는 다음을 활용합니다.완전 디지털 통신 기술, 동시 전송 가능2개의 전달 비디오 채널그리고1개 또는 2개의 역방향 RS485/422 데이터 채널이상단일 섬유.
비디오 신호는비압축 디지털 비디오 인코딩와 호환됩니다PAL, NTSC 및 SECAM형식, 전달방송급 화질다양한 애플리케이션 요구 사항을 충족합니다.
주요 특징
- 완전 디지털, 비압축, 방송 품질의 광섬유 전송
- 넓은 광학 동적 범위 - 현장 조정이 필요하지 않습니다.
- PAL, NTSC, SECAM 및 기타 비디오 전송 형식과 호환 가능
- RS485 / RS422 데이터 통신 지원
- 3단계 낙뢰 보호 설계
- 까다로운 환경에 대한 높은 신뢰성을 갖춘 산업 등급 설계
- 자동 전력 조정 및 온도 보상 회로
- 자동 복구를 통한 과부하 보호
- 빠른 설치를 위한 플러그 앤 플레이 디자인
- 실시간 모니터링을 위한 LED 상태 표시기
- 낙뢰 보호 및 EMI/RFI 저항 내장
성능 사양
비디오 성능
| 매개변수 | 사양 |
|---|---|
| 비디오 채널 | 4 |
| 비디오 대역폭 | 0~6.5MHz |
| 샘플링 속도 | 8비트/10비트 |
| 신호 대 잡음비 | ≥ 65dB |
| 미분 이득 | <1%(일반) |
| 차동 위상 | <0.8°(일반) |
| 수직 기울기 | <0.5%(최대) |
| 입력/출력 임피던스 | 75Ω(언밸런스) |
| 입력/출력 레벨 | 1.0Vpp(일반) |
| 신호 시스템 | PAL/NTSC/SECAM |
데이터 성능
| 매개변수 | 사양 |
|---|---|
| 데이터 채널 | 단방향 또는 양방향 |
| 데이터 인터페이스 | RS485/422(옵션) |
| 물리적 인터페이스 | 5개의 산업용 터미널 |
| 데이터 속도 | 0~100Kbps |
| 비트 오류율 | <10E-12 |
광학 성능
| 매개변수 | 사양 |
|---|---|
| 전송 파장 | 1310nm/1550nm |
| 광학 인터페이스 | FC / PC |
| 광전력 전송 | -8dB |
| 수신기 감도 | -25dB |
| 광학 동적 범위 | 17dB |
| 최대 광 손실 | 14dB |
| 전송 거리 | 20KM 이상(단일 모드) |
기술 사양
| 매개변수 | 사양 |
|---|---|
| 작동 온도 | -10℃ ~ +55℃ |
| 습기 | 0 ~ 95% (결로가 없을 것) |
| 전력 소비 | 2.5W @ DC5V |
| 치수 | 483mm(길이) x 170mm(너비) x 55mm(높이) |
| 무게 | 6.0kg |
| MTBF | 100,000시간 이상 |
일반적인 응용 분야
보안 및 감시
교통 시스템
대중교통
공공 안전
금융 및 은행
에너지 및 유틸리티
산업 모니터링
물 관리
비행
미디어 및 방송
교육
상업 및 주거
기호 논리학
석유화학
교정시설
정부
명령 및 제어
응급 서비스
모델 번호 가이드
- ① 영상신호번호
- ② 데이터 신호 번호 (D = 정방향 데이터, d = 역방향 데이터)
- ③ 음성 신호 번호(A = 순방향 음성, a = 역방향 음성)
- ④ 스위칭 값 (K = 정방향 스위칭 값, k = 역방향 스위칭 값)
- ⑤ 이더넷 인터페이스
- ⑥ 전화 인터페이스
- 7 SM = 단일 모드, MM = 다중 모드
- ⑧ FC, SC 광 인터페이스 옵션
- ⑨ C = 섀시 카드 유형, E = 독립형
