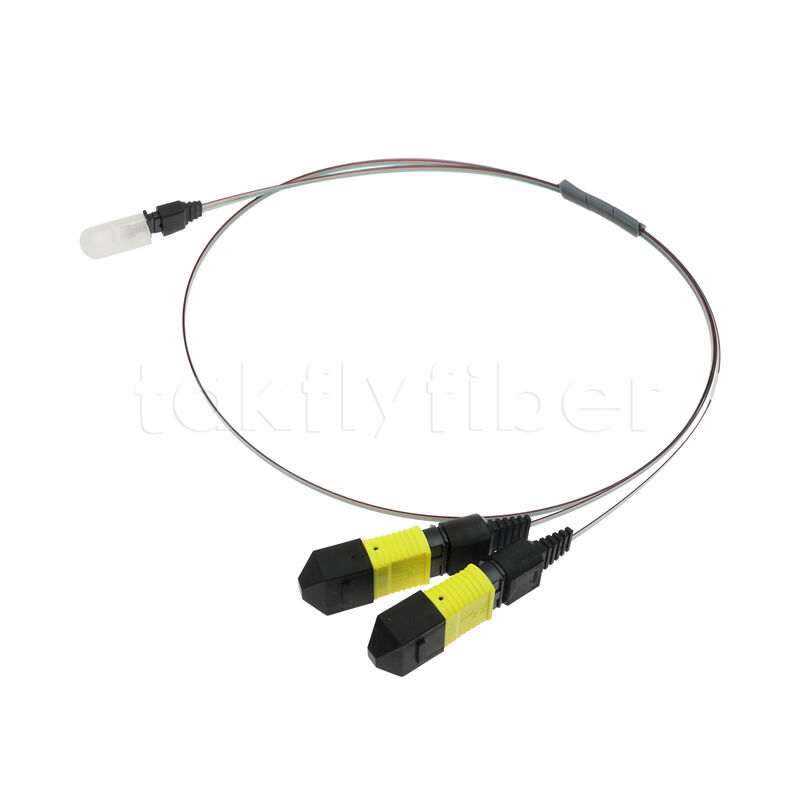

고속 트랜시버 CPO OCS 데이터 센터 애플리케이션을 위한 2x8F MTP-16CH FA 파이버 어레이 구성 요소
제품 상세 정보:
| 원래 장소: | 중국 선전 |
| 브랜드 이름: | OEM/Takfly |
| 인증: | CE, ROSH REACH |
| 모델 번호: | DF-MT-2FA |
결제 및 배송 조건:
| 최소 주문 수량: | 1개 |
|---|---|
| 가격: | Can be negotiated |
| 포장 세부 사항: | PP 가방 + 판지 상자/플라스틱 상자 + 판지 상자 |
| 배달 시간: | 수량 및 요구 사항에 따라 영업일 기준 3-15일 |
| 지불 조건: | L/C, T/T, 웨스턴 유니온, MoneyGram, 페이팔 |
| 공급 능력: | 달 당 20000pcs |
|
상세 정보 |
|||
| 제품명: | 고속 트랜시버 CPO OCS 데이터 센터 애플리케이션을 위한 2x8F MTP-16CH FA 파이버 어레이 구성 요소 | 섬유 종류: | OM3, OM4; OM1, OM2; OS1, OS2; 오후; OM5 |
|---|---|---|---|
| 섬유수: | 16 | FA 각도: | 0 / 42.5° |
| 섬유 길이: | 20~100mm, 맞춤형 길이 가능 | ||
| 강조하다: | 높은 전송률 파이버 어레이 FA 어셈블리,저소비 MT-FA 패치 코드,높은 안정성과 신뢰성을 갖춘 36CH 파이버 어레이 |
||
제품 설명
2x8F MTP-16CH FA 광섬유 어레이 부품 설명
광섬유 어레이 유닛(FAU)을 특징으로 하는 케이블 어셈블리가 점점 더 보편화되고 있습니다. 이러한 어셈블리는 한쪽 끝에는 광섬유 어레이가 있고 다른 쪽 끝에는 표준 광섬유 커넥터(MPO, LC, SC 등)가 있습니다. 이러한 추세는 표준화된 커넥터에서 광 집적 회로(PIC)로 광섬유 신호를 전달해야 하는 필요성에 의해 주도됩니다. 광섬유 어레이는 정밀한 정렬 도구 역할을 하여 여러 개의 광섬유를 PIC 또는 기타 소형 광학 장치의 도파관에 정확하게 정렬하도록 보장합니다. 일반적으로 광섬유는 일정한 피치와 한 줄로 배열되어 PIC 또는 다른 광학 시스템이든 시스템의 내부 구조와 정렬되도록 합니다.
2x8F MTP-16CH FA 광섬유 어레이 부품 애플리케이션
능동 광 모듈
통신, 고속, 고용량 광섬유 전송
광섬유 장비의 내부 커넥터 애플리케이션
병렬 광 트랜시버 모듈, 슈퍼컴퓨터, 테스트 장비 및 군사 애플리케이션
2x8F MTP-16CH FA 광섬유 어레이 부품 특징
- 안정적인 광학 특성
- 고정밀 엘리트 MT 페룰, 소형 굽힘 반경 광섬유를 사용하여 저손실 달성
- 일반적인 코어 피치 허용 오차<±0.5μm
- 높은 정확도 및 맞춤화
- 광학 특성은 IEC TIA/EIA 및 기타 관련 표준을 준수합니다.
- RoHS 2.0 준수
3x12F MTP - 36CH 광섬유 어레이 FA 어셈블리 사양
|
매개변수 |
단위 |
값 |
|||||
|
광섬유 수 |
- |
선택 사항 |
|||||
|
광섬유 모드 |
- |
SM:G652,G657 |
MM:OM1,OM2,OM3,OM4,OM5 |
||||
|
파장 |
- nm |
1310/1550 |
850/1300 |
||||
|
MT |
단면 연마 |
- |
PC |
APC |
PC |
APC |
|
|
삽입 손실(IL) |
dB |
≤0.35 |
≤0.35 |
||||
|
반사 손실(RL) |
dB |
≥50 |
≥60 |
≥20 |
≥40 |
||
|
내구성 |
시간 |
50 |
|||||
|
FA |
뚜껑 |
L |
mm |
2.5 |
선택 사항 |
||
|
W |
mm |
2 |
|||||
|
T |
mm |
0.2 |
|||||
|
V-홈 |
L |
mm |
5 |
||||
|
W |
mm |
2 |
|||||
|
T |
mm |
0.5 |
|||||
|
코어 피치 |
μm |
175,250 |
|||||
|
베어 광섬유 각도 |
° |
8,42.5,45 |
|||||
|
삽입 손실(IL) |
dB |
|
≤0.8 |
||||
|
단면 기하학적 매개변수 (3D) |
곡률 반경 |
mm |
IEC TIA/EIA 표준 충족 |
||||
|
정점 오프셋 |
μm |
||||||
|
광섬유 구면 높이 |
nm |
||||||
|
각도 오차 |
° |
||||||
|
작동 온도 |
°C |
-20 ~ +80 |
|||||
|
보관 온도 |
°C |
-15 ~ +60 |
|||||
