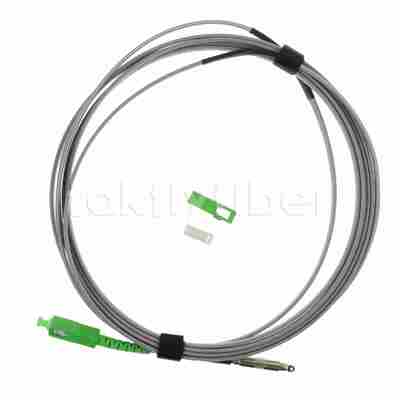

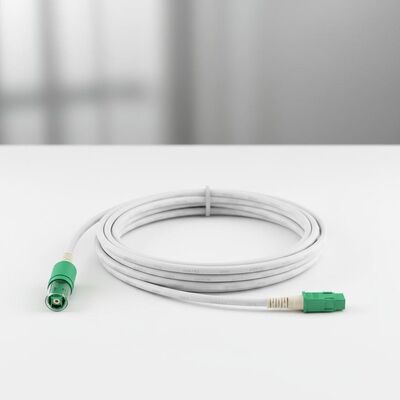

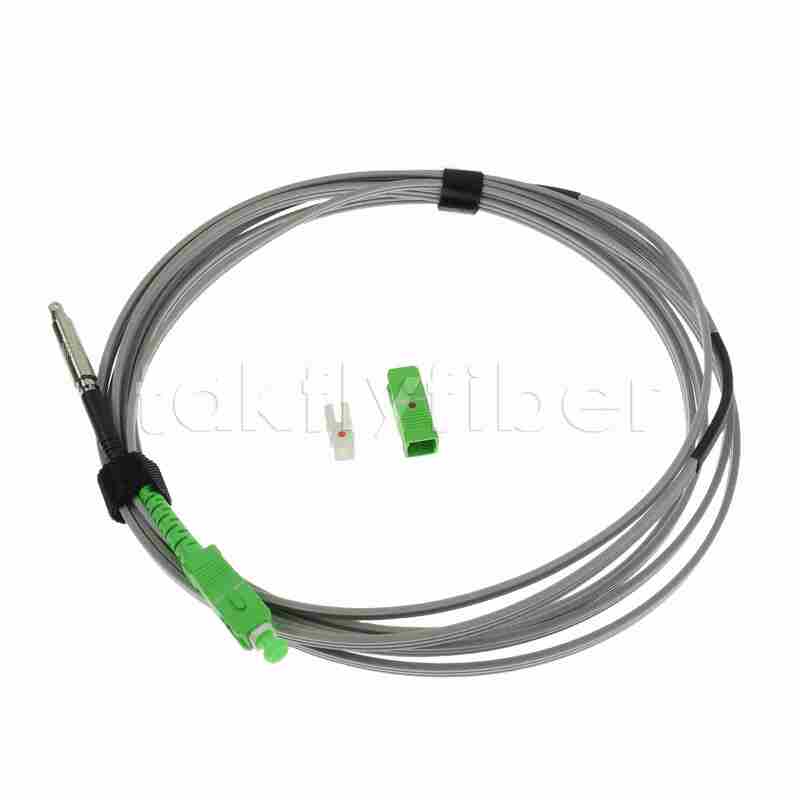

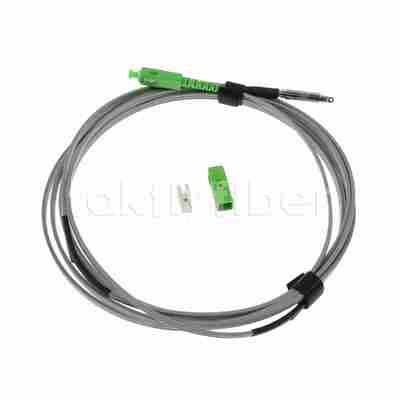

LSZH 재킷 및 G657A2 광섬유가 있는 FTTH FTTX 인출 가능한 불릿 SC/APC 광섬유 패치코드
제품 상세 정보:
| 원래 장소: | 중국 |
| 브랜드 이름: | DF/OEM/Nuetral |
| 인증: | CE/ROHS/REACH/ISO9001/ISO14001 |
| 모델 번호: | TK-PC-SAP-SA-AS-3.0-TPU |
결제 및 배송 조건:
| 최소 주문 수량: | 100개 |
|---|---|
| 가격: | US$0.01~4.69/PC |
| 포장 세부 사항: | 수출 표준 포장 |
| 배달 시간: | 영업일 기준 5-9일은 수량에 따라 다릅니다. |
| 지불 조건: | Western Union, T/T, MoneyGram/PayPal |
| 공급 능력: | 5000pcs/day |
|
상세 정보 |
|||
| 제품명: | FTTH FTTX 풀러블 총알 SCAPC - SC/APC 광섬유 패치 코드, SM G657A2, 2.0*5.2mm, LSZH 재킷 | 간섭 손실: | 0.3dB 이하 |
|---|---|---|---|
| 반사 손실: | APC SM ≥ 60dB | 섬유 종류: | OS2, G652D, G657A1, G657A2, G657B3 |
| 지름: | 2.0*5.2mm | 커넥터 유형: | APC |
| 재킷 소재: | LSZH | 색상: | 검은색 |
| 파장: | 1310nm, 1550nm | 길이: | 5m 또는 사용자 정의 |
| 작동 온도: | -20℃~70℃ | 섬유 직경: | 9/125 |
| 등급: | 통신 등급 | 자격증: | CE/ROHS/도달 |
| 생산능력: | 10000pcs/일 | ||
| 강조하다: | 풀러블 총알 커넥터 광섬유 패치코드,LSZH 자켓 FTTH 드롭 케이블,G657A2 광섬유 SC/APC 패치코드 |
||
제품 설명
FTTH FTTX 인출형 불렛 SCAPC to SC/APC 광섬유 패치코드
이 인출형 푸시형 광섬유 패치코드는 SM G657A2 광섬유와 2.0×5.2mm LSZH 재킷 구조를 특징으로 하며, FTTX 배포 시나리오에 맞춰 특별히 설계되었습니다.
제품 개요
인출형 푸시형 커넥터는 FTTX 애플리케이션에서 흔히 사용되는 마이크로 덕트 및 작은 구멍을 통해 사전 커넥터화된 케이블 설치를 가능하게 합니다. 이 설계는 대형 도관이나 고객 벽에 큰 구멍을 뚫을 필요성을 없애 광섬유 배포 비용을 절감하고 설치 절차를 단순화합니다.
광섬유 사양
- 모드 필드 직경: 1310nm에서 8.6μm ±0.4μm
- 클래딩 직경: 125.0μm ±0.7μm
- 코팅 직경: 245μm ±10μm
- 코팅-클래딩 동심도 오차: ≤12.5μm
- 차단 파장: ≤1260nm
- 감쇠 계수: 1310 ≤0.4dB, 1550 ≤0.3dB
케이블 구조
- 광섬유 수: 1 코어
- 광섬유 유형: G657A1
- 강도 부재 재질: FRP
- 직경: 0.5mm × 2
- 자가 지지 메신저 와이어: 강철 와이어, 직경 1.0mm
- 외부 피복: LSZH 블랙
- 케이블 크기: 5.0 × 2.0mm
커넥터 성능
| 매개변수 | 사양 |
|---|---|
| 유형 | SC/APC (1310) |
| 삽입 손실 | 1310nm에서 ≤0.3 dB + 0.36 dB/km×L(km) 1550nm에서 ≤0.3 dB + 0.25 dB/km×L(km) |
| 반사 손실 | ≥60dB |
| 단면 | IEC 61300-3-35 |
| 내구성 (1000회 결합) | 최대 0.2dB 증가 |
| 설치 온도 | -10℃ ~ +60℃ |
| 작동 온도 | -25℃ ~ 70℃ |
| 보관 온도 | -40℃ ~ 75℃ |
| 케이블 인장 하중 | 90N |
광섬유 기계적 성능
| 매개변수 | 장기 | 단기 |
|---|---|---|
| 인장 강도 (N) | 200 | 500 |
| 압축 하중 (N) | 1000 | 2000 |
| 파장 (nm) | 1310/1550 | |
| 감쇠 (dB) | 0.4/0.3 | |
| 클래딩 직경 (μm) | 125 ±1 | |
| 클래딩 비원형도 | ≤1.0% | |
| 코팅 직경 (μm) | 242 ±7 | |
상세 기술 매개변수
| 번호 | 항목 | 단위 | 사양 (SM G657A2) |
|---|---|---|---|
| 1 | 모드 필드 직경 @1310nm | μm | 8.2~9.0 |
| 1 | 모드 필드 직경 @1550nm | μm | 9.1~10.1 |
| 2 | 클래딩 직경 | μm | 125 ±0.7 |
| 3 | 클래딩 비원형도 | % | ≤0.7 |
| 4 | 코어-클래딩 동심도 오차 | μm | ≤0.5 |
| 5 | 코팅 직경 | μm | 245 ±5 |
| 6 | 코팅 비원형도 | % | ≤6.0 |
| 7 | 클래딩-코팅 동심도 오차 | μm | ≤12 |
| 8 | 케이블 차단 파장 | nm | λcc ≤1260 |
| 9 | 감쇠 (최대) @1310nm | dB/KM | ≤0.36 |
| 9 | 감쇠 (최대) @1550nm | dB/KM | ≤0.25 |
| 10 | 매크로 벤딩 손실 (1회전 × 7.5mm 반경 @1550nm) | dB | ≤0.08 |
| 10 | 매크로 벤딩 손실 (1회전 × 7.5mm 반경 @1265nm) | dB | ≤0.25 |
응용 분야
- CATV 시스템
- 통신망
- 능동 장치 종단
- 근거리 통신망 (LAN)
- 데이터 처리망
- FTTH, FTTX 배포
- 광역 통신망 (WAN)
주요 특징
- 낮은 삽입 손실 및 높은 반사 손실
- 우수한 교환성
- 뛰어난 내구성
- 높은 온도 안정성
- Telcordia GR-326-CORE 표준 준수
광섬유 제품 분야에서 10년 이상의 경험을 바탕으로 127개 이상의 고객이 비즈니스를 확장하고 매출을 증대하도록 도왔습니다. 당사의 전문성은 귀하의 시간과 비용을 절약하고 판매 성과를 높이는 데 전문적인 지침을 제공합니다.
