상세 정보 |
|||
| 제품명: | 광섬유 PLC 분배기 사양 | 작동 사고 방식(NM): | 1260 ~ 1650 |
|---|---|---|---|
| 유형(1*N): | 1*2 1*4 1*8 1*16 1*32 1*64 | Max.Insertion 손실(DB): | 3.9 7.2 10.3 13.5 16.8 20.3 |
| 최소 반사 손실(dB): | 55 | 섬유 종류: | 국제 전기통신 규격 위원회 G657A1, G657A2와 G.652D |
| 최대 온도 안정성(dB): | 0.5 (보통 0.3) | 작동 온도(C): | -40 ~ +85 |
| 섬유 브랜드: | 코닝, YOFC, OFS, 드라카 | ||
| 강조하다: | 광섬유 PLC 분배기 사양,PLC 분배기 광섬유 부품,보증이 있는 광섬유 분배기 |
||
제품 설명
광섬유 PLC 분배기
제품개요
PLC(평면 광파 회로) 스플리터는 통합 석영 기판 기술을 기반으로 한 전력 분배 장치입니다. 단일 모드 PLC 1×N 및 2×N 분배기는 하나 또는 두 개의 입력에서 여러 출력으로 광 신호를 균일하게 나눕니다. 이러한 스플리터는 역방향으로 작동하여 여러 신호를 하나 또는 두 개의 광섬유로 결합할 수도 있습니다.
응용
- 통신 부문
- PON 시스템
- FTTH(가정용 광섬유)
- CATV
- 비디오 전송
제품특징
- 광대역 작동 파장
- 낮은 삽입 손실
- 낮은 PDL(편파 종속 손실)
- 컴팩트한 디자인
- 탁월한 채널 간 균일성
- 높은 신뢰성과 안정성
기술 사양
| 매개변수 | 값 |
|---|---|
| 작동 파장(nm) | 1260 ~ 1650 |
| 섬유 종류 | ITU-T G657A1, G657A2 및 G.652D |
| 최대. 온도 안정성(dB) | 0.5 (일반 0.3) |
| 작동 온도(°C) | -40 ~ +85 |
| 보관 온도(°C) | -40 ~ +85 |
1×N 분배기 성능
| 유형 | 1×2 | 1×4 | 1×8 | 1×16 | 1×32 | 1×64 |
|---|---|---|---|---|---|---|
| 최대. 삽입 손실(dB) | 3.9 | 7.2 | 10.3 | 13.5 | 16.8 | 20.3 |
| 최대. 균일성(dB) | 0.8 | 0.8 | 0.8 | 1.0 | 1.5 | 2.0 |
| 최대. PDL(dB) | 0.2 | 0.3 | 0.3 | 0.3 | 0.3 | 0.5 |
2×N 스플리터 성능
| 유형 | 2×2 | 2×4 | 2×8 | 2×16 | 2×32 | 2×64 |
|---|---|---|---|---|---|---|
| 최대. 삽입 손실(dB) | 4.2 | 7.5 | 10.6 | 13.9 | 17.2 | 20.8 |
| 최대. 균일성(dB) | 0.8 | 1.0 | 1.2 | 1.5 | 1.8 | 2.0 |
| 최대. PDL(dB) | 0.2 | 0.3 | 0.3 | 0.3 | 0.3 | 0.5 |
참고: 모든 측정은 실온에서 이루어지며 커넥터는 포함되지 않습니다.
포장 치수
1×N 분배기 포장
| 패키지 유형 | 1×2 | 1×4 | 1×8 | 1×16 | 1×32 | 1×64 |
|---|---|---|---|---|---|---|
| 기본 금속박스 (L×W×H mm) | 40×4×4 | 40×4×4 | 40×4×4 | 50×7×4 | 60×7×4 | 60×12×4 |
| 미니 모듈 금속 상자(mm) | 60×7×4 | 60×7×4 | 60×7×4 | 60×12×4 | 80×20×6 | 100×40×6 |
| 모듈 플라스틱 상자(mm) | 100×80×10 | 100×80×10 | 100×80×10 | 120×80×18 | 120×80×18 | 140×115×18 |
2×N 분배기 포장
| 패키지 유형 | 2×2 | 2×4 | 2×8 | 2×16 | 2×32 | 2×64 |
|---|---|---|---|---|---|---|
| 기본 금속박스 (L×W×H mm) | 60×7×4 | 60×7×4 | 60×7×4 | 60×7×4 | 60×7×4 | 80×12×4 |
| 미니 모듈 금속 상자(mm) | 70×7×4 | 70×7×4 | 70×7×4 | 80×12×4 | 80×20×6 | 100×40×6 |
| 모듈 플라스틱 상자(mm) | 100×80×10 | 100×80×10 | 100×80×10 | 120×80×18 | 120×80×18 | 140×115×18 |

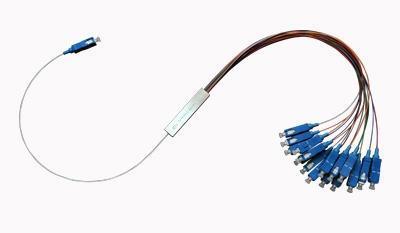

제품 이미지
TAKFLY를 선택하는 이유
- 25년 이상의 광섬유 제품 제조 경험
- 3년 이상의 경험을 가진 450명 이상의 조립 작업자
- 혁신에 전념하는 10명 이상의 R&D 엔지니어
- 16 독일 수입 사출기 및 생산 라인
- OTDR, 3D, VFL, IL&RL 테스트 장비를 포함한 30개 이상의 테스트 장비
- 종합 시험 장비 : 인장강도 시험기, 파쇄저항 시험기, 파워미터 시험기, 광도체커
- OEM 브랜딩 허용
- 글로벌 전시회 참가 : OFC, ECOC, CommunicAsia, NETCOM, AFRICACOM, SVIAZ ICT, CommunicIndonesia, Global Source Electronic Exhibition
품질 관리
- 생산 전 원료 현장 확인
- 모든 개별 공정 후 전체 검사
- 포괄적인 반제품 생산 점검
- 포장 전 완제품 검사 완료
- 배송 전 현장 확인
배송정보
- 샘플: 영업일 기준 1-3일
- 대량 생산 주문: 영업일 기준 3~7일
- 포장: 요청에 따라 비닐봉지, 상자, 팔레트 제공 가능
자주 묻는 질문
Q1: 카탈로그와 가격표는 어떻게 얻을 수 있나요?
A1: 카탈로그와 가격표를 받으시려면 당사 웹사이트를 통해 귀하의 이메일이나 연락처 정보를 제공해 주십시오.
Q2: 가격을 협상할 수 있나요?
A2: 예, 혼합 상품을 여러 컨테이너에 적재하는 경우 할인을 고려할 수 있습니다.
Q3: 배송비는 얼마입니까?
A3: 배송비는 배송 크기와 배송 방법에 따라 다릅니다. 요청 시 요금을 제공해드립니다.
Q4: 방문할 수 있나요?
A4: 물론이죠! 저희 공장은 중국 심천에 위치하고 있습니다. 약속을 잡으려면 저희에게 연락하십시오.
Q5: 상품을 받을 때 품질 문제가 있으면 어떻게 됩니까?
A5: 포장을 풀 때 품질 문제가 발생하는 경우 참고용으로 사진을 찍어주세요. 우리의 QC 부서는 향후 생산을 위한 품질 개선 구현과 함께 최상의 솔루션을 조사하고 제공할 것입니다.
Q6: 포장 조건은 무엇입니까?
A6: 우리는 일반적으로 상품을 블리스 터 상자와 상자에 포장하지만 고객의 맞춤형 포장 요청도 수용할 수 있습니다.
Q7: 지불 조건은 무엇입니까?
A7: T/T는 보증금으로 30%, 배송 전 잔액은 70%입니다. 최종 결제 전 제품 및 포장 사진을 제공해드립니다.
Q8: 납품 조건은 무엇입니까?
A8: EXW, FOB, CFR, CIF, DDU
Q9: 배달 시간은 어떻습니까?
A9: 일반적으로 선불금을 받은 후 영업일 기준 5-7일이 소요됩니다. 구체적인 배송 시간은 품목 및 주문 수량에 따라 다릅니다.
Q10: 샘플에 따라 생산할 수 있습니까?
A10: 예, 귀하의 샘플이나 기술 도면을 기반으로 제품을 생산할 수 있습니다.
저희 제품에 관심이 있으시거나 궁금한 점이 있으시면 언제든지 연락주세요!
