제품 설명
특징
- 최대 11.1Gbps 데이터 링크
- SMF에서 최대 40KM 전송
- DWDM EML 레이저 및 PIN 수신기
- 낮은 EMI를 위한 금속 장치
- 통합 디지털 진단 모니터링과 함께 2 와이어 인터페이스
- 핫 플러그 가능한 SFP+ 발자국
- SFF 8472을 준수하는 사양
- LC 커넥터와 SFP+ MSA를 준수합니다.
- 단일 3.3V 전원 공급
- 케이스 작동 온도 범위: 0°C ~ 70°C
- 전력 소모 < 1.5W
신청서
- 10GBASE-ER/EW
- 40km 10G 광선 채널
- 10G 이더넷과 FEC
제품 설명

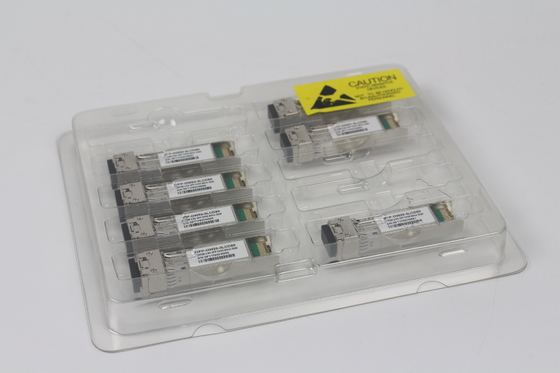

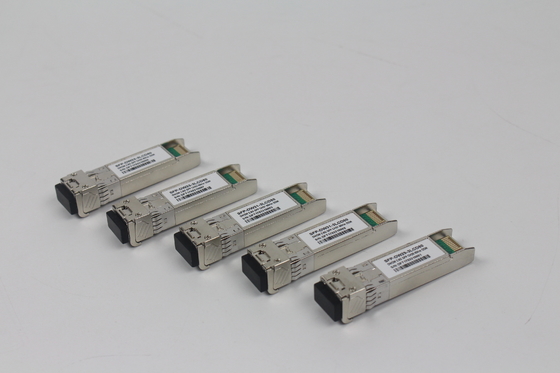

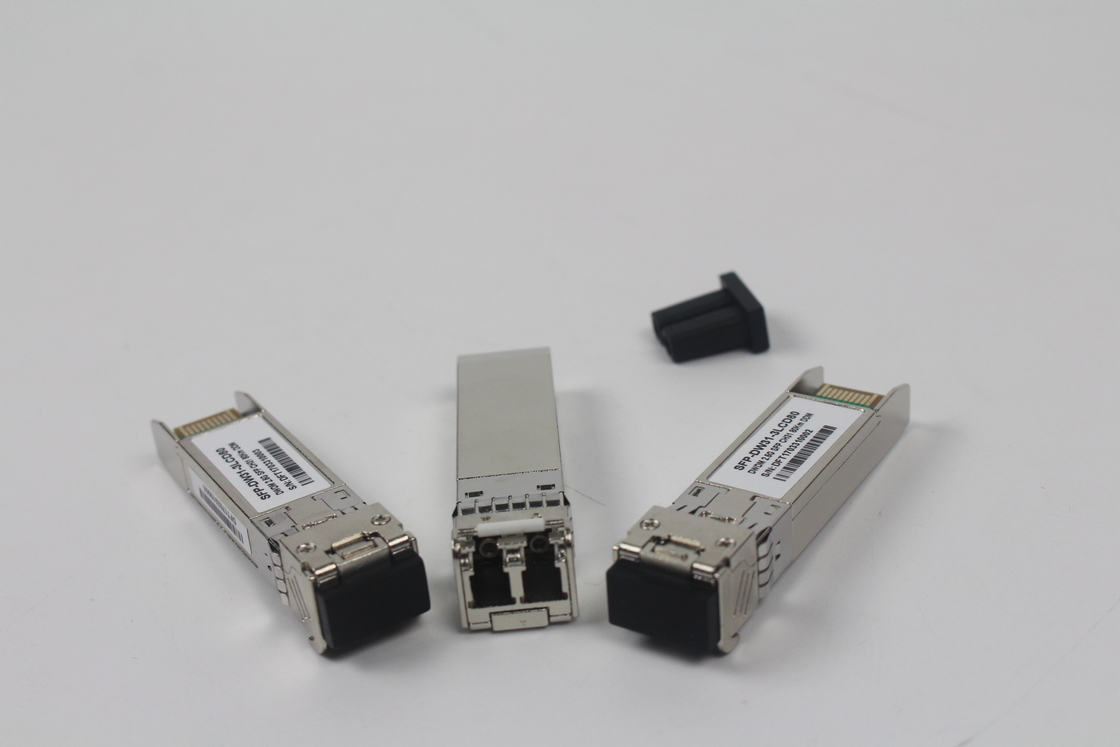

TAKFLY TKD-xx92-3LCD40 트랜시버에는 PIN 다이오드 및 온도 안정 DFB-EML 송신기가 포함되어 있습니다. 디지털 진단 기능은 I2C를 통해 사용할 수 있습니다.이 모듈은 단일 모드 섬유를 위해 설계되었으며 50GHz ITU 그리드의 명목 파장에서 작동합니다.C 대역 DWDM 파장
제품 선택
C 대역 λc 파장 가이드 핀 설명
|
채널 |
파장 (nm) |
주파수 (THZ) |
채널 |
파장 (nm) |
주파수 (THZ) |
|
|
|
|
|
|
|
|
C13 |
1567.13 |
191.30 |
C37 |
1547.72 |
193.70 |
|
|
|
|
|
|
|
|
C14 |
1566.31 |
191.40 |
C38 |
1546.92 |
193.80 |
|
|
|
|
|
|
|
|
C15 |
1565.50 |
191.50 |
C39 |
1546.12 |
193.90 |
|
|
|
|
|
|
|
|
C16 |
1564.68 |
191.60 |
C40 |
1545.32 |
194.00 |
|
|
|
|
|
|
|
|
C17 |
1563.86 |
191.70 |
C41 |
1544.53 |
194.10 |
|
|
|
|
|
|
|
|
C18 |
1563.05 |
191.80 |
C42 |
1543.73 |
194.20 |
|
|
|
|
|
|
|
|
C19 |
1562.23 |
191.90 |
C43 |
1542.94 |
194.30 |
|
|
|
|
|
|
|
|
C20 |
1561.42 |
192.00 |
C44 |
1542.14 |
194.40 |
|
|
|
|
|
|
|
|
C21 |
1560.61 |
192.10 |
C45 |
1541.35 |
194.50 |
|
|
|
|
|
|
|
|
C22 |
1559.79 |
192.20 |
C46 |
1540.56 |
194.60 |
|
|
|
|
|
|
|
|
C23 |
1558.98 |
192.30 |
C47 |
1539.77 |
194.70 |
|
|
|
|
|
|
|
|
C24 |
1558.17 |
192.40 |
C48 |
1538.98 |
194.80 |
|
|
|
|
|
|
|
|
C25 |
1557.36 |
192.50 |
C49 |
1538.19 |
194.90 |
|
|
|
|
|
|
|
|
C26 |
1556.55 |
192.60 |
C50 |
1537.40 |
195.00 |
|
|
|
|
|
|
|
|
C27 |
1555.75 |
192.70 |
C51 |
1536.61 |
195.10 |
|
|
|
|
|
|
|
|
C28 |
1554.94 |
192.80 |
C52 |
1535.82 |
195.20 |
|
|
|
|
|
|
|
|
C29 |
1554.13 |
192.90 |
C53 |
1535.04 |
195.30 |
|
|
|
|
|
|
|
|
C30 |
1553.33 |
193.00 |
C54 |
1534.25 |
195.40 |
|
|
|
|
|
|
|
|
C31 |
1552.52 |
193.10 |
C55 |
1533.47 |
195.50 |
|
|
|
|
|
|
|
|
C32 |
1551.72 |
193.20 |
C56 |
1532.68 |
195.60 |
|
|
|
|
|
|
|
|
C33 |
1550.92 |
193.30 |
C57 |
1531.90 |
195.70 |
|
|
|
|
|
|
|
|
C34 |
1550.12 |
193.40 |
C58 |
1531.12 |
195.80 |
|
|
|
|
|
|
|
|
C35 |
1549.32 |
193.50 |
C59 |
1530.33 |
195.90 |
|
|
|
|
|
|
|
|
C36 |
1548.51 |
193.60 |
C60 |
1529.55 |
196.00 |
|
|
|
|
|
|
|
|
ITU 외 |
피크 파장은 1528.77nm-1567입니다.13 |
C61 |
1528.77 |
196.10 |
|
|
|
|
|
|
|
|
절대 최대 등급
|
매개 변수 |
기호 |
미네 |
타이프. |
맥스 |
단위 |
참고: |
|
저장 온도 |
츠 |
-40 |
- |
85 |
oC |
|
|
상대 습도 |
RH |
5 |
- |
95 |
% |
|
|
전원 공급 전압 |
VCC |
-0.3 |
- |
4 |
V |
|
|
신호 입력 전압 |
|
VCC-03 |
- |
Vcc+03 |
V |
|
권장 운영 조건
|
매개 변수 |
기호 |
미네 |
|
타이프. |
맥스 |
단위 |
참고: |
|
케이스 작동 온도 |
케이스 |
0 |
|
- |
70 |
oC |
공기가 흐르지 않음 |
|
|
|
|
|
|
|
|
|
|
전원 공급 전압 |
VCC |
3.14 |
|
3.3 |
3.47 |
V |
|
|
|
|
|
|
|
|
|
|
|
전원 공급 전류 |
ICC |
- |
|
|
450 |
mA |
|
|
|
|
|
|
|
|
|
|
|
데이터 비율 |
BR |
|
|
10.3125 |
|
Gbit/s |
|
|
|
|
|
|
|
|
|
|
|
송신 거리는 |
TD |
|
|
- |
40 |
km |
|
|
|
|
|
|
|
|
|
|
|
결합 섬유 |
|
|
단일 모드 섬유 |
|
|
9/125um SMF |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
광학적 특성
|
매개 변수 |
기호 |
분 |
유형 |
맥스 |
단위 |
참고: |
|
|
|
|
|
|
|
|
|
|
|
송신기 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
평균 광전력 |
파우트 |
-2 |
|
2 |
dBm |
1 |
|
|
|
|
|
|
|
|
|
|
|
광학 파장 |
λc |
λc-01 |
|
λc+01 |
nm |
|
|
|
|
|
|
|
|
|
|
|
|
중앙 파장 간격 |
|
|
100 |
|
GHz |
2 |
|
|
|
|
|
|
|
|
|
|
|
광학 소멸 비율 |
응급실 |
6.0 |
|
|
dB |
|
|
|
|
|
|
|
|
|
|
|
|
송신기와 분산 |
TDP |
|
|
3.0 |
dB |
|
|
|
처벌 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
측면 모드 억제 비율 |
SMSR |
30 |
|
|
dB |
|
|
|
|
|
|
|
|
|
|
|
|
평균 발사력 |
뽀뽀 |
|
|
-30 |
dBm |
|
|
|
|
|
|
|
|
|
|
|
|
출력 눈 마스크 |
|
IEEE 802.3ae 규격을 준수합니다. |
|
|
|
||
|
|
|
|
|
|
|
|
|
|
수신기 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Rx 감수성 |
RSENS |
|
|
- 15번8 |
dBm |
3 |
|
|
|
|
|
|
|
|
|
|
|
입력 포화력 |
Psat |
-6 |
|
|
dBm |
|
|
|
(오버로드) |
|
|
|
|
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
파장 범위 |
λC |
1260 |
|
1600 |
nm |
|
|
|
|
|
|
|
|
|
|
|
|
부채가 적립된 경우 |
LOSD |
|
|
-17번 |
dBm |
|
|
|
|
|
|
|
|
|
|
|
|
LOS 주장 |
LOSA |
-30 |
|
|
dBm |
|
|
|
|
|
|
|
|
|
|
|
|
LOS 히스테레스 |
|
0.5 |
|
|
dB |
|
|
|
|
|
|
|
|
|
|
|
|
참고: |
|
|
|
|
|
|
|
1)출력 전력은 9/125mm 단일 모드 섬유로 연결된 전력입니다.
2)대략 0.8 nm에 해당됩니다.
3) PRBS 2로 측정31-1 테스트 패턴, @10.325Gb/s, BER<10-12.
|
전기 특성 |
|
|
|
|
|
|
|
||
|
|
매개 변수 |
기호 |
분 |
유형 |
|
맥스 |
단위 |
참고: |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
공급 전압 |
Vcc |
3.14 |
3.3 |
|
3.46 |
V |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
공급 전류 |
Icc |
|
|
|
450 |
mA |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
송신기 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
입력 디퍼셜 임페던스 |
오프 |
|
100 |
|
|
오 |
1 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
디퍼셜 데이터 입력 스윙 |
빈, 핑 |
120 |
|
|
820 |
mV |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
송신 전압을 비활성화 |
성병 |
Vcc13 |
|
|
Vcc |
V |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
송신 전압 |
VEN |
소 |
|
|
비 + 0.8 |
V |
2 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
TX_FAULT 고전압 |
|
Vcc13 |
|
|
Vcc |
V |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
TX_FAULT 저전압 |
|
소 |
|
|
비 + 0.8 |
V |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
전송 비활성화 |
|
|
|
|
10 |
우리 |
|
|
|
|
시간 |
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
수신기 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
분산 데이터 출력 스윙 |
보트, 삐 |
350 |
|
|
850 |
mV |
3 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
데이터 출력 상승 시간 |
tr |
30 |
|
|
|
ps |
4 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
데이터 출력 떨어지는 시간 |
tf |
30 |
|
|
|
ps |
4 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
적립금액 |
|
Vcc13 |
|
|
VccHOST |
V |
5 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
LOS 주장 |
|
소 |
|
|
Vee+08 |
V |
5 |
|
|
|
|
|
|
|
|
|
|
|
|
참고:
- TX 데이터 입력 핀에 직접 연결. 이후 AC 결합
- 또는 개방된 회로.
- 100오름의 차분 단속으로
- 이것들은 필터링되지 않은 20-80% 값입니다.
- 신호 손실은 LVTTL입니다. 논리 0은 정상적인 작동을 나타냅니다. 논리 1은 신호가 검출되지 않았음을 나타냅니다.
핀 설명
호스트 보드에서 커넥터 블록에서 핀
|
핀 |
기호 |
이름/상명 |
참고: |
|||
|
1 |
VEET |
송신기 지상 |
(수용지와 공통) |
1 |
||
|
2 |
T결함 |
|
송신기 고장 |
|
2 |
|
|
3 |
TDIS |
송신기 비활성화 레이저 출력 비활성화 |
3 |
|||
|
4 |
SDA |
2선 직렬 인터페이스 데이터 라인 |
4 |
|||
|
|
|
|
|
|||
|
5 |
SCL |
2선 직렬 인터페이스 시계 라인 |
4 |
|||
|
|
|
|
|
|||
|
6 |
MOD_ABS |
모듈이 없어, 모듈 안에 있는 |
4 |
|||
|
|
|
|
|
|
|
|
|
7 |
RS0 |
|
비율 선택 0 |
|
5 |
|
|
|
|
|
|
|
||
|
8 |
로스 |
신호 손실 신호 |
논리 0은 정상 작동을 나타냅니다. |
6 |
||
|
|
|
|
|
|||
|
9 |
RS1 |
연결이 필요없어요 |
1 |
|||
|
|
|
|
|
|
||
|
10 |
VEER |
수신기 |
(전달기 지상과 공통) |
1 |
||
|
11 |
VEER |
수신기 |
(전달기 지상과 공통) |
1 |
||
|
12 |
RD- |
수신기, 데이터를 뒤집어 놓았다. |
AC 결합 |
|
||
|
|
|
|
|
|||
|
13 |
RD+ |
수신기 반전되지 않은 데이터 AC 결합 |
|
|||
|
|
|
|
|
|
||
|
14 |
VEER |
수신기 |
(전달기 지상과 공통) |
1 |
||
|
15 |
VCCR |
수신기 전원 공급 |
|
|||
|
16 |
VCCT |
송신기 전원 공급 |
|
|||
|
17 |
VEET |
송신기 지상 |
(수용지와 공통) |
1 |
||
|
18 |
TD+ |
송신기 반전되지 않은 데이터, AC 결합. |
|
|||
|
|
|
|
|
|
||
|
19 |
TD- |
송신기 뒤집은 데이터 |
AC 연결. |
|
||
|
|
|
|
|
|
||
|
20 |
VEET |
송신기 지상 |
(수용지와 공통) |
1 |
||
참고:
1)회로 바닥은 차시 바닥에서 내부적으로 격리됩니다.
2)T결함오픈 컬렉터 / 배수 출력, 호스트 보드에서 4.7k 10k Ohm 저항으로 끌어올려야 합니다사용용으로 설계되었습니다. 당기 전압은 2.0V에서 Vcc + 0.3V 사이여야합니다.높은 출력은 TX 편향 전류 또는 TX 출력 전력이 미리 설정된 경보 문턱을 초과하여 발생하는 송신기 장애를 나타냅니다.낮은 출력은 정상적인 작동을 나타냅니다. 낮은 상태에서 출력은 <0.8V로 당겨집니다.
레이저 출력 T에서 비활성화DIS>2.0V 또는 개방형, T에서 작동DIS<0.8V
4.7kΩ-10kΩ 호스트 보드와 2.0V에서 3.6V 사이의 전압으로 당겨져야합니다. MOD_ABS는 모듈이 연결된 것을 표시하기 위해 라인을 낮게 당겨줍니다.
SFF-8431 Rev 4에 따라 내부적으로 끌어내립니다.1.
LOS는 열린 수집기 출력입니다. 호스트 보드에서 2.0V에서 3.6V 사이의 전압으로 4.7kΩ ∼ 10kΩ로 끌어올려야 합니다. 논리 0은 정상적인 작동을 나타냅니다. 논리 1은 신호 손실을 나타냅니다.
디지털 진단 기능
TKD-xx92-3LCD40 트랜시버는 SFP+ MSA에서 정의된 2선 직렬 통신 프로토콜을 지원한다.
표준 SFP 시리즈 ID는 트랜시버의 기능, 표준 인터페이스, 제조업체 및 기타 정보를 설명하는 식별 정보에 액세스 할 수 있습니다.
또한, SFP + 트랜시버는 트랜시버 온도와 같은 장치 운영 매개 변수에 실시간 액세스 할 수있는 독특한 향상 된 디지털 진단 모니터링 인터페이스를 제공합니다.레이저 편향 전류, 전송된 광전력, 수신된 광전력 및 트랜시버 공급 전압. 또한 복잡한 경보 및 경고 플래그 시스템을 정의합니다.특정 작동 매개 변수가 공장에서 정한 정상 범위를 벗어날 때 최종 사용자를 경고하는 장치.
SFP+ MSA는 EEPROM에서 8비트 주소 1010000X (A0h) 에서 2선 직렬 인터페이스를 통해 액세스 할 수있는 256바이트 메모리 지도를 정의합니다.디지털 진단 모니터링 인터페이스는 8 비트 주소 1010001X (A2h) 를 사용합니다., 그래서 원래 정의 된 일련 ID 메모리 맵은 변하지 않습니다.
운영 및 진단 정보는 트랜시버 내부의 디지털 진단 트랜시버 컨트롤러 (DDTC) 에 의해 모니터링되고 보고되며, 이 트랜시버는 2 와이어 직렬 인터페이스를 통해 액세스됩니다.일련 프로토콜이 활성화되면, 일련 시계 신호 (SCL, Mod Def 1) 는 호스트에 의해 생성됩니다. 긍정적 인 가장자리는 SFP 트랜시버에 입력된 데이터를 E2PROM의 기록 보호되지 않은 세그먼트로 시계합니다.SFP 트랜시버에서 부정적인 가장자리 클럭 데이터일련 데이터 신호 (SDA, Mod Def 2) 는 일련 데이터 전송을 위해 양방향입니다. 호스트는 일련 프로토콜 활성화의 시작과 끝을 표시하기 위해 SCL와 함께 SDA를 사용합니다.기억은 개별적으로 또는 순차적으로 주소를 할 수 있는 8 비트 데이터 단어의 일련으로 조직됩니다.
호스트 - 트랜시버 인터페이스 블록 다이어그램
도표 차원
SFF-8432 rev5를 준수합니다.0, 개선된 플러그 할 수 있는 형태 요소 사양.
규제 준수
|
특징 |
참고자료 |
성능 |
|
|
전기 정적 방출 (ESD) |
IEC/EN 61000-4-2 |
표준과 호환성 |
|
|
|
|
|
|
|
전자기 간섭 (EMI) |
FCC Part 15 클래스 B EN 55022 클래스 B |
표준과 호환성 |
|
|
(CISPR 22A) |
|
||
|
|
|
|
|
|
|
|
|
|
|
레이저 눈 안전 |
FDA 21CFR 104010, 1040.11 IEC/EN |
1급 레이저 제품 |
|
|
60825-1, 2 |
|
||
|
|
|
|
|
|
|
|
|
|
|
컴포넌트 인식 |
IEC/EN 60950, UL |
표준과 호환성 |
|
|
|
|
|
|
|
ROHS |
2002/95/EC |
표준과 호환성 |
|
|
|
|
|
|
|
EMC |
EN61000-3 |
표준과 호환성 |
|
|
|
|
|
|
