1RU 19" 네트워크 빌딩용 랙 40CH 열 AWG DWDM Mux Demux
제품 상세 정보:
원래 장소: | 중국 |
브랜드 이름: | Takfly/OEM/Neutral |
인증: | CE,ROHS,REACH,ISO9001,ISO14001 |
모델 번호: | TK-DWDM-40CH |
결제 및 배송 조건:
최소 주문 수량: | 1개 부분 |
---|---|
가격: | US$0.01 ~ US$1200/PC |
포장 세부 사항: | 스포네 + 박스 + 통 |
배달 시간: | 0 일 |
지불 조건: | 웨스턴 유니온, 전신환, MoneyGram/Paypal |
공급 능력: | 전신환, 웨스턴 유니온, 머니그램, 페이팔, L/C (신용장) |
상세 정보 |
|||
채널: | 40CH | 사고 방식: | C20~C60 |
---|---|---|---|
차원: | 1U 19Inch | 연결기: | LC |
작동 온도: | -5~65C | 저장 온도: | -40~85℃ |
섬유형: | 900 um 루즈 튜브 섬유와 SMF28e | 작동 습도: | 5~95%RH |
저장 습도: | 5~95%RH | 증명서: | CE, ROHS, 한계, ISO9001, ISO14001 |
출력 채널: | 40 | 채널 간격: | 100Ghz |
작동 대역: | C 밴드 | 삽입 손실: | 5.5dB, 맥스 : 6.0dB |
하이 라이트: | 40CH WDM은 Demux,40CH 파장 분할 다중화기,FTTX WDM 먹스 역다중화기를 먹싱합니다 |
제품 설명
1RU 19" 네트워크 빌딩용 랙 40CH 열 AWG DWDM Mux Demux

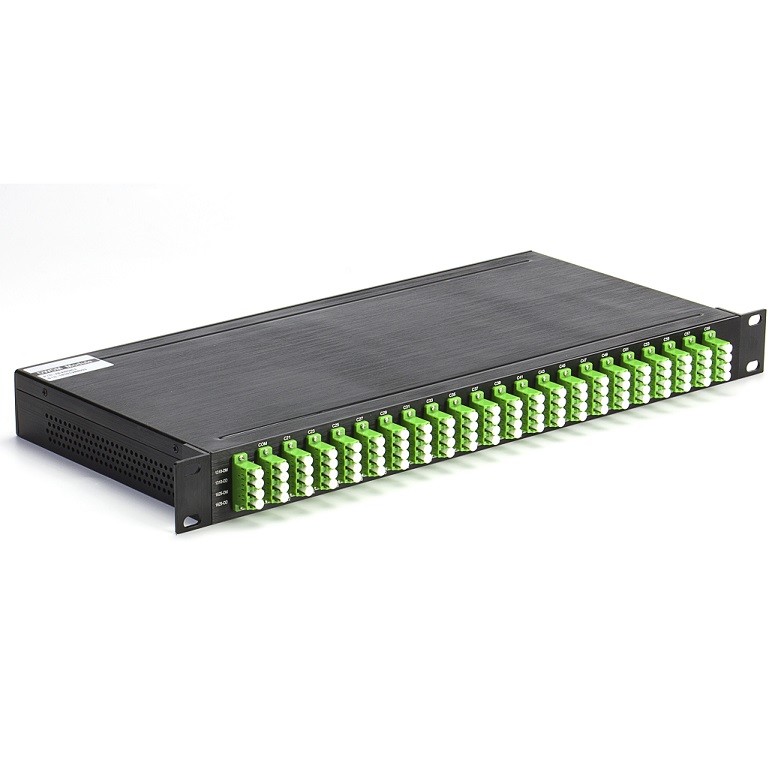

LC/UPC 광학 어댑터 인터페이스가 있는 40CH DWDM.독립형 1RU 19" 랙 패킹 Mux + Demux 내부. ITU 채널 21-60.
1x40 DWDM Mux Demux는 DWDM(Dense 파장 분할 다중화) 및 역다중화가 가능한 소형 1RU 프레임의 40채널 독립형 제품입니다.고밀도 신호 대 광섬유 비율로 40CH 필터 DWDM mux demux는 광섬유 신호의 장거리 전송에 이상적입니다.듀얼 파이버를 통해 다양한 형식의 많은 신호를 다중화하고 전송하는 데 사용합니다.
이 구성 요소는 DWDM 시스템의 C 밴드 릴리스 내에서 사용하도록 설계되었습니다.다양한 환경 조건에서 장치의 전력 손실을 줄이기 위해 AWG 패키지는 열전도율이 낮은 신뢰할 수 있는 열 플라스틱을 선택하여 특별히 설계되었으며 AWG 작동 온도는 호일 저항 히터 또는 서미스터 온도 센서가 있는 Peltier TEC를 사용하여 제어됩니다.
40CH DWDM Mux Demux 기능:
-
다중 채널 번호 낮은 삽입
-
손실 및 PDL 높은 채널 격리
-
MUX 및 DEMUX 기능
-
Telcordia 1209/1221 및 RoHS 준수 인증
40CH DWDM Mux Demux 응용 프로그램:
-
DWDM 전송 대도시 지역
-
네트워크 장거리 네트워크 빌딩
-
ROADM용 블록
40CH DWDM Mux Demux 광학 사양
매개변수 | 단위 | 값 | 다른 | ||||
최소 | 일반 | 최대 | |||||
출력 채널 수 | 40 | ||||||
채널 간격 | GHz | 100 | |||||
작동 밴드 | C 밴드 | ||||||
중심 파장 정확도 | 오후 | 50 | 50 | ||||
1dB 대역폭 | 오후 | 40 | |||||
3dB 대역폭 | 오후 | 60 | |||||
삽입 손실 | dB | 5.5 | 6.0 | ||||
리플 | dB | 0.5 | |||||
삽입 손실 균일성 | dB | 1.5 | |||||
인접 채널 누화 | dB | 23 | |||||
인접하지 않은 채널 누화 | dB | 30 | |||||
총 누화 | dB | 21 | |||||
편광 의존 손실 | dB | 0.5 | |||||
편광 모드 분산 | 추신 | 0.5 | |||||
색채 분산 | ps/nm | -20 | +20 | ||||
반환 손실 | dB | 40 |
주목:
1. 채널 8, 16,32, 48 채널의 출력 수를 사용할 수 있습니다.
2. IL은 ITU 파장 주변의 +/- 12.5GHz 창에서 최악의 경우를 나타냅니다.
3. PDL은 ITU 파장 주변의 +/- 12.5GHz 창에서 평균 편광으로 측정되었습니다.
파장 계획
아니요 | 씨 조차 | C 짝수 + | 씨 이상한 | C 홀수 + | ||||
f(테라헤르츠) | λ(nm) | f(테라헤르츠) | λ(nm) | f(테라헤르츠) | λ(nm) | f(테라헤르츠) | λ(nm) | |
1 | 196.000 | 1529.553 | 196.025 | 1529.358 | 196.050 | 1529.163 | 196.075 | 1528.968 |
2 | 195.900 | 1530.334 | 195.925 | 1530.139 | 195.950 | 1529.944 | 195.975 | 1529.748 |
삼 | 195.800 | 1531.116 | 195.825 | 1530.920 | 195.850 | 1530.725 | 195.875 | 1530.529 |
4 | 195.700 | 1531.898 | 195.725 | 1531.702 | 195.750 | 1531.507 | 195.775 | 1531.311 |
5 | 195.600 | 1532.681 | 195.625 | 1532.485 | 195.650 | 1532.290 | 195.675 | 1532.094 |
6 | 195.500 | 1533.465 | 195.525 | 1533.269 | 195.550 | 1533.073 | 195.575 | 1532.877 |
7 | 195.400 | 1534.250 | 195.425 | 1534.054 | 195.450 | 1533.858 | 195.475 | 1533.661 |
8 | 195.300 | 1535.063 | 195.325 | 1534.839 | 195.350 | 1534.643 | 195.375 | 1534.446 |
9 | 195.200 | 1535.822 | 195.225 | 1535.625 | 195.250 | 1535.429 | 195.275 | 1535.232 |
10 | 195.100 | 1536.609 | 195.125 | 1536.412 | 195.150 | 1536.216 | 195.175 | 1536.019 |
11 | 195.000 | 1537.397 | 195.025 | 1537.200 | 195.050 | 1537.003 | 195.075 | 1536.806 |
12 | 194.900 | 1538.186 | 194.925 | 1537.989 | 194.950 | 1537.792 | 194.975 | 1537.594 |
13 | 194.800 | 1538.976 | 194.825 | 1538.778 | 194.850 | 1538.581 | 194.875 | 1538.383 |
14 | 194.700 | 1539.766 | 194.725 | 1539.568 | 194.750 | 1539.371 | 194.775 | 1539.173 |
15 | 194.600 | 1540.557 | 194.625 | 1540.359 | 194.650 | 1540.162 | 194.675 | 1539.964 |
16 | 194.500 | 1541.349 | 194.525 | 1541.151 | 194.550 | 1540.953 | 194.575 | 1540.755 |
17 | 194.400 | 1542.142 | 194.425 | 1541.944 | 194.450 | 1541.746 | 194.475 | 1541.548 |
18 | 194.300 | 1542.936 | 194.325 | 1542.737 | 194.350 | 1542.539 | 194.375 | 1542.341 |
19 | 194.200 | 1543.730 | 194.225 | 1543.532 | 194.250 | 1543.333 | 194.275 | 1543.135 |
20 | 194.100 | 1544.526 | 194.125 | 1544.327 | 194.150 | 1544.128 | 194.175 | 1543.929 |
21 | 194.000 | 1545.322 | 194.025 | 1545.123 | 194.050 | 1544.924 | 194.075 | 1544.725 |
22 | 193.900 | 1546.119 | 193.925 | 1545.920 | 193.950 | 1545.720 | 193.975 | 1545.521 |
23 | 193.800 | 1546.917 | 193.825 | 1546.717 | 193.850 | 1546.518 | 193.875 | 1546.318 |
24 | 193.700 | 1547.715 | 193.725 | 1547.516 | 193.750 | 1547.316 | 193.775 | 1547.116 |
25 | 193.600 | 1548.515 | 193.625 | 1548.315 | 193.650 | 1548.115 | 193.675 | 1547.915 |
26 | 193.500 | 1549.315 | 193.525 | 1549.115 | 193.550 | 1548.915 | 193.575 | 1548.715 |
27 | 193.400 | 1550.116 | 193.425 | 1549.916 | 193.450 | 1549.715 | 193.475 | 1549.515 |
28 | 193.300 | 1550.918 | 193.325 | 1550.717 | 193.350 | 1550.517 | 193.375 | 1550.317 |
29 | 193.200 | 1551.721 | 193.225 | 1551.520 | 193.250 | 1551.319 | 193.275 | 1551.119 |
30 | 193.100 | 1552.524 | 193.125 | 1552.323 | 193.150 | 1552.122 | 193.175 | 1551.922 |
31 | 193.000 | 1553.329 | 193.025 | 1553.128 | 193.050 | 1552.926 | 193.075 | 1552.725 |
32 | 192.900 | 1557.134 | 192.925 | 1553.933 | 192.950 | 1553.731 | 192.975 | 1553.530 |
33 | 192.800 | 1554.940 | 192.825 | 1554.739 | 192.850 | 1554.537 | 192.875 | 1554.335 |
34 | 192.700 | 1555.747 | 192.725 | 1555.545 | 192.750 | 1555.343 | 192.775 | 1555.142 |
35 | 192.600 | 1556.555 | 192.625 | 1556.353 | 192.650 | 1556.151 | 192.675 | 1555.949 |
36 | 192.500 | 1557.363 | 192.525 | 1557.161 | 192.550 | 1556.959 | 192.575 | 1556.757 |
37 | 192.400 | 1558.173 | 192.425 | 1557.970 | 192.450 | 1557.768 | 192.475 | 1557.566 |
38 | 192.300 | 1558.983 | 192.325 | 1558.780 | 192.350 | 1558.578 | 192.375 | 1558.375 |
39 | 192.200 | 1559.794 | 192.225 | 1559.591 | 192.250 | 1559.389 | 192.275 | 1559.186 |
40 | 192.100 | 1560.606 | 192.125 | 1560.403 | 192.150 | 1560.200 | 192.175 | 1559.997 |
절대 최대 등급
매개변수 | 단위 | 값 | ||
최소 | 일반 | 최대 | ||
최대 연속 광출력 | MW | 300 | ||
작동 온도 | ℃ | -5~65 | ||
보관 온도 | ℃ | -40~85 | ||
작동 습도 | %RH | 5~95 | ||
보관 습도 | %RH | 5~95 |
비고: 달리 명시되지 않는 한
기계적 개략도 및 치수
파이버 커넥터 사양
매개변수 | 단위 | 사양 |
섬유 유형 | 900um 느슨한 튜브 섬유가 있는 SMF28e | |
섬유 형식 | 2 x 8 + 2 x 12 -섬유 리본 | |
공통 섬유 길이 입력 | mm | 1000+/-50 |
리본 섬유 | mm | 1000+/-50 |
팬아웃 섬유 | mm | 500+/-50 |
커넥터 유형 | LC/UPC |
주목:
Fiber 길이 및 Connector Type은 고객의 요청에 따라 변경 가능합니다.
부품 코드 순서 주문
AAWG-F40-100-C21-05-1050-LU
AAWG F40 100 | C21 | 05 | 1050 | 루 | |||
통과 대역 프로필 | 채널 숫자 | 채널 간격 | 첫 번째 채널 | 흔한 길이 |
리본 /팬 섬유 길이 |
커넥터 유형 | |
F=플랫탑 | 16:16 채널 | 100=100GHz | C21=C21 | 05:0.5분 | 05:0.5분 | FU=FC/UPC | |
G=가우스 | 32:32 채널 | 50=50GHz | 10:1.0m | 10:1.0m | FA=FC/APC | ||
40:40 채널 | SU=SC/UPC | ||||||
48:48 채널 | SA=SC/APC | ||||||
ST=ST/UPC | |||||||
LU=LC/UPC | |||||||
LA=LC/APC |
