상세 정보 |
|||
| 섬유질량: | 4/8/12/16/24/36/48 | 섬유 종류: | G652D,G655 |
|---|---|---|---|
| 구조: | 중앙 또는 좌초 | 제품명: | 4-48 섬유 OPGW 실외 광섬유 케이블 |

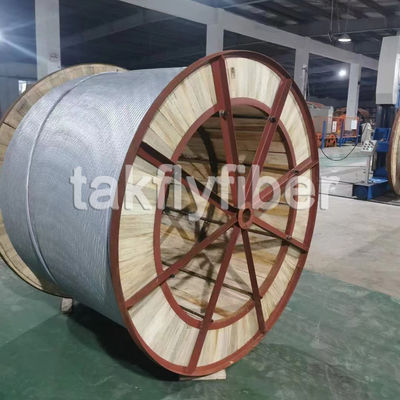

| 포장: | 아이언 드럼 | 길이: | 2-6km/드럼 |
| 강조하다: | 12C G655 광학 접지 배선,광복합 가공지선 광학 접지 배선,48 히로 광섬유 케이블 |
||
제품 설명
설명:

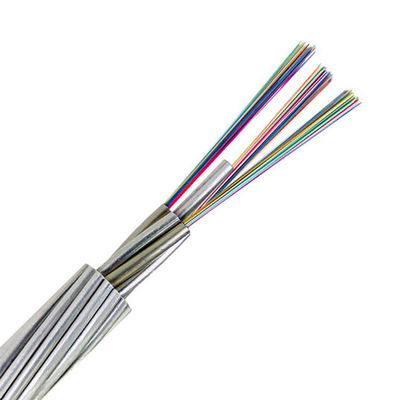

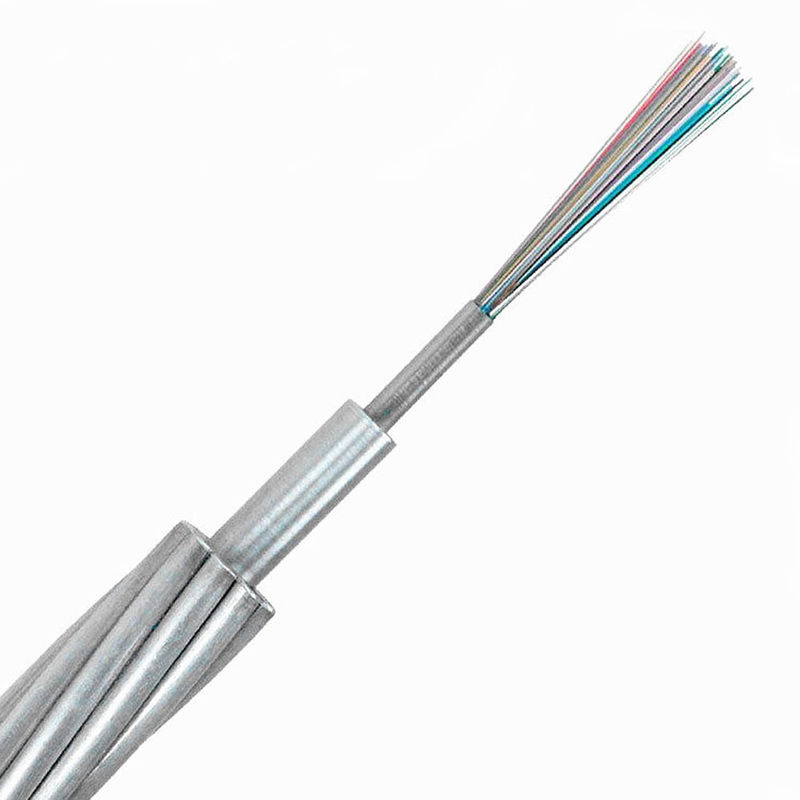

OPGW 케이블은 광섬유 복합 가공 지선의 약자입니다. OPGW 케이블은 접지선과 통신의 이중 기능을 갖춘 새로운 전력선에 설치하기에 적합합니다. 특히 일반 전압 및 초고압 전력선에 설치하기에 적합합니다. OPGW 케이블은 기존 전력선의 기존 접지선을 대체하여 광섬유 통신 기능을 향상시킬 수 있습니다. OPGW 케이블은 단락 전류를 전도하고 낙뢰 저항을 제공합니다.

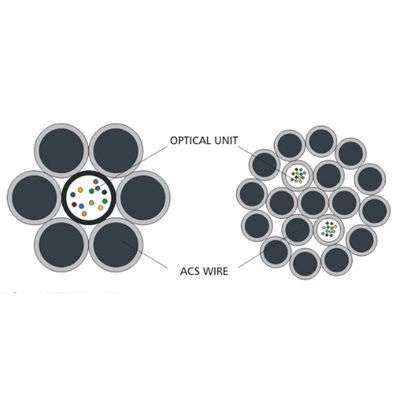

OPGW 광케이블은 광섬유 복합 가공 지선이라고 불리며, 광섬유를 포함하는 가공 지선입니다. 광섬유는 가공 고전압 송전선의 접지선에 배치되어 송전선에 광섬유 통신 네트워크를 형성합니다. 주로 500KV, 220KV, 110KV 및 새로운 가공 고전압 송전 시스템의 통신선에 사용됩니다. 코어 수는 4-48개이며, 알루미늄 튜브형, 알루미늄 프레임형 및 (스테인리스) 강철 튜브형 구조가 있습니다.
특징:
(1) OPGW는 스테인리스강 느슨한 튜브 구조를 사용하여 신뢰성과 내열 성능을 향상시킵니다.
(2) OPGW는 대형 광섬유 라인 적용 요구 사항을 충족합니다.
(3) OPGW는 전송선을 설치하는 동안 광 통신 시스템에 특별히 적용됩니다.
(4) 프로젝트 설계 (처짐-장력 계산, 단락 전류, ADSS 하드웨어 부속품 계산)
응용 분야:
>> OPGW 케이블은 주로 500KV, 220KV 및 110KV 라인에 사용되며, 정전, 보안 및 기타 요소에 의해 제한되어 주로 새로운 라인에 사용됩니다. 응용 분야는 다음과 같습니다: 110kv 이상의 고전압, 더 긴 경간 (일반적으로 250M 이상);
>> 유지 보수가 용이하고 라인 경간이 용이하며 기계적 특성은 큰 라인 경간을 충족할 수 있습니다;
>> 외부 OPGW는 금속 장갑으로 되어 있어 고압 전기 부식 및 열화에 영향을 미치지 않습니다;
>> OPGW를 구축하려면 전원을 차단해야 하므로 더 큰 손실이 발생하므로 OPGW는 110kv 이상의 고전압 라인을 구축하는 데 사용해야 합니다;
>> OPGW 성능 지표의 경우, 단락 전류가 많을수록 금속 장갑이 되기 위해 더 좋은 도체가 필요하고 인장 강도를 줄여야 하며, 인장 강도가 확실한 경우 단락 전류 용량을 늘리는 유일한 방법은 금속 단면적을 확대하여 케이블 직경과 무게를 증가시키는 것이므로 보안은 라인 폴 강도에 대한 문제입니다.
매개변수:
| 모델 번호 | 단면 | 정격 파단력 (KN) |
케이블 직경 (mm) |
무게 (kg/km) |
| OPGW | 40 | 54 | 8.7 | 313 |
| 50 | 61.4 | 9.6 | 348 | |
| 60 | 62.7 | 10.8 | 391 | |
| 70 | 80.8 | 11.4 | 478 | |
| 80 | 84.6 | 12 | 538 | |
| 90 | 57.3 | 12.6 | 587 | |
| 100 | 66.4 | 13.2 | 615 | |
| 130 | 88.1 | 15.6 | 65 |
