1*N 광섬유 9/125 um 단일 모드 PLC 평면 광파 회로 분할기
제품 상세 정보:
| 원래 장소: | 중국, 심천 |
| 브랜드 이름: | DF/OEM/Nuetral |
| 인증: | CE/ROHS/REACH/ISO9001/ISO14001 |
| 모델 번호: | PLC 평면 도파로 분배기 |
결제 및 배송 조건:
| 최소 주문 수량: | 협상 가능 |
|---|---|
| 가격: | negotiable denpend on QTY |
| 포장 세부 사항: | 물집 상자 + 판지 |
| 배달 시간: | 영업일 기준 5-9일은 수량에 따라 다릅니다. |
| 지불 조건: | Western Union, T/T, /PayPal |
| 공급 능력: | 1000pcs/일 |
|
상세 정보 |
|||
| 제품명: | 1*32 광섬유 9/125 um 단일 모드 PLC 평면 광파 회로 분배기 | 작동 사고 방식(NM): | 1260 ~ 1650 |
|---|---|---|---|
| 유형(1*N): | 1*2 1*4 1*8 1*16 1*32 1*64 | Max.Insertion 손실(DB): | 3.9 7.2 10.3 13.5 16.8 20.3 |
| 최소 반사 손실(dB): | 55 | 섬유 종류: | 국제 전기통신 규격 위원회 G657A1, G657A2와 G.652D |
| 최대 온도 안정성(dB): | 0.5 (보통 0.3) | 작동 온도(C): | -40 ~ +85 |
| 섬유 브랜드: | 코닝, YOFC, OFS, 드라카 | ||
| 강조하다: | 단일 모드 PLC 스플리터,광섬유 9/125 UM 스플리터,평면 광파 회로 스플리터 |
||
제품 설명
1×32 광섬유 9/125μm 단일 모드 PLC 스플리터
PLC (Planar Lightwave Circuit) 스플리터 (PLC) 는 통합 쿼츠 기판 기술을 기반으로 한 고성능 전력 분배 장치입니다.이 단일 모드 1 × N 및 2 × N 스플리터 균일하게 하나 또는 두 개의 입력에서 여러 출력으로 광 신호를 분할, 또한 여러 신호를 하나 또는 두 개의 섬유로 결합하기 위해 역으로 작동 할 수 있습니다.
신청서
- 통신망
- PON (시동 광망) 시스템
- FTTH (Fiber to the Home) 배포
- CATV 유통 시스템
- 비디오 전송 네트워크
주요 특징
- 광대역 운영 파장 범위
- 낮은 삽입 손실 성능
- 최소 양극화 의존적 손실 (PDL)
- 콤팩트 하고 공간 효율적 인 설계
- 우수한 채널 간 동일성
- 높은 신뢰성 및 장기적 안정성
기술 사양
| 매개 변수 | 가치 |
|---|---|
| 작동 파장 (nm) | 1260 ~ 1650 |
| 섬유 종류 | ITU-T G657A1, G657A2 및 G.652D |
| 최대 온도 안정성 (dB) | 0.5 (일반 0.3) |
| 작동 온도 (°C) | -40 ~ +85 |
| 저장 온도 (°C) | -40 ~ +85 |
1×N 스플리터 성능
| 종류 | 1x2 | 1×4 | 1x8 | 1x16 | 1x32 | 1x64 |
|---|---|---|---|---|---|---|
| 최대 삽입 손실 (dB) | 3.9 | 7.2 | 10.3 | 13.5 | 16.8 | 20.3 |
| 최대 균일성 (dB) | 0.8 | 0.8 | 0.8 | 1.0 | 1.5 | 2.0 |
| 최대 PDL (dB) | 0.2 | 0.3 | 0.3 | 0.3 | 0.3 | 0.5 |
2×N 스플리터 성능
| 종류 | 2x2 | 2×4 | 2x8 | 2x16 | 2x32 | 2×64 |
|---|---|---|---|---|---|---|
| 최대 삽입 손실 (dB) | 4.2 | 7.5 | 10.6 | 13.9 | 17.2 | 20.8 |
| 최대 균일성 (dB) | 0.8 | 1.0 | 1.2 | 1.5 | 1.8 | 2.0 |
| 최대 PDL (dB) | 0.2 | 0.3 | 0.3 | 0.3 | 0.3 | 0.5 |
참고: 모든 측정은 방 온도에서 수행되며 연결 장치는 포함되지 않습니다.
패키지 크기
1×N 스플리터 패키지
| 패키지 종류 | 1x2 | 1×4 | 1x8 | 1x16 | 1x32 | 1x64 |
|---|---|---|---|---|---|---|
| 기본 금속 상자 (L × W × H mm) | 40×4×4 | 40×4×4 | 40×4×4 | 50×7×4 | 60×7×4 | 60×12×4 |
| 미니 모듈 금속 상자 (mm) | 60×7×4 | 60×7×4 | 60×7×4 | 60×12×4 | 80×20×6 | 100×40×6 |
| 모듈 플라스틱 상자 (mm) | 100×80×10 | 100×80×10 | 100×80×10 | 120×80×18 | 120×80×18 | 140×115×18 |
2×N 스플리터 패키지
| 패키지 종류 | 2x2 | 2×4 | 2x8 | 2x16 | 2x32 | 2×64 |
|---|---|---|---|---|---|---|
| 기본 금속 상자 (L × W × H mm) | 60×7×4 | 60×7×4 | 60×7×4 | 60×7×4 | 60×7×4 | 80×12×4 |
| 미니 모듈 금속 상자 (mm) | 70×7×4 | 70×7×4 | 70×7×4 | 80×12×4 | 80×20×6 | 100×40×6 |
| 모듈 플라스틱 상자 (mm) | 100×80×10 | 100×80×10 | 100×80×10 | 120×80×18 | 120×80×18 | 140×115×18 |

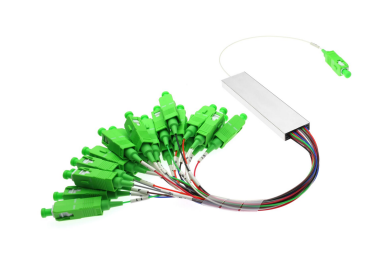

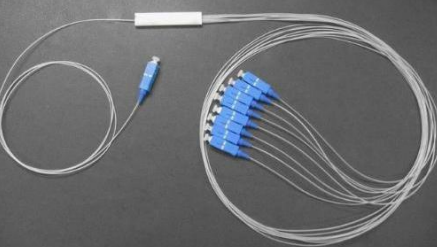

제품 이미지
왜 TAKFLY 를 선택 합니까?
- 광섬유 제조 전문의 26+ 년
- 450년 이상의 경험의 경험이 있는 경험있는 조립 작업자
- 10명 이상의 연구개발 엔지니어가 혁신을 주도합니다.
- 16 독일에서 수입된 주입 기계 및 생산 라인
- OTDR, 3D, VFL, IL&RL 시험 기구를 포함한 30개 이상의 고급 시험 기계
- 종합적인 품질 검사 장비: 긴장 강도 검사기, 분쇄 저항 검사기, 전력 계측기 검사기, 빛 검사기
- OEM 브랜딩 허용
- 글로벌 전시 참여: OFC, ECOC, CommunicAsia, NETCOM, AFRICACOM, SVIAZ ICT, CommunicIndonesia, 글로벌 소스 전자 전시
품질 관리 과정
- 생산 전 원자재 점검
- 각 프로세스 후의 완전한 검사
- 전체적인 반공정 생산 검사
- 포장하기 전에 완제품의 완전한 검사
- 발송 전 점검
배달 정보
- 샘플: 1-3 일
- 대량 생산 주문: 3-7 일
- 포장: 요청 할 수 있는 플라스틱 봉지, 카튼 및 팔렛
자주 묻는 질문
Q1: 카탈로그와 가격 목록을 어떻게 받을 수 있나요?
A1: 우리의 카탈로그와 가격 목록을 받기 위해 우리의 웹사이트를 통해 이메일 또는 연락처 정보를 제공하십시오.
Q2: 가격을 협상할 수 있나요?
A2: 예, 여러 컨테이너 화물 중 혼합물 출하에 대한 할인 혜택을 고려할 수 있습니다.
Q3: 배송료는 얼마일까요?
A3: 배송료는 배송량과 배송 방법에 따라 달라집니다. 요청에 따라 요금을 제공하겠습니다.
Q4: 방문할 수 있나요?
A4: 확실히! 우리 공장은 중국?? 젠에 위치해 있습니다. 약속을 예약하기 위해 저희에게 연락하십시오.
Q5: 우리가 물건을 받을 때 품질 문제가 있다면?
A5: 당신은 포장 할 때 품질 문제를 발견하면, 우리의 참조를 위해 사진을 찍어 주십시오. 우리의 QC 부서 조사하고 최고의 솔루션을 제공 할 것입니다.미래 생산에 대한 품질 향상을 구현하는 것.
Q6: 당신의 포장 조건은 무엇입니까?
A6: 우리는 일반적으로 블리스터 박스 및 카튼에 상품을 포장하지만 고객의 사용자 지정 포장 요청을 수용 할 수 있습니다.
Q7: 당신의 지불 조건은 무엇입니까?
A7: T / T 30% 보증금, 70% 배달 전에 균형. 우리는 최종 지불 전에 제품 및 포장 사진 제공.
Q8: 배달 조건은 무엇입니까?
A8: EXW, FOB, CFR, CIF, DDU
Q9: 배송시간은 어떻게 되나요?
A9: 일반적으로 사전 지불을 받은 후 5-7 일. 구체적인 배달 시간은 항목과 주문량에 따라 다릅니다.
Q10: 샘플에 따라 생산 할 수 있습니까?
A10: 예, 우리는 당신의 샘플 또는 기술 도면을 기반으로 제품을 제조 할 수 있습니다.
우리의 제품에 관심이 있거나 질문이 있다면 언제든지 저희에게 연락하십시오!
