새로 디자인된 고밀도 MPO 패치 패널 및 랙 마운트 | MPO 케이블 어셈블리 | 광섬유 네트워크 솔루션의 경우
제품 상세 정보:
| 원래 장소: | 중국, 심천 |
| 브랜드 이름: | DF/OEM/Nuetral |
| 인증: | CE/ROHS/REACH/ISO9001/ISO14001 |
| 모델 번호: | 새로 디자인된 고밀도 MPO 패치 패널 및 랙 마운트 | MPO 케이블 어셈블리 | 광섬유 네트워크 솔루션의 경우 |
결제 및 배송 조건:
| 최소 주문 수량: | 협상 가능 |
|---|---|
| 가격: | negotiable denpend on QTY |
| 포장 세부 사항: | 물집 상자 + 판지 |
| 배달 시간: | 영업일 기준 5-9일은 수량에 따라 다릅니다. |
| 지불 조건: | Western Union, T/T, MoneyGram/PayPal |
| 공급 능력: | 1000pcs/일 |
|
상세 정보 |
|||
| 제품명: | 새로 디자인된 고밀도 MPO 패치 패널 및 랙 마운트 | MPO 케이블 어셈블리 | 광섬유 네트워크 솔루션의 경우 | 단부면 타입: | UPC 및 APC; PC와 APC |
|---|---|---|---|
| 섬유 종류: | SM(G652、G655、G657);MM(OM1-OM5) | 케이블 직경: | 2.0, 3.0 또는 맞춤형(단면/양면) |
| 삽입 손실: | ≤ 0.3 dB | 반사 손실: | UPC SM≥50dB, APC SM≥ 60dB, PC MM ≥ 35dB |
| 반복성: | ≤ 0.1 | 파장: | SM:1310/1550MM:850/1300 |
| 작동 온도: | -20℃~70℃ | 보관 온도: | -40 80 ~ 80 ℃ |
| 외피 재료: | PVC、LSZH | 굽힘 반경(정적/동적): | 10일/20일 |
| 길이: | 맞춤형 | 섬유 브랜드: | 코닝, YOFC, OFS, 드라카 |
| 강조하다: | 고밀도 MPO 패치 패널,랙 마운트 MPO 케이블 어셈블리,광섬유 네트워크 MPO 솔루션 |
||
제품 설명

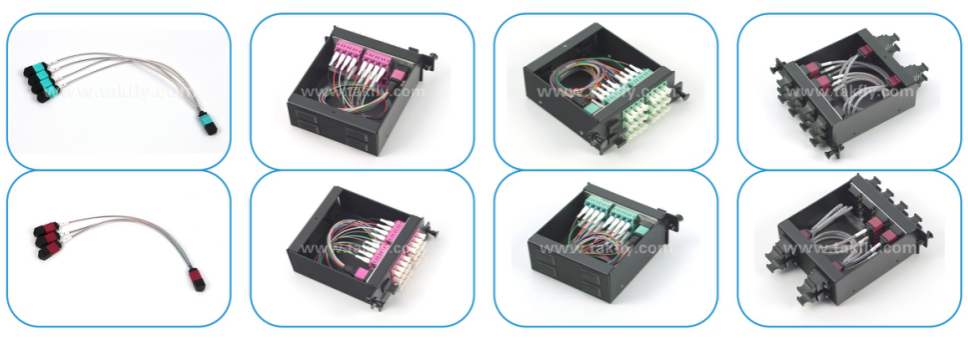

고밀도 MPO 패치 패널 및 랙 마운트
대규모 데이터 센터 애플리케이션, MDF 설치, IDF 배선 영역, 광섬유 백본 연결, 광섬유 분배 장치 관리 및 기타 고밀도 통합 광섬유 환경을 위해 설계된 새로 디자인된 1U-19인치 MPO/MTP 고밀도 랙 마운트 광섬유 패치 패널입니다.
이 1U 19인치 MPO/MTP 패치 패널은 4개의 사전 연결된 카세트 모듈을 수용하며, MPO 인터페이스의 경우 최대 1152 코어, LC 인터페이스의 경우 최대 96 코어의 용량을 제공합니다. 각 독립적인 사전 종단 모듈 상자는 전체 패치 패널 조립을 완료하기 위해 광섬유 분배 프레임 내에 배치됩니다.
애플리케이션
- 건물 간 광섬유 통신 고밀도 배선 시스템
- LAN 케이블링을 위한 광 활성 장비의 광 링크 상호 연결
- 통신 기지국
- 산업 지역 데이터 센터 룸
- 상업용 건물 데이터 센터 룸
- CATV 시스템
- LAN 네트워크
- WAN 네트워크
- FTTX 배포
주요 기능
- 카세트 모듈 중앙 집중식 관리를 위한 19인치 랙 마운트 캐비닛에 설치
- 1152개의 광섬유(MPO) 또는 96개의 광섬유(LC) 용량을 갖춘 1U 고밀도 설계
- 전면 또는 후면 패널에 입력 포트, 전면 패널에 출력 포트 사용 가능
- 정확한 PIN 및 어댑터 위치 지정이 가능한 남성 또는 여성 MPO/MTP 커넥터 사용 가능
- 플러그인 잠금 구조 및 명확한 라인 시퀀스 식별을 갖춘 모듈식 설계
- 정전기 방지 코팅 표면을 갖춘 고품질 알루미늄 합금 재질
- 컴팩트하고 가벼우며 충격에 강하고 난연성이며 부식에 강한 구조
구성 구성표
모델 A1 구성
| LGX 카세트 용량 | LGX | 총 용량 | 커넥터 유형 | 크기 | 애플리케이션 |
|---|---|---|---|---|---|
| R: 72F MPO×4개 T: 24F MPO×12개 =288F |
4 | 1152F | MPO×16×4 | 1U | 1 A1 LGX 카세트는 12개의 C3 LGX 카세트와 연결됩니다 |
모델 A2 구성
| LGX 카세트 용량 | LGX | 총 용량 | 커넥터 유형 | 크기 | 애플리케이션 |
|---|---|---|---|---|---|
| R: 72F MPO×4개 T: 48F MPO×6개=288F |
4 | 1152F | MPO×10×4 | 1U | 1 A2 LGX 카세트는 3개의 C1 LGX 카세트와 연결됩니다 |
모델 B1 구성
| LGX 카세트 용량 | LGX | 총 용량 | 커넥터 유형 | 크기 | 애플리케이션 |
|---|---|---|---|---|---|
| R: 72F MPO×1개 T: 16F MPO×3개 + 24F MPO×1개=72F |
4 | 288F | MPO×5×4 | 1U | 400G 전송 장치 및 C3 LGX 카세트와 연결 |
기술 사양
| 매개변수 | 사양 |
|---|---|
| 광섬유 유형 | SM (G652, G655, G657); MM (OM1-OM5) |
| 커넥터 | 남성/여성 MPO/MTP, LC |
| 케이블 직경 | 미니 라운드: 최대 4.5mm; 리본: 최대 3.0×5.0mm; 0.9/0.6 |
| 삽입 손실 | 표준: ≤0.35/0.7dB; 저손실: ≤0.2/0.35dB; LC: ≤0.3dB |
| 반사 손실 | APC SM: 60dB; PC MM: 20dB; UPC SM: 40dB |
| 테스트 파장 | SM: 1310/1550nm; MM: 850/1300nm |
| 치수 | 모듈 상자: 93×100×39mm; 기계 케이스: 482×200×44.2mm |
| 재질 | 알루미늄 |
포장 정보
| 무게 | 내부 상자 크기 | 외부 상자 치수 | 카톤당 무게 |
|---|---|---|---|
| 1.5kg | 500×280×80mm | 510×300×420mm | 11kg |
TAKFLY를 선택하는 이유?
전문 제조
- 광섬유 제품 26년 이상의 제조 경험
- 3년 이상 경력의 조립 작업자 450명 이상
- R&D 엔지니어 10명 이상
- 독일 수입 사출기 및 생산 라인 16대
- OTDR, 3D, VFL, IL&RL 테스트 장비를 포함한 30대 이상의 테스트 장비
- OEM 브랜딩 가능
- 글로벌 전시회 참가
품질 관리
- 원자재 입고 검사
- 모든 생산 공정 후 전체 검사
- 반제품 품질 검사
- 포장 전 완제품 검사
- 선적 전 현장 검사
배송
- 샘플: 1-3 영업일
- 대량 생산: 3-7 영업일
- 유연한 포장 옵션 제공
자주 묻는 질문
Q1: 카탈로그와 가격표를 어떻게 받을 수 있나요?
A1: 카탈로그와 가격표를 받으려면 웹사이트를 통해 이메일 또는 연락처 정보를 제공해 주세요.
Q2: 가격을 협상할 수 있나요?
A2: 네, 혼합 상품의 여러 컨테이너 적재에 대해 할인을 제공합니다.
Q3: 배송비는 얼마인가요?
A3: 배송비는 배송 크기와 방법에 따라 다릅니다. 요청 시 견적을 제공합니다.
Q4: 공장을 방문할 수 있나요?
A4: 네, 저희 공장은 중국 선전에 위치하고 있습니다. 약속을 잡으려면 저희에게 연락해 주세요.
Q5: 상품에 품질 문제가 발생하면 어떻게 되나요?
A5: 품질 문제가 발생하면 QC 부서에서 분석하고 해결할 수 있도록 사진을 제공해 주세요. 품질 프로세스를 지속적으로 개선하고 있습니다.
저희 제품에 관심이 있거나 질문이 있으시면 언제든지 저희에게 연락해 주세요!
