제품 설명
1U PLC 스플리터 높은 균일성, 전체 파장 지원, 역작업 능력

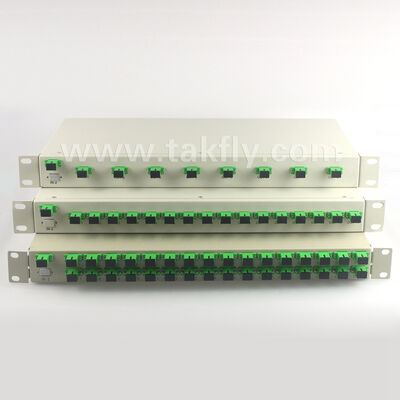

이 1U 랙 마운트 PLC 스플리터 (PLC splitter) 는 평면 광파 회로 (쿼츠 기판) 기술을 기반으로 하며, 수동 광 네트워크에서 광전력 분배를 위해 설계되었습니다.1*N 또는 2*N 채널 구성을 지원합니다., 하나 또는 두 개의 입력 포트에서 여러 출력 포트로 광 신호를 균등하게 분할합니다. 또한 여러 신호를 하나 또는 두 개의 섬유로 결합하여 역으로 작동 할 수 있습니다.
19인치 표준 1U 장치는 통신용 캐비닛이나 섬유 유통 프레임에 설치하기에 적합합니다. 작동 파장 범위는 1260nm에서 1650nm까지,주류 FTTH 및 FTTX 애플리케이션과 호환성분할 균일성 및 삽입 손실 매개 변수는 IEC 61753-2 표준을 충족합니다.
전형적 사용법
- FTTH / FTTX 유통망
- 수동 광적 LAN (POL)
- CATV 광 분배
- 데이터 센터 광 연결
- 섬유 배포 프레임 (ODF) 통합
- 통신망
- PON 시스템
- 비디오 전송
사용 가능한 옵션
- 분할 비율: 1*4 / 1*8 / 1*16 / 1*32 / 2*16 등
- 연결 장치 유형: SC / LC / FC (어댑터 패널 또는 핑테일)
- 섬유 유형: G.657A1 / G.652D
주요 특징
광대역 운영 파장
낮은 삽입 손실
낮은 양극화 의존적 손실 (PDL)
콤팩트 한 디자인
우수한 채널 간 동일성
높은 신뢰성 과 안정성
기술 사양
성능 매개 변수
| 매개 변수 | 가치 |
|---|---|
| 작동 파장 (nm) | 1260 ~ 1650 |
| 섬유 종류 | ITU-T G657A1, G657A2 및 G.652D |
| 최대 온도 안정성 (dB) | 0.5 (일반 0.3) |
| 작동 온도 (°C) | -40 ~ +85 |
| 저장 온도 (°C) | -40 ~ +85 |
1*N 스플리터 성능
| 종류 | 1*2 | 1*4 | 1*8 | 1*16 | 1*32 | 1*64 |
|---|---|---|---|---|---|---|
| 최대 삽입 손실 (dB) | 3.9 | 7.2 | 10.3 | 13.5 | 16.8 | 20.3 |
| 최대 균일성 (dB) | 0.8 | 0.8 | 0.8 | 1.0 | 1.5 | 2.0 |
| 최대 PDL (dB) | 0.2 | 0.3 | 0.3 | 0.3 | 0.3 | 0.5 |
2*N 스플리터 성능
| 종류 | 2*2 | 2*4 | 2*8 | 2*16 | 2*32 | 2*64 |
|---|---|---|---|---|---|---|
| 최대 삽입 손실 (dB) | 4.2 | 7.5 | 10.6 | 13.9 | 17.2 | 20.8 |
| 최대 균일성 (dB) | 0.8 | 1.0 | 1.2 | 1.5 | 1.8 | 2.0 |
| 최대 PDL (dB) | 0.2 | 0.3 | 0.3 | 0.3 | 0.3 | 0.5 |
참고: 모든 측정은 실내 온도에서 이루어집니다. 연결 장치는 포함되지 않습니다. 최소 회귀 손실: 모든 유형에 대한 55 dB.
패키지 크기
1*N 스플리터 패키지
| 패키지 종류 | 1*2 | 1*4 | 1*8 | 1*16 | 1*32 | 1*64 |
|---|---|---|---|---|---|---|
| 기본 금속 상자 (L*W*Hmm) | 40*4*4 | 40*4*4 | 40*4*4 | 50*7*4 | 60*7*4 | 60*12*4 |
| 미니 모듈 금속 상자 (mm) | 60*7*4 | 60*7*4 | 60*7*4 | 60*12*4 | 80*20*6 | 100*40*6 |
| 모듈 플라스틱 상자 (mm) | 100*80*10 | 100*80*10 | 100*80*10 | 120*80*18 | 120*80*18 | 140*115*18 |
| 래크 마운트 (mm) | 483 곱하기 250 곱하기 44.5 | 483*250*89 | ||||
2*N 스플리터 패키지
| 패키지 종류 | 2*2 | 2*4 | 2*8 | 2*16 | 2*32 | 2*64 |
|---|---|---|---|---|---|---|
| 기본 금속 상자 (L*W*Hmm) | 60*7*4 | 60*7*4 | 60*7*4 | 60*7*4 | 60*7*4 | 80*12*4 |
| 미니 모듈 금속 상자 (mm) | 70*7*4 | 70*7*4 | 70*7*4 | 80*12*4 | 80*20*6 | 100*40*6 |
| 모듈 플라스틱 상자 (mm) | 100*80*10 | 100*80*10 | 100*80*10 | 120*80*18 | 120*80*18 | 140*115*18 |
| 래크 마운트 (mm) | 483 곱하기 250 곱하기 44.5 | 483*250*89 | ||||
자주 묻는 질문
제조사인가요?
예, 우리는 제조업체와 FTTH 솔루션 / 데이터 센터 전체 솔루션 공급 업체입니다. 중국 첸젠에 기반을두고, 2000 년에 설립되었습니다.
MOQ는 얼마죠?
MOQ는 1개일 수 있지만, 가격은 더 많은 양으로 경쟁력이 높아집니다.
F.O.B. 가격을 알려줄 수 있나요?
예. 우리는 대량에 대한 항공 (DHL, TNT, UPS, FEDEX) 또는 바다를 통해 배달합니다. 우리는 귀하의 상세한 요구 사항에 따라 화물 및 납품 시간으로 요금을 제공합니다.
품질은 어때요?
우리의 생산은 CE, ISO, RoHS, CPR 및 ANATEL 인증과 함께 IEC 및 유럽 표준을 준수합니다. 모든 제품은 배달 전에 100% 테스트됩니다.
얼마나 걸릴까요?
양과 제품 종류에 따라 달라집니다. 광섬유 패치 케이블: 최대 5,000개까지 2-3 일일. 우리는 일반 제품을 보유하고 긴급 주문을 수용합니다.
보증은 얼마죠?
패치 케이블에 1년 보증 (인공적인 손상이 아닙니다). 인공적인 손상을 위해 우리는 고객 운송 비용을 부담하는 무료 수리를 제공합니다.
짐은 뭐야?
국제 수출 표준 패키지 주문 로고 인쇄 가능
OEM/ODM도 할 수 있나요?
네, 모든 제품은 OEM/ODM를 받아들입니다. 우리는 기밀 계약에 서명할 수 있습니다.
샘플 좀 드릴까요?
10달러 이하의 제품에는 무료 샘플이 제공됩니다. 구매자는 배송 전에 화물을 지불합니다.
어떻게 주문할 수 있어요?
1. 제품 사양 및 양과 함께 조사를 보내십시오. 2. 우리는 납품 시간으로 표를 제공합니다. 3. 표를 확인하고 PI를 수신합니다. 4. 지불 후 생산이 시작됩니다. 5. 수신자 세부 사항을 확인합니다. 6배달 후 추적 번호를 받으세요
지불 기간은 얼마인가요?
T/T, 웨스턴 유니온, 페이팔, 머니그램. 큰 금액: 50% 보증금, 배달 전에 50% 잔액.
같은 품질 기준으로, 다른 곳에서 더 나은 가격을 찾을 경우, TAKFLY는 그것을 맞추 수 있습니다. 우리의 팀은 전문적인 제품 지원을 제공하기 위해 광섬유 산업에서 3 + 년의 경험을 제공합니다.
